Rijden en bediening131Afhankelijk van de omstandigheden
wordt de uitrol-brandstofafsluiter
mogelijk uitgeschakeld.
Stop/Start-systeem Het stop-startsysteem helpt brandstof
te besparen en uitlaatemissies te
beperken. Wanneer de omstandighe‐ den het toelaten, schakelt het de
motor uit van zodra de auto langzaam
rijdt of stilstaat, bv. aan een verkeers‐ licht of in een file.
Op auto's met handgeschakelde
versnellingsbak wordt de motor auto‐
matisch gestart zodra de koppeling
wordt ingetrapt.
Op auto's met geautomatiseerde
versnellingsbak wordt de motor auto‐
matisch gestart zodra het rempedaal
wordt losgelaten.
Een accusensor zorgt ervoor dat een Autostop alleen wordt uitgevoerd, als
de accu voldoende opgeladen is om
opnieuw te kunnen starten.Activering
Het stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden voldaan
is.
Deactivering
Schakel het stop-startsysteem manu‐ eel uit door op eco te drukken. De
uitschakeling wordt aangeduid
wanneer de led in de knop uitgaat.
AutostopAuto's met handgeschakelde
versnellingsbak:
Als de auto langzaam rijdt of stilstaat,
activeer dan een Autostop zoals hier‐ onder beschreven:
● Het koppelingspedaal intrappen.
● Zet de keuzehendel in neutraal.
● Laat het koppelingspedaal los.
De motor wordt uitgeschakeld terwijl
het contact aan blijft.Auto's met geautomatiseerde
versnellingsbak:
Als de auto stilstaat met ingetrapt
rempedaal, wordt Autostop automa‐
tisch geactiveerd.
De motor wordt uitgeschakeld terwijl
het contact aan blijft.
Het stop-startsysteem is uitgescha‐
keld op hellingen van 15% of steiler.

138Rijden en bedieningWegrijdenHet rempedaal intrappen en de
keuzehendel op D/M of R zetten. Als
D wordt geselecteerd, staat de
versnellingsbak in de automatische
modus en is de eerste versnelling
ingeschakeld. Bij het selecteren van
R wordt de achteruitversnelling inge‐
schakeld.
Na het loslaten van de rem rijdt de
auto langzaam weg.
Om weg te rijden zonder het rempe‐
daal in te trappen trekt u onmiddellijk
op na het inschakelen van een
versnelling zo lang D of R knippert.
Wordt noch het gaspedaal noch het
rempedaal bediend, dan is er geen
versnelling ingeschakeld en knippert
de aanduiding D of R korte tijd op het
display.
Auto stoppen
Bij het stoppen in stand D wordt de
eerste versnelling ingeschakeld en de koppeling gelost. In stand R blijft de
achteruitversnelling ingeschakeld.Afremmen op de motor
Automatische modus
Bergafwaarts schakelt de geautoma‐
tiseerde versnellingsbak pas bij
hogere toeren op. Bij het remmen
wordt tijdig teruggeschakeld.
Handgeschakelde modus
Om bij het afdalen van een helling op de motor af te remmen, tijdig eenlagere versnelling selecteren. Inscha‐
kelen van de handgeschakelde
modus is alleen mogelijk terwijl de
motor draait of tijdens een Autostop.
Auto heen en weer schommelen
Het is alleen toegestaan de auto heen en weer te schommelen als de auto is
vastgereden in zand, modder of
sneeuw. Beweeg de keuzehendel
meermaals tussen stand R en D heen
en weer. Motor niet te hoge toeren
laten maken en snel optrekken voor‐
komen.Parkeren
De laatst ingeschakelde versnelling
(zie versnellingsbakdisplay) blijft ingeschakeld wanneer het contact
wordt uitgeschakeld. In de stand N is
geen versnelling ingeschakeld.
Trek daarom altijd de handrem aan
wanneer u het contact uitschakelt. Als
de handrem niet is aangetrokken,
knippert P in het versnellingsbakdis‐
play en kan de sleutel niet uit het contactslot worden verwijderd. P
stopt met knipperen in het versnel‐ lingsbakdisplay zodra de handrem
enigszins wordt aangetrokken.
Na het uitschakelen van het contact
reageert de versnellingsbak niet meer op bewegingen van de keuzehendel.
Bandenspanningscontrolesys‐
teem
Om het koppelen van de sensoren van het bandenspanningscontrole‐ systeem te starten, moet de keuze‐
hendel verplaatst en vijf seconden in
stand N worden gehouden. P brandt

Rijden en bediening139in het versnellingsbakdisplay om aan
te geven dat het koppelen van de
sensoren kan worden gestart.
Bandenspanningscontrolesysteem
3 191.
Handgeschakelde modus
Wordt bij te lage toeren een hogere
versnelling geselecteerd of een
lagere versnelling bij te hoge toeren,
dan schakelt de auto niet. Dit om te
voorkomen dat de motor te lage of te
hoge toeren maakt. Er verschijnt een
waarschuwingsbericht op het Driver
Information Center. Boordinformatie
3 99.
Bij een te laag motortoerental scha‐
kelt de versnellingsbak automatisch
terug.
Bij een te hoog motortoerental scha‐
kelt de versnellingsbak alleen tijdens
een kickdown automatisch op.
Als in de automatische modus + of -
wordt geselecteerd, switcht de
versnellingsbak naar de handgescha‐
kelde modus in en schakelt navenant.Aanduiding versnelling
Het symbool R, met een cijfer
ernaast, verschijnt wanneer schake‐
len omwille van het brandstofverbruik wordt geadviseerd.
Aanduiding om te schakelen
verschijnt alleen in de handgescha‐
kelde modus.
Elektronische rijprogramma's
● Het bedrijfstemperatuurpro‐ gramma brengt de katalysator na
een koude start snel op tempera‐
tuur door het motortoerental te
verhogen.
● Het aanpassingprogramma houdt bij het overschakelen reke‐ning met de rijomstandigheden,
bijv. bij het rijden met een zware
lading of bij het oprijden van
hellingen.Kickdown
Bij het geheel intrappen van het
gaspedaal in de automatische modus
schakelt de transmissie afhankelijk van het motortoerental naar eenlagere versnelling.
Storing
Om schade aan de geautomatiseerde versnellingsbak te voorkomen, grijpt
de koppeling bij zeer hoge koppe‐ lingstemperaturen automatisch in.
Bij een storing brandt controlelamp
g . Ook verschijnt er een waarschu‐
wingsbericht op het Driver Informa‐
tion Center. Boordinformatie 3 99.
Er kan slechts beperkt of niet verder worden gereden, afhankelijk van de
storing.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.

Rijden en bediening149De parkeerhulp achter vereenvoudigt
het inparkeren door de afstand
tussen de auto en eventuele obsta‐
kels achter te meten. Deze informeert en waarschuwt de bestuurder met
geluids- en visuele signalen.
Het systeem heeft vier ultrasone
parkeersensoren in de achterbum‐
per.
Activering
Wanneer u de achteruitversnelling
inschakelt, is het systeem automa‐
tisch klaar voor gebruik.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der met geluidssignalen tegen moge‐ lijk gevaarlijke obstakels achter de
auto binnen een bereik tot 1,5 meter.
De geluidssignalen volgen elkaar sneller op naarmate de afstand tot dat
obstakel afneemt. Is de afstand klei‐
ner dan ongeveer 30 cm, dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels
achter de auto weergegeven door
veranderende afstandslijnen op het
Driver Information Center met Uple‐
vel-display 3 92 of, afhankelijk van de
versie, op het Colour-Info-Display
3 98.Deactivering
Het systeem schakelt automatisch uit
wanneer de achteruitversnelling
wordt uitgeschakeld.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
In beide gevallen dooft de LED in de toets.
Storing
Bij een storing of als het systeem tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, knippert de LED in de toets
gedurende drie seconden alvorens

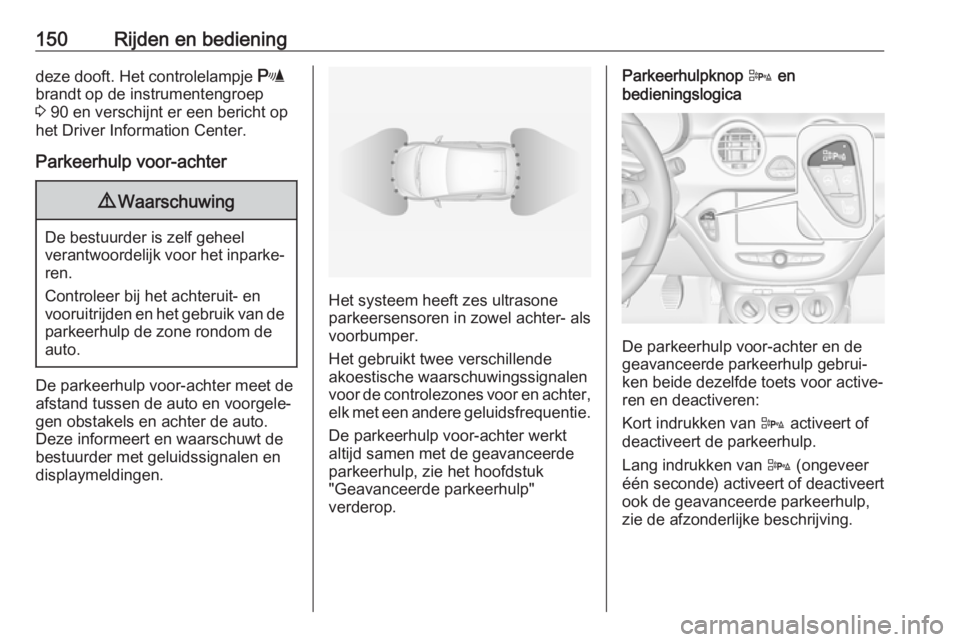

150Rijden en bedieningdeze dooft. Het controlelampje r
brandt op de instrumentengroep 3 90 en verschijnt er een bericht op
het Driver Information Center.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en displaymeldingen.
Het systeem heeft zes ultrasone
parkeersensoren in zowel achter- als
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
De parkeerhulp voor-achter werktaltijd samen met de geavanceerde
parkeerhulp, zie het hoofdstuk
"Geavanceerde parkeerhulp"
verderop.
Parkeerhulpknop D en
bedieningslogica
De parkeerhulp voor-achter en de
geavanceerde parkeerhulp gebrui‐
ken beide dezelfde toets voor active‐
ren en deactiveren:
Kort indrukken van D activeert of
deactiveert de parkeerhulp.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
ook de geavanceerde parkeerhulp,
zie de afzonderlijke beschrijving.

Rijden en bediening153Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 92 of, afhanke‐
lijk van de versie, op het Colour-Info-
Display 3 98, ondersteund door
geluidssignalen.
De bestuurder hoeft alleen op te trek‐ ken, te remmen en te schakelen, het
sturen gebeurt automatisch.
De geavanceerde parkeerhulp kan
alleen bij vooruit rijden worden geac‐
tiveerd.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor-
achter, zie het vorige hoofdstuk.
Beide systemen gebruiken dezelfde
sensoren in de voor- en achterbum‐
per.
Toets D en bedieningslogica
De geavanceerde parkeerhulp en de
parkeerhulp voor-achter gebruiken
beide dezelfde toets voor activeren
en deactiveren:
Kort indrukken van D activeert of
deactiveert de parkeerhulp.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp, zie de afzonderlijke beschrijving verderop.
Door D in te drukken bedient u de
systemen via de toetslogica als volgt:
● Als alleen de parkeerhulp voor- achter actief is, deactiveert u de
parkeerhulp voor-achter door de
toets kort in te drukken.
● Als alleen de parkeerhulp voor- achter actief is, activeert u de
geavanceerde parkeerhulp door
de toets lang in te drukken.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de zoekmodus
parkeerplek is, activeert kort
drukken de parkeerhulp voor- achter.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de inparkeermodus
is, deactiveert kort drukken de
geavanceerde parkeerhulp.

Rijden en bediening157Storing
Er verschijnt een bericht wanneer:
● er een storing in het systeem zit
● u de parkeermanoeuvre niet goed afmaakt
● het systeem buiten werking is ● een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐ tiveerd. Druk lang op D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen

158Rijden en bedieningvan de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op zich.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de
parkeerhulp bij het uitschuiven van
het draagsysteem achterzijde
gedeactiveerd.
Bij het voor het eerst inschakelen
van de achteruitversnelling detec‐ teert de parkeerhulp het draagsys‐
teem achterzijde en klinkt er een
zoemer. Druk kort op r of D om
de parkeerhulp te deactiveren.
Let op
Na productie moet het systeem
worden gekalibreerd. Voor optimale
begeleiding tijdens het parkeren is
een rijafstand van ten minste 10 km ,
inclusief een aantal bochten, nodig.Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
Het blindehoeksysteem maakt
gebruik van sommige sensoren van
de geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● Auto's die zich buiten de blinde
hoeken bevinden, en die moge‐ lijk snel naderen.
● Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van
rijstrook te wisselen.
Let op
Als de inhalende auto minstens
10 km/u sneller rijdt dan de inge‐
haalde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel wellicht niet op.

Verzorging van de auto185Zekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1–2Schakelaar buitenspiegel3Carrosserieregelmodule4Inklapbaar zonnedak/chassisre‐
gelmodule5ABS6Dagrijlicht links7–8Carrosserieregelmodule9Accusensor10Koplamphoogteregeling/TPMS/
inklapbaar zonnedak11Achterruitenwisser12Ruitverwarming13Dagrijlicht rechts14Spiegelverwarming15–16Chassisregelmodule/LPG-
systeem17Binnenspiegel18Motorregelmodule

192Verzorging van de autoAlle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐ ningscontrolesysteem wettelijk
vereist is, wordt de typegoedkeuring van het voertuig bij het gebruik vanwielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Centre.
U selecteert het menu door indrukken van de toetsen op de richtingaanwij‐
zerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het banden‐
spanningscontrolesysteem te selec‐
teren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende band knippert op het Driver Informa‐
tion Center.
Voor de waarschuwingen kijkt het
systeem ook naar de temperatuur van de band.
Afhankelijkheid van temperatuur
3 190.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 91.
