Pleje af bilen1694. Før pæreholderen med klipsennedad og klik den på plads inde i
reflektoren.
5. Monter dæksel.
Fjernlys (2)
1. Drej kappen mod uret, og tag den
af.
2. Tryk på klipsen og pæreholderen.
Tag pæreholderen med pæren ud
af reflektoren.
3. Adskil pæren fra pæreholderen, og udskift pæren.
4. Før pæreholderen med klipsen opad og klik den på plads inde i
reflektoren.
5. Monter dæksel.
Positionslys/kørelys med
pærer (3)
1. Drej pærefatningen (3) mod uret, indtil den er løsnet. Tag pærefat‐
ningen med pæren ud af lygtehu‐
set.

170Pleje af bilen
2. Tag pæren ud af fatningen ved attrække.
3. Udskift og indsæt en ny pære i fatningen.
4. Indsæt pærefatningen i lygtehu‐ set og drej den med uret.
Positionslys/kørelys med
lysdioder
Positionslys og kørelys består af
lysdioder, som ikke kan udskiftes.
Søg hjælp hos et værksted i tilfælde af defekte lysdioder.
Forreste blinklys
1. Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.

Pleje af bilen1715. Indsæt pærefatningen i lygteen‐heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Adam Rocks
1. Frigør det lille dæksel med en skruetrækker på den markerede
position.
2. Tag dækslet af ved at trække med
fingrene på de markerede posi‐
tioner, se pilene i illustrationen.
3. Løsn begge skruer, og tag lygteenheden ud af kofangeren.
4. Løsn og fjern pærefatningen vedat dreje mod uret.
5. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.

172Pleje af bilen6. Indsæt pærefatningen i lygteen‐heden og drej den med uret.
7. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
8. Indsæt og fastgør dækslet på kofangeren. Indsæt det lille
dæksel.

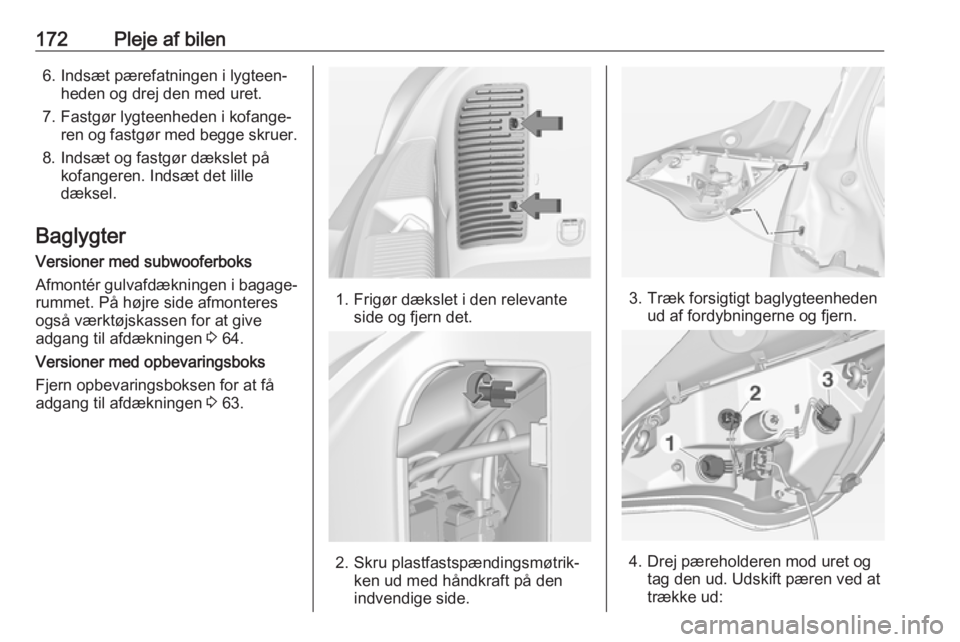

Baglygter
Versioner med subwooferboks
Afmontér gulvafdækningen i bagage‐ rummet. På højre side afmonteresogså værktøjskassen for at give
adgang til afdækningen 3 64.
Versioner med opbevaringsboks
Fjern opbevaringsboksen for at få
adgang til afdækningen 3 63.
1. Frigør dækslet i den relevante
side og fjern det.
2. Skru plastfastspændingsmøtrik‐ken ud med håndkraft på den
indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret og tag den ud. Udskift pæren ved at
trække ud:

Pleje af bilen173blinklyspære 1
baglygtepære 2
baglygtepære/stoplygtepære 3
Kontakt et værksted for udskift‐
ning, hvis baglygte 2 og baglygte/
bremselygte 3 er med lysdioder.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Sørg
for, at ledningerne forbliver i
kabelrørene.
Montér lygteenheden med holde‐
stifterne i fordybningerne på
bilens karosseri og spænd fastgø‐
relsesmøtrikken i plast fra den
indvendige side af lastrummet.
Træk den runde pakning over
udsparingen i lygtehuset.
Luk dækslet og sæt det på plads.
Baklygte/tågebaglygte Baklygten er placeret i højre side afkofangeren, og tågebaglygten er
placeret i venstre side af kofangeren.
Beskrivelsen af udskiftning af en
pære er den samme for begge lygter.
1. Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.

174Pleje af bilen
4. Fjern pæren ved at dreje den ensmule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Udskift lygteenheden i kofange‐ ren, og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Adam Rocks
1.Tag dækslet af ved at trække med
hånden ved den markerede posi‐
tion, se pilen på illustrationen.
2. Løsn begge skruer, og tag lygteenheden ud af kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.

Pleje af bilen1754. Fjern pæren ved at dreje den ensmule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
7. Indsæt og fastgør dækslet på kofangeren.
Sideblink Tag lygtehuset ud for at udskiftepæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret og tag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til
siden og udløs fjederen.

176Pleje af bilen
2.Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.
4. Træk pæren ud af pæreholderen og udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Sæt lampen i kofangeren og lad den gå i hak.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Loftslys
Få pærerne udskiftet af et værksted.
OmgivelseslysFå pærerne udskiftet af et værksted.
"Starlight"-panel Få pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● fortil i venstre side af motorrum‐ met,
● i venstrestyrede biler bag lyskon‐
takten, eller i højrestyrede biler,
bag handskerummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.

Pleje af bilen177Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke
udskiftes, før årsagen til fejlen er
fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang Der sidder en sikringstang i sikrings‐
boksen i motorrummet.
Sæt sikringstangen på sikringen
oppefra, alt efter sikringstypen, og
træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

178Pleje af bilenNr.Strømkreds1-2Sidespejlskontakt3Karrosseristyreenhed4Foldesoltag/chassisstyremodul5ABS6Kørelys, venstre7-8Karrosseristyreenhed9Bilbatterisensor10Forlygteregulering/TPMS/folde‐
soltag11Bagrudevisker12Rude, afdugning13Kørelys, højre14Spejl, afdugning15-16Chassisstyremodul/LPG-
systemNr.Strømkreds17Bakspejl18Motorstyreenhed19Brændstofpumpe20-21Indsprøjtningsspole22-23Indsprøjtningssystem24Sprinklersystem25Lygter26Motorstyreenhed27-28Motorstyreenhed29Motorstyreenhed30-31Venstre forlygte32Højre forlygte33Motorstyreenhed
