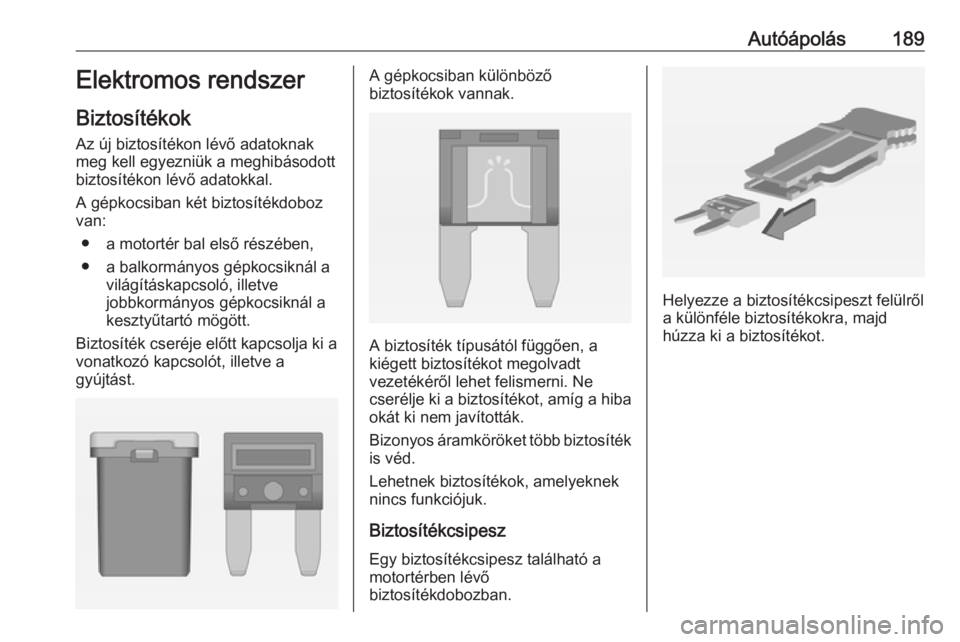

Autóápolás189Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a motortér bal első részében,● a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.

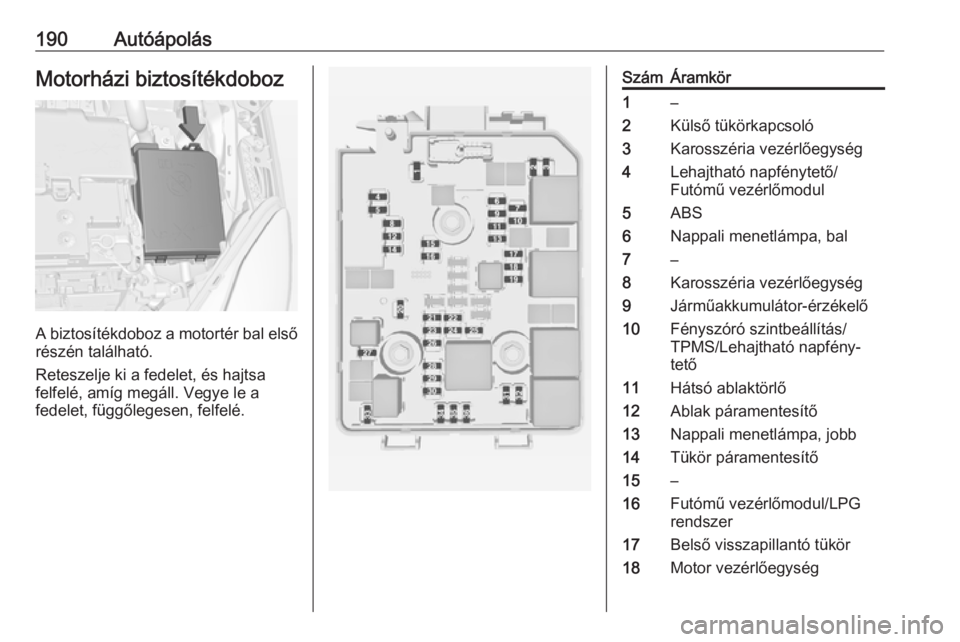

190AutóápolásMotorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
SzámÁramkör1–2Külső tükörkapcsoló3Karosszéria vezérlőegység4Lehajtható napfénytető/
Futómű vezérlőmodul5ABS6Nappali menetlámpa, bal7–8Karosszéria vezérlőegység9Járműakkumulátor-érzékelő10Fényszóró szintbeállítás/
TPMS/Lehajtható napfény‐
tető11Hátsó ablaktörlő12Ablak páramentesítő13Nappali menetlámpa, jobb14Tükör páramentesítő15–16Futómű vezérlőmodul/LPG
rendszer17Belső visszapillantó tükör18Motor vezérlőegység

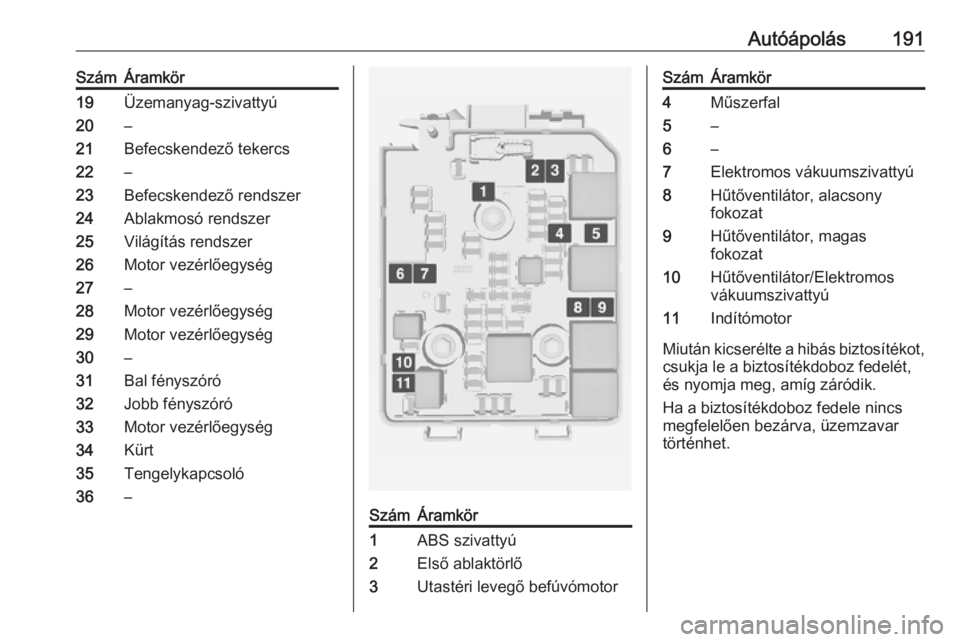

Autóápolás191SzámÁramkör19Üzemanyag-szivattyú20–21Befecskendező tekercs22–23Befecskendező rendszer24Ablakmosó rendszer25Világítás rendszer26Motor vezérlőegység27–28Motor vezérlőegység29Motor vezérlőegység30–31Bal fényszóró32Jobb fényszóró33Motor vezérlőegység34Kürt35Tengelykapcsoló36–SzámÁramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotorSzámÁramkör4Műszerfal5–6–7Elektromos vákuumszivattyú8Hűtőventilátor, alacsony
fokozat9Hűtőventilátor, magas
fokozat10Hűtőventilátor/Elektromos
vákuumszivattyú11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

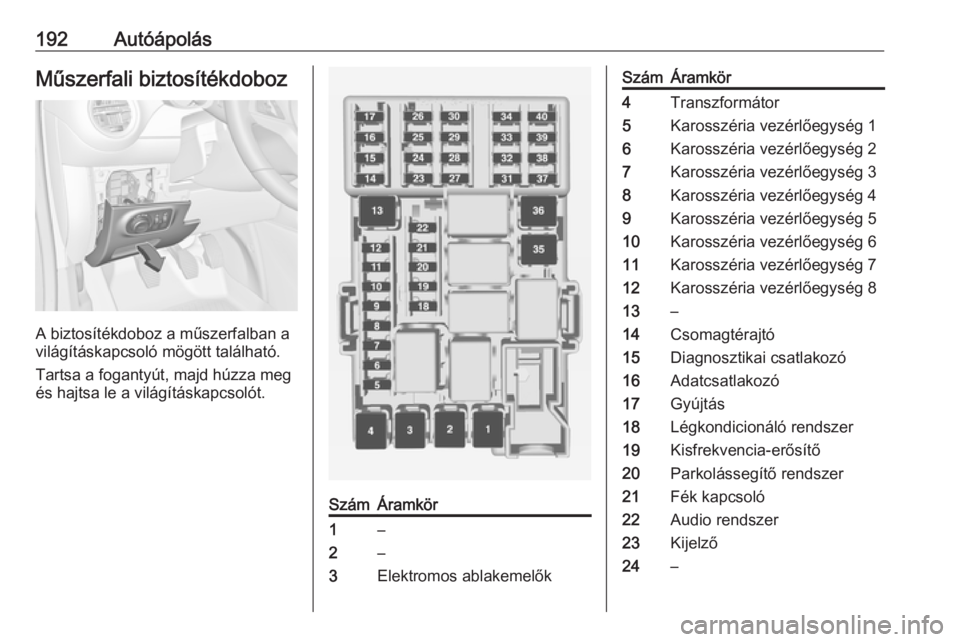

192AutóápolásMűszerfali biztosítékdoboz
A biztosítékdoboz a műszerfalban a
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
SzámÁramkör1–2–3Elektromos ablakemelőkSzámÁramkör4Transzformátor5Karosszéria vezérlőegység 16Karosszéria vezérlőegység 27Karosszéria vezérlőegység 38Karosszéria vezérlőegység 49Karosszéria vezérlőegység 510Karosszéria vezérlőegység 611Karosszéria vezérlőegység 712Karosszéria vezérlőegység 813–14Csomagtérajtó15Diagnosztikai csatlakozó16Adatcsatlakozó17Gyújtás18Légkondicionáló rendszer19Kisfrekvencia-erősítő20Parkolássegítő rendszer21Fék kapcsoló22Audio rendszer23Kijelző24–

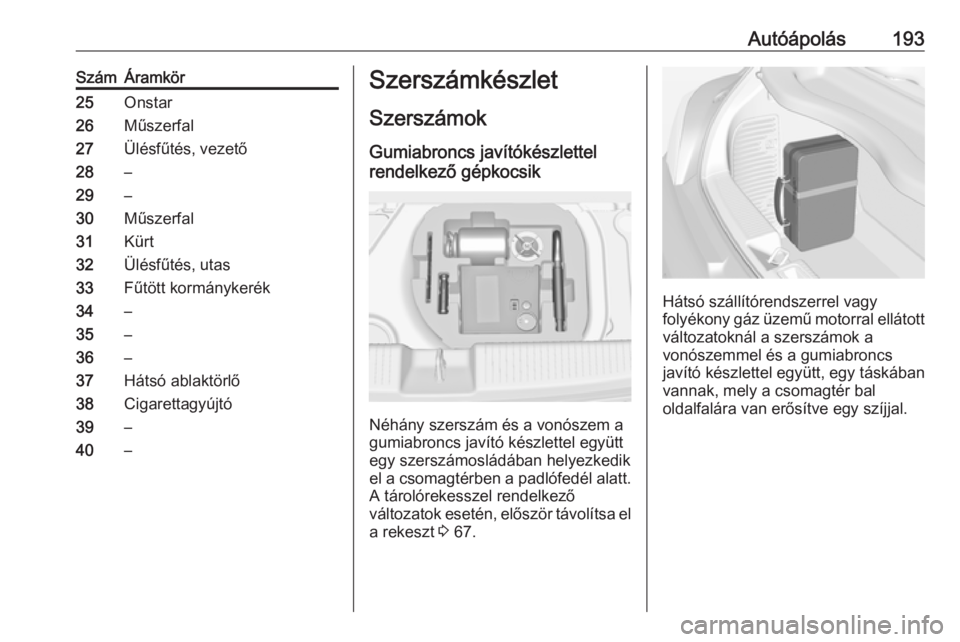

Autóápolás193SzámÁramkör25Onstar26Műszerfal27Ülésfűtés, vezető28–29–30Műszerfal31Kürt32Ülésfűtés, utas33Fűtött kormánykerék34–35–36–37Hátsó ablaktörlő38Cigarettagyújtó39–40–Szerszámkészlet
Szerszámok Gumiabroncs javítókészlettel
rendelkező gépkocsik
Néhány szerszám és a vonószem a
gumiabroncs javító készlettel együtt
egy szerszámosládában helyezkedik
el a csomagtérben a padlófedél alatt. A tárolórekesszel rendelkező
változatok esetén, először távolítsa el
a rekeszt 3 67.
Hátsó szállítórendszerrel vagy
folyékony gáz üzemű motorral ellátott változatoknál a szerszámok a
vonószemmel és a gumiabroncs
javító készlettel együtt, egy táskában
vannak, mely a csomagtér bal
oldalfalára van erősítve egy szíjjal.

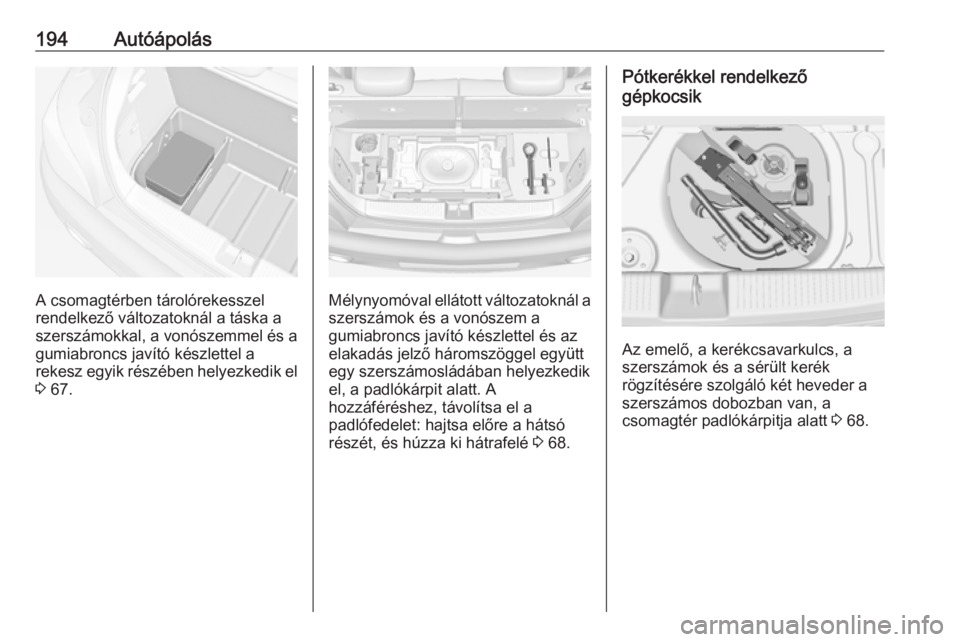

194Autóápolás
A csomagtérben tárolórekesszel
rendelkező változatoknál a táska a
szerszámokkal, a vonószemmel és a gumiabroncs javító készlettel a
rekesz egyik részében helyezkedik el
3 67.Mélynyomóval ellátott változatoknál a
szerszámok és a vonószem a
gumiabroncs javító készlettel és az
elakadás jelző háromszöggel együtt
egy szerszámosládában helyezkedik
el, a padlókárpit alatt. A
hozzáféréshez, távolítsa el a
padlófedelet: hajtsa előre a hátsó
részét, és húzza ki hátrafelé 3 68.
Pótkerékkel rendelkező
gépkocsik
Az emelő, a kerékcsavarkulcs, a
szerszámok és a sérült kerék
rögzítésére szolgáló két heveder a
szerszámos dobozban van, a
csomagtér padlókárpitja alatt 3 68.

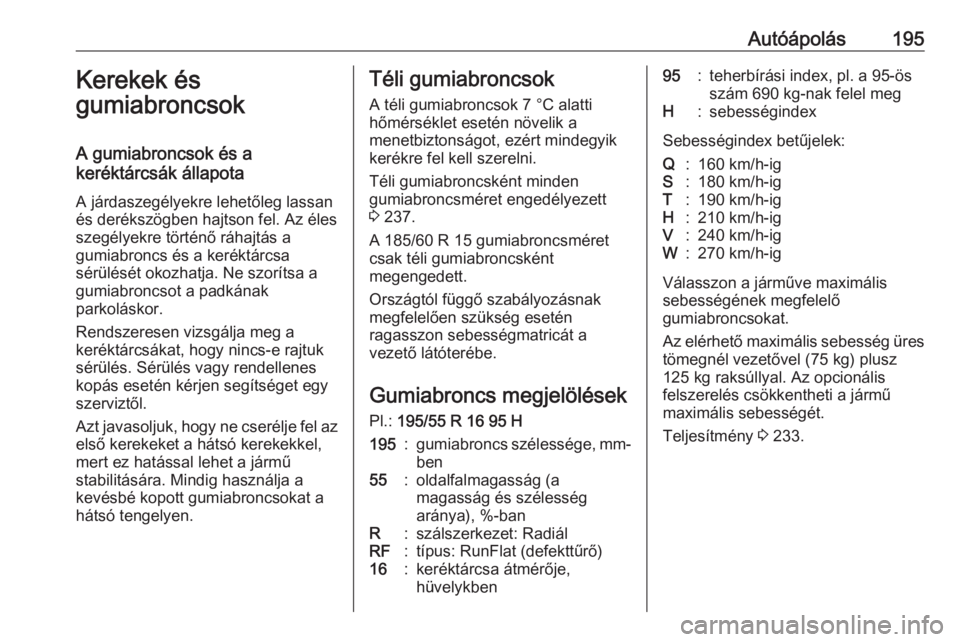

Autóápolás195Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő ráhajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Azt javasoljuk, hogy ne cserélje fel az
első kerekeket a hátsó kerekekkel,
mert ez hatással lehet a jármű
stabilitására. Mindig használja a
kevésbé kopott gumiabroncsokat a
hátsó tengelyen.Téli gumiabroncsok
A téli gumiabroncsok 7 °C alatti
hőmérséklet esetén növelik a
menetbiztonságot, ezért mindegyik
kerékre fel kell szerelni.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 237.
A 185/60 R 15 gumiabroncsméret
csak téli gumiabroncsként
megengedett.
Országtól függő szabályozásnak megfelelően szükség esetén
ragasszon sebességmatricát a
vezető látóterébe.
Gumiabroncs megjelölések Pl.: 195/55 R 16 95 H195:gumiabroncs szélessége, mm-
ben55:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykben95:teherbírási index, pl. a 95-ös
szám 690 kg-nak felel megH:sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-ig
Válasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Teljesítmény 3 233.

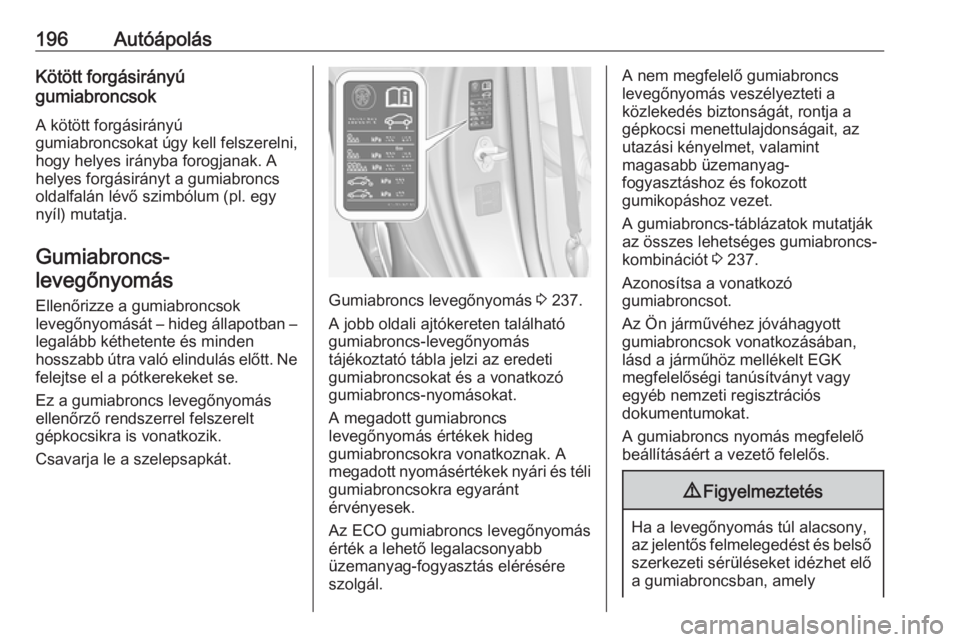

196AutóápolásKötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat úgy kell felszerelni,
hogy helyes irányba forogjanak. A
helyes forgásirányt a gumiabroncs
oldalfalán lévő szimbólum (pl. egy
nyíl) mutatja.
Gumiabroncs- levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban – legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkerekeket se.
Ez a gumiabroncs levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
Csavarja le a szelepsapkát.
Gumiabroncs levegőnyomás 3 237.
A jobb oldali ajtókereten található
gumiabroncs-levegőnyomás
tájékoztató tábla jelzi az eredeti
gumiabroncsokat és a vonatkozó
gumiabroncs-nyomásokat.
A megadott gumiabroncs
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
Az ECO gumiabroncs levegőnyomás
érték a lehető legalacsonyabb
üzemanyag-fogyasztás elérésére
szolgál.
A nem megfelelő gumiabroncs
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-táblázatok mutatják
az összes lehetséges gumiabroncs-
kombinációt 3 237.
Azonosítsa a vonatkozó
gumiabroncsot.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában,
lásd a járműhöz mellékelt EGK
megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely

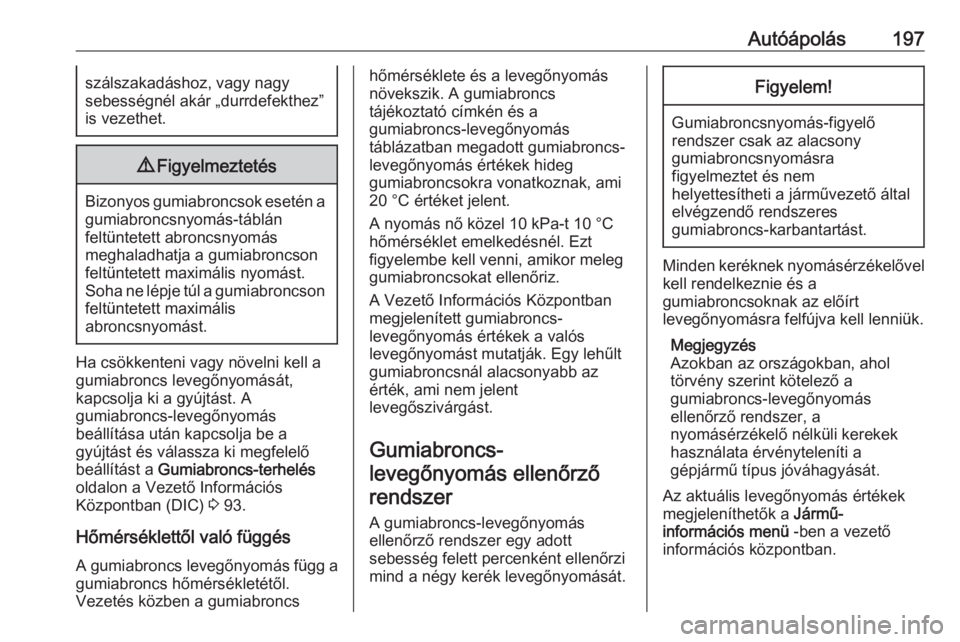

Autóápolás197szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson feltüntetett maximális
abroncsnyomást.
Ha csökkenteni vagy növelni kell a
gumiabroncs levegőnyomását,
kapcsolja ki a gyújtást. A
gumiabroncs-levegőnyomás
beállítása után kapcsolja be a
gyújtást és válassza ki megfelelő
beállítást a Gumiabroncs-terhelés
oldalon a Vezető Információs
Központban (DIC) 3 93.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik. A gumiabroncs
tájékoztató címkén és a
gumiabroncs-levegőnyomás
táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C értéket jelent.
A nyomás nő közel 10 kPa-t 10 °C
hőmérséklet emelkedésnél. Ezt
figyelembe kell venni, amikor meleg gumiabroncsokat ellenőriz.
A Vezető Információs Központban
megjelenített gumiabroncs-
levegőnyomás értékek a valós
levegőnyomást mutatják. Egy lehűlt gumiabroncsnál alacsonyabb az
érték, ami nem jelent
levegőszivárgást.
Gumiabroncs-
levegőnyomás ellenőrző rendszer
A gumiabroncs-levegőnyomás
ellenőrző rendszer egy adott
sebesség felett percenként ellenőrzi
mind a négy kerék levegőnyomását.Figyelem!
Gumiabroncsnyomás-figyelő
rendszer csak az alacsony
gumiabroncsnyomásra
figyelmeztet és nem
helyettesítheti a járművezető által
elvégzendő rendszeres
gumiabroncs-karbantartást.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a
gumiabroncs-levegőnyomás
ellenőrző rendszer, a
nyomásérzékelő nélküli kerekek
használata érvényteleníti a
gépjármű típus jóváhagyását.
Az aktuális levegőnyomás értékek
megjeleníthetők a Jármű-
információs menü -ben a vezető
információs központban.

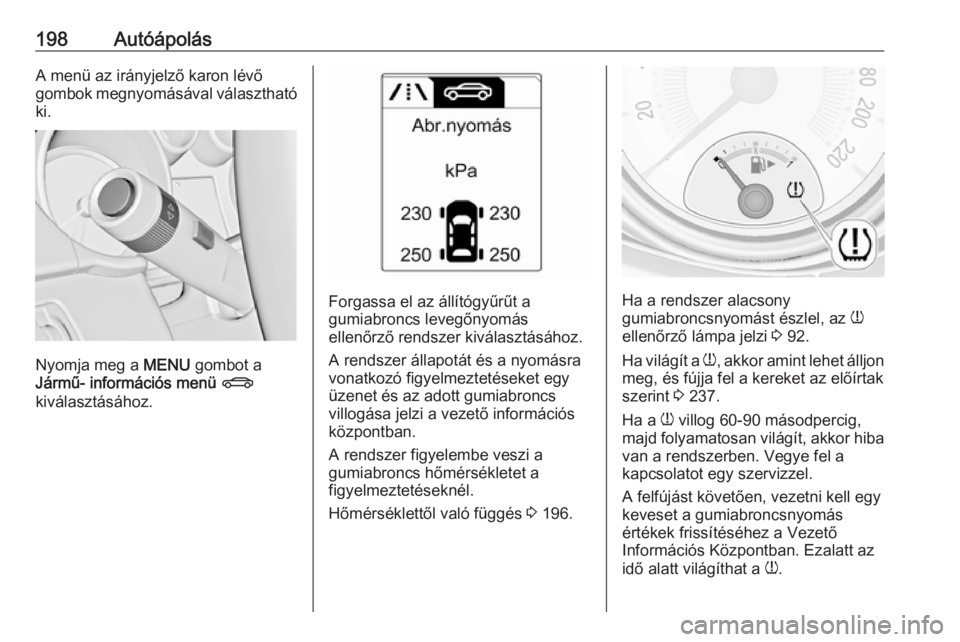

198AutóápolásA menü az irányjelző karon lévő
gombok megnyomásával választható
ki.
Nyomja meg a MENU gombot a
Jármű- információs menü X
kiválasztásához.
Forgassa el az állítógyűrűt a gumiabroncs levegőnyomás
ellenőrző rendszer kiválasztásához.
A rendszer állapotát és a nyomásra
vonatkozó figyelmeztetéseket egy
üzenet és az adott gumiabroncs
villogása jelzi a vezető információs központban.
A rendszer figyelembe veszi a
gumiabroncs hőmérsékletet a
figyelmeztetéseknél.
Hőmérséklettől való függés 3 196.Ha a rendszer alacsony
gumiabroncsnyomást észlel, az w
ellenőrző lámpa jelzi 3 92.
Ha világít a w, akkor amint lehet álljon
meg, és fújja fel a kereket az előírtak szerint 3 237.
Ha a w villog 60-90 másodpercig,
majd folyamatosan világít, akkor hiba
van a rendszerben. Vegye fel a
kapcsolatot egy szervizzel.
A felfújást követően, vezetni kell egy
keveset a gumiabroncsnyomás
értékek frissítéséhez a Vezető
Információs Központban. Ezalatt az
idő alatt világíthat a w.
