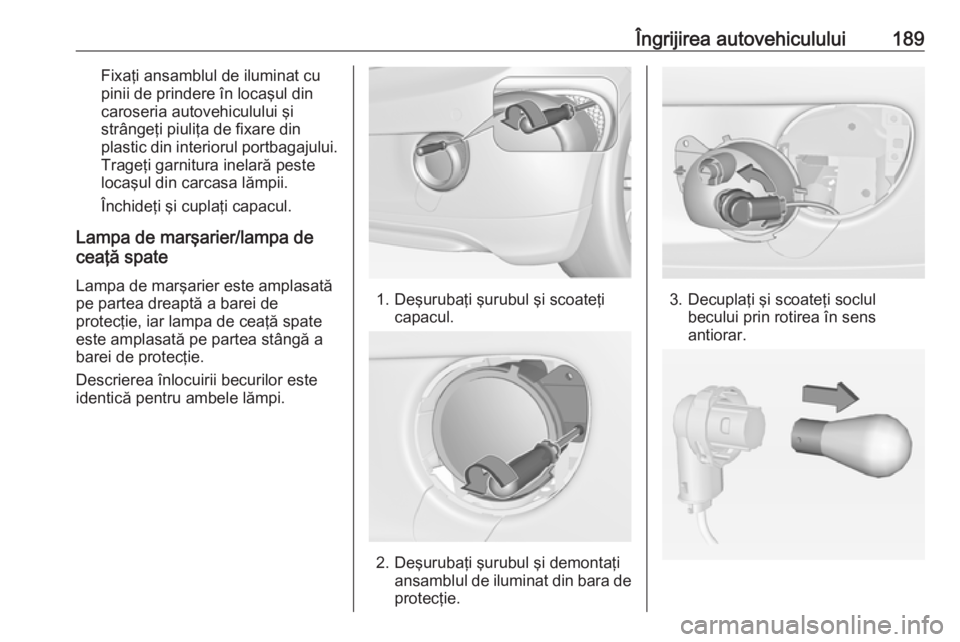

Îngrijirea autovehiculului189Fixaţi ansamblul de iluminat cu
pinii de prindere în locaşul din
caroseria autovehiculului şi
strângeţi piuliţa de fixare din
plastic din interiorul portbagajului. Trageţi garnitura inelară peste
locaşul din carcasa lămpii.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de
ceaţă spate
Lampa de marşarier este amplasată
pe partea dreaptă a barei de
protecţie, iar lampa de ceaţă spate
este amplasată pe partea stângă a
barei de protecţie.
Descrierea înlocuirii becurilor este
identică pentru ambele lămpi.
1. Deşurubaţi şurubul şi scoateţi capacul.
2. Deşurubaţi şurubul şi demontaţi ansamblul de iluminat din bara de
protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.

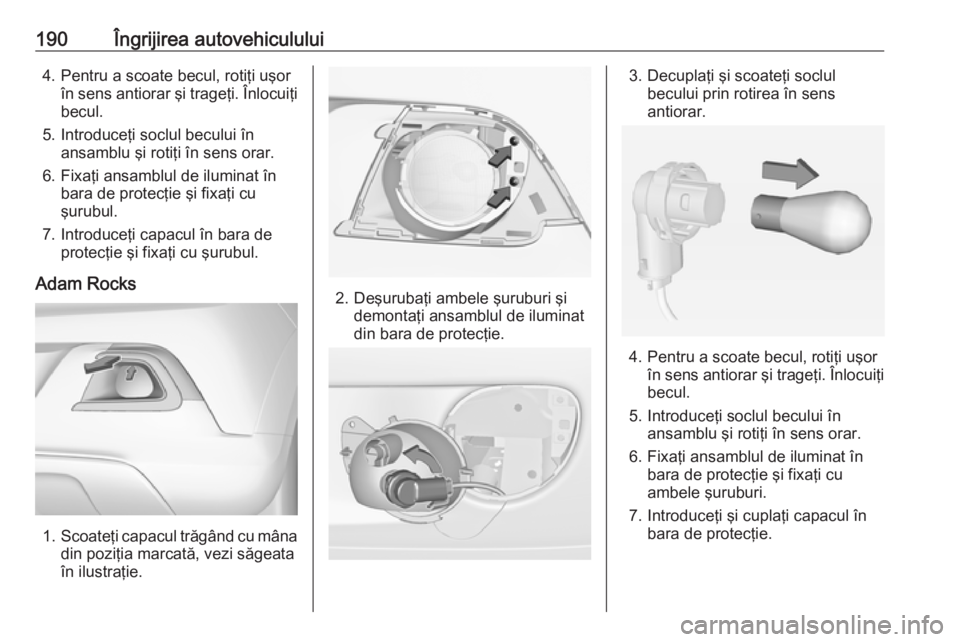

190Îngrijirea autovehiculului4. Pentru a scoate becul, rotiţi uşorîn sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.
Adam Rocks
1. Scoateţi capacul trăgând cu mâna
din poziţia marcată, vezi săgeata
în ilustraţie.
2. Deşurubaţi ambele şuruburi şi demontaţi ansamblul de iluminat
din bara de protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
7. Introduceţi şi cuplaţi capacul în bara de protecţie.

Îngrijirea autovehiculului191Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.

192Îngrijirea autovehiculului
2. Scoateţi lampa apăsând în jos,fără a trage cablul.
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi-o să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea ambiantă
Apelaţi la un atelier service pentru
înlocuirea becurilor.Panoul înstelat
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.

Îngrijirea autovehiculului193Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimbtrebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu
siguranţe:
● în partea stângă-faţă a compartimentului motor,
● la autovehiculele cu volan pe stânga, în spatele comutatoruluipentru lumini sau la
autovehiculele cu volanul pe
dreapta, în spatele torpedoului.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.
În funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza
defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.

194Îngrijirea autovehicululuiÎn funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară cu
ajutorul extractorului şi scoateţi-le.
Cutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.
Nr.Circuit1–2Comutatorul pentru oglinzile
retrovizoare exterioare3Modulul de control al autovehi‐
culului4Trapă rabatabilă / Modul de
control al şasiului5ABS6Lumina de poziţie pe timp de zi,
stânga7–8Modulul de control al autovehi‐
culului9Senzorul bateriei autovehicu‐
lului10Reglarea înălţimii fasciculului
farurilor/TPMS/Trapă rabatabilă11Ştergătorul de lunetă12Dezaburirea parbrizului13Lumina de poziţie pe timp de zi,
dreapta14Dezaburirea oglinzii

Îngrijirea autovehiculului195Nr.Circuit15–16Modul de control al şasiului/
Sistem LPG17Oglinda retrovizoare interioară18Modulul de control motor19Pompa de combustibil20–21Bobina de aprindere22–23Sistemul de injecţie24Sistemul de spălare25Sistemul de iluminare26Modulul de control motor27–28Modulul de control motor29Modulul de control motor30–31Farul din stânga32Farul din dreapta33Modulul de control motorNr.Circuit34Claxonul35Ambreiaj36–Nr.Circuit1Pompa ABS2Ştergătorul de parbriz3Suflantă4Panoul de bord5–6–7Pompă electrică de vacuum8Ventilatorul de răcire, turaţie
scăzută9Ventilatorul de răcire, turaţie
ridicată10Ventilator de răcire/Pompă elec‐ trică de vacuum11Demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.

196Îngrijirea autovehicululuiCutia cu siguranţe dinpanoul de bord
Cutia de siguranţe se află în spatele
comutatorului de lumini din panoul de
bord.
Prindeţi mânerul apoi trageţi şi
rabataţi comutatorul de lumini în jos.
Nr.Circuit1–2–3Geamurile acţionate electricNr.Circuit4Transformator de tensiune5Modulul de control al autovehi‐
culului 16Modulul de control al autovehi‐
culului 27Modulul de control al autovehi‐
culului 38Modulul de control al autovehi‐
culului 49Modulul de control al autovehi‐
culului 510Modulul de control al autovehi‐
culului 611Modulul de control al autovehi‐
culului 712Modulul de control al autovehi‐
culului 813–14Hayonul15Racord diagnostic16Conector legătură de date17Contactul

Îngrijirea autovehiculului197Nr.Circuit18Sistem de aer condiţionat19Amplificator audio20Sistemul de asistenţă la parcare21Comutator frână22Sistemul audio23Afişaj24–25Onstar26Panoul de bord27Încălzire scaune, şofer28–29–30Panoul de bord31Claxonul32Încălzire scaun, pasager33Volanul încălzit34–35–36–37Ştergătorul de lunetăNr.Circuit38Bricheta39–40–Trusa de scule
Uneltele
Autovehiculele cu set pentru
depanarea anvelopelor
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea. La versiunile cu cutie de depozitare,
demontaţi mai întâi cutia 3 67.

198Îngrijirea autovehiculului
La versiunile cu sistem de transport
posterior sau cu motor cu gaz lichid,
uneltele sunt amplasate împreună cu
inelul de tractare şi setul pentru
depanarea anvelopelor într-o casetă fixată cu o chingă de peretele lateral
stânga al portbagajului.La versiunile cu cutie de depozitare,
caseta cu unelte, inelul de tractare şi setul pentru depanarea anvelopelor
este amplasată într-o cameră a cutiei
din portbagaj 3 67.
La versiunile cu compartiment pentru
subwoofer, uneltele şi inelul de
tractare sunt amplasate împreună cu
setul pentru depanarea anvelopelor şi cu triunghiul reflectorizant sub
podeaua portbagajului. Pentru a avea acces, demontaţi mai întâi podeaua
portbagajului: rabataţi partea din
spate înspre înainte şi trageţi de
podea înspre înapoi 3 69.
Autovehiculele cu roată de
rezervă
