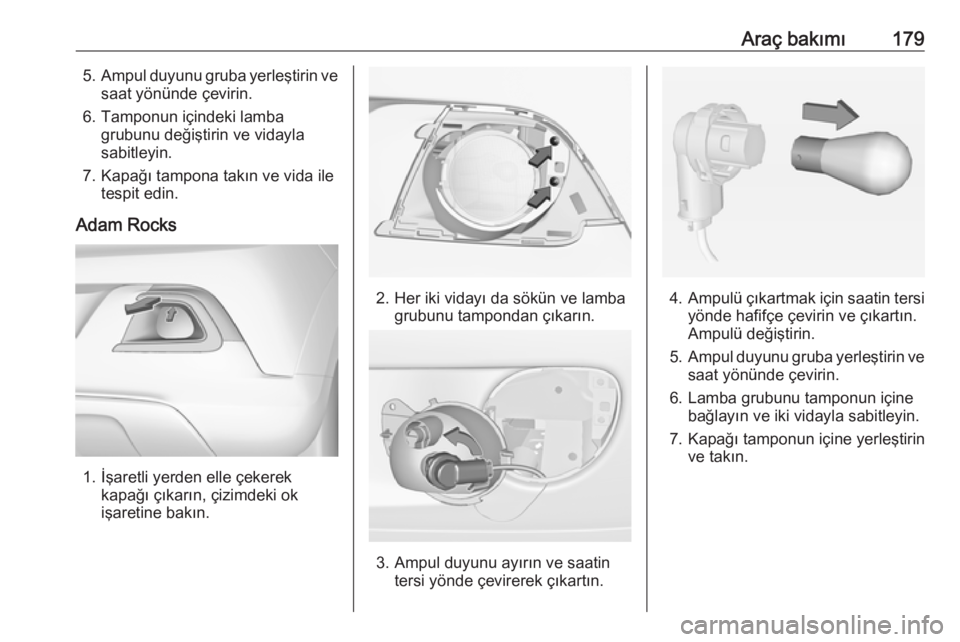

Araç bakımı1795.Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden elle çekerek kapağı çıkarın, çizimdeki ok
işaretine bakın.
2. Her iki vidayı da sökün ve lamba grubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.

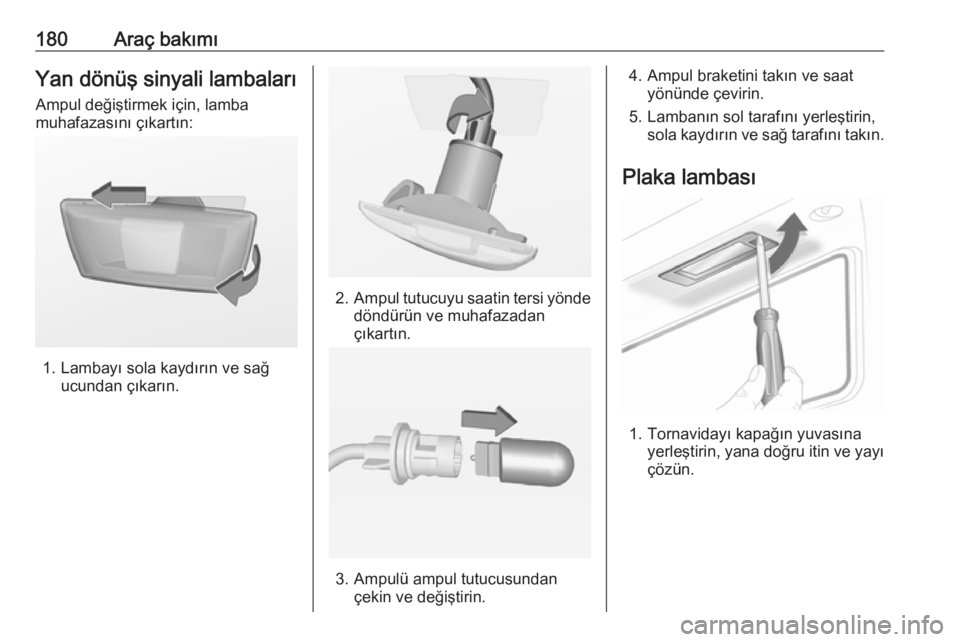

180Araç bakımıYan dönüş sinyali lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

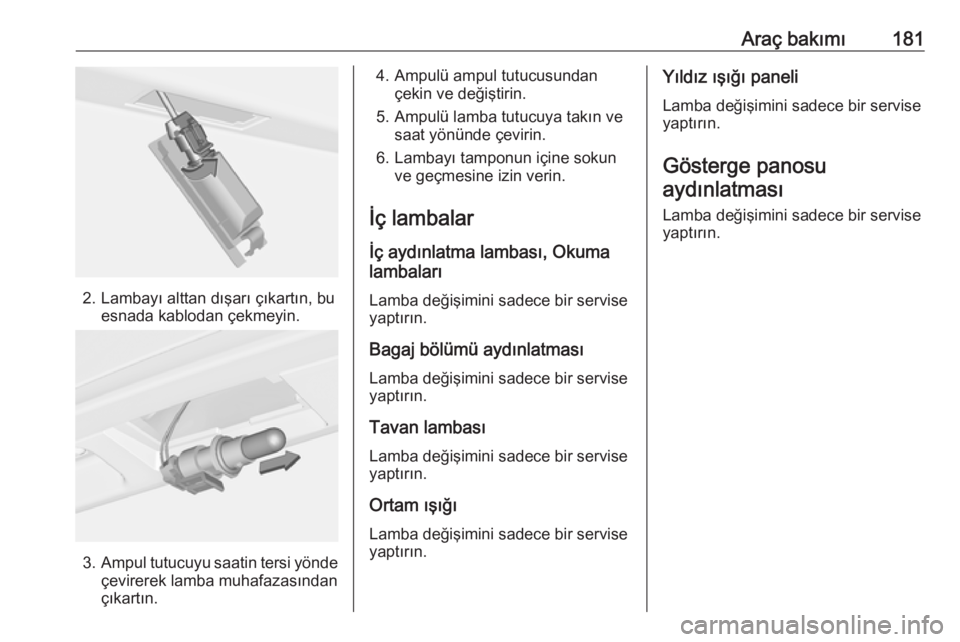

Araç bakımı181
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir servise
yaptırın.
Ortam ışığı
Lamba değişimini sadece bir servise yaptırın.Yıldız ışığı paneli
Lamba değişimini sadece bir servise yaptırın.
Gösterge panosuaydınlatması
Lamba değişimini sadece bir servise yaptırın.

182Araç bakımıElektronik sistemSigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.

Araç bakımı183Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1–2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır açılır tavan (Sunroof)/
Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Gövde kontrol modülü9Araç aküsü sensörü10Far seviye ayarı/TPMS/Katlanır
açılır tavan (Sunroof)11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–

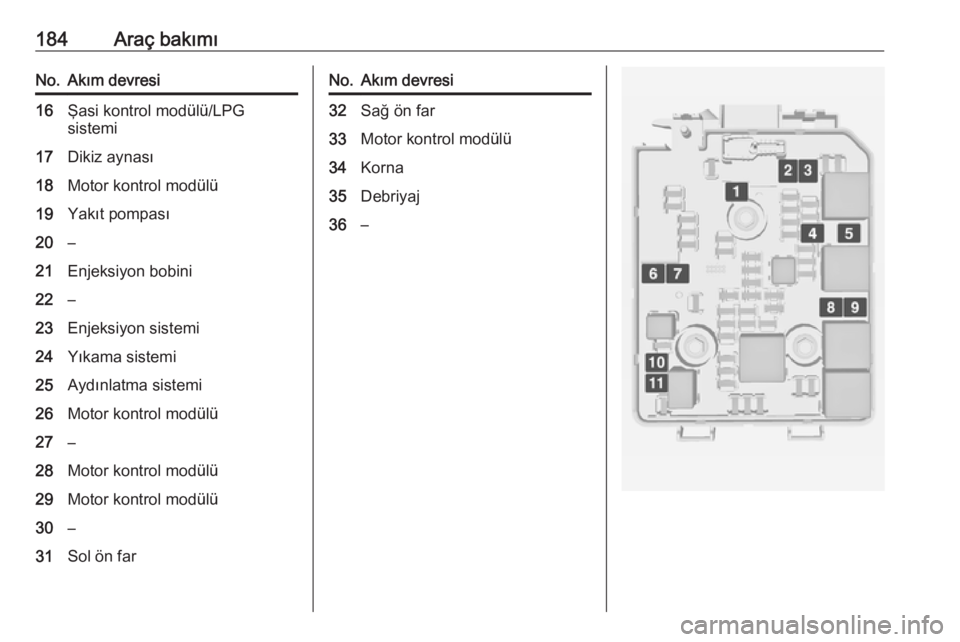

184Araç bakımıNo.Akım devresi16Şasi kontrol modülü/LPG
sistemi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30–31Sol ön farNo.Akım devresi32Sağ ön far33Motor kontrol modülü34Korna35Debriyaj36–

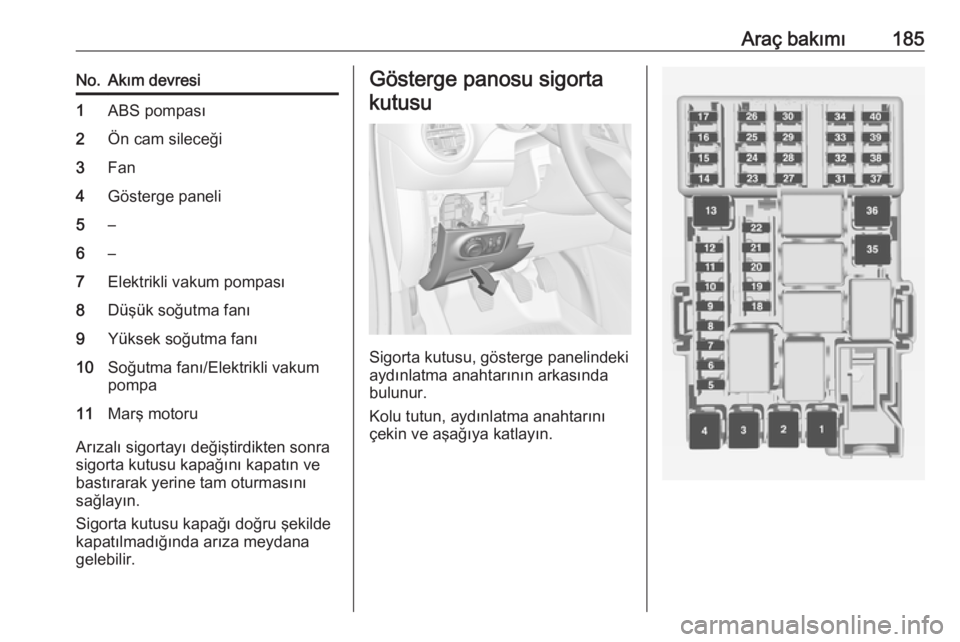

Araç bakımı185No.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5–6–7Elektrikli vakum pompası8Düşük soğutma fanı9Yüksek soğutma fanı10Soğutma fanı/Elektrikli vakum
pompa11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.

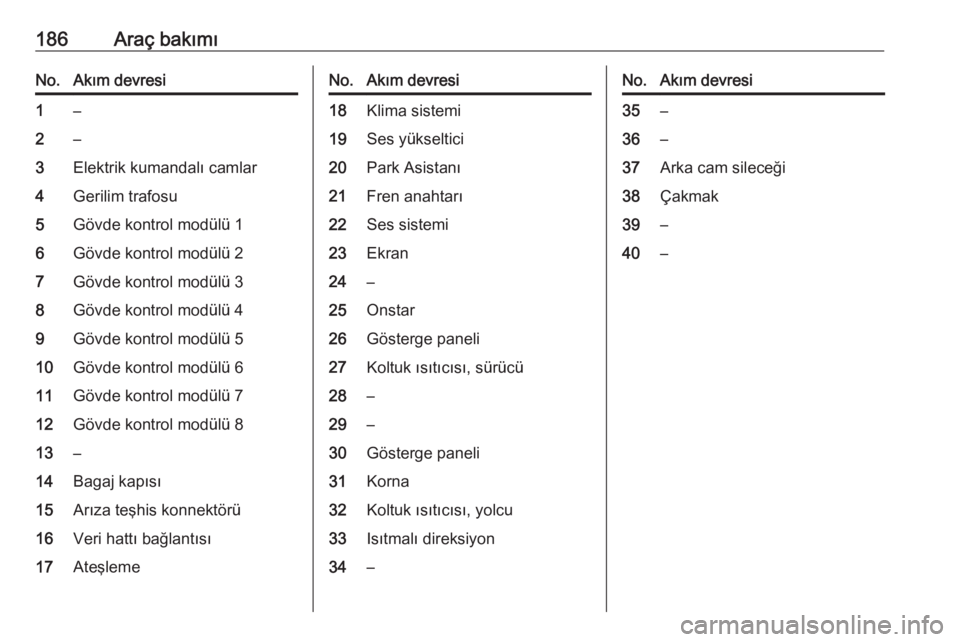

186Araç bakımıNo.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Arıza teşhis konnektörü16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Ses yükseltici20Park Asistanı21Fren anahtarı22Ses sistemi23Ekran24–25Onstar26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Gösterge paneli31Korna32Koltuk ısıtıcısı, yolcu33Isıtmalı direksiyon34–No.Akım devresi35–36–37Arka cam sileceği38Çakmak39–40–

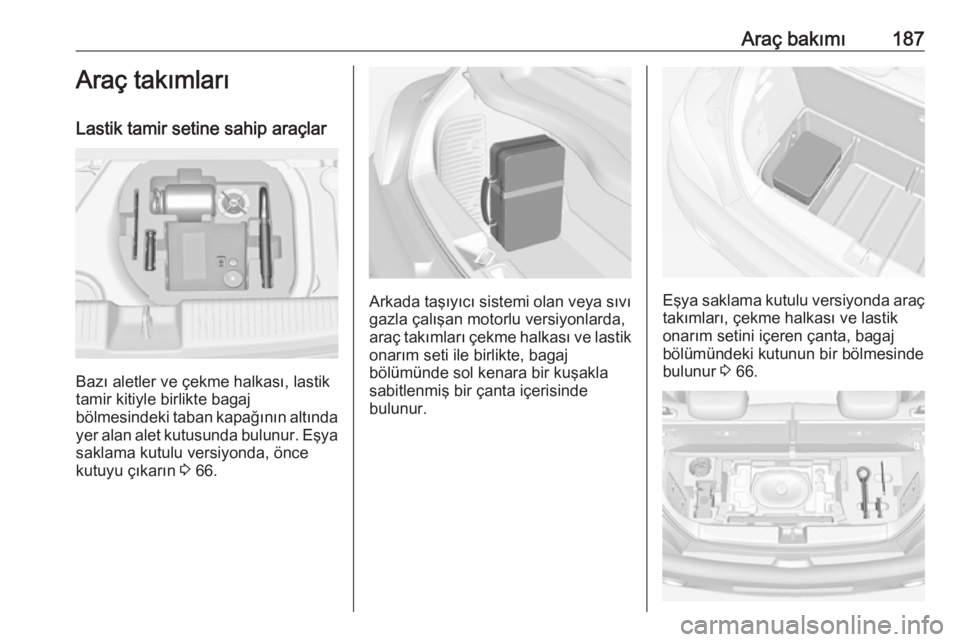

Araç bakımı187Araç takımları
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur. Eşya saklama kutulu versiyonda, önce
kutuyu çıkarın 3 66.
Arkada taşıyıcı sistemi olan veya sıvı
gazla çalışan motorlu versiyonlarda,
araç takımları çekme halkası ve lastik
onarım seti ile birlikte, bagaj
bölümünde sol kenara bir kuşakla
sabitlenmiş bir çanta içerisinde
bulunur.Eşya saklama kutulu versiyonda araç takımları, çekme halkası ve lastik
onarım setini içeren çanta, bagaj
bölümündeki kutunun bir bölmesinde
bulunur 3 66.

188Araç bakımıSubwoofer hoparlörlü versiyonlarda,
araç takımları ve çekme halkası lastik onarım seti ve üçgen ikaz reflektörü
ile birlikte taban kapağının altında
bulunur. Erişmek için, önce taban
kapağını çıkartın: arka kısmını öne
katlayın ve kapağı arkaya doğru
çekerek çıkartın 3 68.
Stepneye sahip araçlar
Kriko, bijon anahtarı, araç takımları ve hasarlı bir lastiği tespit etmek için iki
kayış, bagaj bölümü taban kapağının
altında bulunur 3 68.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Ön tekerleklerin arka tekerlekler ile
yer değiştirilmemesini ve tersinin de
yapılmamasını tavsiye ederiz, çünkü
bu aracın dengesini etkileyebilir. Arka
aksta her zaman daha az aşınmış
olan lastikleri kullanın.
Kış lastikleri Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 229.
Lastik ebadı 185/60 R15'e sadece kış
lastiği olarak izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.
Lastik tanımlamaları Örneğin 195/55 R 16 95 H195:lastik genişliği, mm55:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat16:jant çapı / inç cinsinden95:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:hız tanım kodu
