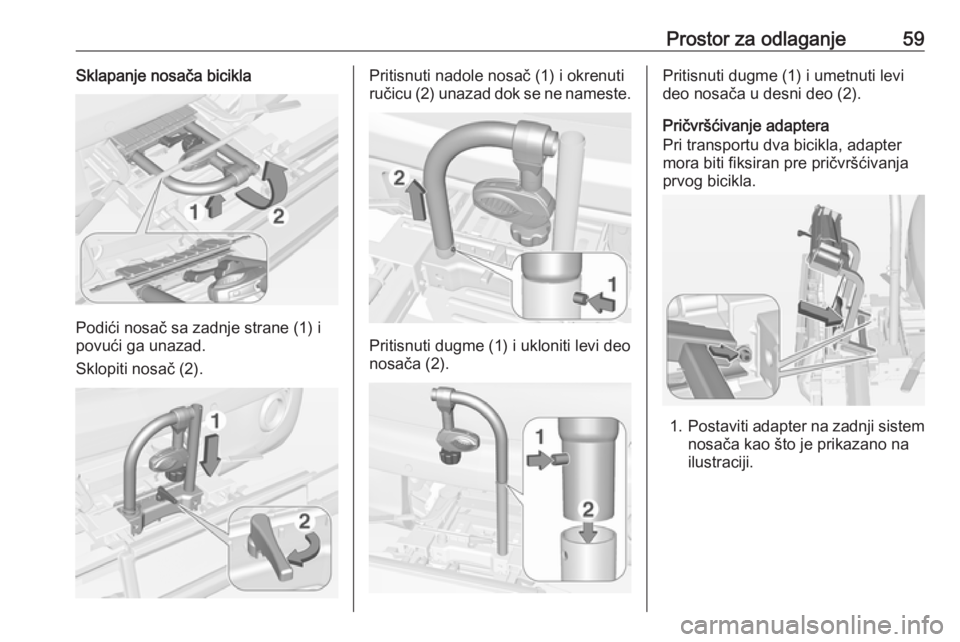

Prostor za odlaganje59Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).
Pritisnuti nadole nosač (1) i okrenuti
ručicu (2) unazad dok se ne nameste.
Pritisnuti dugme (1) i ukloniti levi deo
nosača (2).
Pritisnuti dugme (1) i umetnuti levi
deo nosača u desni deo (2).
Pričvršćivanje adaptera
Pri transportu dva bicikla, adapter
mora biti fiksiran pre pričvršćivanja
prvog bicikla.
1. Postaviti adapter na zadnji sistem
nosača kao što je prikazano na
ilustraciji.

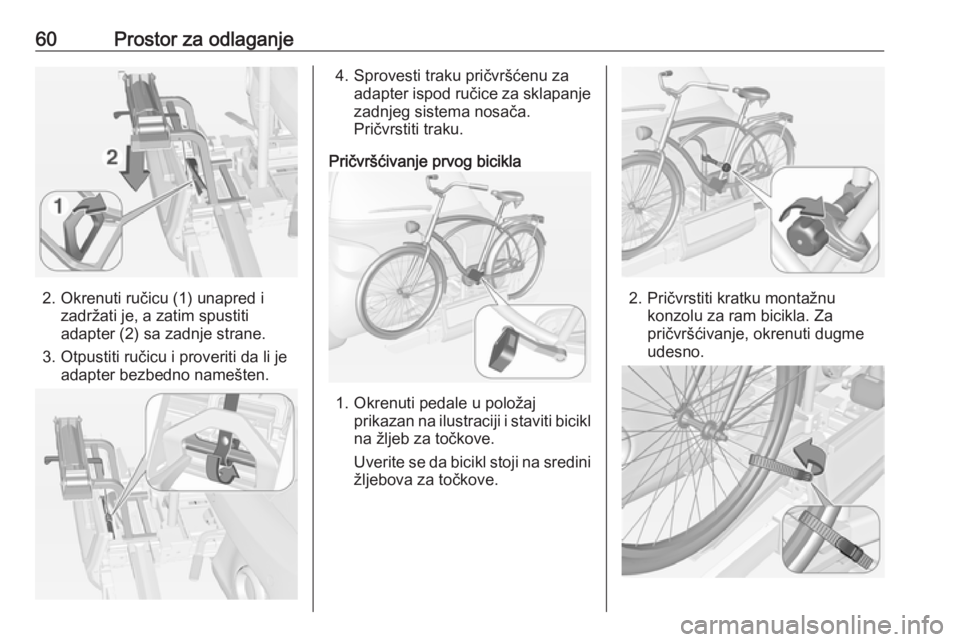

60Prostor za odlaganje
2. Okrenuti ručicu (1) unapred izadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.

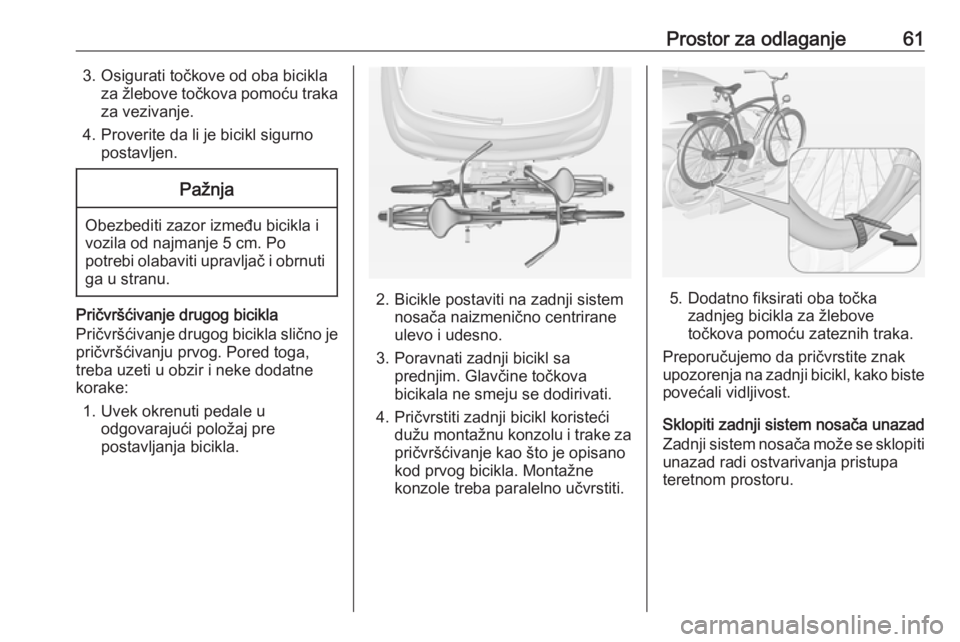

Prostor za odlaganje613. Osigurati točkove od oba biciklaza žlebove točkova pomoću trakaza vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje drugog bicikla
Pričvršćivanje drugog bicikla slično je pričvršćivanju prvog. Pored toga,
treba uzeti u obzir i neke dodatne
korake:
1. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.2. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
3. Poravnati zadnji bicikl sa prednjim. Glavčine točkova
bicikala ne smeju se dodirivati.
4. Pričvrstiti zadnji bicikl koristeći dužu montažnu konzolu i trake zapričvršćivanje kao što je opisano
kod prvog bicikla. Montažne
konzole treba paralelno učvrstiti.5. Dodatno fiksirati oba točka zadnjeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.

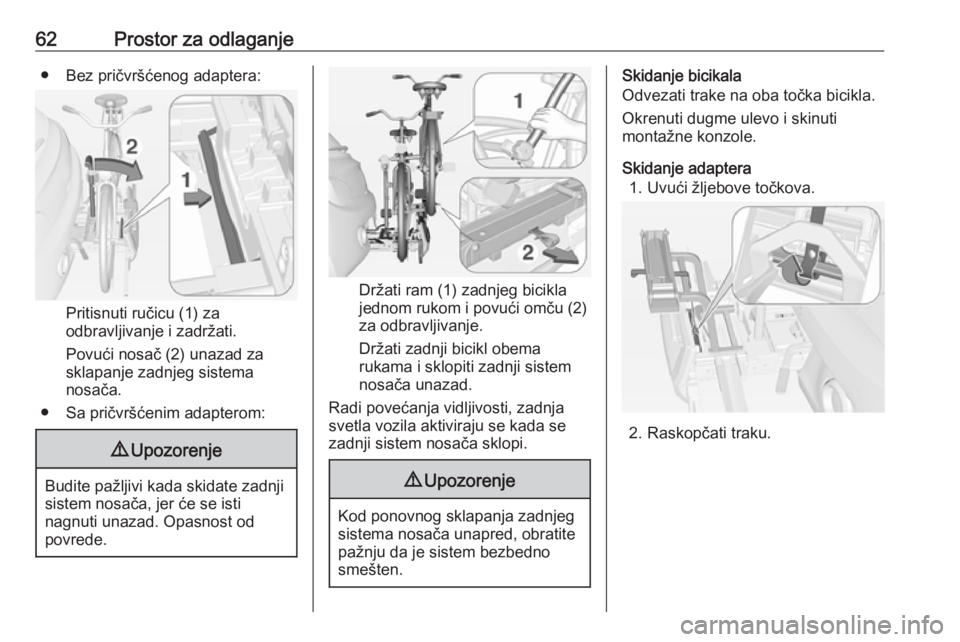

62Prostor za odlaganje● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Držati ram (1) zadnjeg bicikla jednom rukom i povući omču (2)
za odbravljivanje.
Držati zadnji bicikl obema rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera 1. Uvući žljebove točkova.
2. Raskopčati traku.

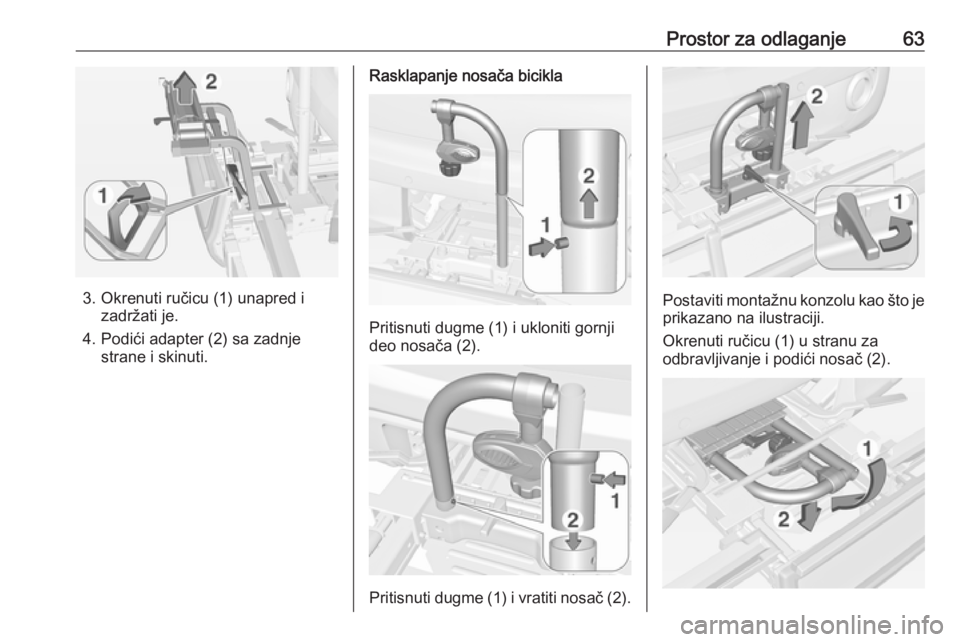

Prostor za odlaganje63
3. Okrenuti ručicu (1) unapred izadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača (2).
Pritisnuti dugme (1) i vratiti nosač (2).
Postaviti montažnu konzolu kao što je prikazano na ilustraciji.
Okrenuti ručicu (1) u stranu za
odbravljivanje i podići nosač (2).

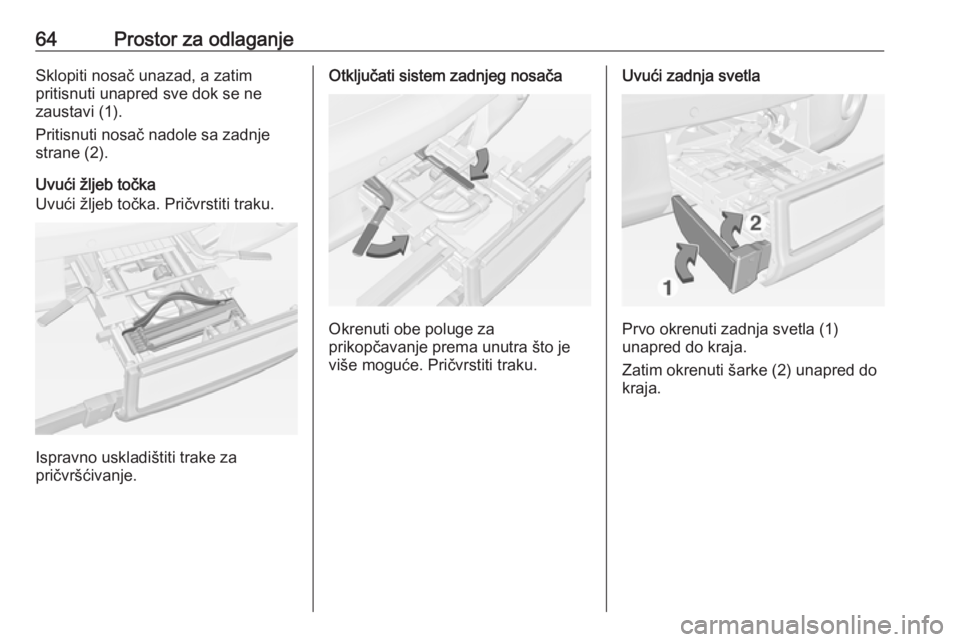

64Prostor za odlaganjeSklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Prvo okrenuti zadnja svetla (1)
unapred do kraja.
Zatim okrenuti šarke (2) unapred do
kraja.

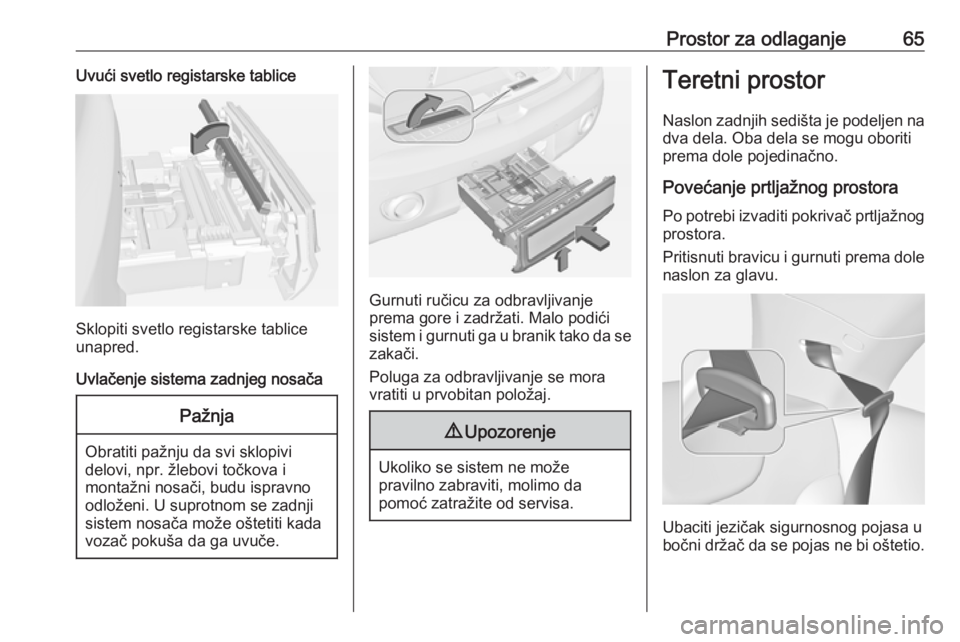

Prostor za odlaganje65Uvući svetlo registarske tablice
Sklopiti svetlo registarske tablice
unapred.
Uvlačenje sistema zadnjeg nosača
Pažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora
Po potrebi izvaditi pokrivač prtljažnog prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.

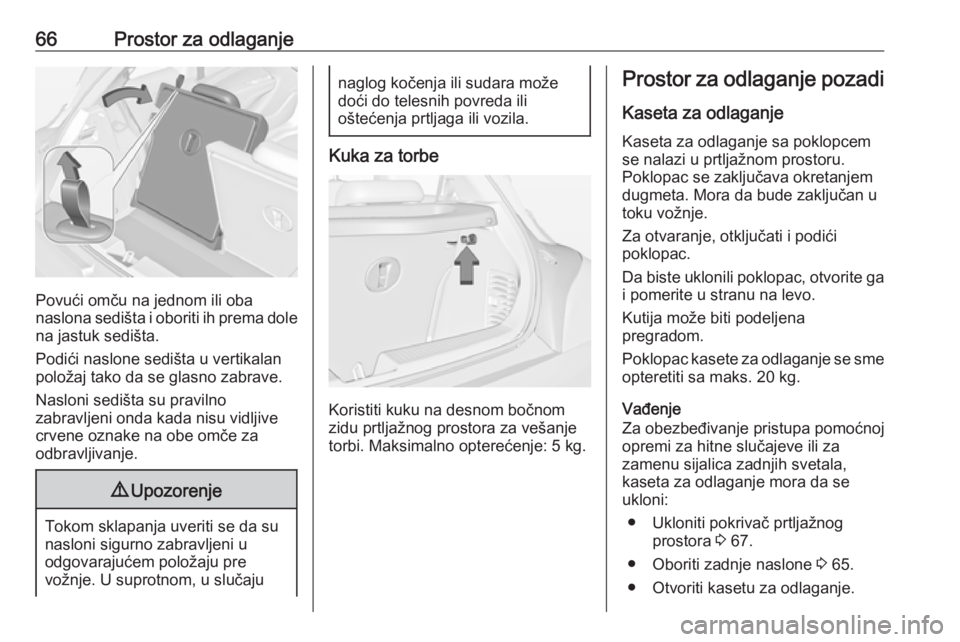

66Prostor za odlaganje
Povući omču na jednom ili oba
naslona sedišta i oboriti ih prema dole na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe omče za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg.
Prostor za odlaganje pozadi
Kaseta za odlaganje
Kaseta za odlaganje sa poklopcem se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme
opteretiti sa maks. 20 kg.
Vađenje
Za obezbeđivanje pristupa pomoćnoj
opremi za hitne slučajeve ili za
zamenu sijalica zadnjih svetala,
kaseta za odlaganje mora da se
ukloni:
● Ukloniti pokrivač prtljažnog prostora 3 67.
● Oboriti zadnje naslone 3 65.
● Otvoriti kasetu za odlaganje.

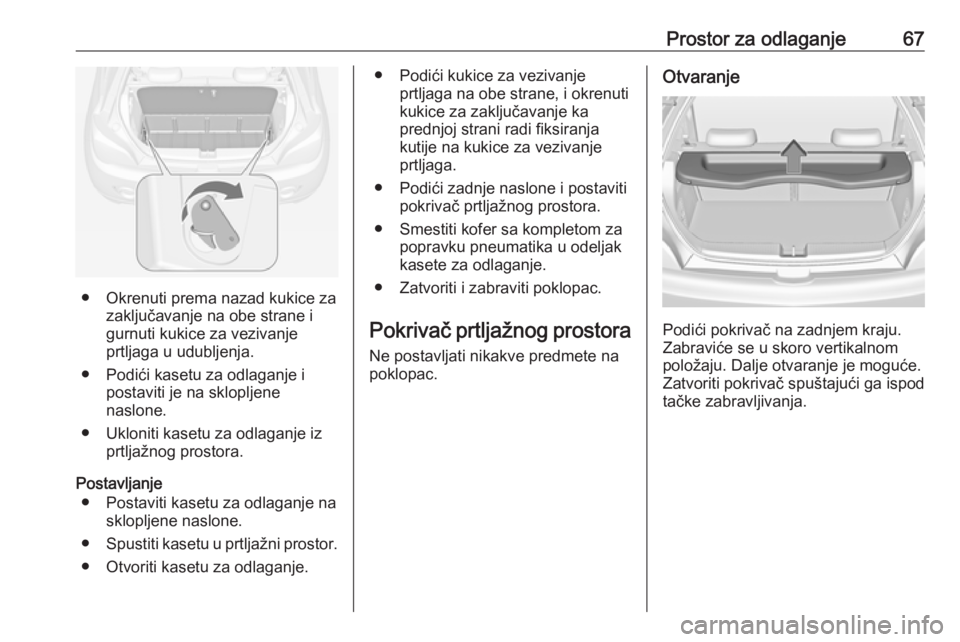

Prostor za odlaganje67
● Okrenuti prema nazad kukice zazaključavanje na obe strane i
gurnuti kukice za vezivanje
prtljaga u udubljenja.
● Podići kasetu za odlaganje i postaviti je na sklopljene
naslone.
● Ukloniti kasetu za odlaganje iz prtljažnog prostora.
Postavljanje ● Postaviti kasetu za odlaganje na sklopljene naslone.
● Spustiti kasetu u prtljažni prostor.
● Otvoriti kasetu za odlaganje.
● Podići kukice za vezivanje prtljaga na obe strane, i okrenutikukice za zaključavanje ka
prednjoj strani radi fiksiranja
kutije na kukice za vezivanje
prtljaga.
● Podići zadnje naslone i postaviti pokrivač prtljažnog prostora.
● Smestiti kofer sa kompletom za popravku pneumatika u odeljak
kasete za odlaganje.
● Zatvoriti i zabraviti poklopac.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.Otvaranje
Podići pokrivač na zadnjem kraju.
Zabraviće se u skoro vertikalnom
položaju. Dalje otvaranje je moguće.
Zatvoriti pokrivač spuštajući ga ispod
tačke zabravljivanja.

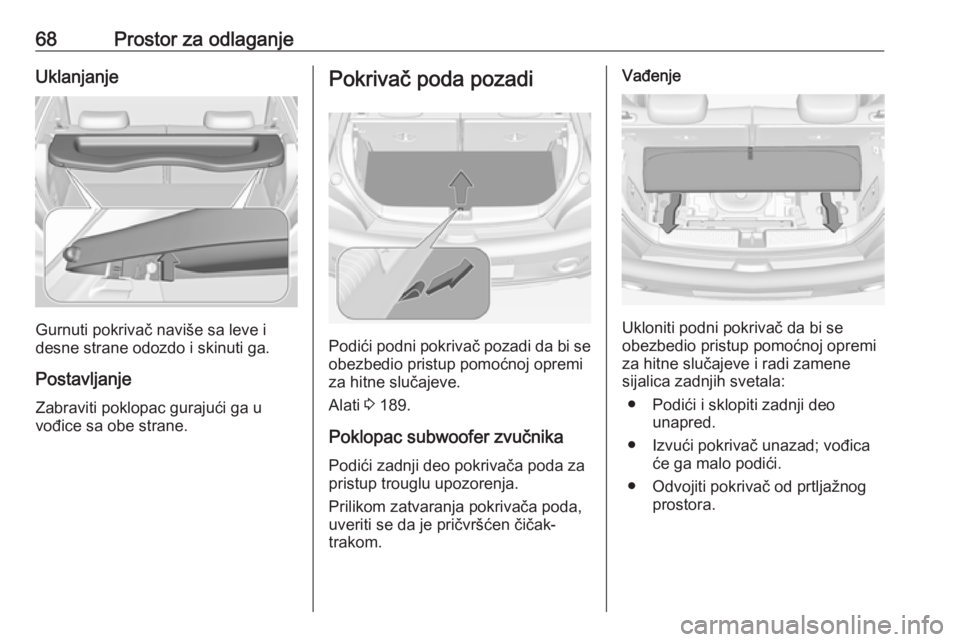

68Prostor za odlaganjeUklanjanje
Gurnuti pokrivač naviše sa leve i
desne strane odozdo i skinuti ga.
Postavljanje
Zabraviti poklopac gurajući ga u
vođice sa obe strane.
Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi se obezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 189.
Poklopac subwoofer zvučnika Podići zadnji deo pokrivača poda za
pristup trouglu upozorenja.
Prilikom zatvaranja pokrivača poda,
uveriti se da je pričvršćen čičak-
trakom.
Vađenje
Ukloniti podni pokrivač da bi se
obezbedio pristup pomoćnoj opremi
za hitne slučajeve i radi zamene
sijalica zadnjih svetala:
● Podići i sklopiti zadnji deo unapred.
● Izvući pokrivač unazad; vođica će ga malo podići.
● Odvojiti pokrivač od prtljažnog prostora.
