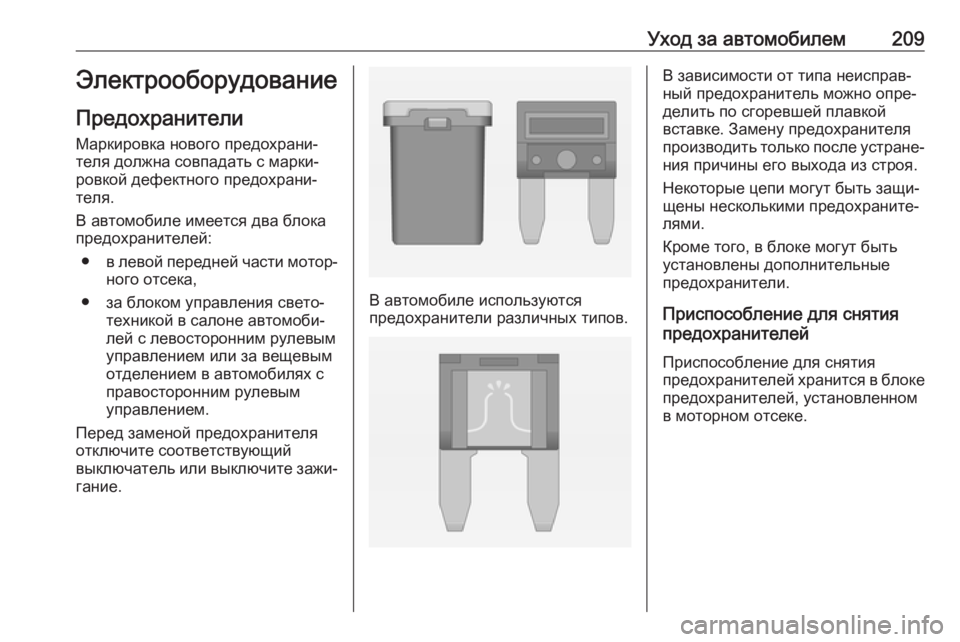

Уход за автомобилем209Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в левой передней части мотор‐
ного отсека,
● за блоком управления свето‐ техникой в салоне автомоби‐
лей с левосторонним рулевым
управлением или за вещевым
отделением в автомобилях с
правосторонним рулевым
управлением.
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

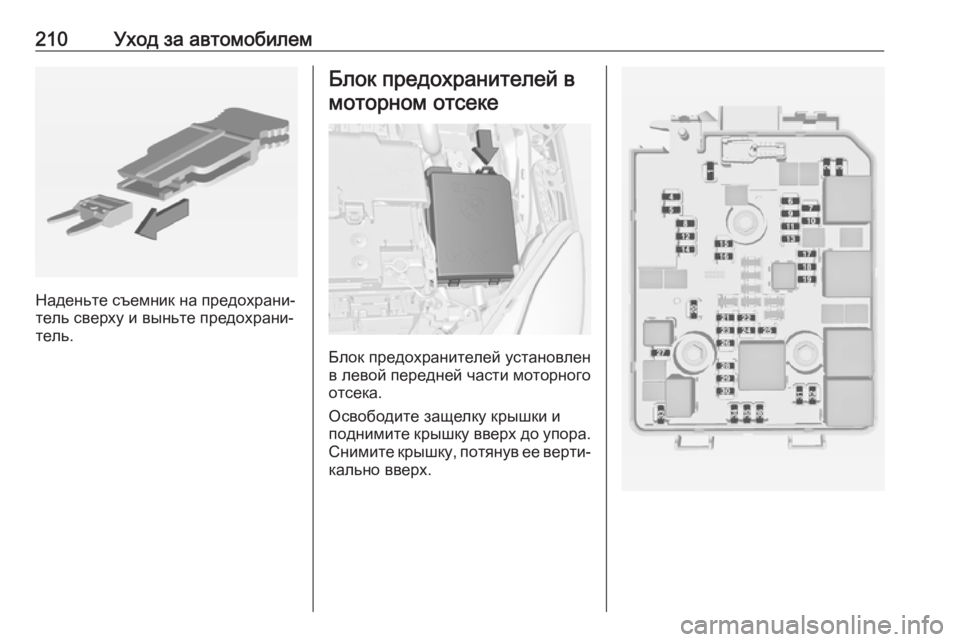

210Уход за автомобилем
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

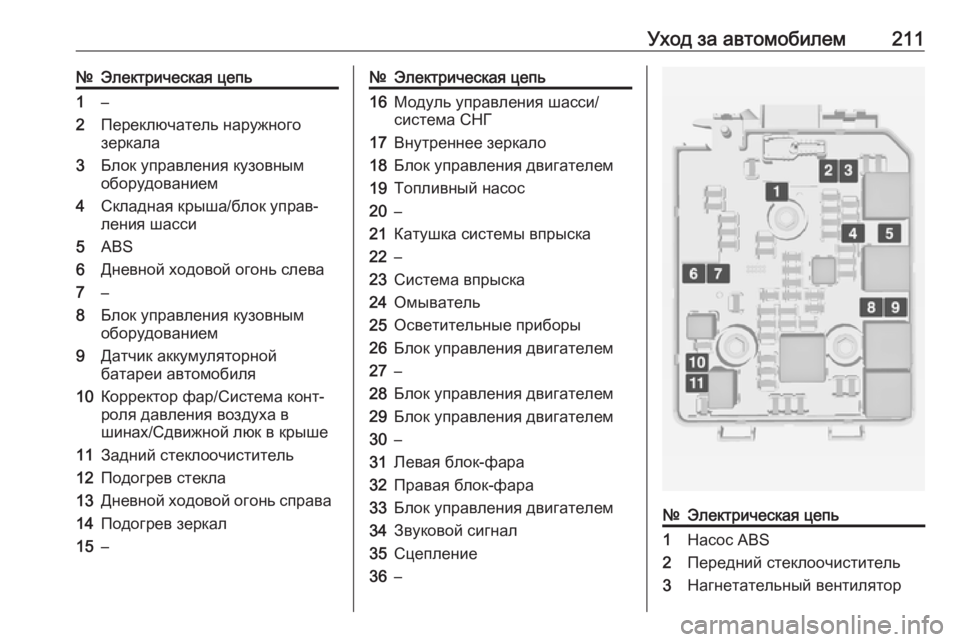

Уход за автомобилем211№Электрическая цепь1–2Переключатель наружного
зеркала3Блок управления кузовным
оборудованием4Складная крыша/блок управ‐
ления шасси5ABS6Дневной ходовой огонь слева7–8Блок управления кузовным
оборудованием9Датчик аккумуляторной
батареи автомобиля10Корректор фар/Система конт‐
роля давления воздуха в
шинах/Сдвижной люк в крыше11Задний стеклоочиститель12Подогрев стекла13Дневной ходовой огонь справа14Подогрев зеркал15–№Электрическая цепь16Модуль управления шасси/
система СНГ17Внутреннее зеркало18Блок управления двигателем19Топливный насос20–21Катушка системы впрыска22–23Система впрыска24Омыватель25Осветительные приборы26Блок управления двигателем27–28Блок управления двигателем29Блок управления двигателем30–31Левая блок-фара32Правая блок-фара33Блок управления двигателем34Звуковой сигнал35Сцепление36–№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор

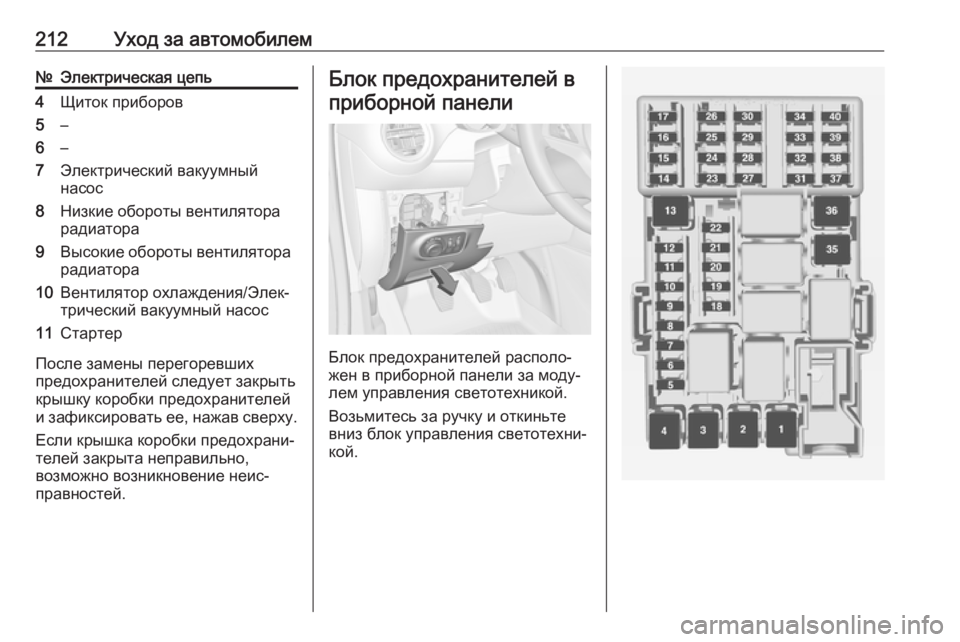

212Уход за автомобилем№Электрическая цепь4Щиток приборов5–6–7Электрический вакуумный
насос8Низкие обороты вентилятора
радиатора9Высокие обороты вентилятора радиатора10Вентилятор охлаждения/Элек‐
трический вакуумный насос11Стартер
После замены перегоревших
предохранителей следует закрыть крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

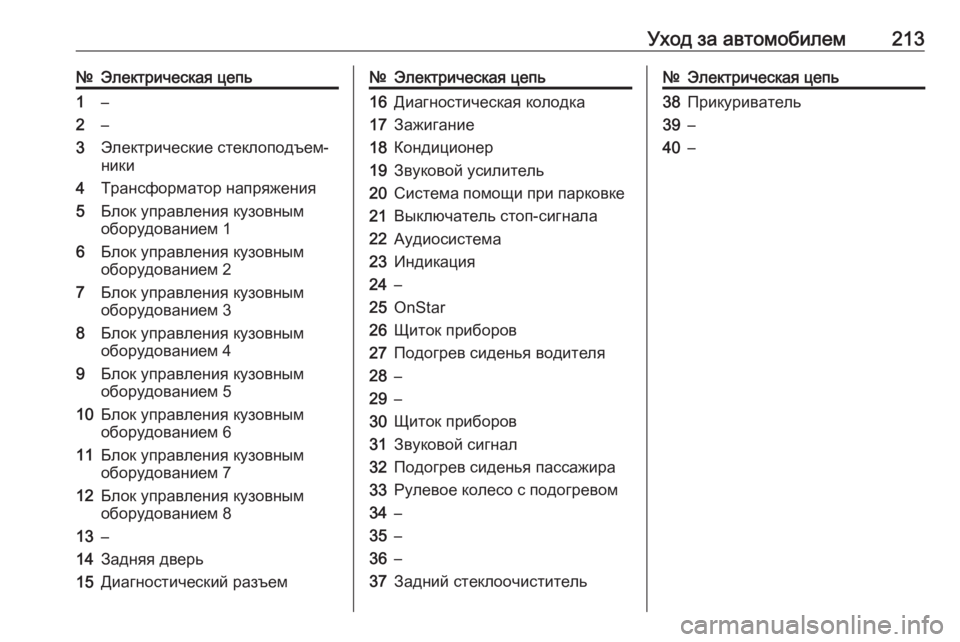

Уход за автомобилем213№Электрическая цепь1–2–3Электрические стеклоподъем‐ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным
оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь15Диагностический разъем№Электрическая цепь16Диагностическая колодка17Зажигание18Кондиционер19Звуковой усилитель20Система помощи при парковке21Выключатель стоп-сигнала22Аудиосистема23Индикация24–25OnStar26Щиток приборов27Подогрев сиденья водителя28–29–30Щиток приборов31Звуковой сигнал32Подогрев сиденья пассажира33Рулевое колесо с подогревом34–35–36–37Задний стеклоочиститель№Электрическая цепь38Прикуриватель39–40–

214Уход за автомобилемАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов,
который хранится под покрытием
пола багажного отделения. В
версии с ящиком для хранения
сначала выньте ящик 3 73.
На моделях с задней системой
перевозки грузов или с двигателем на сжиженном газе водительский
инструмент хранится вместе с
буксирной проушиной и комплек‐
том для ремонта шин в чемодане,
закрепленном ремнем на левой
боковой стенке багажного отделе‐
ния.В версии с ящиком для хранения
чемодан с инструментами, буксир‐
ная проушина и комплект для
ремонта шин находятся в отделе‐
нии ящика в багажном отделении
3 73.

Уход за автомобилем215
Нам моделях с сабвуфером води‐
тельский инструмент и буксирная
проушина хранятся вместе с комп‐
лектом для ремонта шин и знаком
аварийной остановки в отделении
под крышкой пола. Чтобы открыть
доступ к этому отсеку, необходимо сначала снять крышку пола. Для
этого поднимите заднюю часть
пола и потяните крышку пола назад
3 75.
Автомобили, оборудованные
запасным колесом
Домкрат, баллонный ключ, води‐
тельский инструмент и два ремня
для фиксации демонтированного
колеса размещены в отделении
для инструмента под крышкой пола багажного отделения 3 75.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо‐
биля. На заднем мосте всегда
следует использовать менее изно‐
шенные шины.

216Уход за автомобилемЗимние шины
Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 261.
Шины типоразмера 185/60 R15
можно использовать только в каче‐ стве зимних.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.
Обозначение шин
Например, 195/55 R 16 95 H195:ширина шины в мм55:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐ ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скоростикоторых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐
мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 257.
Шины с направленным
рисунком протектора
Шины с направленным рисунком протектора необходимо монтиро‐
вать в правильном направлении.
Направление вращения шины
указывается символом (например,
стрелкой) на боковине шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо.
Это также относится к автомоби‐
лям, оснащенным системой конт‐
роля давления в шинах.
Скрутите колпачок вентиля.

Уход за автомобилем217
Давление в шинах 3 261.
Табличка с данными о рекомендо‐
ванном давлении воздуха в шинах
расположена на торце правой
двери и содержит информацию о
типоразмерах шин, установленных
изготовителем автомобиля, и о
рекомендованном давлении
воздуха в шинах.
Данные о давлении приведены для холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в
шинах снижается безопасность, ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
В таблицах давлений в шинах
приведены все возможные
варианты шин 3 261.
Выберите размер шин.
Тип шин, утвержденный для
вашего автомобиля, указан в
сертификате соответствия ЕС на
ваш автомобиль или в других реги‐
страционных документах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Если необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание. Доведя давление воздуха в
шинах до нормы включите зажига‐
ние и выберите соответствующий
параметр в меню Нагрузка на
шины на дисплее информацион‐
ного центра водителя (DIC) 3 102.
Зависимость от температуры
Давление воздуха зависит от
температуры шины. Во время
движения шина разогревается, и
давление в ней увеличивается.
Давление в шинах, указанное на

218Уход за автомобилемнаклейке и в таблице с данными о
давлении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на
дисплее информационного центра
водителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после
охлаждения шины не является
признаком утечки воздуха.
Система контролядавления в шинах
Система контроля давления в
шинах при скорости движения
автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что сертификат одобрения типа
транспортного средства будет недействителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите кнопку MENU, чтобы
выбрать Меню информации
автомобиля X .
