OPEL ADAM 2018.5 Gebruikershandleiding (in Dutch)

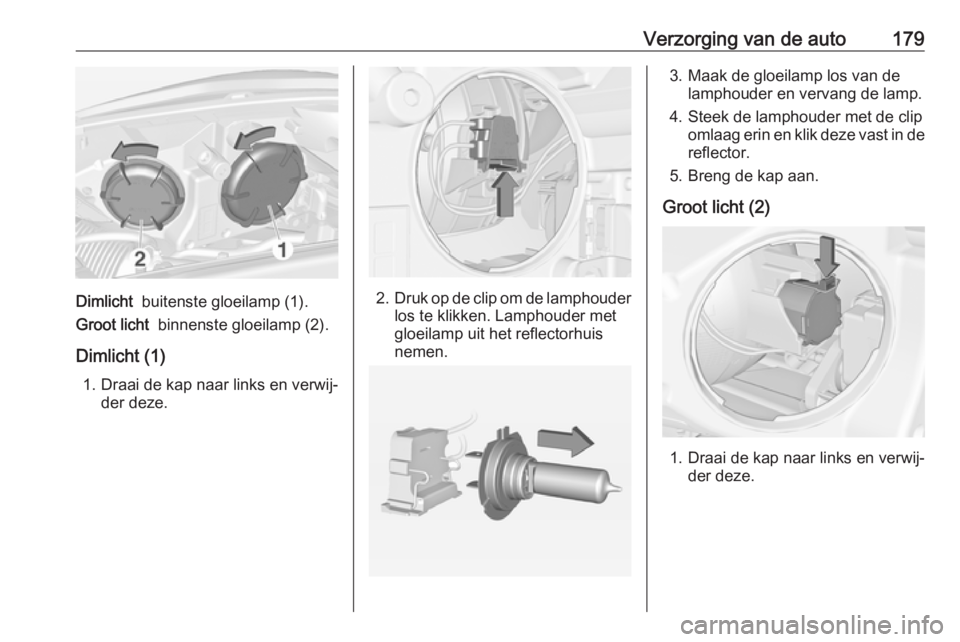

Verzorging van de auto179
Dimlicht buitenste gloeilamp (1).
Groot licht binnenste gloeilamp (2).
Dimlicht (1) 1. Draai de kap naar links en verwij‐ der deze.2. Druk op de clip om de lamphouder
los te klikken. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder met de clip omlaag erin en klik deze vast in de
reflector.
5. Breng de kap aan.
Groot licht (2)
1. Draai de kap naar links en verwij‐ der deze.

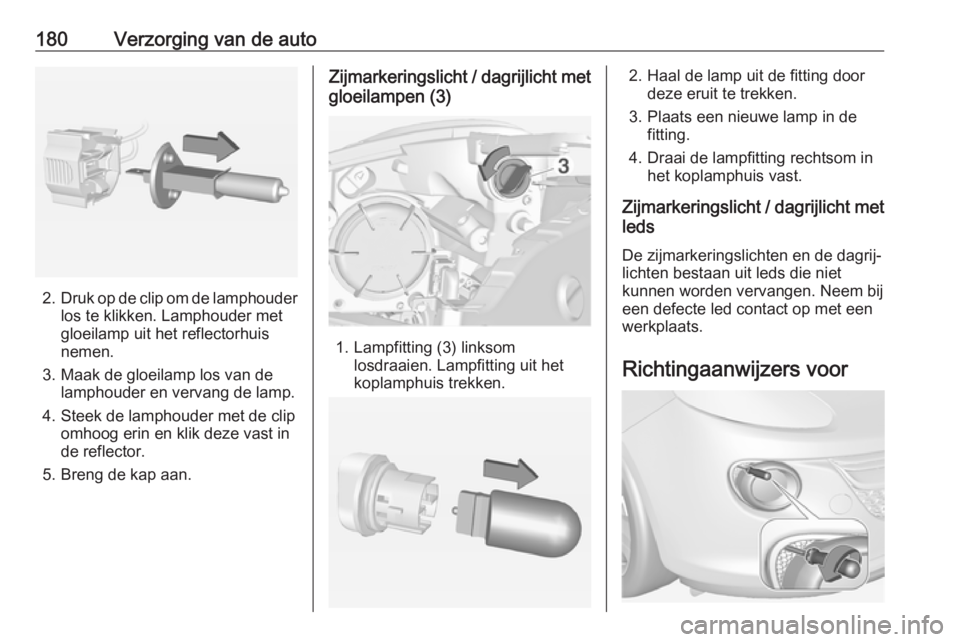

180Verzorging van de auto
2.Druk op de clip om de lamphouder
los te klikken. Lamphouder met
gloeilamp uit het reflectorhuis
nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder met de clip omhoog erin en klik deze vast in
de reflector.
5. Breng de kap aan.
Zijmarkeringslicht / dagrijlicht met gloeilampen (3)
1. Lampfitting (3) linksom losdraaien. Lampfitting uit het
koplamphuis trekken.
2. Haal de lamp uit de fitting door deze eruit te trekken.
3. Plaats een nieuwe lamp in de fitting.
4. Draai de lampfitting rechtsom in het koplamphuis vast.
Zijmarkeringslicht / dagrijlicht met leds
De zijmarkeringslichten en de dagrij‐
lichten bestaan uit leds die niet
kunnen worden vervangen. Neem bij
een defecte led contact op met een
werkplaats.
Richtingaanwijzers voor

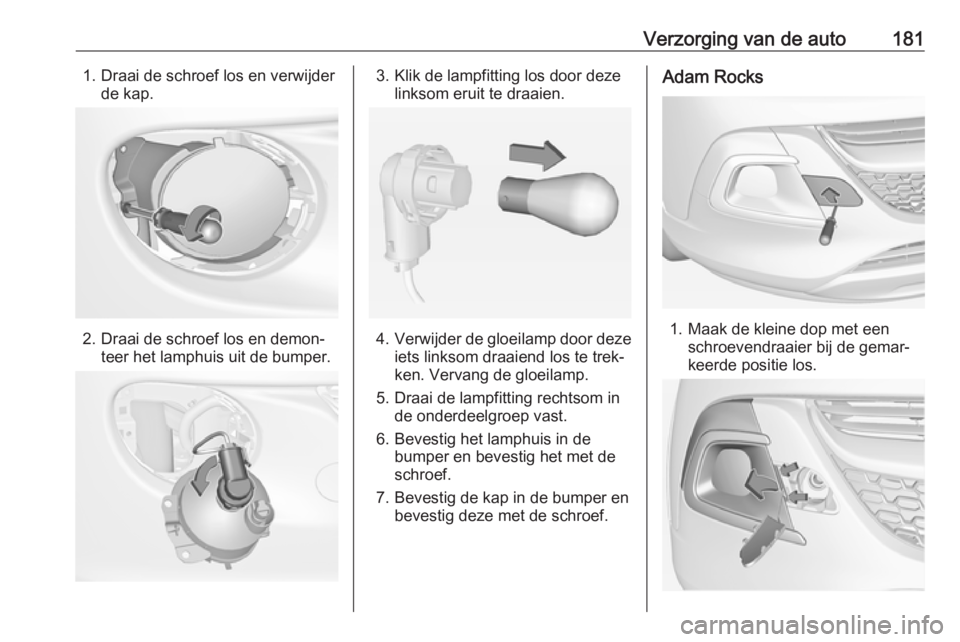

Verzorging van de auto1811. Draai de schroef los en verwijderde kap.
2. Draai de schroef los en demon‐ teer het lamphuis uit de bumper.
3. Klik de lampfitting los door dezelinksom eruit te draaien.
4.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Bevestig het lamphuis in de bumper en bevestig het met de
schroef.
7. Bevestig de kap in de bumper en bevestig deze met de schroef.
Adam Rocks
1. Maak de kleine dop met een schroevendraaier bij de gemar‐
keerde positie los.

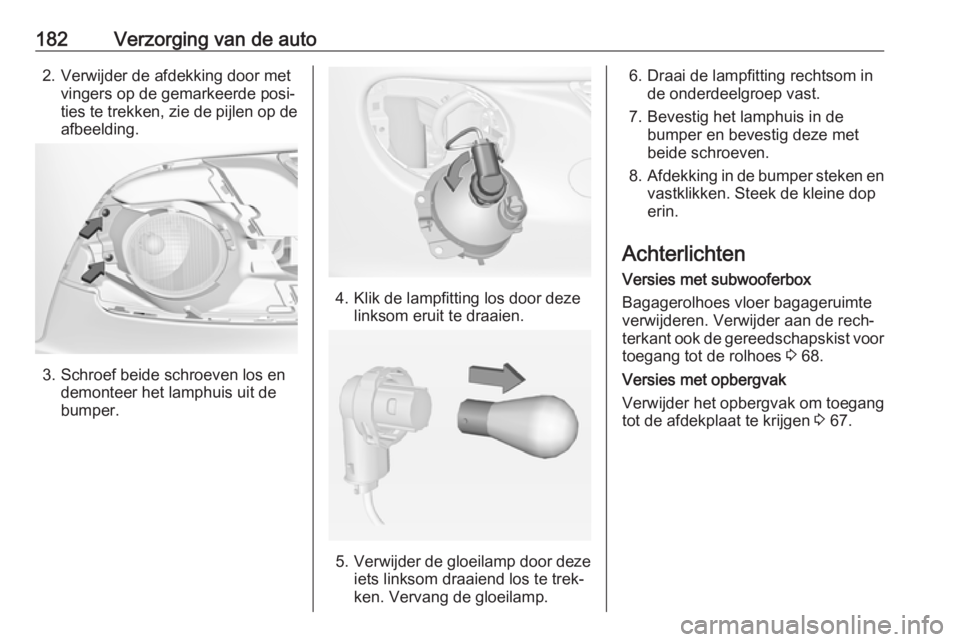

182Verzorging van de auto2. Verwijder de afdekking door metvingers op de gemarkeerde posi‐
ties te trekken, zie de pijlen op de
afbeelding.
3. Schroef beide schroeven los en demonteer het lamphuis uit de
bumper.
4. Klik de lampfitting los door deze linksom eruit te draaien.
5.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
6. Draai de lampfitting rechtsom in de onderdeelgroep vast.
7. Bevestig het lamphuis in de bumper en bevestig deze met
beide schroeven.
8. Afdekking in de bumper steken en
vastklikken. Steek de kleine dop
erin.
Achterlichten Versies met subwooferbox
Bagagerolhoes vloer bagageruimte
verwijderen. Verwijder aan de rech‐
terkant ook de gereedschapskist voor
toegang tot de rolhoes 3 68.
Versies met opbergvak
Verwijder het opbergvak om toegang
tot de afdekplaat te krijgen 3 67.

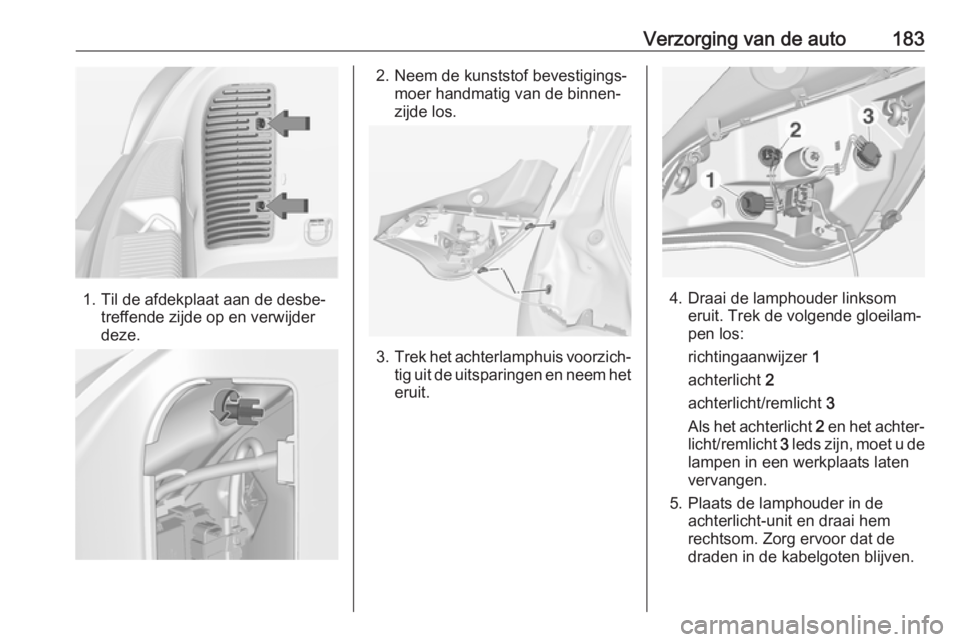

Verzorging van de auto183
1. Til de afdekplaat aan de desbe‐treffende zijde op en verwijder
deze.
2. Neem de kunststof bevestigings‐ moer handmatig van de binnen‐
zijde los.
3. Trek het achterlamphuis voorzich‐
tig uit de uitsparingen en neem het eruit.
4. Draai de lamphouder linksom eruit. Trek de volgende gloeilam‐
pen los:
richtingaanwijzer 1
achterlicht 2
achterlicht/remlicht 3
Als het achterlicht 2 en het achter‐
licht/remlicht 3 leds zijn, moet u de
lampen in een werkplaats laten
vervangen.
5. Plaats de lamphouder in de achterlicht-unit en draai hem
rechtsom. Zorg ervoor dat de
draden in de kabelgoten blijven.

184Verzorging van de auto
Breng het lamphuis met de borg‐
pennen in de uitsparingen van de
carrosserie aan en draai de kunst‐
stof bevestigingsmoer vanuit de
binnenkant van de bagageruimte
vast. Trek de ronde pakking over
de uitsparing in het lamphuis.
Sluit het deksel en klik het vast.
Achteruitrijlicht / mistachterlicht
Het achteruitrijlicht zit rechts op de
bumper en het mistachterlicht zit links op de bumper.
De beschrijving voor het vervangen
van gloeilampen is bij beide lichten identiek.1. Draai de schroef los en verwijder de kap.
2. Draai de schroef los en demon‐ teer het lamphuis uit de bumper.
3. Klik de lampfitting los door dezelinksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.

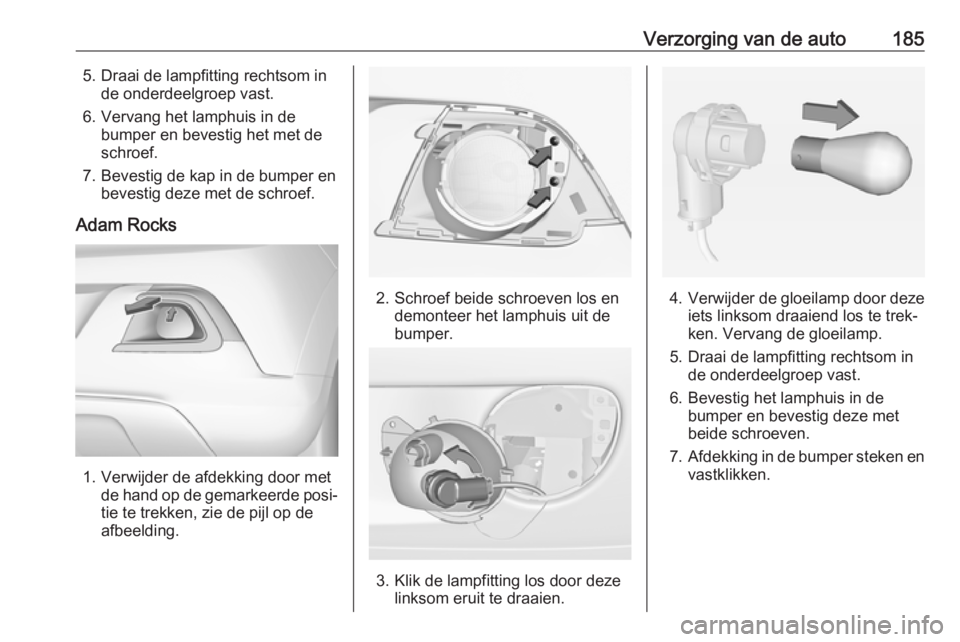

Verzorging van de auto1855. Draai de lampfitting rechtsom inde onderdeelgroep vast.
6. Vervang het lamphuis in de bumper en bevestig het met de
schroef.
7. Bevestig de kap in de bumper en bevestig deze met de schroef.
Adam Rocks
1. Verwijder de afdekking door met de hand op de gemarkeerde posi‐
tie te trekken, zie de pijl op de
afbeelding.
2. Schroef beide schroeven los en
demonteer het lamphuis uit de
bumper.
3. Klik de lampfitting los door deze linksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Bevestig het lamphuis in de bumper en bevestig deze met
beide schroeven.
7. Afdekking in de bumper steken en
vastklikken.

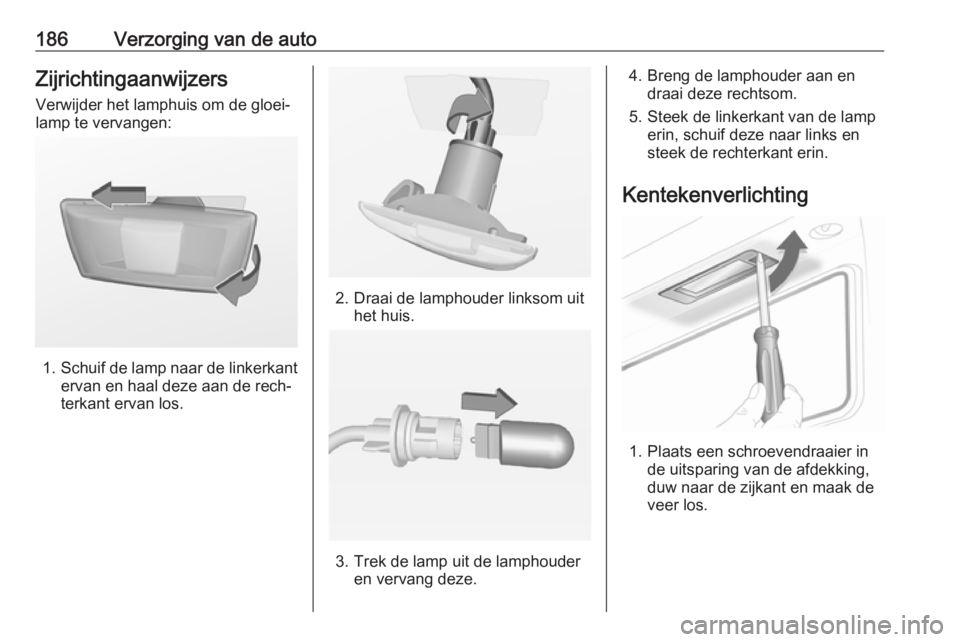

186Verzorging van de autoZijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouder en vervang deze.
4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.

Verzorging van de auto187

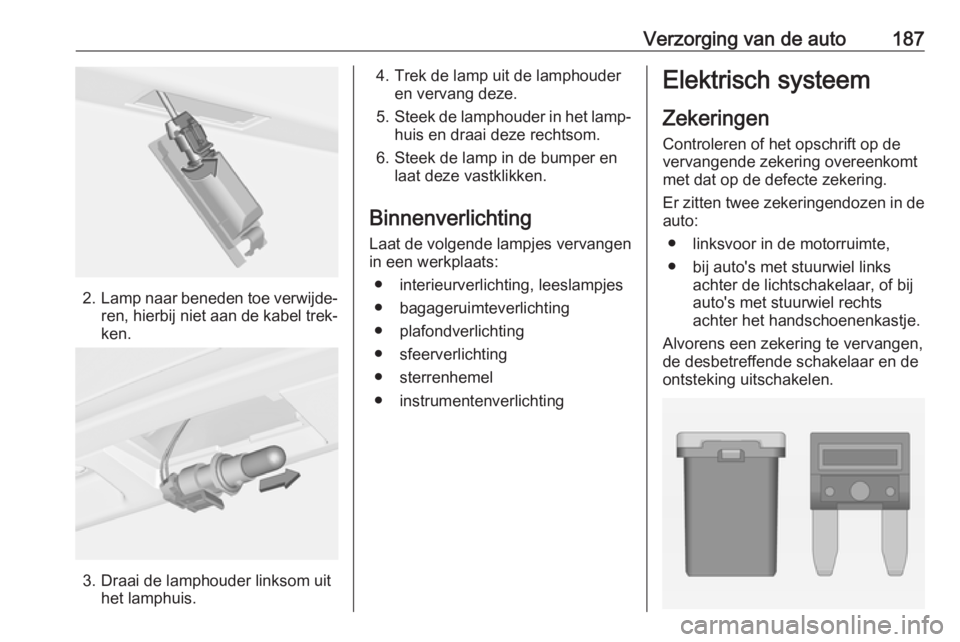

2.Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Laat de volgende lampjes vervangen
in een werkplaats:
● interieurverlichting, leeslampjes
● bagageruimteverlichting
● plafondverlichting
● sfeerverlichting
● sterrenhemel
● instrumentenverlichtingElektrisch systeem
Zekeringen
Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte,
● bij auto's met stuurwiel links achter de lichtschakelaar, of bij
auto's met stuurwiel rechts
achter het handschoenenkastje.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.

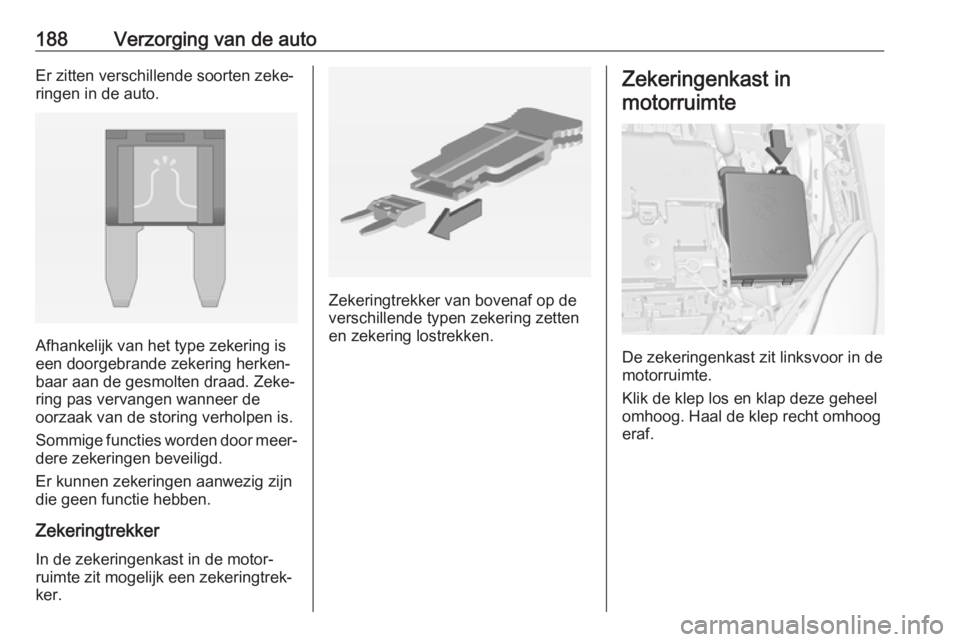

188Verzorging van de autoEr zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
