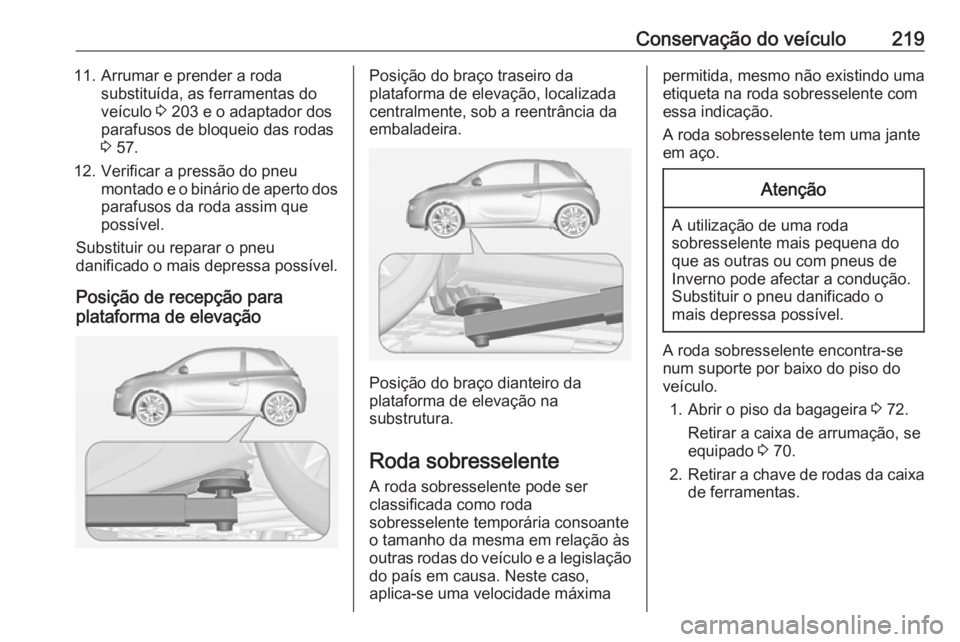

Conservação do veículo21911. Arrumar e prender a rodasubstituída, as ferramentas do
veículo 3 203 e o adaptador dos
parafusos de bloqueio das rodas 3 57.
12. Verificar a pressão do pneu montado e o binário de aperto dosparafusos da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.
Posição de recepção para
plataforma de elevaçãoPosição do braço traseiro da
plataforma de elevação, localizada
centralmente, sob a reentrância da
embaladeira.
Posição do braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente A roda sobresselente pode ser
classificada como roda
sobresselente temporária consoante
o tamanho da mesma em relação às
outras rodas do veículo e a legislação
do país em causa. Neste caso,
aplica-se uma velocidade máxima
permitida, mesmo não existindo uma
etiqueta na roda sobresselente com
essa indicação.
A roda sobresselente tem uma jante
em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente encontra-se
num suporte por baixo do piso do
veículo.
1. Abrir o piso da bagageira 3 72.
Retirar a caixa de arrumação, se
equipado 3 70.
2. Retirar a chave de rodas da caixa
de ferramentas.

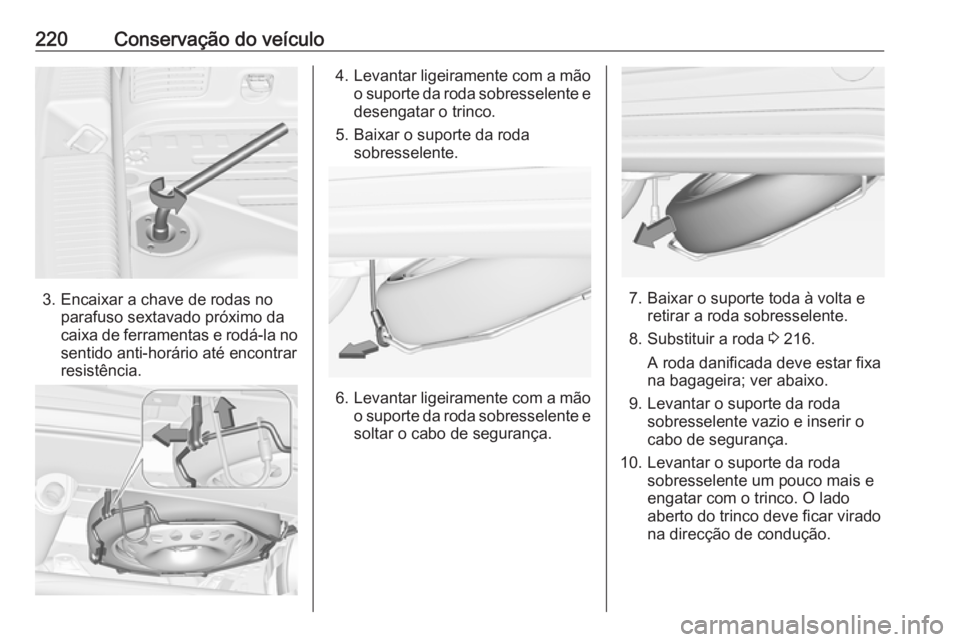

220Conservação do veículo
3. Encaixar a chave de rodas noparafuso sextavado próximo da
caixa de ferramentas e rodá-la no
sentido anti-horário até encontrar
resistência.
4. Levantar ligeiramente com a mão
o suporte da roda sobresselente e
desengatar o trinco.
5. Baixar o suporte da roda sobresselente.
6.Levantar ligeiramente com a mão
o suporte da roda sobresselente e
soltar o cabo de segurança.
7. Baixar o suporte toda à volta e retirar a roda sobresselente.
8. Substituir a roda 3 216.
A roda danificada deve estar fixa
na bagageira; ver abaixo.
9. Levantar o suporte da roda sobresselente vazio e inserir o
cabo de segurança.
10. Levantar o suporte da roda sobresselente um pouco mais e
engatar com o trinco. O lado
aberto do trinco deve ficar virado
na direcção de condução.

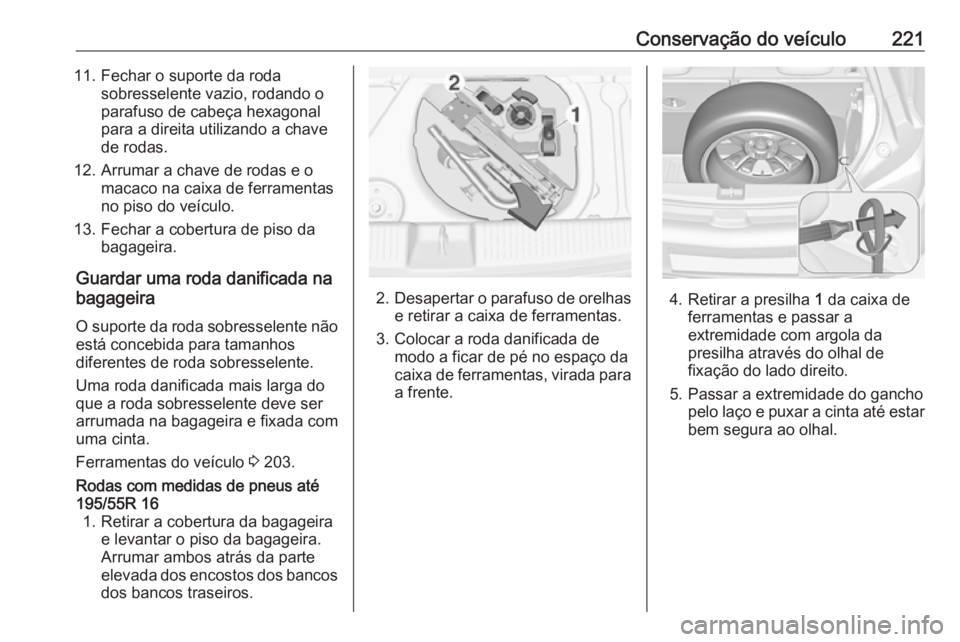

Conservação do veículo22111. Fechar o suporte da rodasobresselente vazio, rodando o
parafuso de cabeça hexagonal
para a direita utilizando a chave
de rodas.
12. Arrumar a chave de rodas e o macaco na caixa de ferramentas
no piso do veículo.
13. Fechar a cobertura de piso da bagageira.
Guardar uma roda danificada na
bagageira
O suporte da roda sobresselente não está concebida para tamanhos
diferentes de roda sobresselente.
Uma roda danificada mais larga do
que a roda sobresselente deve ser
arrumada na bagageira e fixada com
uma cinta.
Ferramentas do veículo 3 203.Rodas com medidas de pneus até
195/55R 16 1. Retirar a cobertura da bagageira e levantar o piso da bagageira.
Arrumar ambos atrás da parte
elevada dos encostos dos bancos dos bancos traseiros.
2. Desapertar o parafuso de orelhas
e retirar a caixa de ferramentas.
3. Colocar a roda danificada de modo a ficar de pé no espaço da
caixa de ferramentas, virada para
a frente.4. Retirar a presilha 1 da caixa de
ferramentas e passar a
extremidade com argola da
presilha através do olhal de
fixação do lado direito.
5. Passar a extremidade do gancho pelo laço e puxar a cinta até estar
bem segura ao olhal.

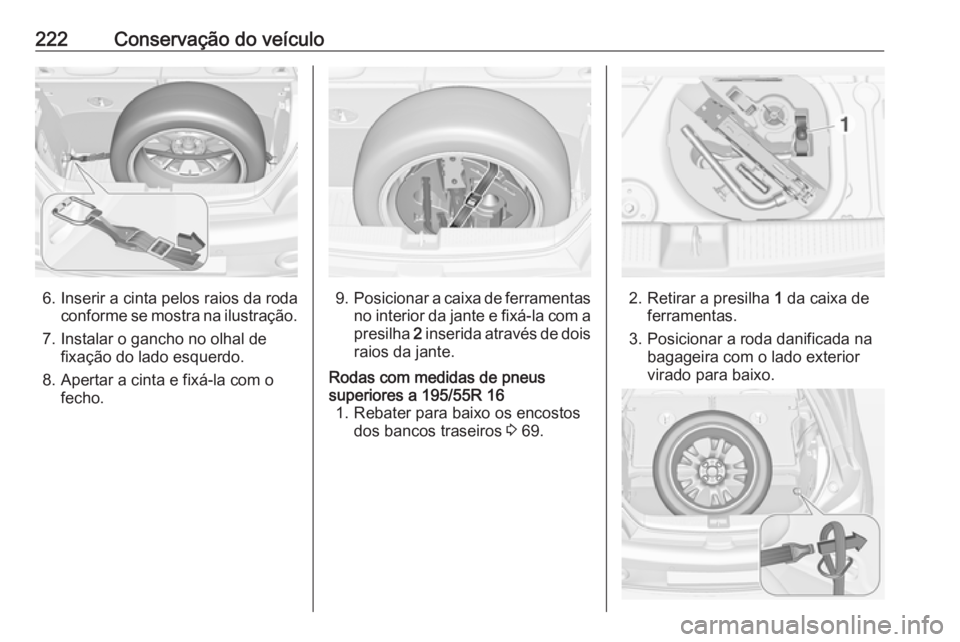

222Conservação do veículo
6. Inserir a cinta pelos raios da rodaconforme se mostra na ilustração.
7. Instalar o gancho no olhal de fixação do lado esquerdo.
8. Apertar a cinta e fixá-la com o fecho.9.Posicionar a caixa de ferramentas
no interior da jante e fixá-la com a presilha 2 inserida através de dois
raios da jante.
Rodas com medidas de pneus
superiores a 195/55R 16 1. Rebater para baixo os encostos dos bancos traseiros 3 69.
2. Retirar a presilha 1 da caixa de
ferramentas.
3. Posicionar a roda danificada na bagageira com o lado exterior
virado para baixo.

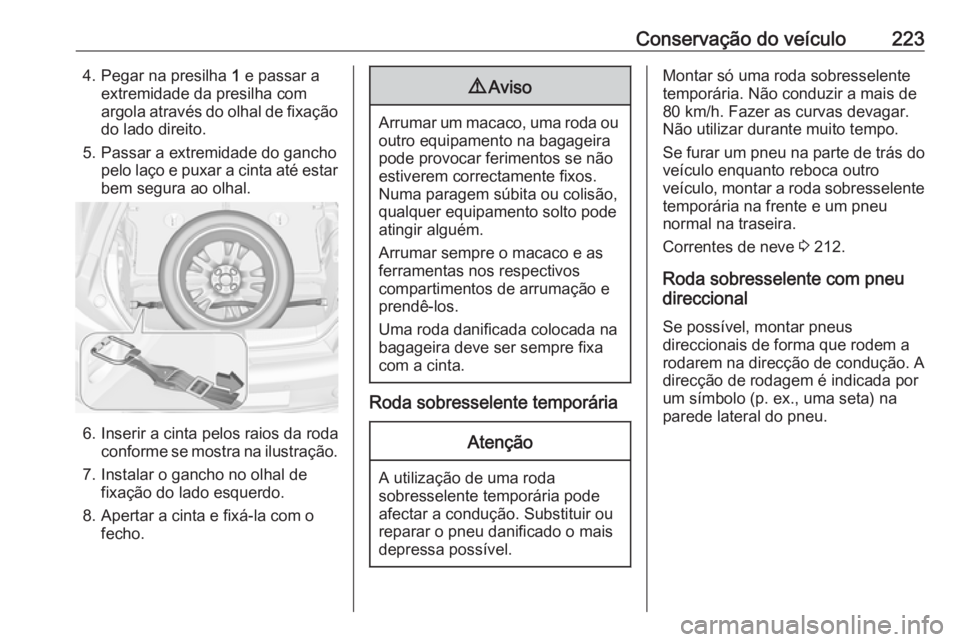

Conservação do veículo2234. Pegar na presilha 1 e passar a
extremidade da presilha com
argola através do olhal de fixação do lado direito.
5. Passar a extremidade do gancho pelo laço e puxar a cinta até estarbem segura ao olhal.
6. Inserir a cinta pelos raios da roda conforme se mostra na ilustração.
7. Instalar o gancho no olhal de fixação do lado esquerdo.
8. Apertar a cinta e fixá-la com o fecho.
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem correctamente fixos.
Numa paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as ferramentas nos respectivos
compartimentos de arrumação e
prendê-los.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente temporária pode
afectar a condução. Substituir ou
reparar o pneu danificado o mais
depressa possível.
Montar só uma roda sobresselente temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar.
Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes de neve 3 212.
Roda sobresselente com pneu
direccional
Se possível, montar pneus
direccionais de forma que rodem a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.

224Conservação do veículoO indicado a seguir aplica-se a pneusmontados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com um
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido
contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar a
temperaturas de 0 °C.
Descongelar a bateria congelada
antes de ligar os cabos auxiliares de arranque.
● Quando manusear uma bateria usar óculos e roupa de
protecção.
● Utilizar um auxiliar de arranque da bateria com a mesma tensão
(12 V). A sua capacidade (Ah)
não deve ser inferior à
capacidade da bateria
descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e com uma secção transversal de
pelo menos 16 mm 2
.
● Não desligar a bateria descarregada do veículo.

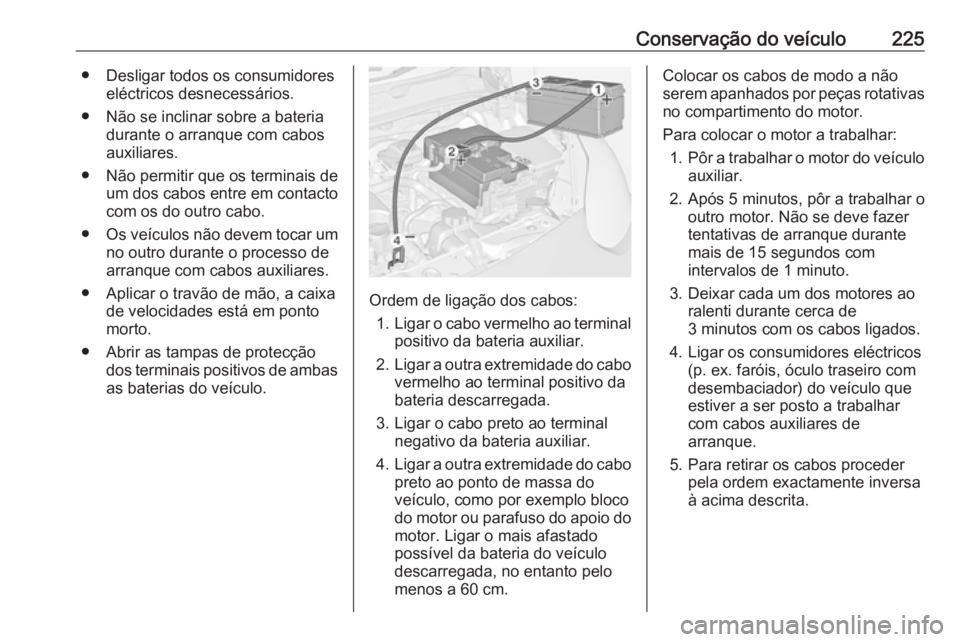

Conservação do veículo225● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria durante o arranque com cabos
auxiliares.
● Não permitir que os terminais de um dos cabos entre em contactocom os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, a caixa de velocidades está em ponto
morto.
● Abrir as tampas de protecção dos terminais positivos de ambasas baterias do veículo.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo da
bateria descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do
motor. Ligar o mais afastado
possível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, pôr a trabalhar o outro motor. Não se deve fazer
tentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de
3 minutos com os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.

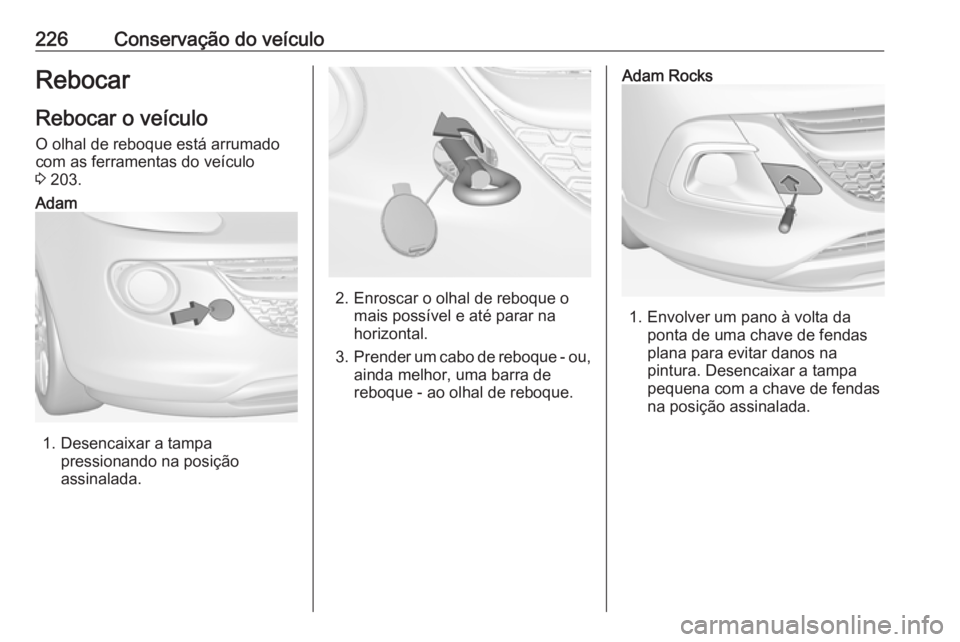

226Conservação do veículoRebocar
Rebocar o veículo
O olhal de reboque está arrumado com as ferramentas do veículo
3 203.Adam
1. Desencaixar a tampa
pressionando na posição
assinalada.2. Enroscar o olhal de reboque o mais possível e até parar na
horizontal.
3. Prender um cabo de reboque - ou,
ainda melhor, uma barra de
reboque - ao olhal de reboque.
Adam Rocks
1. Envolver um pano à volta da ponta de uma chave de fendas
plana para evitar danos na
pintura. Desencaixar a tampa
pequena com a chave de fendas
na posição assinalada.

Conservação do veículo227
2. Enroscar o olhal de reboque omais possível e até parar na
horizontal.
3. Prender um cabo de reboque - ou,
ainda melhor, uma barra de
reboque - ao olhal de reboque.
Informação geral
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar a roda da direcção e se poder utilizar luzesdos travões, buzina e limpa-
pára-brisas.
Mudar a alavanca seletora para a
posição de ponto morto.Desengatar o travão de mão.Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Quando o motor está desligado, é
necessária mais força para travar e
mexer a direcção.
Para evitar a entrada de gases de escape do veículo rebocador, ligar a
recirculação do ar e fechar os vidros.
Veículos com caixa de velocidades
manual robotizada: o veículo apenas
deve ser rebocado virado para a
frente com o eixo dianteiro levantado
do chão.
Recorrer a uma oficina.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa e encaixar no para-
-choques.
Rebocar outro veículo
Adam
Envolver um pano à volta da ponta deuma chave de fendas plana para
evitar danos na pintura. Inserir a
chave de parafusos na ranhura
existente na curva inferior da tampa.
Desencaixar a tampa deslocando
cuidadosamente para baixo a chave
de parafusos.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 203.

228Conservação do veículo
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
O olhal de fixação na traseira, por
baixo do veículo, nunca deve ser
utilizado como olhal de reboque.
Prender um cabo de reboque - ou, ainda melhor, uma barra de reboque- ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Atenção
Conduzir devagar. Não conduzir
com movimentos bruscos. Força
de tracção em excesso pode
danificar o veículo.
Depois de rebocar, desaparafusar o
olhal de reboque.
Inserir a tampa e encaixar no pára-
-choques.
Adam Rocks
Não é possível rebocar outro veículo.
Conservação do
veículo
Conservação da carroçaria Fechaduras
As fechaduras são lubrificadas na fábrica com uma massa para
canhões de fechadura de elevada
qualidade. Utilizar um agente
descongelante apenas quando
absolutamente necessário, já que
esse remove a lubrificação e dificulta
o funcionamento das fechaduras.
Depois de utilizar um agente
descongelante, proceder à
lubrificação das fechaduras numa oficina.
LavagemAdam sem tecto de abrir dobrável:
A pintura do veículo é exposta a
influências do ambiente. Lavar e
encerar o veículo regularmente.
Ao utilizar estações de lavagem
automática, seleccionar um
programa que inclua enceragem. Restrições para peças da carroçaria
