Näidikud ja juhtseadised79Pistikupesad
12 V pistikupesa asub keskkonsoolil.
Maksimaalset võimsustarvet 120 W
ei tohi ületada.
Süüte väljalülitamisel lülitatakse
pistikupesa välja. Lisaks lülitatakse pistikupesad välja, kui sõiduki aku
pinge on madal.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ei tohi ühendada mitte mingisuguseid vooluandvaid seadmeid (nt elektrilisi
laadimisseadmeid või akusid).
Pistikupesa ei tohi kahjustada
ebasobivate pistikute kasutamisega.
Peatamis-käivitussüsteem 3 132.
Induktiivne laadimine9 Hoiatus
Induktiivne laadimine võib
mõjutada südamestimulaatoreid ja muid meditsiiniseadmeid. Kuivõimalik, pöörduge enne
induktiivse laadimisseadme
kasutamist meditsiinipersonali
poole.
9 Hoiatus
Enne mobiilseadme laadimist
eemaldage laadimisseadmest
kõik metallesemed, sest need
võivad väga tuliseks muutuda.
Seadme laadimiseks peab süüde
olema sisse lülitatud.
LED-märgutuli laadimisseadmel (vt
noolt):
● Roheline sümbol põleb: - tuvastati induktiivse
laadimisega mobiilseade.
● Põleb kollane sümbol: - Laadimisalas tuvastati metallist
objekte. Laadimise
võimaldamiseks eemaldage
objektid.
- mobiilseade pole õigesti
paigutatud.

80Näidikud ja juhtseadisedPMA- või Qi-ühilduvaid
mobiiliseadmeid saab laadida
induktiivselt.
Mõne mobiilseadme korral võib
induktiivseks laadimiseks osutuda
vajalikuks tagakaas koos
kokkuehitatud mähisega või vastav
kaitsekate.
Laadimisseadmesse mahtumiseks ei
tohi mobiiliseadme laius ületada
8 cm ja pikkus 15 cm.
Mobiilseadme kaitsekate võib
mõjutada induktiivset laadimist.
Mobiiliseadme laadimine: 1. Eemaldage laadimisseadmest kõik objektid.
2. Asetage mobiilseade laadimisseadmesse nii, et ekraan
jääb ülespoole.
3. Jälgige, et mobiilseade asuks laadimisseadme parempoolses
alumises nurgas.
Juhul, kui kollane LED süttib: 1. Eemaldage mobiilseade laadimisseadmest.
2. Pöörake mobiilseadet 180°.3. Oodake pärast LED-i kustumist 3 sekundit ja pange mobiilseade
uuesti laadimisseadmele.
4. Jälgige, et mobiilseade asuks laadimisseadme parempoolses
alumises nurgas.
Sigaretisüütel
Sigaretisüütel asub keskkonsoolis.
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Äravõetava tuhatoosi võib paigutada
topsihoidikusse.

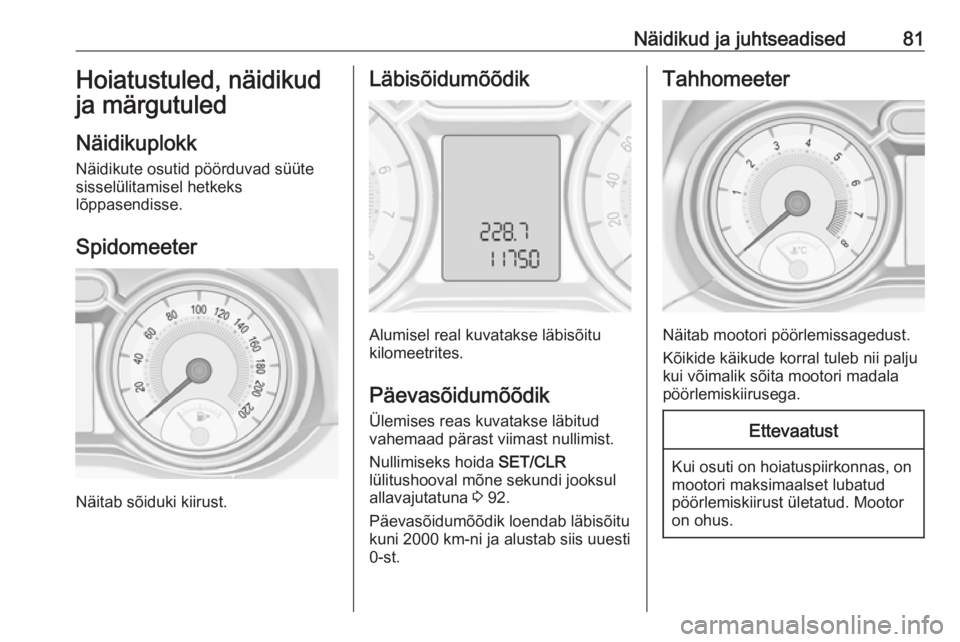

Näidikud ja juhtseadised81Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk Näidikute osutid pöörduvad süüte
sisselülitamisel hetkeks
lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu
kilomeetrites.
Päevasõidumõõdik Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Nullimiseks hoida SET/CLR
lülitushooval mõne sekundi jooksul
allavajutatuna 3 92.
Päevasõidumõõdik loendab läbisõitu kuni 2000 km-ni ja alustab siis uuesti
0-st.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita mootori madala
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

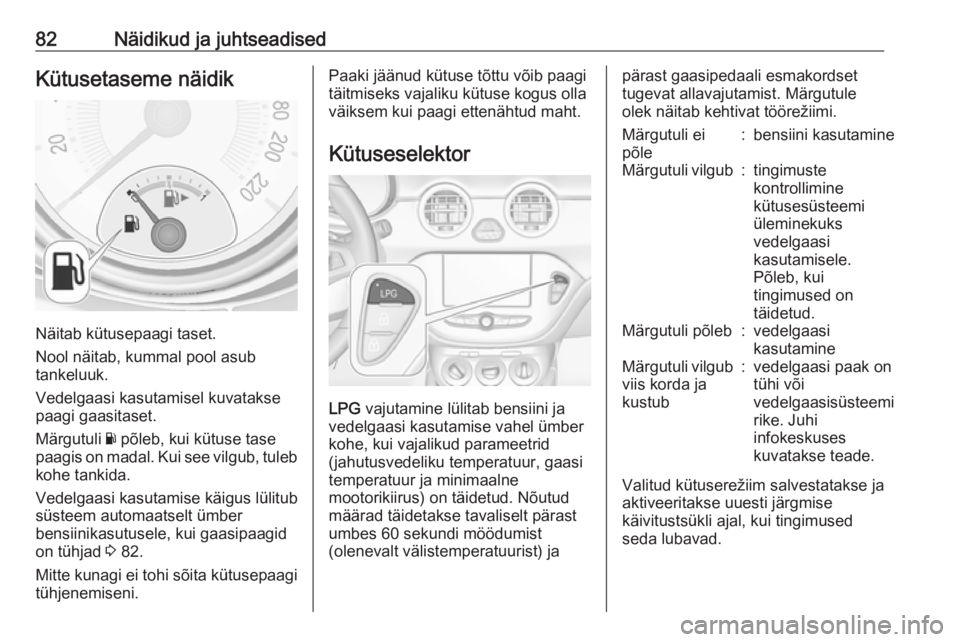

82Näidikud ja juhtseadisedKütusetaseme näidik
Näitab kütusepaagi taset.
Nool näitab, kummal pool asub
tankeluuk.
Vedelgaasi kasutamisel kuvatakse
paagi gaasitaset.
Märgutuli Y põleb, kui kütuse tase
paagis on madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 82.
Mitte kunagi ei tohi sõita kütusepaagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
LPG vajutamine lülitab bensiini ja
vedelgaasi kasutamise vahel ümber
kohe, kui vajalikud parameetrid
(jahutusvedeliku temperatuur, gaasi
temperatuur ja minimaalne
mootorikiirus) on täidetud. Nõutud
määrad täidetakse tavaliselt pärast
umbes 60 sekundi möödumist
(olenevalt välistemperatuurist) ja
pärast gaasipedaali esmakordset
tugevat allavajutamist. Märgutule
olek näitab kehtivat töörežiimi.Märgutuli ei
põle:bensiini kasutamineMärgutuli vilgub:tingimuste
kontrollimine
kütusesüsteemi
üleminekuks
vedelgaasi
kasutamisele.
Põleb, kui
tingimused on
täidetud.Märgutuli põleb:vedelgaasi
kasutamineMärgutuli vilgub viis korda ja
kustub:vedelgaasi paak on
tühi või
vedelgaasisüsteemi
rike. Juhi
infokeskuses
kuvatakse teade.
Valitud kütuserežiim salvestatakse ja
aktiveeritakse uuesti järgmise
käivitustsükli ajal, kui tingimused
seda lubavad.

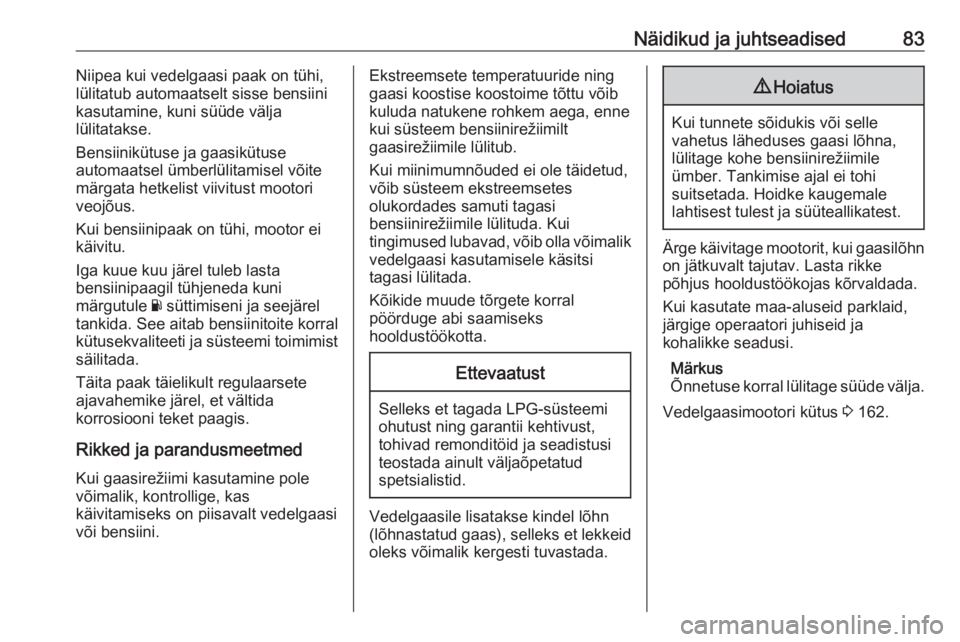

Näidikud ja juhtseadised83Niipea kui vedelgaasi paak on tühi,
lülitatub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
Bensiinikütuse ja gaasikütuse
automaatsel ümberlülitamisel võite
märgata hetkelist viivitust mootori
veojõus.
Kui bensiinipaak on tühi, mootor ei
käivitu.
Iga kuue kuu järel tuleb lasta
bensiinipaagil tühjeneda kuni
märgutule Y süttimiseni ja seejärel
tankida. See aitab bensiinitoite korral
kütusekvaliteeti ja süsteemi toimimist
säilitada.
Täita paak täielikult regulaarsete
ajavahemike järel, et vältida
korrosiooni teket paagis.
Rikked ja parandusmeetmedKui gaasirežiimi kasutamine pole
võimalik, kontrollige, kas
käivitamiseks on piisavalt vedelgaasi
või bensiini.Ekstreemsete temperatuuride ning
gaasi koostise koostoime tõttu võib
kuluda natukene rohkem aega, enne
kui süsteem bensiinirežiimilt
gaasirežiimile lülitub.
Kui miinimumnõuded ei ole täidetud,
võib süsteem ekstreemsetes
olukordades samuti tagasi
bensiinirežiimile lülituda. Kui
tingimused lubavad, võib olla võimalik
vedelgaasi kasutamisele käsitsi
tagasi lülitada.
Kõikide muude tõrgete korral
pöörduge abi saamiseks
hooldustöökotta.Ettevaatust
Selleks et tagada LPG-süsteemi
ohutust ning garantii kehtivust,
tohivad remonditöid ja seadistusi
teostada ainult väljaõpetatud
spetsialistid.
Vedelgaasile lisatakse kindel lõhn
(lõhnastatud gaas), selleks et lekkeid
oleks võimalik kergesti tuvastada.
9 Hoiatus
Kui tunnete sõidukis või selle
vahetus läheduses gaasi lõhna,
lülitage kohe bensiinirežiimile
ümber. Tankimise ajal ei tohi
suitsetada. Hoidke kaugemale
lahtisest tulest ja süüteallikatest.
Ärge käivitage mootorit, kui gaasilõhn
on jätkuvalt tajutav. Lasta rikke
põhjus hooldustöökojas kõrvaldada.
Kui kasutate maa-aluseid parklaid,
järgige operaatori juhiseid ja
kohalikke seadusi.
Märkus
Õnnetuse korral lülitage süüde välja.
Vedelgaasimootori kütus 3 162.

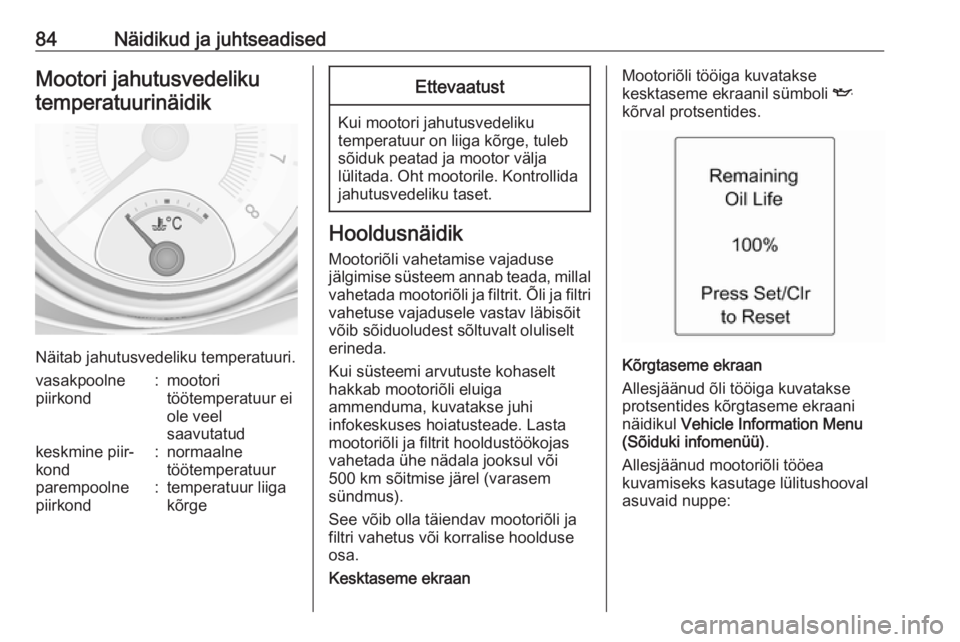

84Näidikud ja juhtseadisedMootori jahutusvedelikutemperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt oluliselt
erineda.
Kui süsteemi arvutuste kohaselt
hakkab mootoriõli eluiga
ammenduma, kuvatakse juhi
infokeskuses hoiatusteade. Lasta
mootoriõli ja filtrit hooldustöökojas
vahetada ühe nädala jooksul või
500 km sõitmise järel (varasem
sündmus).
See võib olla täiendav mootoriõli ja filtri vahetus või korralise hoolduse
osa.
Kesktaseme ekraan
Mootoriõli tööiga kuvatakse
kesktaseme ekraanil sümboli I
kõrval protsentides.
Kõrgtaseme ekraan
Allesjäänud õli tööiga kuvatakse
protsentides kõrgtaseme ekraani
näidikul Vehicle Information Menu
(Sõiduki infomenüü) .
Allesjäänud mootoriõli tööea kuvamiseks kasutage lülitushooval
asuvaid nuppe:

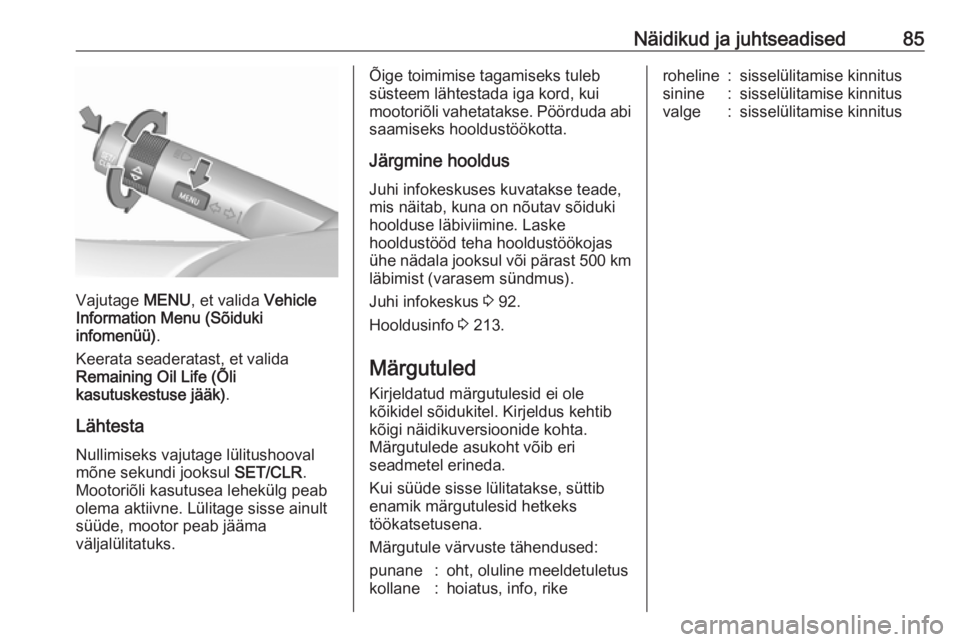

Näidikud ja juhtseadised85
Vajutage MENU, et valida Vehicle
Information Menu (Sõiduki
infomenüü) .
Keerata seaderatast, et valida
Remaining Oil Life (Õli
kasutuskestuse jääk) .
Lähtesta
Nullimiseks vajutage lülitushooval
mõne sekundi jooksul SET/CLR.
Mootoriõli kasutusea lehekülg peab
olema aktiivne. Lülitage sisse ainult
süüde, mootor peab jääma
väljalülitatuks.
Õige toimimise tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi saamiseks hooldustöökotta.
Järgmine hooldus
Juhi infokeskuses kuvatakse teade, mis näitab, kuna on nõutav sõiduki
hoolduse läbiviimine. Laske
hooldustööd teha hooldustöökojas
ühe nädala jooksul või pärast 500 km
läbimist (varasem sündmus).
Juhi infokeskus 3 92.
Hooldusinfo 3 213.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda.
Kui süüde sisse lülitatakse, süttib enamik märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

86Näidikud ja juhtseadisedMärgutuled armatuurlaual

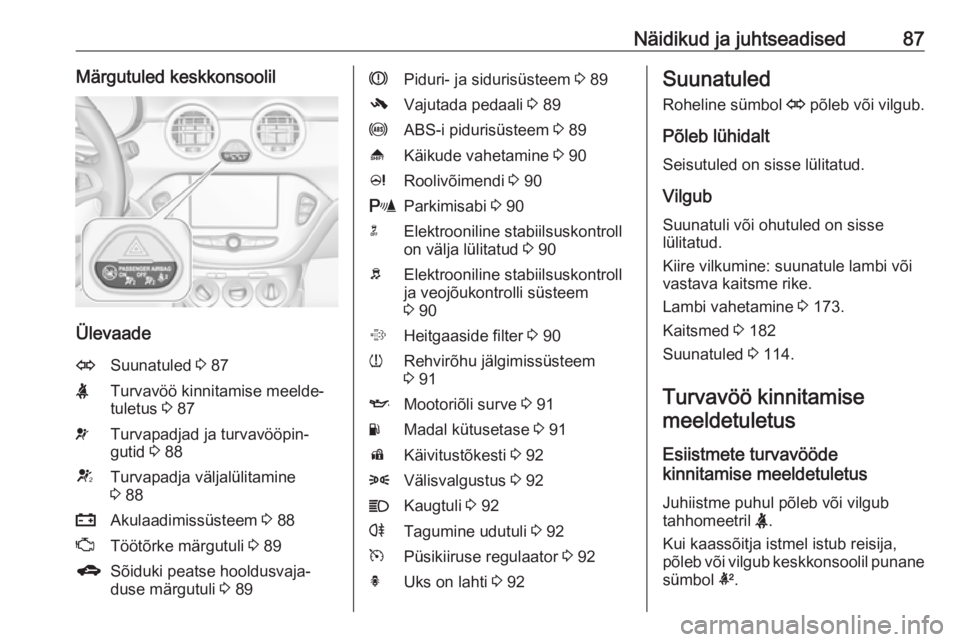

Näidikud ja juhtseadised87Märgutuled keskkonsoolil
Ülevaade
OSuunatuled 3 87XTurvavöö kinnitamise meelde‐
tuletus 3 87vTurvapadjad ja turvavööpin‐
gutid 3 88VTurvapadja väljalülitamine
3 88pAkulaadimissüsteem 3 88ZTöötõrke märgutuli 3 89gSõiduki peatse hooldusvaja‐
duse märgutuli 3 89RPiduri- ja sidurisüsteem 3 89-Vajutada pedaali 3 89uABS-i pidurisüsteem 3 89[Käikude vahetamine 3 90cRoolivõimendi 3 90rParkimisabi 3 90nElektrooniline stabiilsuskontroll
on välja lülitatud 3 90bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 90%Heitgaaside filter 3 90wRehvirõhu jälgimissüsteem
3 91IMootoriõli surve 3 91YMadal kütusetase 3 91dKäivitustõkesti 3 928Välisvalgustus 3 92CKaugtuli 3 92rTagumine udutuli 3 92mPüsikiiruse regulaator 3 92hUks on lahti 3 92Suunatuled
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub
Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Lambi vahetamine 3 173.
Kaitsmed 3 182
Suunatuled 3 114.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme puhul põleb või vilgub
tahhomeetril X.
Kui kaassõitja istmel istub reisija,
põleb või vilgub keskkonsoolil punane
sümbol k.

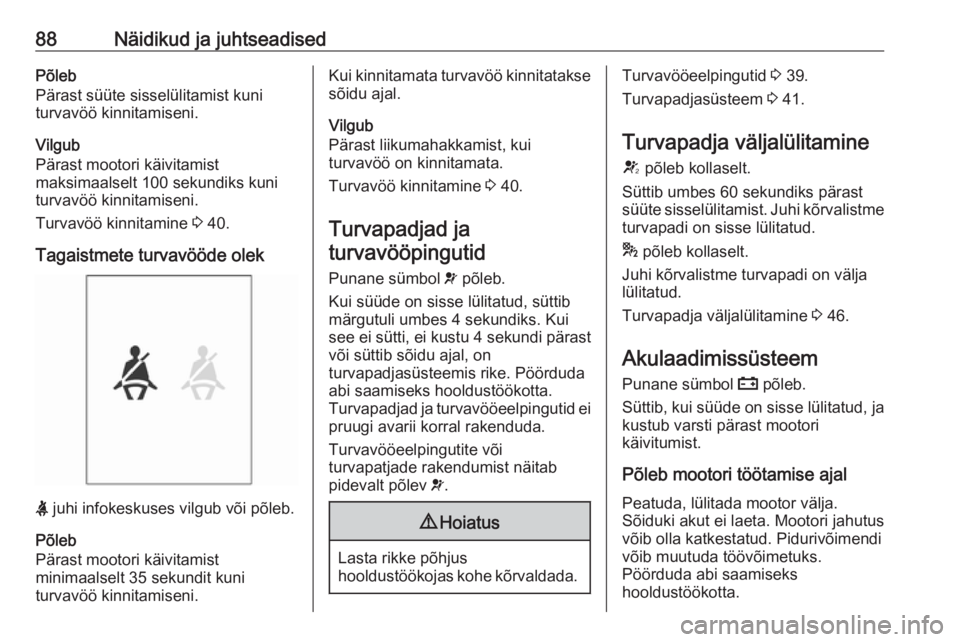

88Näidikud ja juhtseadisedPõleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvavöö kinnitamine 3 40.
Tagaistmete turvavööde olek
X juhi infokeskuses vilgub või põleb.
Põleb
Pärast mootori käivitamist
minimaalselt 35 sekundit kuni
turvavöö kinnitamiseni.
Kui kinnitamata turvavöö kinnitatakse sõidu ajal.
Vilgub
Pärast liikumahakkamist, kui
turvavöö on kinnitamata.
Turvavöö kinnitamine 3 40.
Turvapadjad ja
turvavööpingutid
Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, ei kustu 4 sekundi pärast
või süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abi saamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 39.
Turvapadjasüsteem 3 41.
Turvapadja väljalülitamine
V põleb kollaselt.
Süttib umbes 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud.
Turvapadja väljalülitamine 3 46.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abi saamiseks
hooldustöökotta.
