OPEL ADAM 2018.5 Uporabniški priročnik

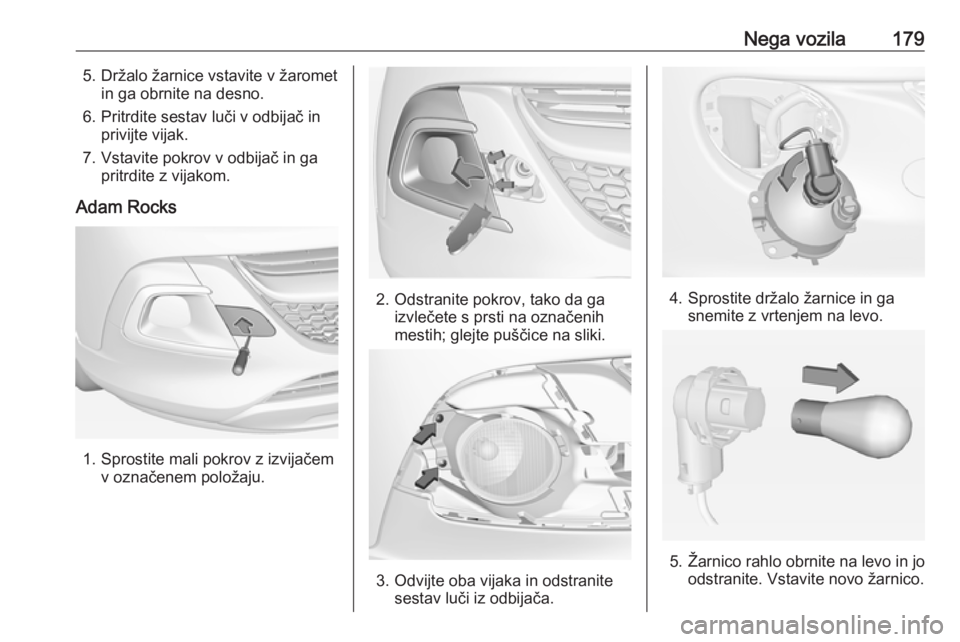

Nega vozila1795. Držalo žarnice vstavite v žarometin ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte vijak.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Sprostite mali pokrov z izvijačem v označenem položaju.
2. Odstranite pokrov, tako da gaizvlečete s prsti na označenih
mestih; glejte puščice na sliki.
3. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
4. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
5. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.

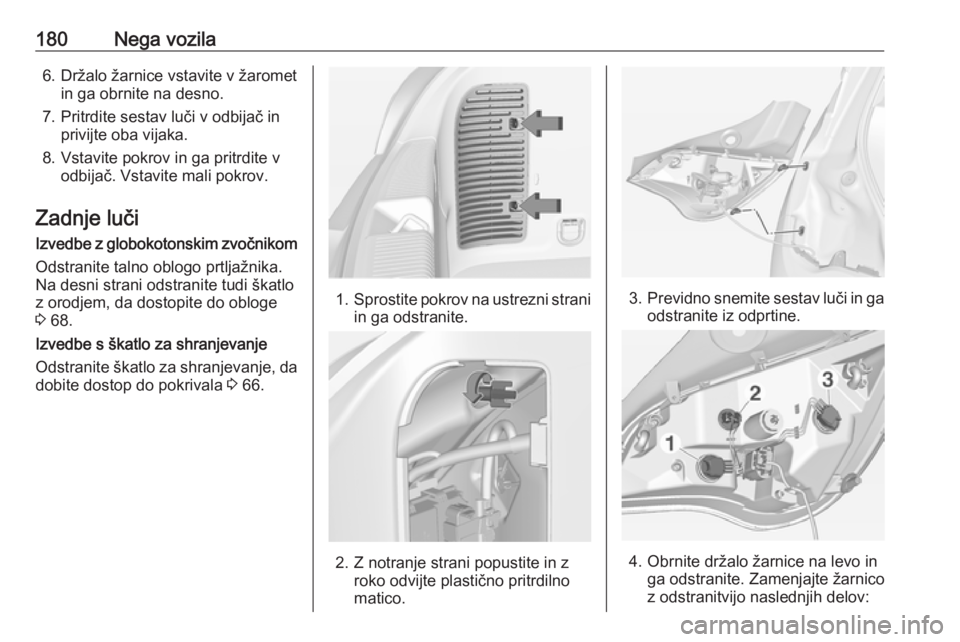

180Nega vozila6. Držalo žarnice vstavite v žarometin ga obrnite na desno.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Vstavite pokrov in ga pritrdite v odbijač. Vstavite mali pokrov.
Zadnje luči
Izvedbe z globokotonskim zvočnikom Odstranite talno oblogo prtljažnika.
Na desni strani odstranite tudi škatlo
z orodjem, da dostopite do obloge
3 68.
Izvedbe s škatlo za shranjevanje Odstranite škatlo za shranjevanje, da dobite dostop do pokrivala 3 66.
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte plastično pritrdilno
matico.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:

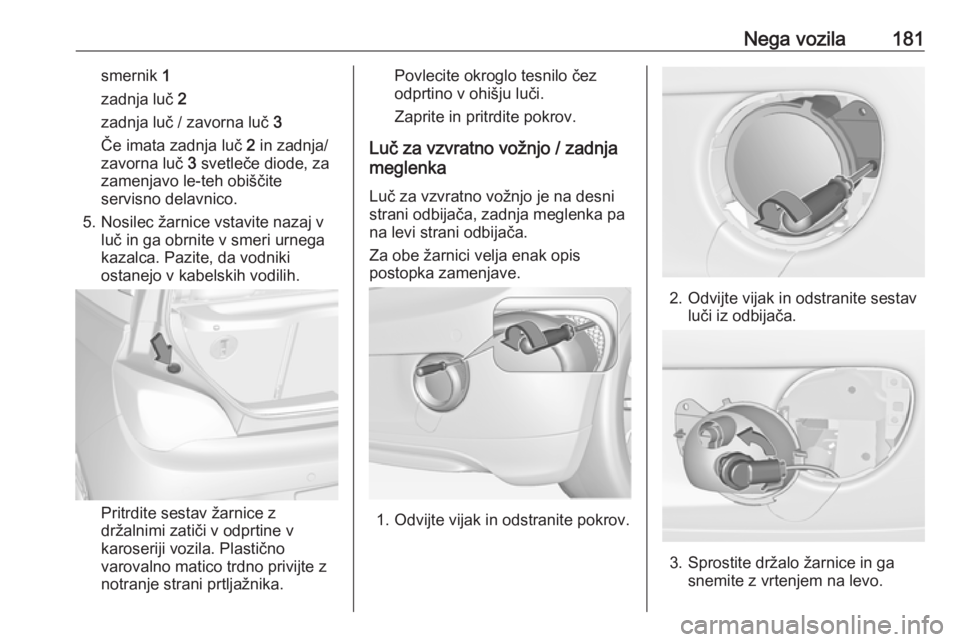

Nega vozila181smernik 1
zadnja luč 2
zadnja luč / zavorna luč 3
Če imata zadnja luč 2 in zadnja/
zavorna luč 3 svetleče diode, za
zamenjavo le-teh obiščite
servisno delavnico.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Pazite, da vodniki
ostanejo v kabelskih vodilih.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji vozila. Plastično
varovalno matico trdno privijte z
notranje strani prtljažnika.
Povlecite okroglo tesnilo čez
odprtino v ohišju luči.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo / zadnja
meglenka
Luč za vzvratno vožnjo je na desni
strani odbijača, zadnja meglenka pa
na levi strani odbijača.
Za obe žarnici velja enak opis
postopka zamenjave.
1. Odvijte vijak in odstranite pokrov.
2. Odvijte vijak in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.

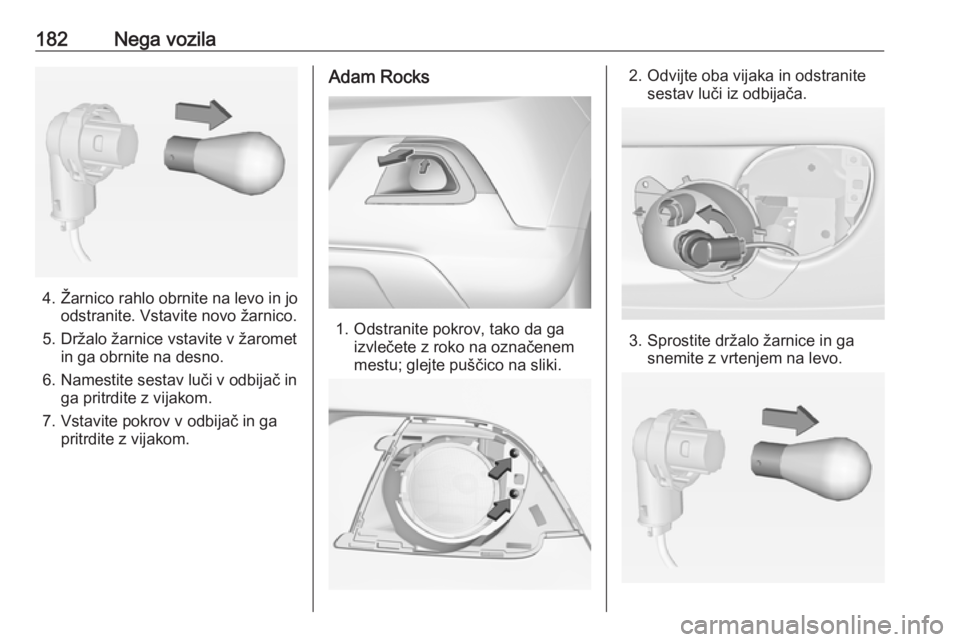

182Nega vozila
4. Žarnico rahlo obrnite na levo in joodstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Namestite sestav luči v odbijač in ga pritrdite z vijakom.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Odstranite pokrov, tako da gaizvlečete z roko na označenem
mestu; glejte puščico na sliki.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.

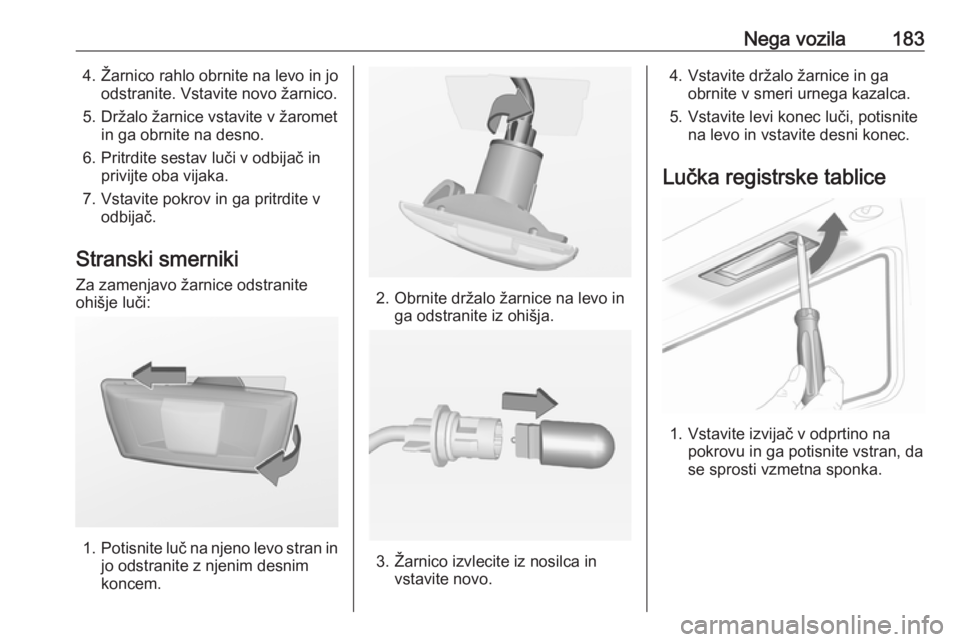

Nega vozila1834. Žarnico rahlo obrnite na levo in joodstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte oba vijaka.
7. Vstavite pokrov in ga pritrdite v odbijač.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

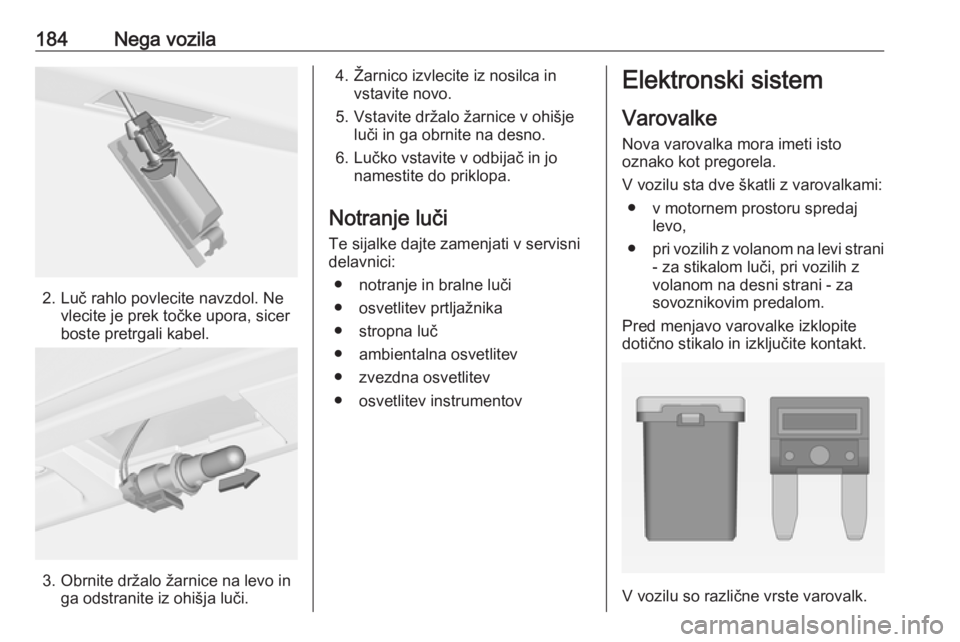

184Nega vozila
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Lučko vstavite v odbijač in jo namestite do priklopa.
Notranje luči Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● stropna luč
● ambientalna osvetlitev
● zvezdna osvetlitev
● osvetlitev instrumentovElektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo,
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.

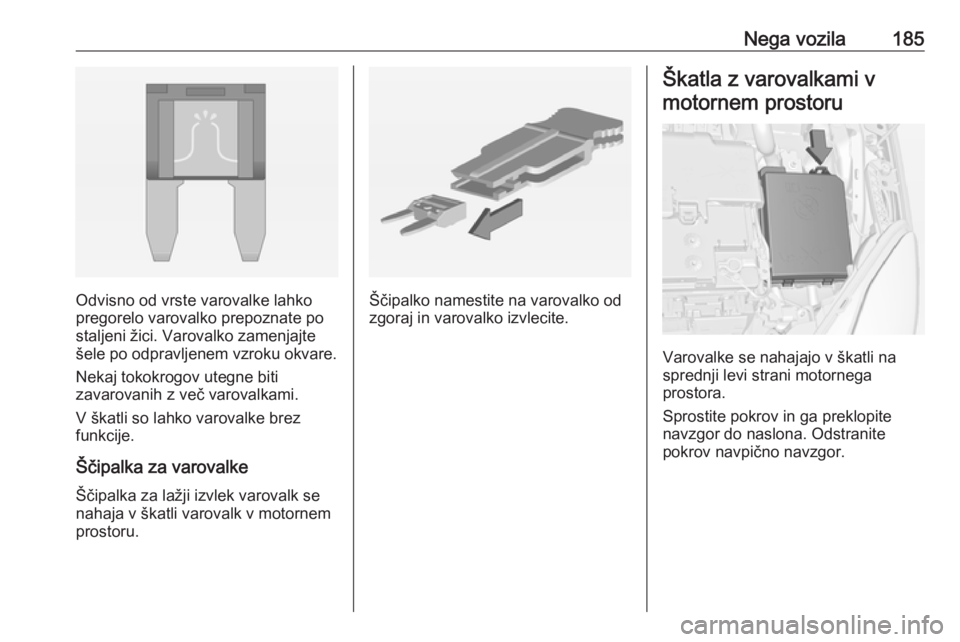

Nega vozila185
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

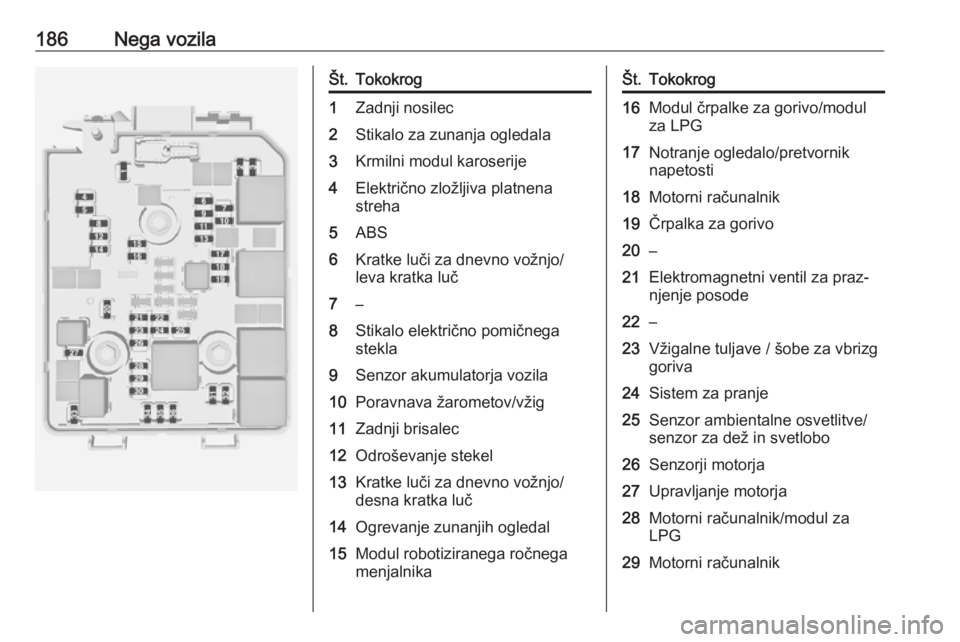

186Nega vozilaŠt.Tokokrog1Zadnji nosilec2Stikalo za zunanja ogledala3Krmilni modul karoserije4Električno zložljiva platnena
streha5ABS6Kratke luči za dnevno vožnjo/
leva kratka luč7–8Stikalo električno pomičnega
stekla9Senzor akumulatorja vozila10Poravnava žarometov/vžig11Zadnji brisalec12Odroševanje stekel13Kratke luči za dnevno vožnjo/
desna kratka luč14Ogrevanje zunanjih ogledal15Modul robotiziranega ročnega
menjalnikaŠt.Tokokrog16Modul črpalke za gorivo/modul
za LPG17Notranje ogledalo/pretvornik
napetosti18Motorni računalnik19Črpalka za gorivo20–21Elektromagnetni ventil za praz‐
njenje posode22–23Vžigalne tuljave / šobe za vbrizg goriva24Sistem za pranje25Senzor ambientalne osvetlitve/
senzor za dež in svetlobo26Senzorji motorja27Upravljanje motorja28Motorni računalnik/modul za
LPG29Motorni računalnik

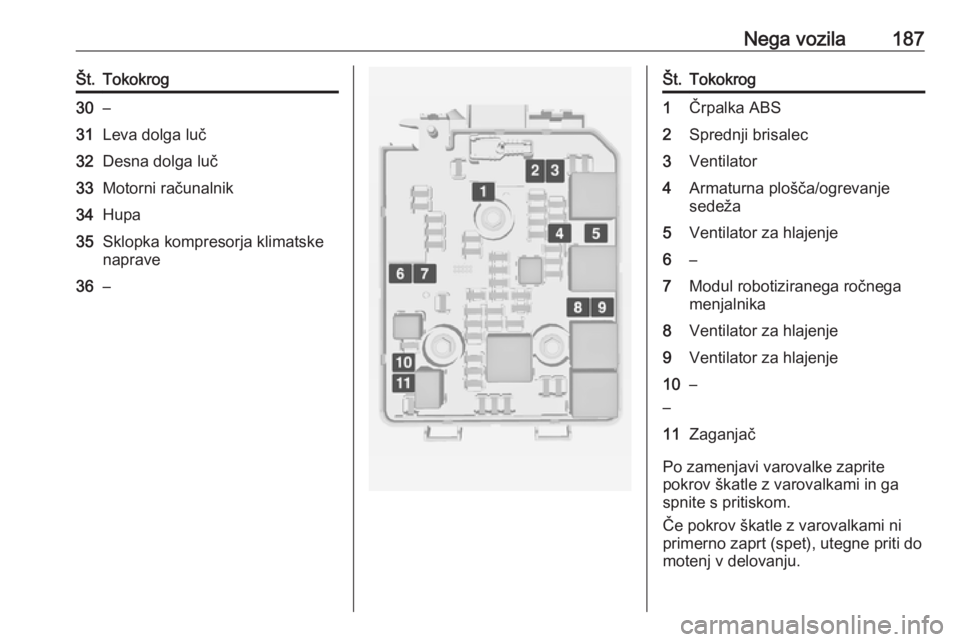

Nega vozila187Št.Tokokrog30–31Leva dolga luč32Desna dolga luč33Motorni računalnik34Hupa35Sklopka kompresorja klimatske
naprave36–Št.Tokokrog1Črpalka ABS2Sprednji brisalec3Ventilator4Armaturna plošča/ogrevanje
sedeža5Ventilator za hlajenje6–7Modul robotiziranega ročnega
menjalnika8Ventilator za hlajenje9Ventilator za hlajenje10
––11Zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

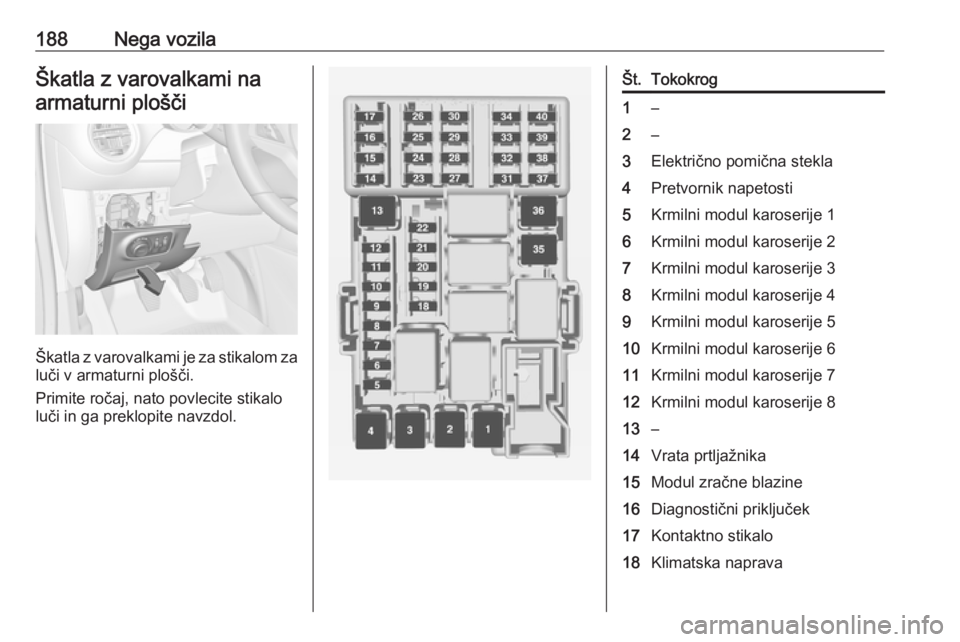

188Nega vozilaŠkatla z varovalkami naarmaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči.
Primite ročaj, nato povlecite stikalo
luči in ga preklopite navzdol.
Št.Tokokrog1–2–3Električno pomična stekla4Pretvornik napetosti5Krmilni modul karoserije 16Krmilni modul karoserije 27Krmilni modul karoserije 38Krmilni modul karoserije 49Krmilni modul karoserije 510Krmilni modul karoserije 611Krmilni modul karoserije 712Krmilni modul karoserije 813–14Vrata prtljažnika15Modul zračne blazine16Diagnostični priključek17Kontaktno stikalo18Klimatska naprava
