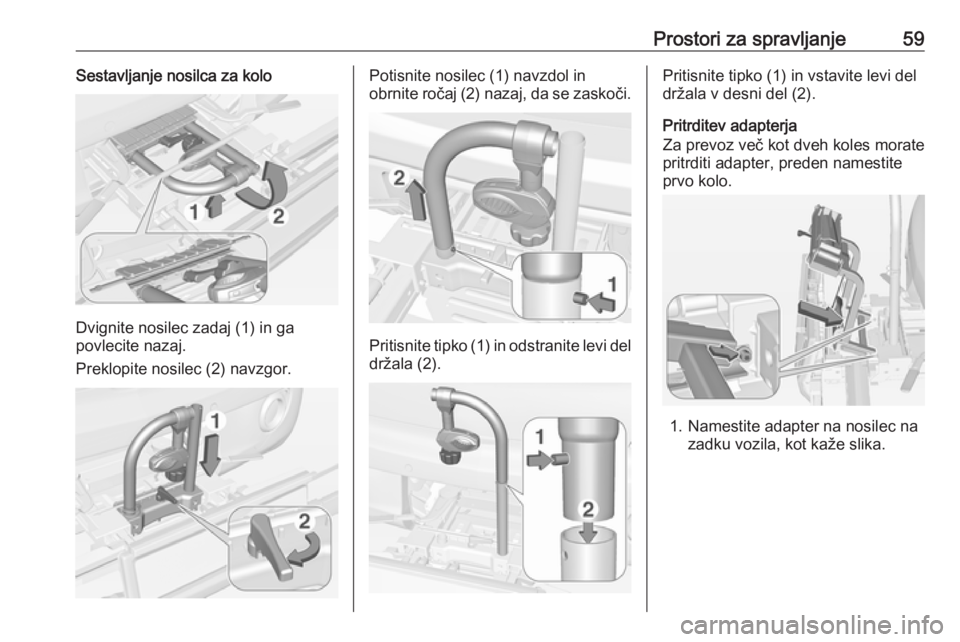

Prostori za spravljanje59Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritisnite tipko (1) in odstranite levi del držala (2).
Pritisnite tipko (1) in vstavite levi del
držala v desni del (2).
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
prvo kolo.
1. Namestite adapter na nosilec na zadku vozila, kot kaže slika.

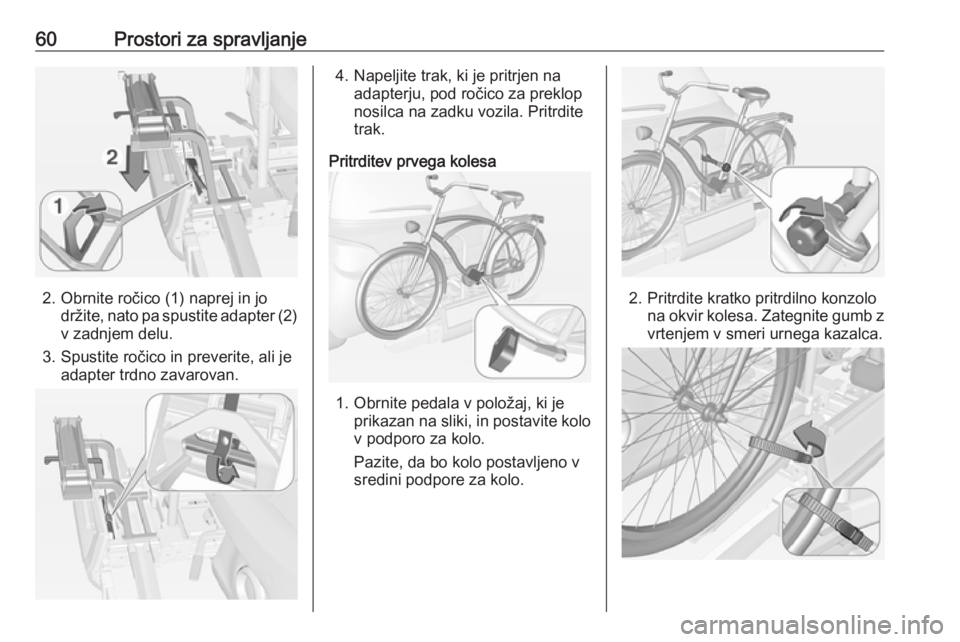

60Prostori za spravljanje
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.
2. Pritrdite kratko pritrdilno konzolo na okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.

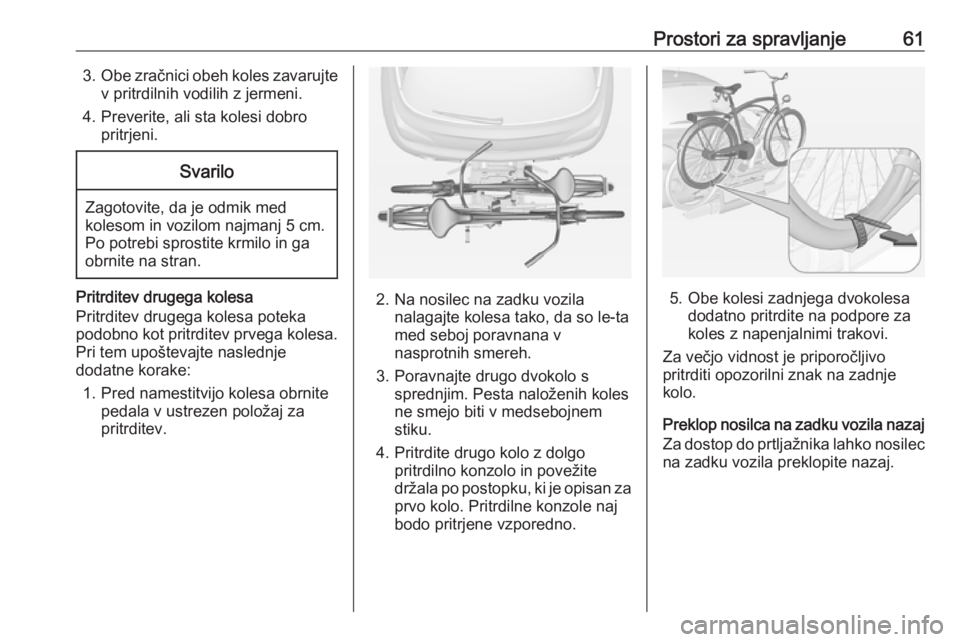

Prostori za spravljanje613.Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev drugega kolesa
Pritrditev drugega kolesa poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.2. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
3. Poravnajte drugo dvokolo s sprednjim. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
4. Pritrdite drugo kolo z dolgo pritrdilno konzolo in povežite
držala po postopku, ki je opisan za
prvo kolo. Pritrdilne konzole naj
bodo pritrjene vzporedno.5. Obe kolesi zadnjega dvokolesa dodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj
Za dostop do prtljažnika lahko nosilec na zadku vozila preklopite nazaj.

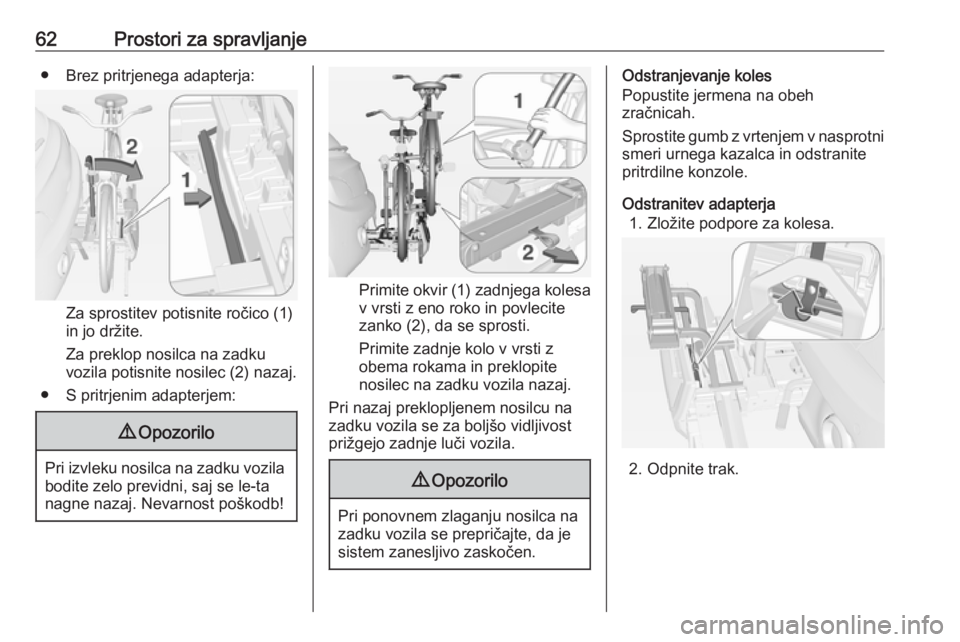

62Prostori za spravljanje● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1)
in jo držite.
Za preklop nosilca na zadku vozila potisnite nosilec (2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir (1) zadnjega kolesa v vrsti z eno roko in povlecite
zanko (2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja 1. Zložite podpore za kolesa.
2. Odpnite trak.

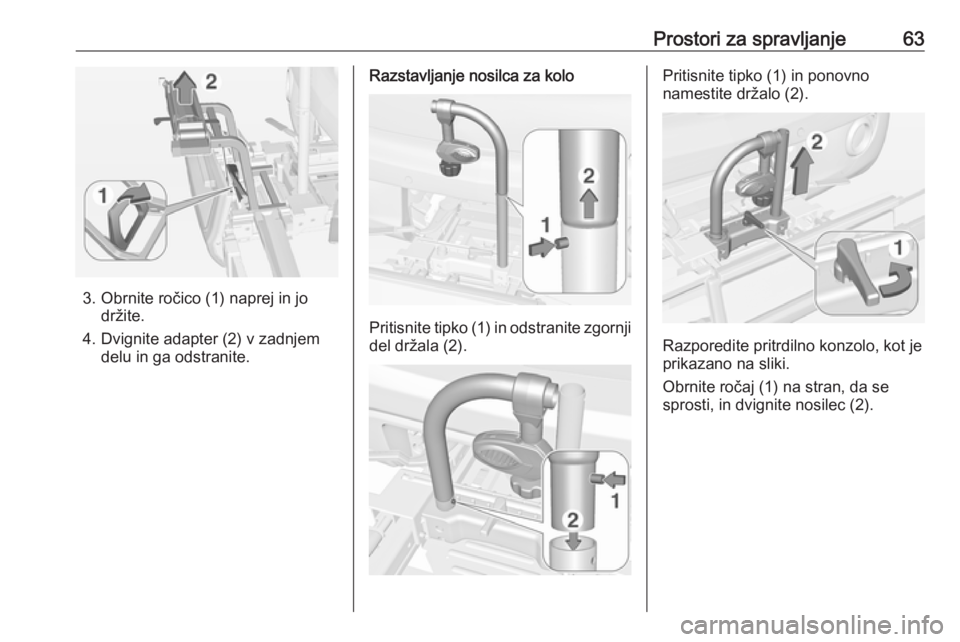

Prostori za spravljanje63
3. Obrnite ročico (1) naprej in jodržite.
4. Dvignite adapter (2) v zadnjem delu in ga odstranite.
Razstavljanje nosilca za kolo
Pritisnite tipko (1) in odstranite zgornjidel držala (2).
Pritisnite tipko (1) in ponovno
namestite držalo (2).
Razporedite pritrdilno konzolo, kot je
prikazano na sliki.
Obrnite ročaj (1) na stran, da se
sprosti, in dvignite nosilec (2).

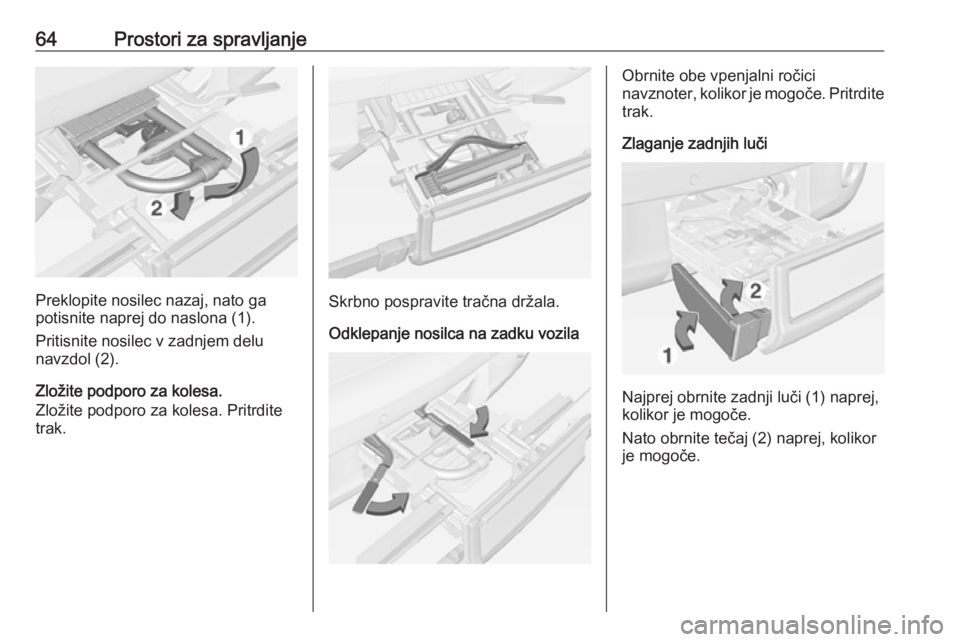

64Prostori za spravljanje
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zložite podporo za kolesa.
Zložite podporo za kolesa. Pritrdite
trak.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Najprej obrnite zadnji luči (1) naprej,
kolikor je mogoče.
Nato obrnite tečaj (2) naprej, kolikor
je mogoče.

Prostori za spravljanje65Zlaganje lučke registrske tablice
Preklopite lučko registrske tablice
naprej.
Zlaganje in pospravljanje zadnjega
nosilca
Svarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Potisnite zaklepni vzvod navzgor in
zadržite. Sistem rahlo dvignite in ga
potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Zadnje sedežno naslonjalo se deli vdva dela. Oba dela lahko preklopite
navzdol ločeno.
Povečanje prtljažnika
Po potrebi odstranite prekrivalo
prtljažnika.
Pritisnite zaskočko in potisnite
vzglavnik navzdol.
Vstavite jeziček varnostnega pasu v
stransko držalo, da se ne poškoduje
pas.

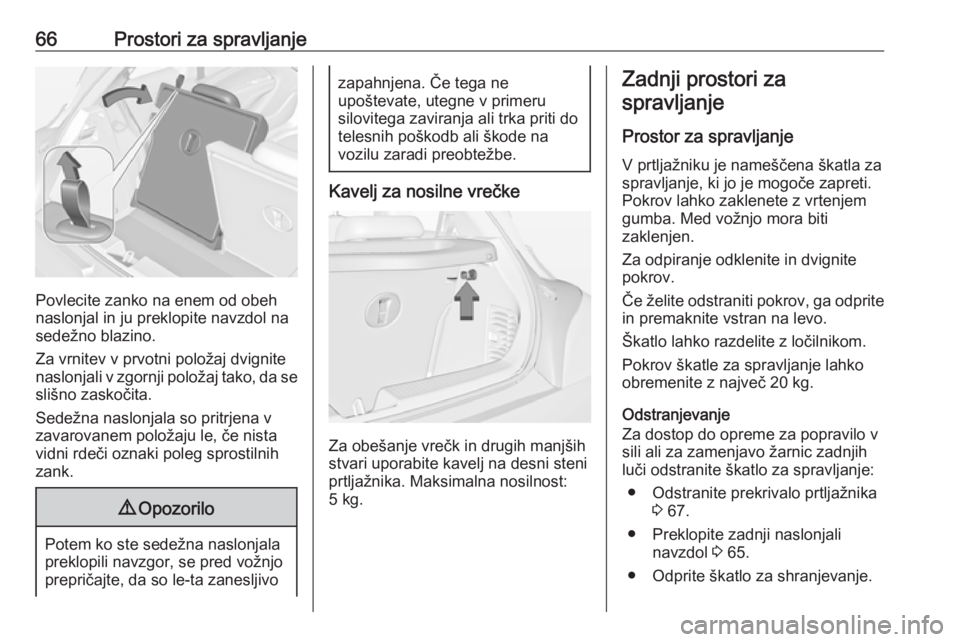

66Prostori za spravljanje
Povlecite zanko na enem od obeh
naslonjal in ju preklopite navzdol na sedežno blazino.
Za vrnitev v prvotni položaj dvignite
naslonjali v zgornji položaj tako, da se slišno zaskočita.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če nista
vidni rdeči oznaki poleg sprostilnih
zank.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Kavelj za nosilne vrečke
Za obešanje vrečk in drugih manjših
stvari uporabite kavelj na desni steni
prtljažnika. Maksimalna nosilnost:
5 kg.
Zadnji prostori za
spravljanje
Prostor za spravljanje V prtljažniku je nameščena škatla za
spravljanje, ki jo je mogoče zapreti.
Pokrov lahko zaklenete z vrtenjem
gumba. Med vožnjo mora biti
zaklenjen.
Za odpiranje odklenite in dvignite
pokrov.
Če želite odstraniti pokrov, ga odprite in premaknite vstran na levo.
Škatlo lahko razdelite z ločilnikom.
Pokrov škatle za spravljanje lahko
obremenite z največ 20 kg.
Odstranjevanje
Za dostop do opreme za popravilo v
sili ali za zamenjavo žarnic zadnjih
luči odstranite škatlo za spravljanje:
● Odstranite prekrivalo prtljažnika 3 67.
● Preklopite zadnji naslonjali navzdol 3 65.
● Odprite škatlo za shranjevanje.

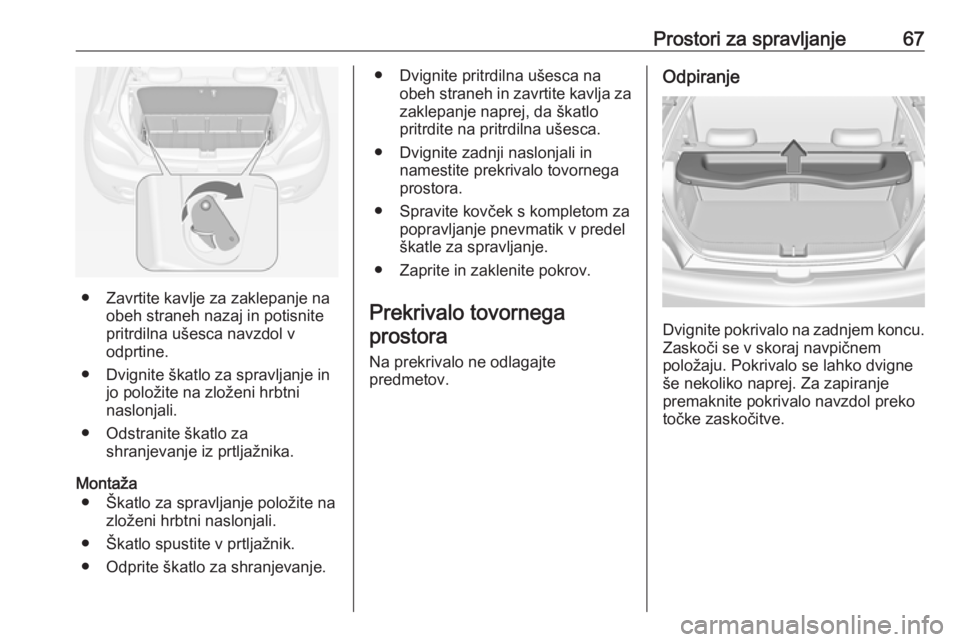

Prostori za spravljanje67
● Zavrtite kavlje za zaklepanje naobeh straneh nazaj in potisnite
pritrdilna ušesca navzdol v
odprtine.
● Dvignite škatlo za spravljanje in jo položite na zloženi hrbtni
naslonjali.
● Odstranite škatlo za shranjevanje iz prtljažnika.
Montaža ● Škatlo za spravljanje položite na zloženi hrbtni naslonjali.
● Škatlo spustite v prtljažnik.
● Odprite škatlo za shranjevanje.
● Dvignite pritrdilna ušesca na obeh straneh in zavrtite kavlja za
zaklepanje naprej, da škatlo
pritrdite na pritrdilna ušesca.
● Dvignite zadnji naslonjali in namestite prekrivalo tovornega
prostora.
● Spravite kovček s kompletom za popravljanje pnevmatik v predelškatle za spravljanje.
● Zaprite in zaklenite pokrov.
Prekrivalo tovornega prostora
Na prekrivalo ne odlagajte
predmetov.Odpiranje
Dvignite pokrivalo na zadnjem koncu. Zaskoči se v skoraj navpičnem
položaju. Pokrivalo se lahko dvigne
še nekoliko naprej. Za zapiranje
premaknite pokrivalo navzdol preko
točke zaskočitve.

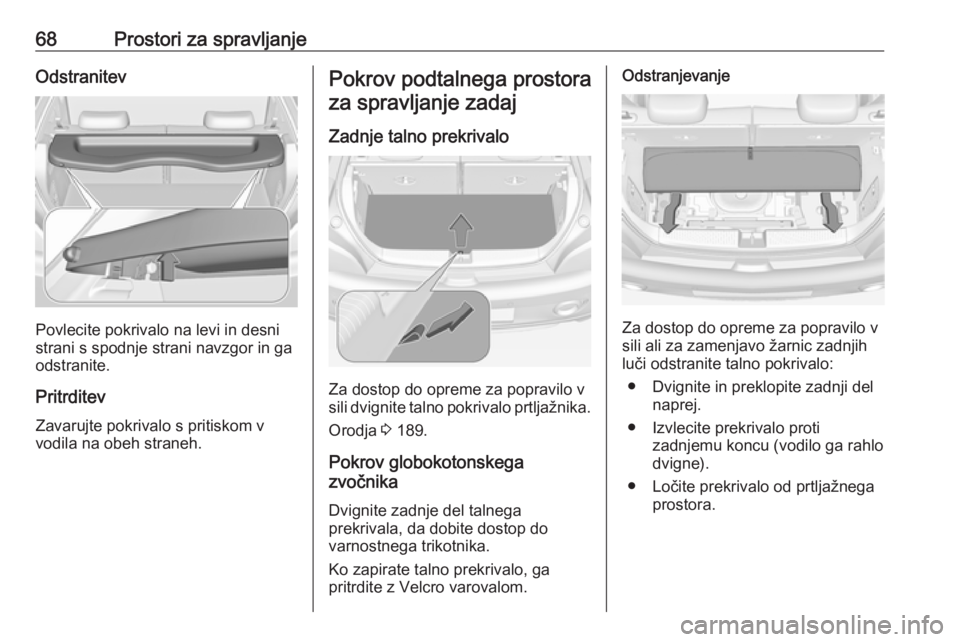

68Prostori za spravljanjeOdstranitev
Povlecite pokrivalo na levi in desni
strani s spodnje strani navzgor in ga odstranite.
Pritrditev Zavarujte pokrivalo s pritiskom vvodila na obeh straneh.
Pokrov podtalnega prostora
za spravljanje zadaj
Zadnje talno prekrivalo
Za dostop do opreme za popravilo v
sili dvignite talno pokrivalo prtljažnika.
Orodja 3 189.
Pokrov globokotonskega
zvočnika
Dvignite zadnje del talnega
prekrivala, da dobite dostop do
varnostnega trikotnika.
Ko zapirate talno prekrivalo, ga
pritrdite z Velcro varovalom.
Odstranjevanje
Za dostop do opreme za popravilo v
sili ali za zamenjavo žarnic zadnjih
luči odstranite talno pokrivalo:
● Dvignite in preklopite zadnji del naprej.
● Izvlecite prekrivalo proti zadnjemu koncu (vodilo ga rahlo
dvigne).
● Ločite prekrivalo od prtljažnega prostora.
