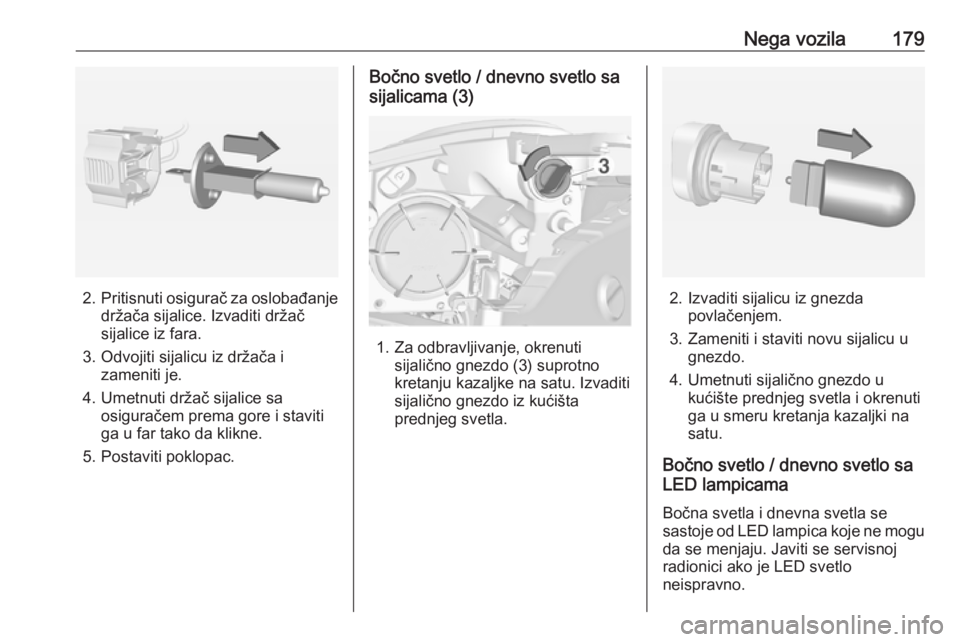

Nega vozila179
2.Pritisnuti osigurač za oslobađanje
držača sijalice. Izvaditi držač
sijalice iz fara.
3. Odvojiti sijalicu iz držača i zameniti je.
4. Umetnuti držač sijalice sa osiguračem prema gore i staviti
ga u far tako da klikne.
5. Postaviti poklopac.
Bočno svetlo / dnevno svetlo sa
sijalicama (3)
1. Za odbravljivanje, okrenuti sijalično gnezdo (3) suprotno
kretanju kazaljke na satu. Izvaditi sijalično gnezdo iz kućišta
prednjeg svetla.
2. Izvaditi sijalicu iz gnezda povlačenjem.
3. Zameniti i staviti novu sijalicu u gnezdo.
4. Umetnuti sijalično gnezdo u kućište prednjeg svetla i okrenuti
ga u smeru kretanja kazaljki na
satu.
Bočno svetlo / dnevno svetlo sa
LED lampicama
Bočna svetla i dnevna svetla sesastoje od LED lampica koje ne mogu
da se menjaju. Javiti se servisnoj
radionici ako je LED svetlo
neispravno.

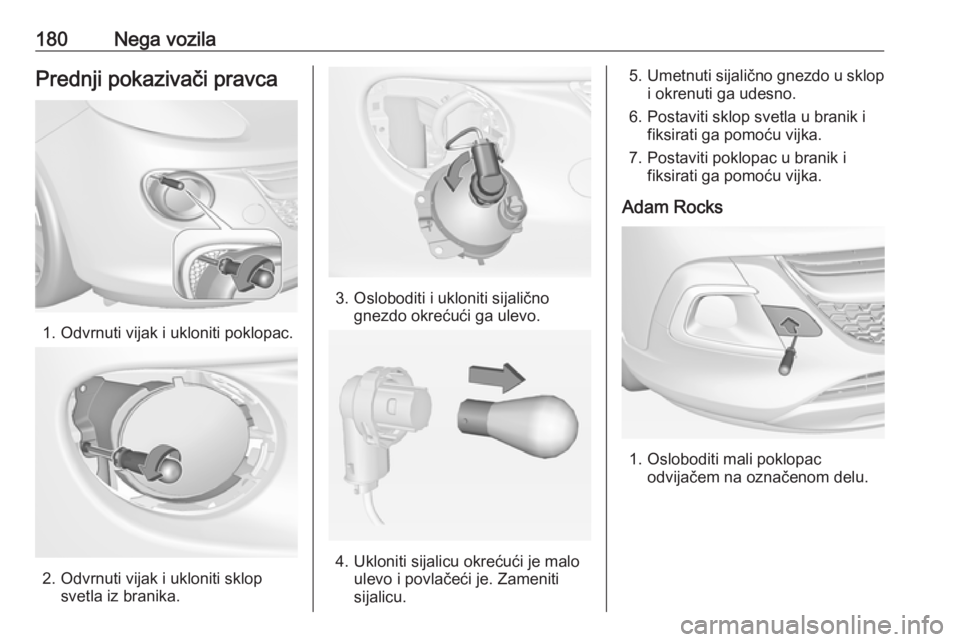

180Nega vozilaPrednji pokazivači pravca
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklopsvetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je malo ulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.
Adam Rocks
1. Osloboditi mali poklopac odvijačem na označenom delu.

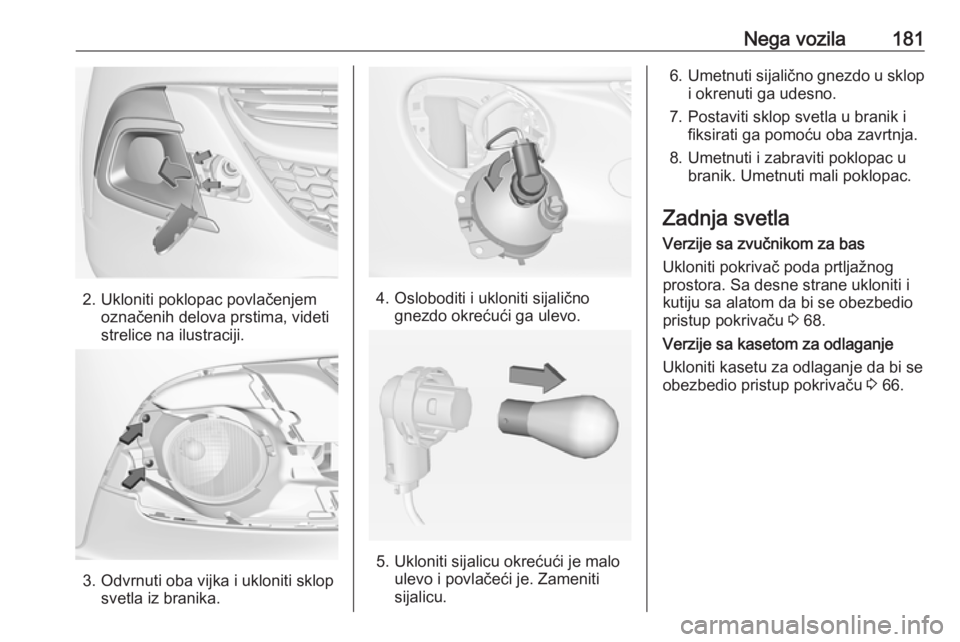

Nega vozila181
2. Ukloniti poklopac povlačenjemoznačenih delova prstima, videti
strelice na ilustraciji.
3. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
4. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
5. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
6. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Umetnuti i zabraviti poklopac u branik. Umetnuti mali poklopac.
Zadnja svetla Verzije sa zvučnikom za bas
Ukloniti pokrivač poda prtljažnog prostora. Sa desne strane ukloniti i
kutiju sa alatom da bi se obezbedio
pristup pokrivaču 3 68.
Verzije sa kasetom za odlaganje
Ukloniti kasetu za odlaganje da bi se obezbedio pristup pokrivaču 3 66.

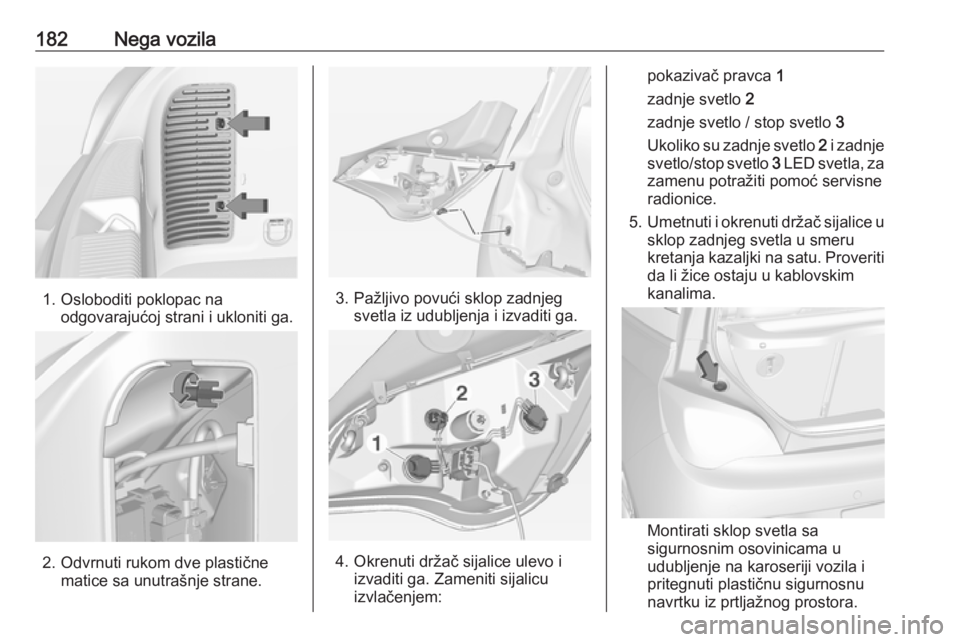

182Nega vozila
1. Osloboditi poklopac naodgovarajućoj strani i ukloniti ga.
2. Odvrnuti rukom dve plastične matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:
pokazivač pravca 1
zadnje svetlo 2
zadnje svetlo / stop svetlo 3
Ukoliko su zadnje svetlo 2 i zadnje
svetlo/stop svetlo 3 LED svetla, za
zamenu potražiti pomoć servisne
radionice.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Proveriti
da li žice ostaju u kablovskim
kanalima.
Montirati sklop svetla sa
sigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti plastičnu sigurnosnu
navrtku iz prtljažnog prostora.

Nega vozila183Prevući okruglu zaptivku preko
udubljenja u kućištu lampe.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad / zadnje
svetlo za maglu
Svetlo za hod unazad je smešteno sa
desne strane branika, a zadnje svetlo
za maglu sa leve strane branika.
Opis zamene sijalice je isti za oba
svetla.
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijalično gnezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Vratiti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.

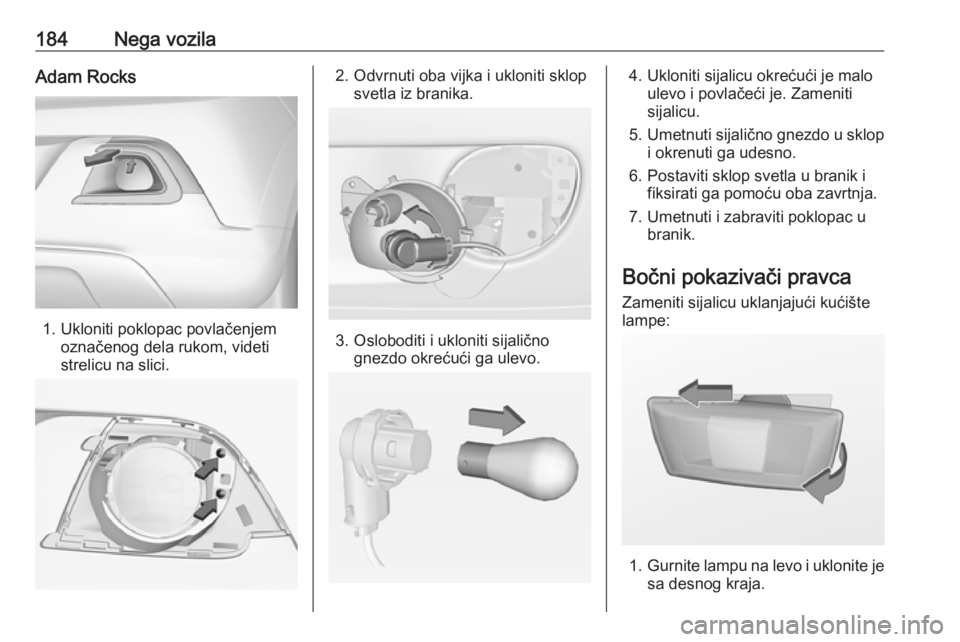

184Nega vozilaAdam Rocks
1. Ukloniti poklopac povlačenjemoznačenog dela rukom, videti
strelicu na slici.
2. Odvrnuti oba vijka i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
7. Umetnuti i zabraviti poklopac u branik.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

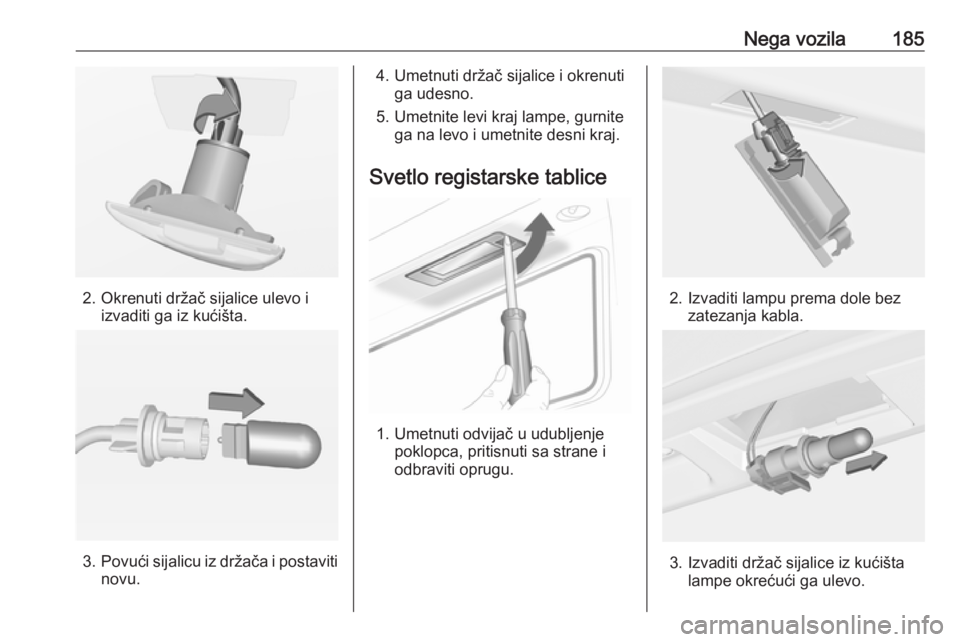

Nega vozila185
2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

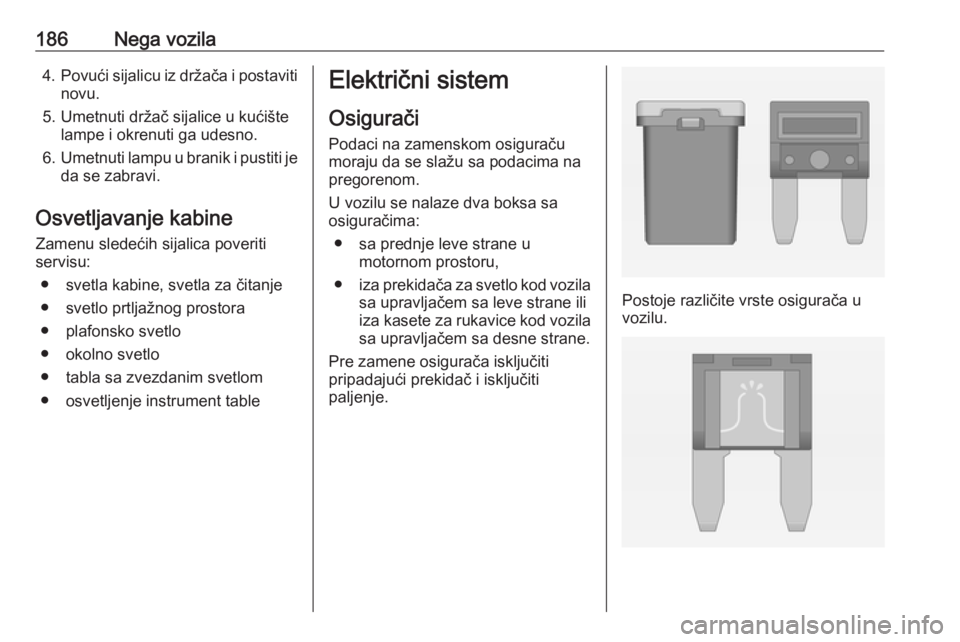

186Nega vozila4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i pustiti je
da se zabravi.
Osvetljavanje kabine Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● plafonsko svetlo
● okolno svetlo
● tabla sa zvezdanim svetlom ● osvetljenje instrument tableElektrični sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa prednje leve strane u motornom prostoru,
● iza prekidača za svetlo kod vozila
sa upravljačem sa leve strane ili
iza kasete za rukavice kod vozila sa upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

Nega vozila187U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača se nalazi sa prednje
leve strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

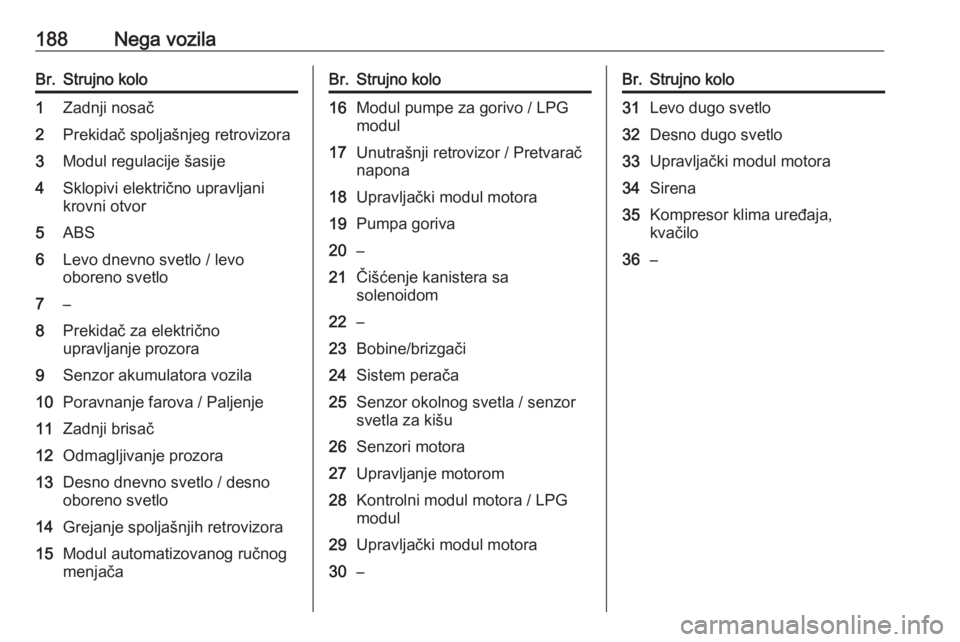

188Nega vozilaBr.Strujno kolo1Zadnji nosač2Prekidač spoljašnjeg retrovizora3Modul regulacije šasije4Sklopivi električno upravljani
krovni otvor5ABS6Levo dnevno svetlo / levo
oboreno svetlo7–8Prekidač za električno
upravljanje prozora9Senzor akumulatora vozila10Poravnanje farova / Paljenje11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo / desno
oboreno svetlo14Grejanje spoljašnjih retrovizora15Modul automatizovanog ručnog
menjačaBr.Strujno kolo16Modul pumpe za gorivo / LPG
modul17Unutrašnji retrovizor / Pretvarač
napona18Upravljački modul motora19Pumpa goriva20–21Čišćenje kanistera sa
solenoidom22–23Bobine/brizgači24Sistem perača25Senzor okolnog svetla / senzor
svetla za kišu26Senzori motora27Upravljanje motorom28Kontrolni modul motora / LPG
modul29Upravljački modul motora30–Br.Strujno kolo31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36–
