Сиденья, системы защиты59Группа размера системы ISOFIX и тип детского креслаA - ISO/F3:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
верхнем сегменте весовой категории от 9 до 18 кгB - ISO/F2:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в нижнем сегменте весовой категории от 9 до 18 кгB1 - ISO/F2X:устанавливаемое лицом по ходу автомобиля детское удерживающее устройство для детей в
нижнем сегменте весовой категории от 9 до 18 кгC - ISO/R3:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в верхнем сегменте весовой категории до 18 кгD - ISO/R2:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для детей
в нижнем сегменте весовой категории до 18 кгE - ISO/R1:устанавливаемое лицом против хода автомобиля детское удерживающее устройство для
маленьких детей в весовой категории до 13 кг

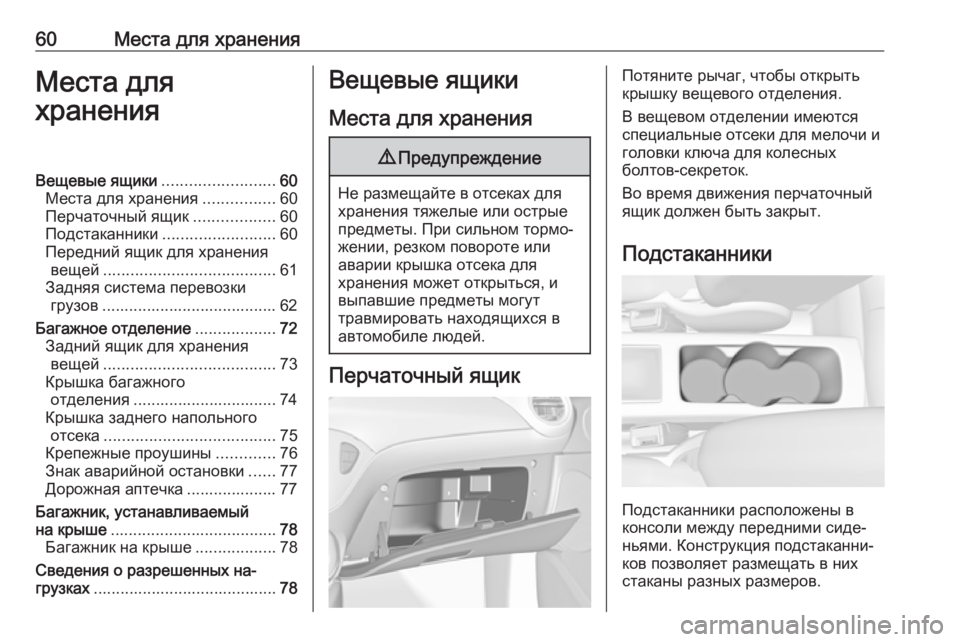

60Места для храненияМеста дляхраненияВещевые ящики .........................60
Места для хранения ................60
Перчаточный ящик ..................60
Подстаканники ......................... 60
Передний ящик для хранения вещей ...................................... 61
Задняя система перевозки грузов ....................................... 62
Багажное отделение ..................72
Задний ящик для хранения вещей ...................................... 73
Крышка багажного отделения ................................ 74
Крышка заднего напольного отсека ...................................... 75
Крепежные проушины .............76
Знак аварийной остановки ......77
Дорожная аптечка .................... 77
Багажник, устанавливаемый
на крыше ..................................... 78
Багажник на крыше ..................78
Сведения о разрешенных на‐ грузках ......................................... 78Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для
хранения может открыться, и
выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Перчаточный ящик
Потяните рычаг, чтобы открыть
крышку вещевого отделения.
В вещевом отделении имеются специальные отсеки для мелочи и
головки ключа для колесных
болтов-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Подстаканники расположены в
консоли между передними сиде‐
ньями. Конструкция подстаканни‐
ков позволяет размещать в них
стаканы разных размеров.

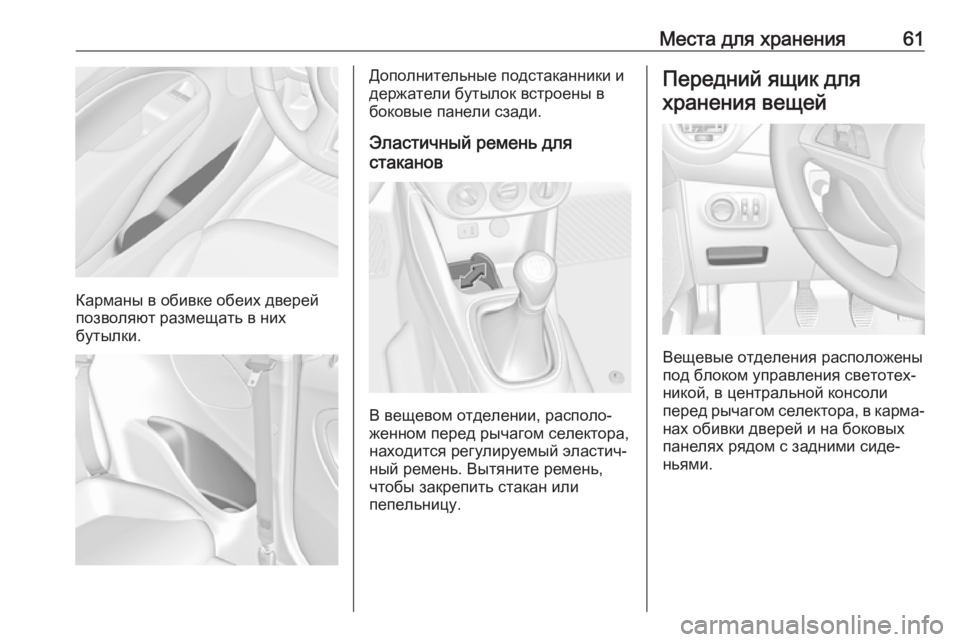

Места для хранения61
Карманы в обивке обеих дверей
позволяют размещать в них
бутылки.
Дополнительные подстаканники и
держатели бутылок встроены в
боковые панели сзади.
Эластичный ремень для
стаканов
В вещевом отделении, располо‐
женном перед рычагом селектора,
находится регулируемый эластич‐
ный ремень. Вытяните ремень,
чтобы закрепить стакан или
пепельницу.
Передний ящик для
хранения вещей
Вещевые отделения расположены
под блоком управления светотех‐
никой, в центральной консоли
перед рычагом селектора, в карма‐
нах обивки дверей и на боковых
панелях рядом с задними сиде‐
ньями.

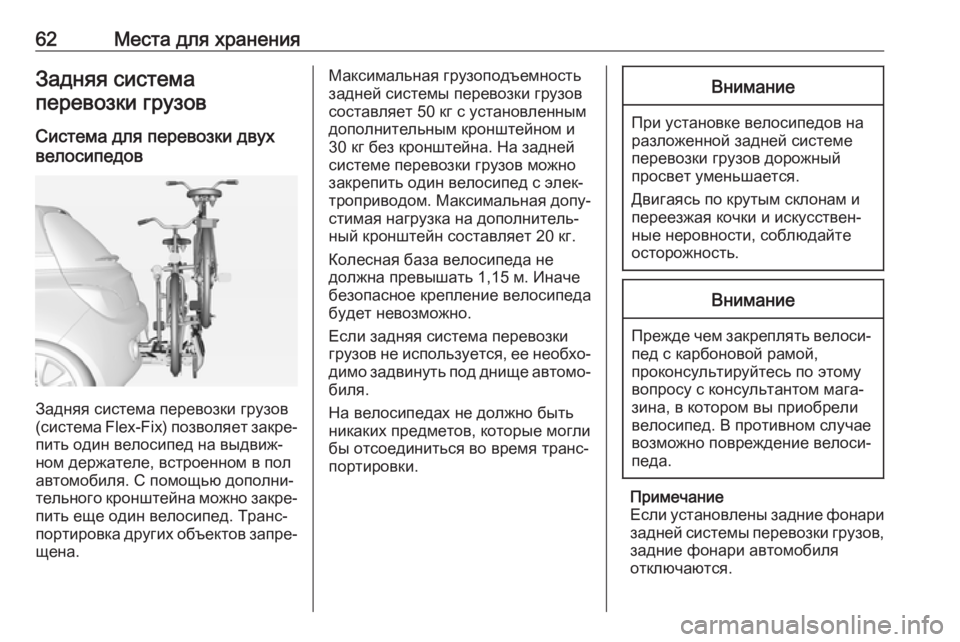

62Места для храненияЗадняя системаперевозки грузов
Система для перевозки двух
велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет закре‐
пить один велосипед на выдвиж‐
ном держателе, встроенном в пол
автомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще один велосипед. Транс‐
портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 50 кг с установленным
дополнительным кронштейном и
30 кг без кронштейна. На задней
системе перевозки грузов можно
закрепить один велосипед с элек‐
троприводом. Максимальная допу‐
стимая нагрузка на дополнитель‐
ный кронштейн составляет 20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
будет невозможно.
Если задняя система перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам и
переезжая кочки и искусствен‐ ные неровности, соблюдайте
осторожность.
Внимание
Прежде чем закреплять велоси‐ пед с карбоновой рамой,
проконсультируйтесь по этому
вопросу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Примечание
Если установлены задние фонари
задней системы перевозки грузов,
задние фонари автомобиля
отключаются.

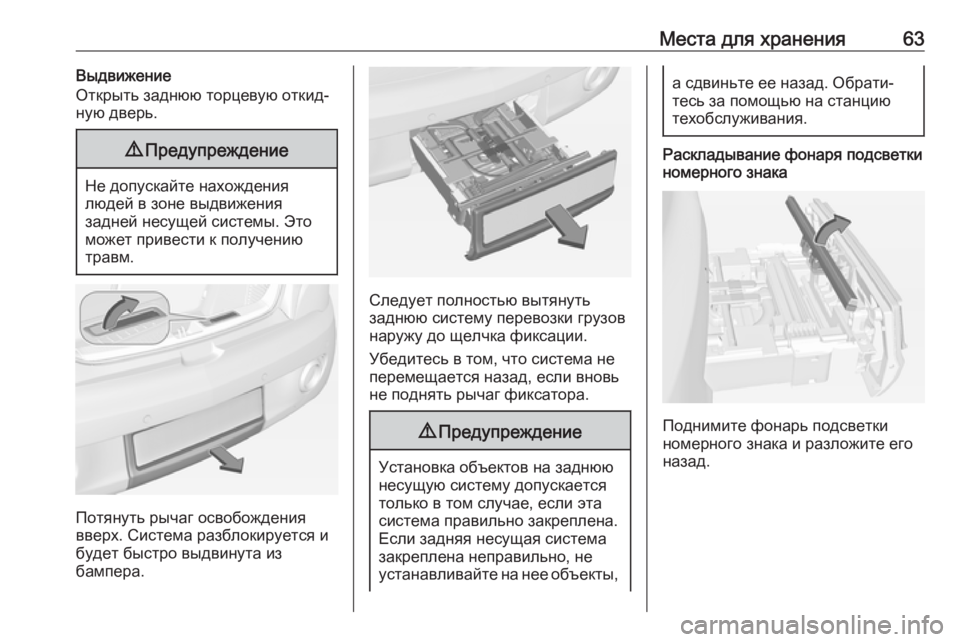

Места для хранения63Выдвижение
Открыть заднюю торцевую откид‐
ную дверь.9 Предупреждение
Не допускайте нахождения
людей в зоне выдвижения
задней несущей системы. Это
может привести к получению
травм.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из
бампера.
Следует полностью вытянуть
заднюю систему перевозки грузов
наружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не
устанавливайте на нее объекты,
а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Раскладывание фонаря подсветки
номерного знака
Поднимите фонарь подсветки
номерного знака и разложите его
назад.

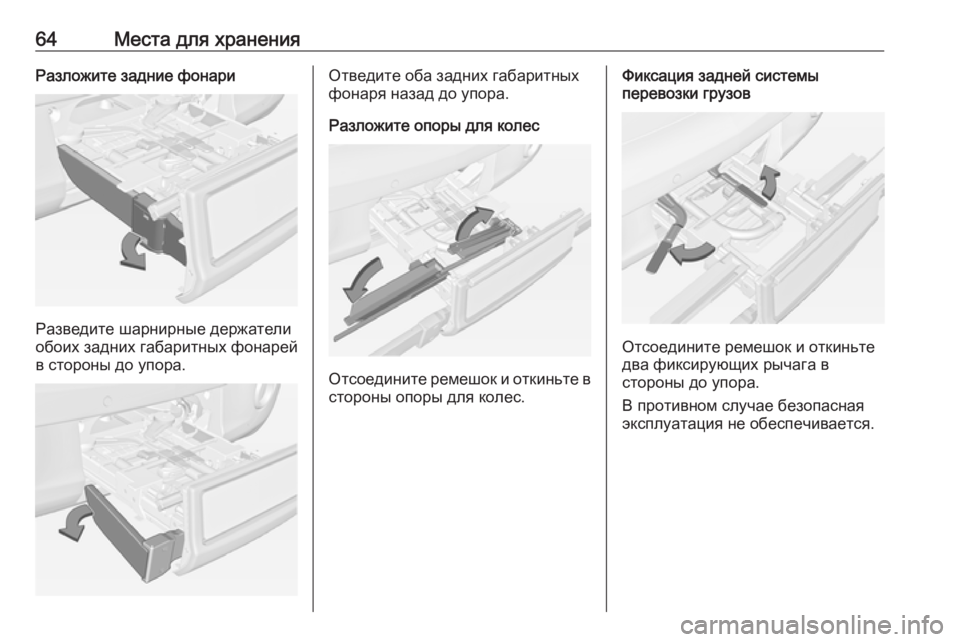

64Места для храненияРазложите задние фонари
Разведите шарнирные держатели
обоих задних габаритных фонарей в стороны до упора.
Отведите оба задних габаритных
фонаря назад до упора.
Разложите опоры для колес
Отсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Отсоедините ремешок и откиньте
два фиксирующих рычага в
стороны до упора.
В противном случае безопасная
эксплуатация не обеспечивается.

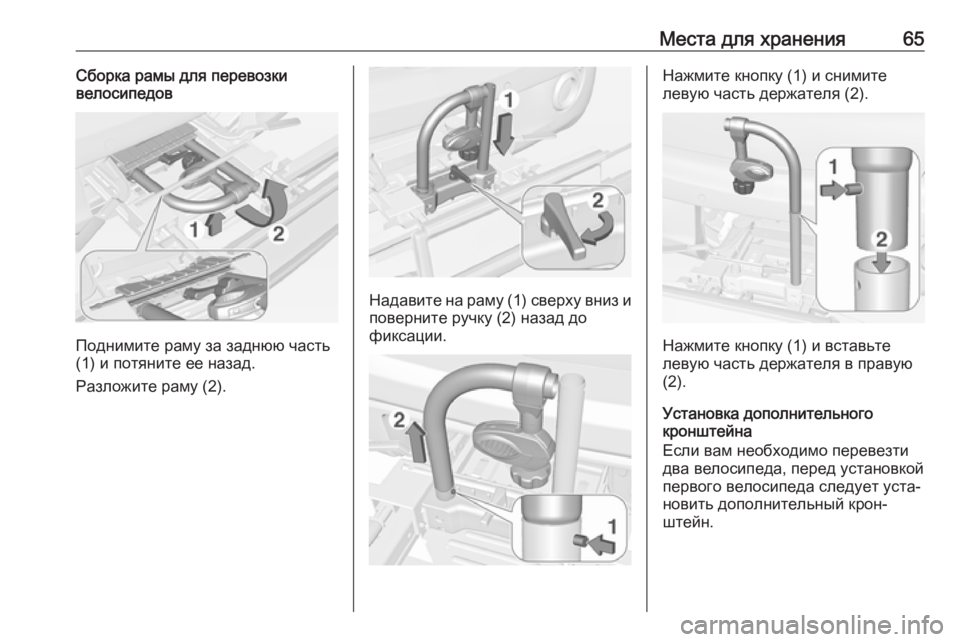

Места для хранения65Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
(1) и потяните ее назад.
Разложите раму (2).
Надавите на раму (1) сверху вниз и поверните ручку (2) назад до
фиксации.
Нажмите кнопку (1) и снимите
левую часть держателя (2).
Нажмите кнопку (1) и вставьте
левую часть держателя в правую
(2).
Установка дополнительного
кронштейна
Если вам необходимо перевезти
два велосипеда, перед установкой
первого велосипеда следует уста‐
новить дополнительный крон‐
штейн.

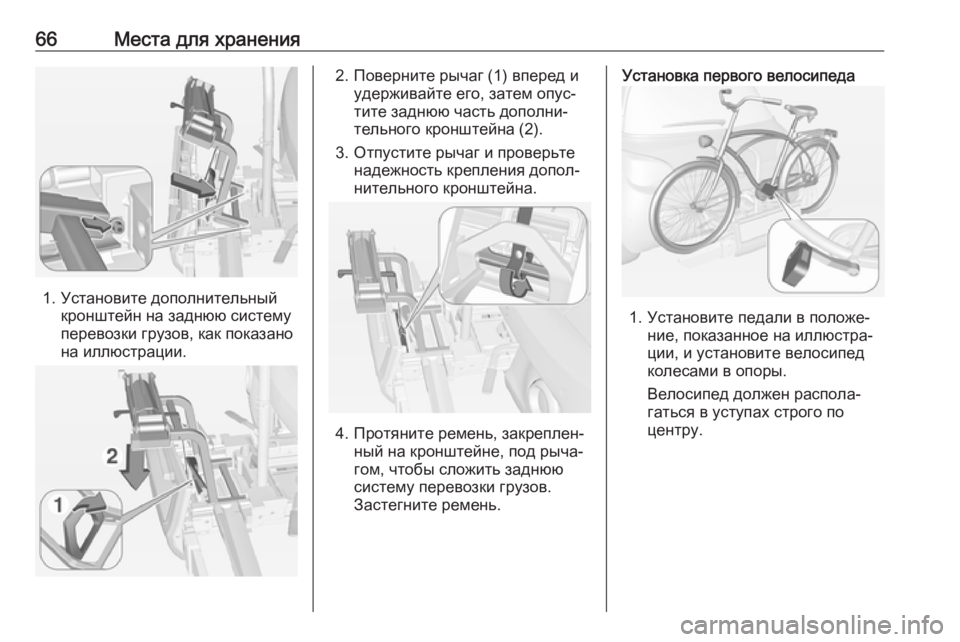

66Места для хранения
1. Установите дополнительныйкронштейн на заднюю систему
перевозки грузов, как показано
на иллюстрации.
2. Поверните рычаг (1) вперед и удерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна (2).
3. Отпустите рычаг и проверьте надежность крепления допол‐
нительного кронштейна.
4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов.
Застегните ремень.
Установка первого велосипеда
1. Установите педали в положе‐ ние, показанное на иллюстра‐
ции, и установите велосипед
колесами в опоры.
Велосипед должен распола‐
гаться в уступах строго по
центру.

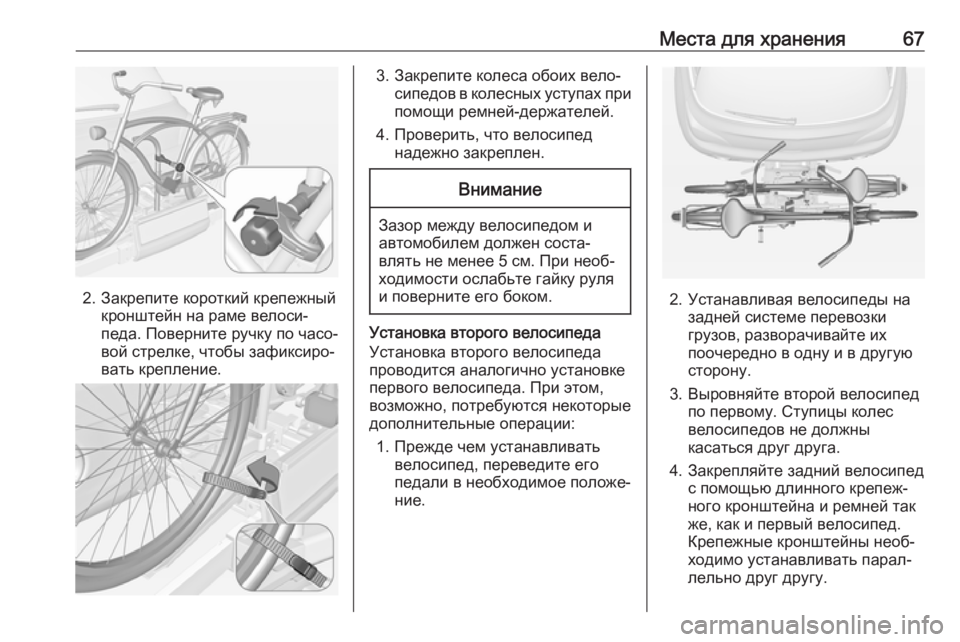

Места для хранения67
2. Закрепите короткий крепежныйкронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед надежно закреплен.Внимание
Зазор между велосипедом и
автомобилем должен соста‐
влять не менее 5 см. При необ‐ ходимости ослабьте гайку руля
и поверните его боком.
Установка второго велосипеда
Установка второго велосипеда
проводится аналогично установке
первого велосипеда. При этом,
возможно, потребуются некоторые
дополнительные операции:
1. Прежде чем устанавливать велосипед, переведите его
педали в необходимое положе‐
ние.
2. Устанавливая велосипеды на задней системе перевозки
грузов, разворачивайте их
поочередно в одну и в другую
сторону.
3. Выровняйте второй велосипед по первому. Ступицы колес
велосипедов не должны
касаться друг друга.
4. Закрепляйте задний велосипед с помощью длинного крепеж‐
ного кронштейна и ремней так
же, как и первый велосипед.
Крепежные кронштейны необ‐
ходимо устанавливать парал‐
лельно друг другу.

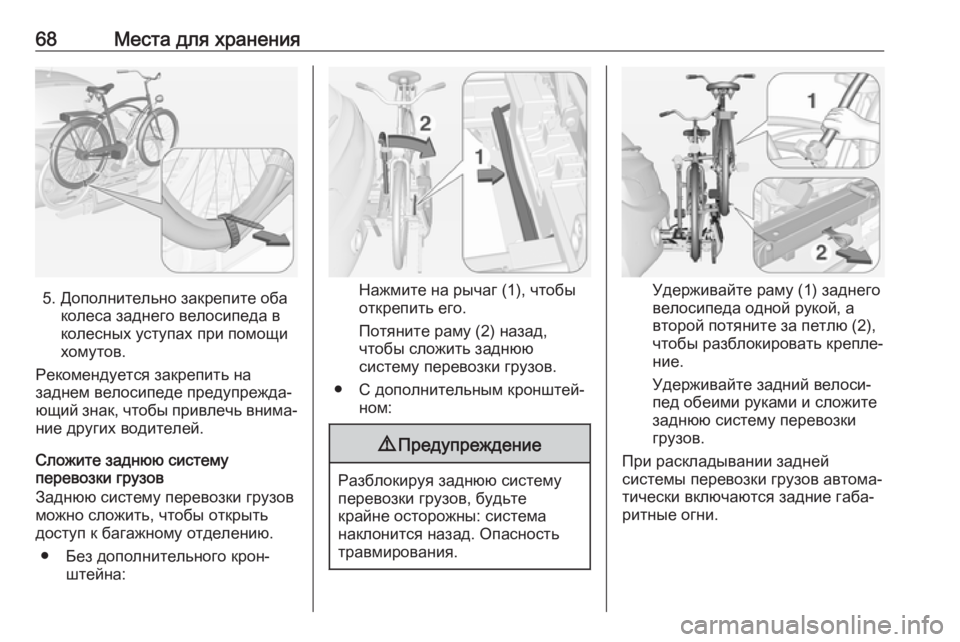

68Места для хранения
5. Дополнительно закрепите обаколеса заднего велосипеда в
колесных уступах при помощи
хомутов.
Рекомендуется закрепить на
заднем велосипеде предупрежда‐
ющий знак, чтобы привлечь внима‐
ние других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть
доступ к багажному отделению.
● Без дополнительного крон‐ штейна:Нажмите на рычаг (1), чтобы
открепить его.
Потяните раму (2) назад,
чтобы сложить заднюю
систему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система
наклонится назад. Опасность
травмирования.
Удерживайте раму (1) заднего
велосипеда одной рукой, а второй потяните за петлю (2),чтобы разблокировать крепле‐
ние.
Удерживайте задний велоси‐
пед обеими руками и сложите
заднюю систему перевозки
грузов.
При раскладывании задней
системы перевозки грузов автома‐
тически включаются задние габа‐
ритные огни.
