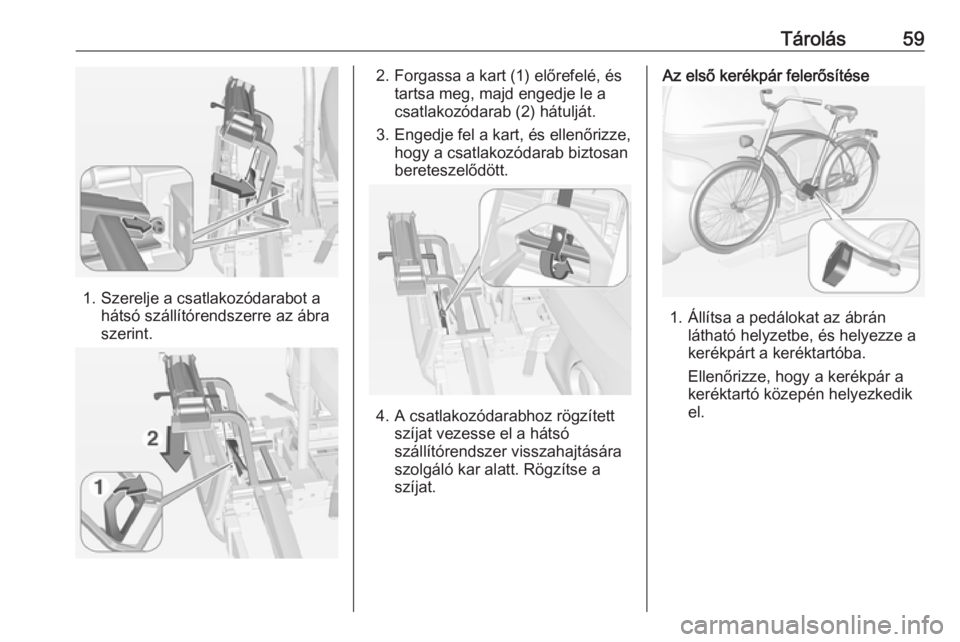

Tárolás59
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerre az ábra
szerint.
2. Forgassa a kart (1) előrefelé, és tartsa meg, majd engedje le a
csatlakozódarab (2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a hátsó
szállítórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.
Az első kerékpár felerősítése
1. Állítsa a pedálokat az ábrán látható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.

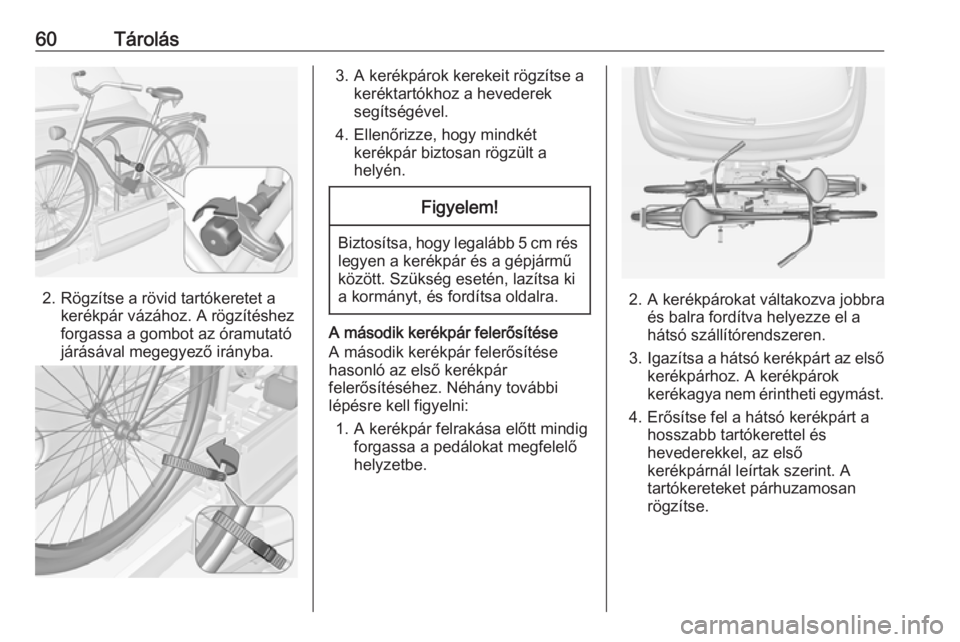

60Tárolás
2. Rögzítse a rövid tartókeretet akerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
A második kerékpár felerősítése
A második kerékpár felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
2. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
3. Igazítsa a hátsó kerékpárt az első
kerékpárhoz. A kerékpárok
kerékagya nem érintheti egymást.
4. Erősítse fel a hátsó kerékpárt a hosszabb tartókerettel és
hevederekkel, az első kerékpárnál leírtak szerint. A
tartókereteket párhuzamosan
rögzítse.

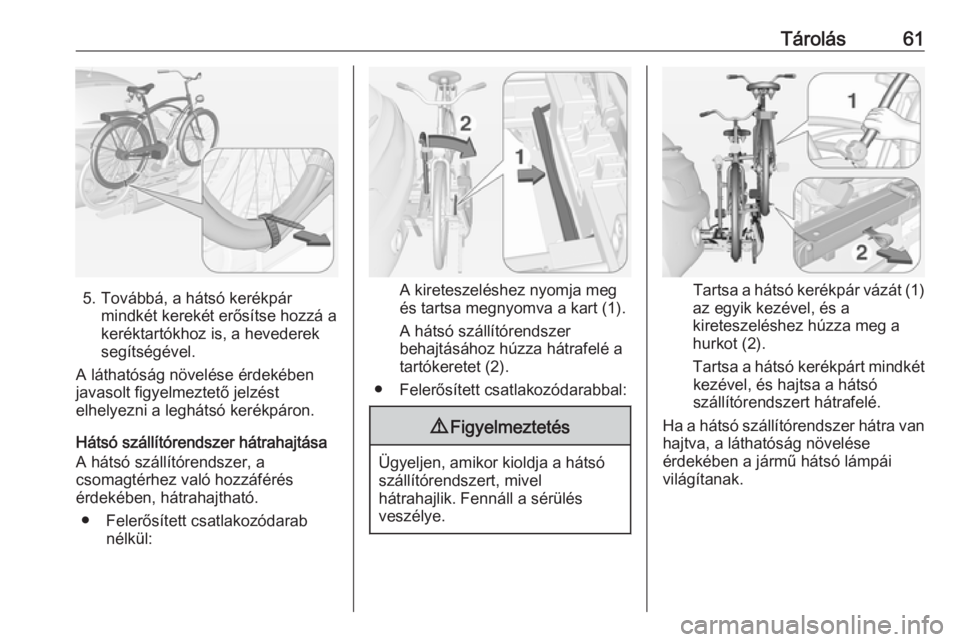

Tárolás61
5. Továbbá, a hátsó kerékpármindkét kerekét erősítse hozzá akeréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:A kireteszeléshez nyomja meg
és tartsa megnyomva a kart (1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet (2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a hátsó kerékpár vázát (1)
az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot (2).
Tartsa a hátsó kerékpárt mindkét kezével, és hajtsa a hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.

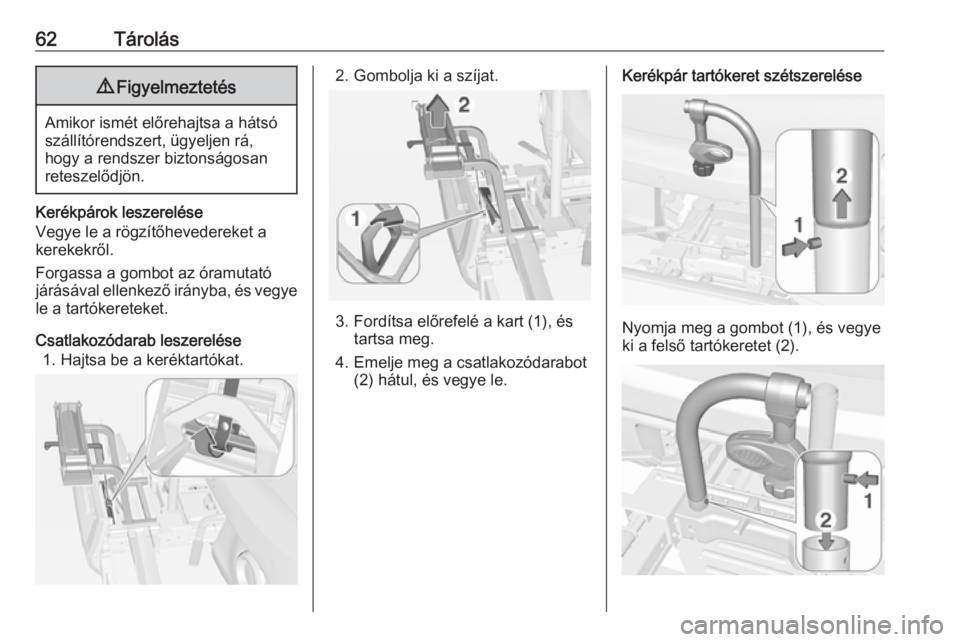

62Tárolás9Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése 1. Hajtsa be a keréktartókat.
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és tartsa meg.
4. Emelje meg a csatlakozódarabot (2) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Nyomja meg a gombot (1), és vegye
ki a felső tartókeretet (2).

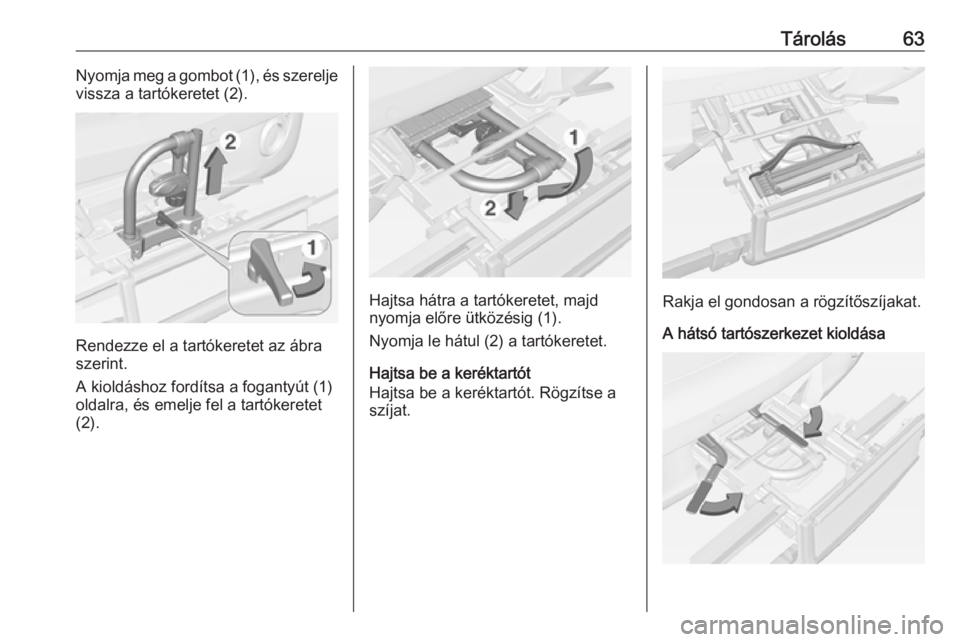

Tárolás63Nyomja meg a gombot (1), és szerelje
vissza a tartókeretet (2).
Rendezze el a tartókeretet az ábra
szerint.
A kioldáshoz fordítsa a fogantyút (1) oldalra, és emelje fel a tartókeretet
(2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig (1).
Nyomja le hátul (2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása

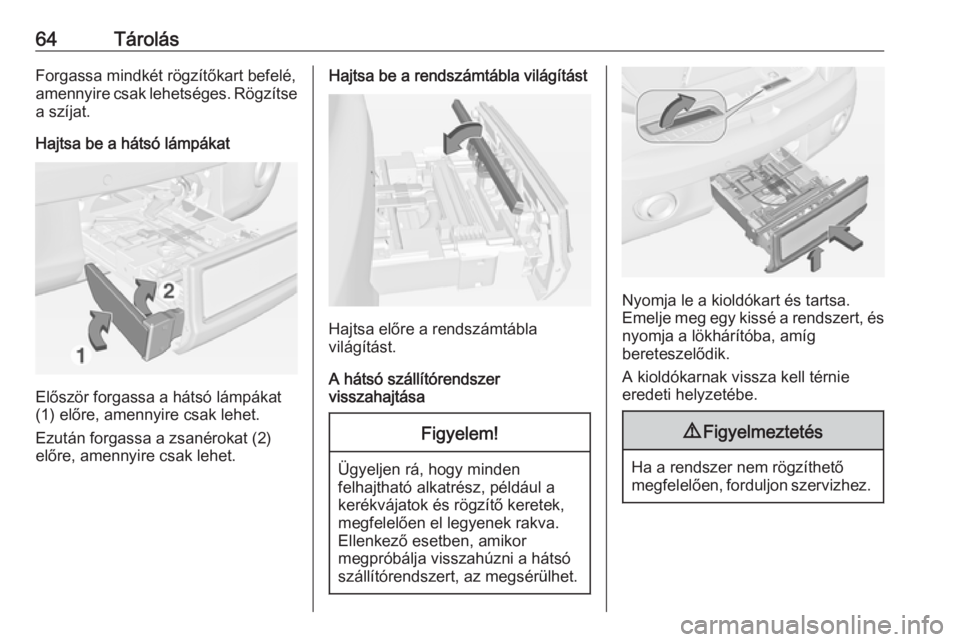

64TárolásForgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Először forgassa a hátsó lámpákat
(1) előre, amennyire csak lehet.
Ezután forgassa a zsanérokat (2)
előre, amennyire csak lehet.
Hajtsa be a rendszámtábla világítást
Hajtsa előre a rendszámtábla
világítást.
A hátsó szállítórendszer
visszahajtása
Figyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amíg
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

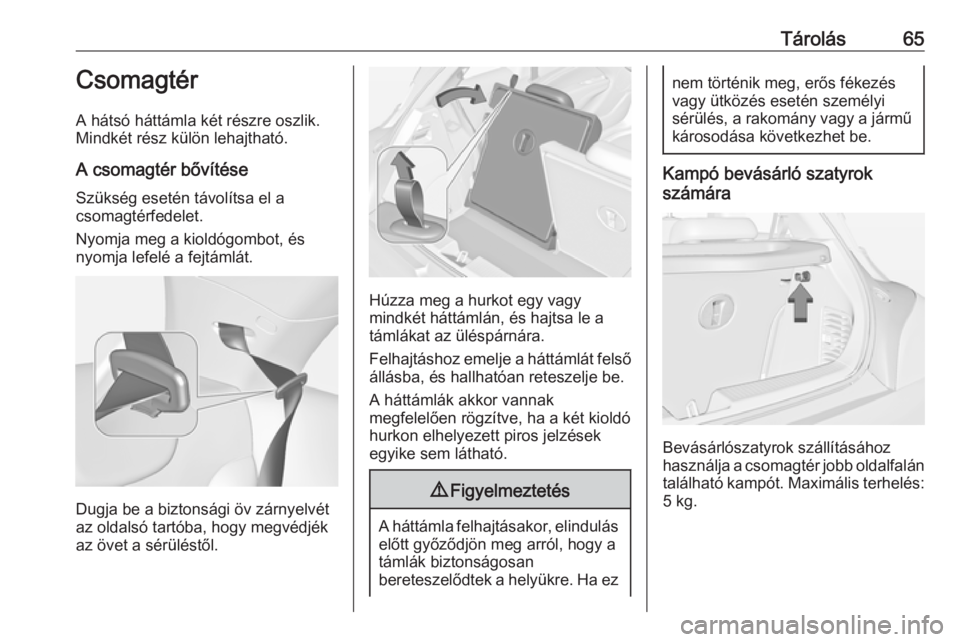

Tárolás65Csomagtér
A hátsó háttámla két részre oszlik.
Mindkét rész külön lehajtható.
A csomagtér bővítése
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja meg a kioldógombot, és
nyomja lefelé a fejtámlát.
Dugja be a biztonsági öv zárnyelvét
az oldalsó tartóba, hogy megvédjék az övet a sérüléstől.
Húzza meg a hurkot egy vagy
mindkét háttámlán, és hajtsa le a
támlákat az üléspárnára.
Felhajtáshoz emelje a háttámlát felső állásba, és hallhatóan reteszelje be.
A háttámlák akkor vannak
megfelelően rögzítve, ha a két kioldó
hurkon elhelyezett piros jelzések
egyike sem látható.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez
nem történik meg, erős fékezés
vagy ütközés esetén személyi
sérülés, a rakomány vagy a jármű
károsodása következhet be.
Kampó bevásárló szatyrok
számára
Bevásárlószatyrok szállításához
használja a csomagtér jobb oldalfalán található kampót. Maximális terhelés: 5 kg.

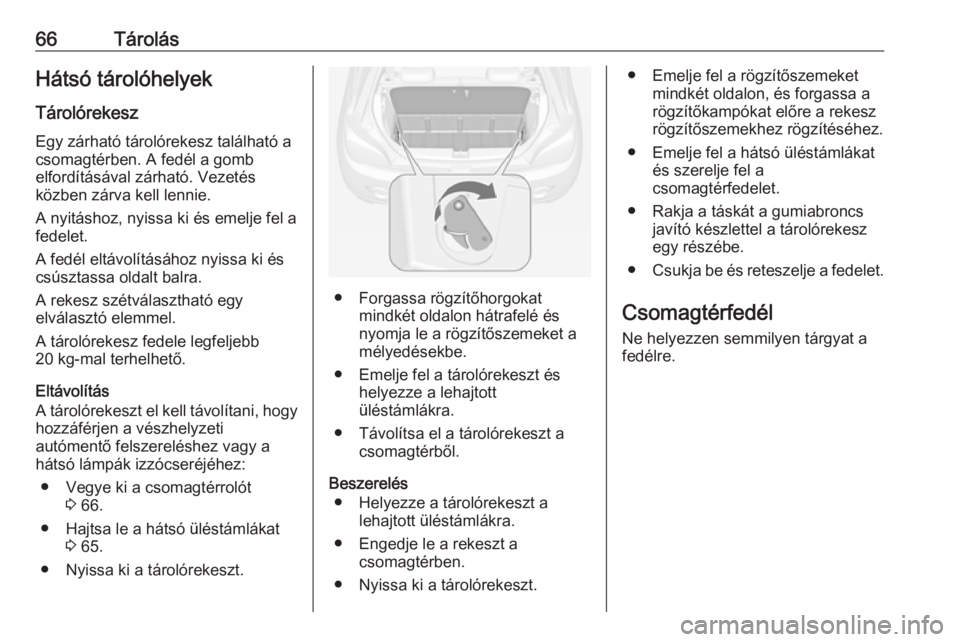

66TárolásHátsó tárolóhelyekTárolórekesz
Egy zárható tárolórekesz található a
csomagtérben. A fedél a gomb
elfordításával zárható. Vezetés
közben zárva kell lennie.
A nyitáshoz, nyissa ki és emelje fel a
fedelet.
A fedél eltávolításához nyissa ki és csúsztassa oldalt balra.
A rekesz szétválasztható egy
elválasztó elemmel.
A tárolórekesz fedele legfeljebb
20 kg-mal terhelhető.
Eltávolítás
A tárolórekeszt el kell távolítani, hogy hozzáférjen a vészhelyzeti
autómentő felszereléshez vagy a
hátsó lámpák izzócseréjéhez:
● Vegye ki a csomagtérrolót 3 66.
● Hajtsa le a hátsó üléstámlákat 3 65.
● Nyissa ki a tárolórekeszt.
● Forgassa rögzítőhorgokat mindkét oldalon hátrafelé és
nyomja le a rögzítőszemeket a
mélyedésekbe.
● Emelje fel a tárolórekeszt és helyezze a lehajtott
üléstámlákra.
● Távolítsa el a tárolórekeszt a csomagtérből.
Beszerelés ● Helyezze a tárolórekeszt a lehajtott üléstámlákra.
● Engedje le a rekeszt a csomagtérben.
● Nyissa ki a tárolórekeszt.
● Emelje fel a rögzítőszemeket mindkét oldalon, és forgassa a
rögzítőkampókat előre a rekesz
rögzítőszemekhez rögzítéséhez.
● Emelje fel a hátsó üléstámlákat és szerelje fel a
csomagtérfedelet.
● Rakja a táskát a gumiabroncs javító készlettel a tárolórekesz
egy részébe.
● Csukja be és reteszelje a fedelet.
Csomagtérfedél
Ne helyezzen semmilyen tárgyat a
fedélre.

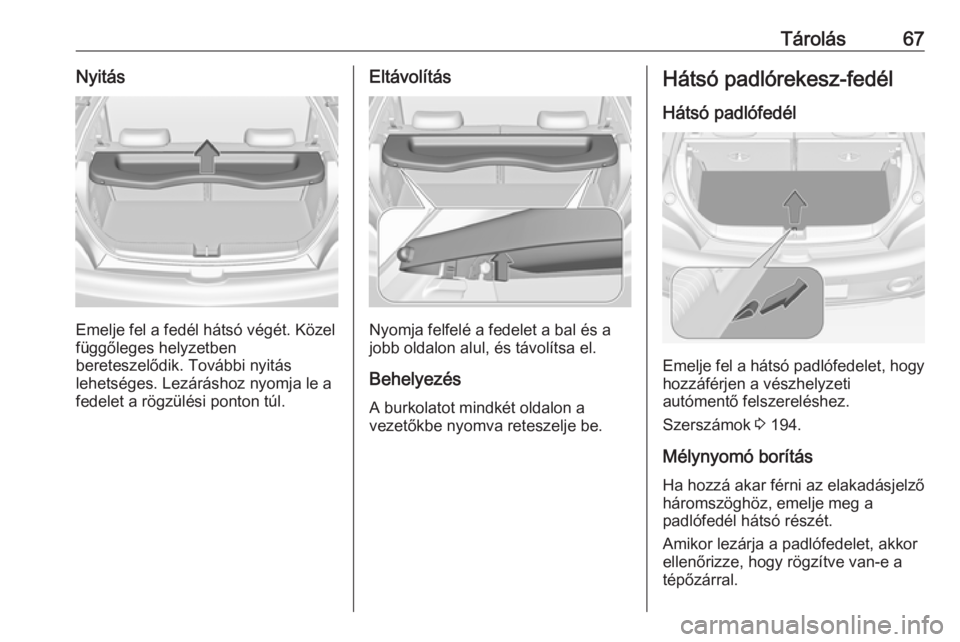

Tárolás67Nyitás
Emelje fel a fedél hátsó végét. Közel
függőleges helyzetben
bereteszelődik. További nyitás
lehetséges. Lezáráshoz nyomja le a
fedelet a rögzülési ponton túl.
Eltávolítás
Nyomja felfelé a fedelet a bal és a
jobb oldalon alul, és távolítsa el.
Behelyezés A burkolatot mindkét oldalon a
vezetőkbe nyomva reteszelje be.
Hátsó padlórekesz-fedél
Hátsó padlófedél
Emelje fel a hátsó padlófedelet, hogy hozzáférjen a vészhelyzeti
autómentő felszereléshez.
Szerszámok 3 194.
Mélynyomó borítás Ha hozzá akar férni az elakadásjelző
háromszöghöz, emelje meg a
padlófedél hátsó részét.
Amikor lezárja a padlófedelet, akkor
ellenőrizze, hogy rögzítve van-e a tépőzárral.

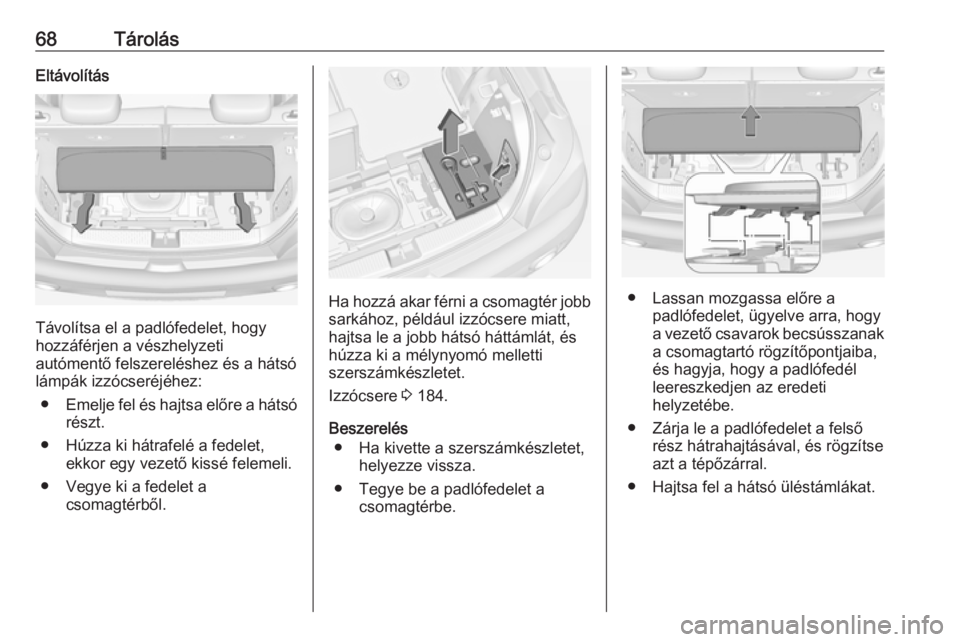

68TárolásEltávolítás
Távolítsa el a padlófedelet, hogy
hozzáférjen a vészhelyzeti
autómentő felszereléshez és a hátsó
lámpák izzócseréjéhez:
● Emelje fel és hajtsa előre a hátsó
részt.
● Húzza ki hátrafelé a fedelet, ekkor egy vezető kissé felemeli.
● Vegye ki a fedelet a csomagtérből.
Ha hozzá akar férni a csomagtér jobbsarkához, például izzócsere miatt,
hajtsa le a jobb hátsó háttámlát, és
húzza ki a mélynyomó melletti
szerszámkészletet.
Izzócsere 3 184.
Beszerelés ● Ha kivette a szerszámkészletet, helyezze vissza.
● Tegye be a padlófedelet a csomagtérbe.● Lassan mozgassa előre a padlófedelet, ügyelve arra, hogy
a vezető csavarok becsússzanak
a csomagtartó rögzítőpontjaiba,
és hagyja, hogy a padlófedél
leereszkedjen az eredeti
helyzetébe.
● Zárja le a padlófedelet a felső rész hátrahajtásával, és rögzítse
azt a tépőzárral.
● Hajtsa fel a hátsó üléstámlákat.
