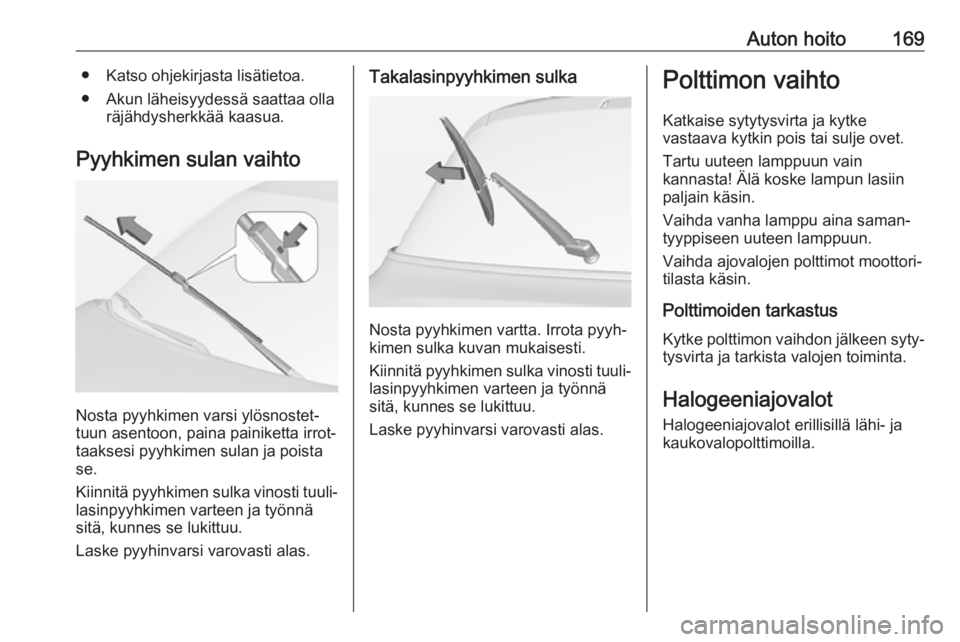

Auton hoito169● Katso ohjekirjasta lisätietoa.
● Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.
Pyyhkimen sulan vaihto
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka vinosti tuuli‐
lasinpyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhinvarsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke
vastaava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta! Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐ tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Halogeeniajovalot
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.

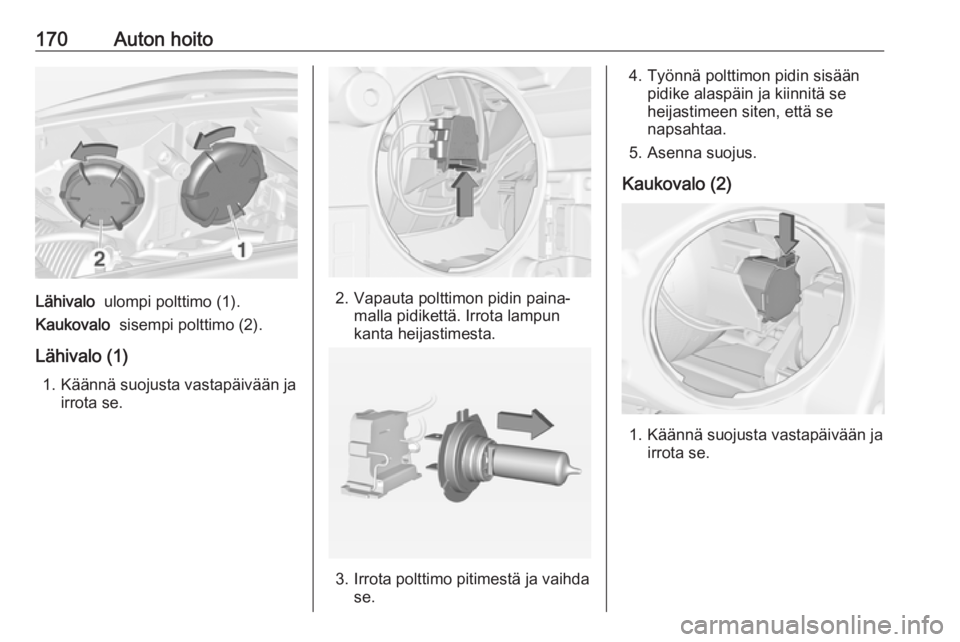

170Auton hoito
Lähivalo ulompi polttimo (1).
Kaukovalo sisempi polttimo (2).
Lähivalo (1) 1. Käännä suojusta vastapäivään ja irrota se.2. Vapauta polttimon pidin paina‐ malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisäänpidike alaspäin ja kiinnitä se
heijastimeen siten, että se
napsahtaa.
5. Asenna suojus.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.

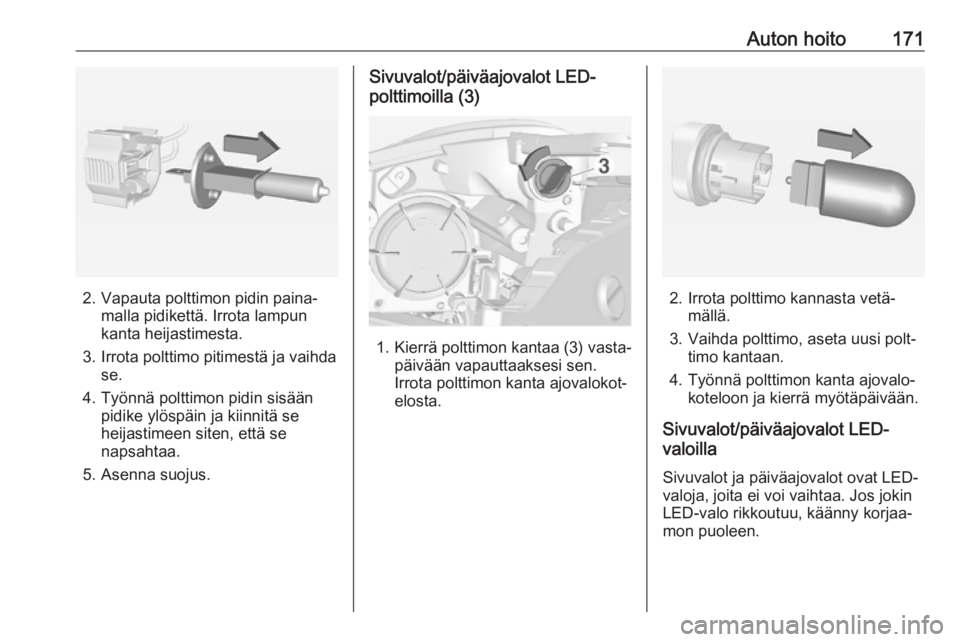

Auton hoito171
2. Vapauta polttimon pidin paina‐malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pidike ylöspäin ja kiinnitä se
heijastimeen siten, että se
napsahtaa.
5. Asenna suojus.
Sivuvalot/päiväajovalot LED-
polttimoilla (3)
1. Kierrä polttimon kantaa (3) vasta‐ päivään vapauttaaksesi sen.
Irrota polttimon kanta ajovalokot‐
elosta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED- valoja, joita ei voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.

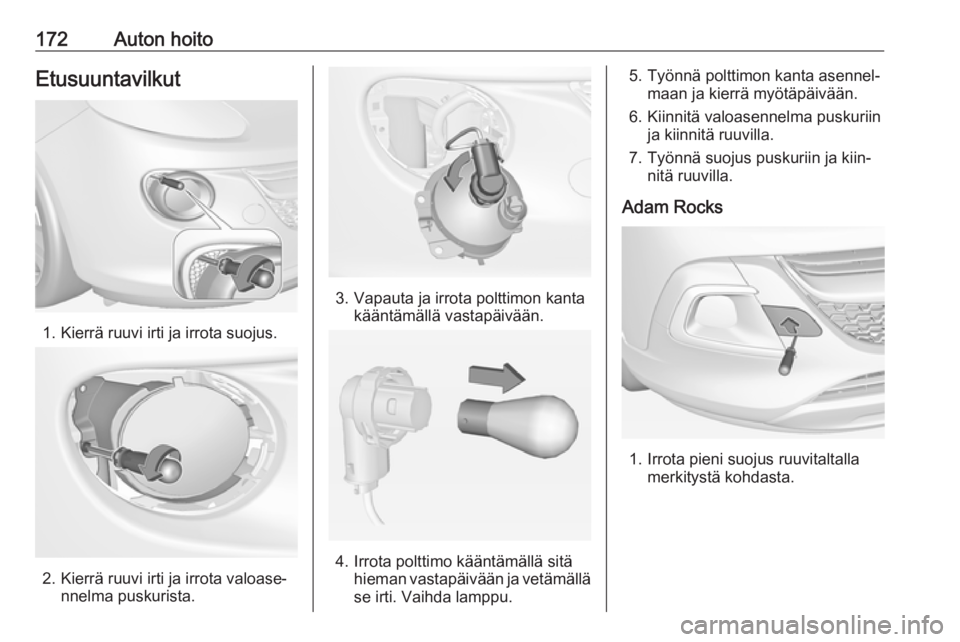

172Auton hoitoEtusuuntavilkut
1. Kierrä ruuvi irti ja irrota suojus.
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Adam Rocks
1. Irrota pieni suojus ruuvitaltalla merkitystä kohdasta.

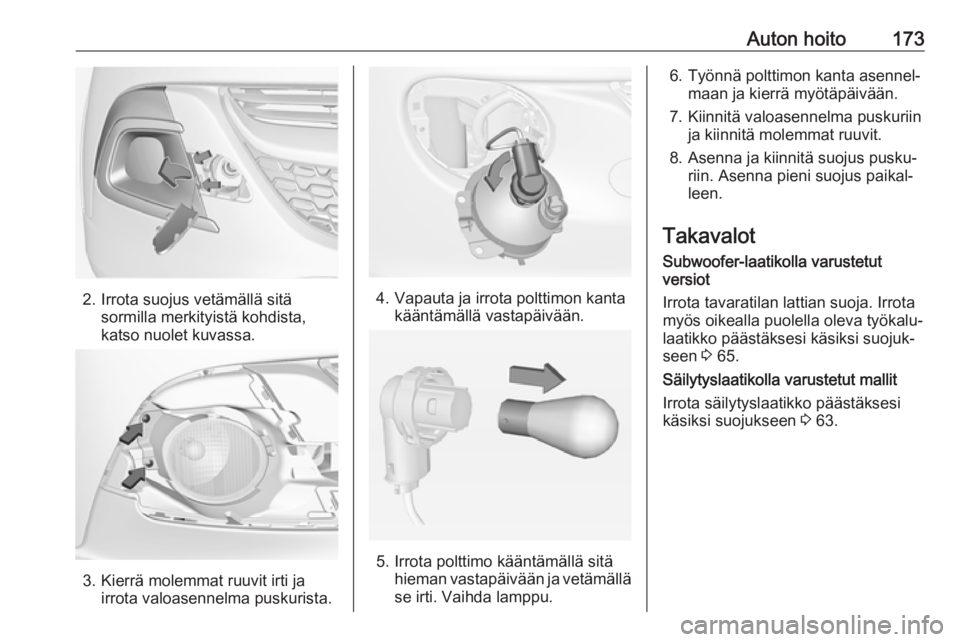

Auton hoito173
2. Irrota suojus vetämällä sitäsormilla merkityistä kohdista,
katso nuolet kuvassa.
3. Kierrä molemmat ruuvit irti ja irrota valoasennelma puskurista.
4. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
5. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
6. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Asenna ja kiinnitä suojus pusku‐ riin. Asenna pieni suojus paikal‐
leen.
Takavalot
Subwoofer-laatikolla varustetut
versiot
Irrota tavaratilan lattian suoja. Irrota
myös oikealla puolella oleva työkalu‐
laatikko päästäksesi käsiksi suojuk‐
seen 3 65.
Säilytyslaatikolla varustetut mallit
Irrota säilytyslaatikko päästäksesi
käsiksi suojukseen 3 63.

174Auton hoito
1. Vapauta suojus kyseiseltä sivultaja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐ päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkku 1
takavalo 2
takavalo/jarruvalo 3
Jos takavalot 2 ja/tai taka/jarruva‐
lot 3 ovat LED-valoja, käänny
niiden vaihtoa varten korjaamon
puoleen.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät
johtokanaviin.
Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muovinen kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin. Vedä pyöreä tiiviste lamppukote‐
lon syvennyksen yli.

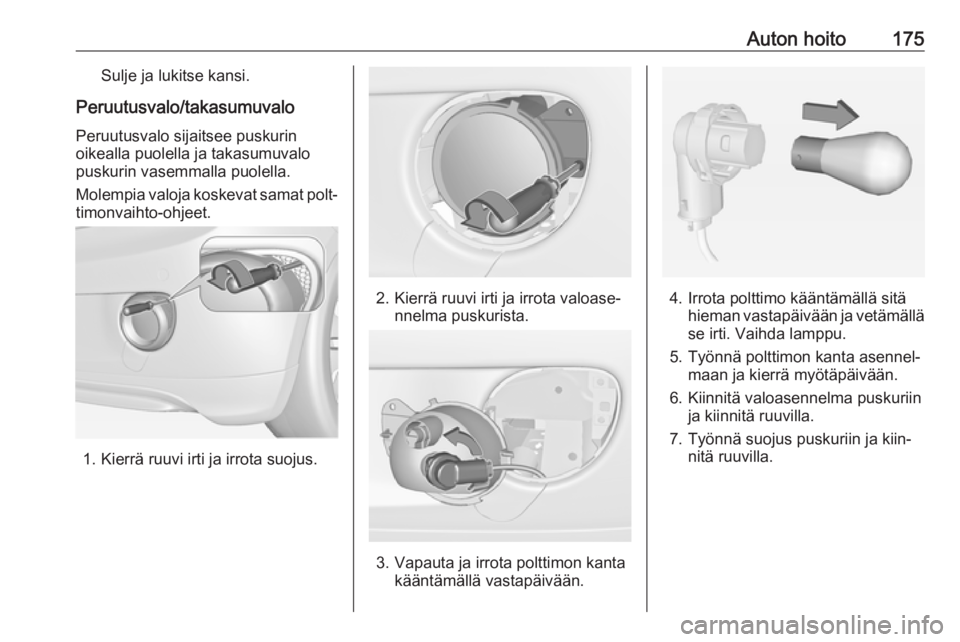

Auton hoito175Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo
Peruutusvalo sijaitsee puskurin
oikealla puolella ja takasumuvalo
puskurin vasemmalla puolella.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.
2. Kierrä ruuvi irti ja irrota valoase‐ nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.

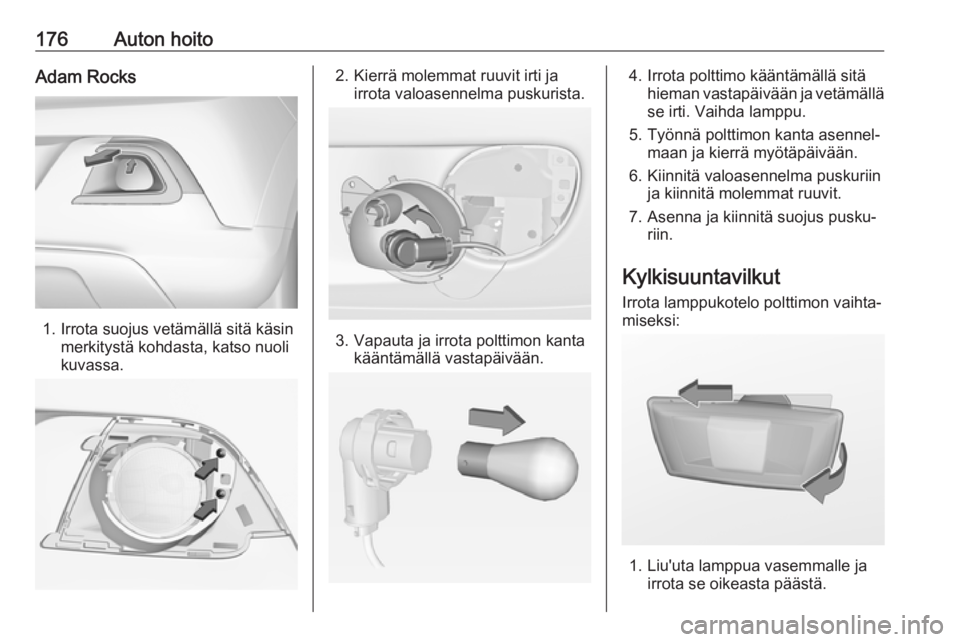

176Auton hoitoAdam Rocks
1. Irrota suojus vetämällä sitä käsinmerkitystä kohdasta, katso nuoli
kuvassa.
2. Kierrä molemmat ruuvit irti ja irrota valoasennelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
7. Asenna ja kiinnitä suojus pusku‐ riin.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐ miseksi:
1. Liu'uta lamppua vasemmalle ja irrota se oikeasta päästä.

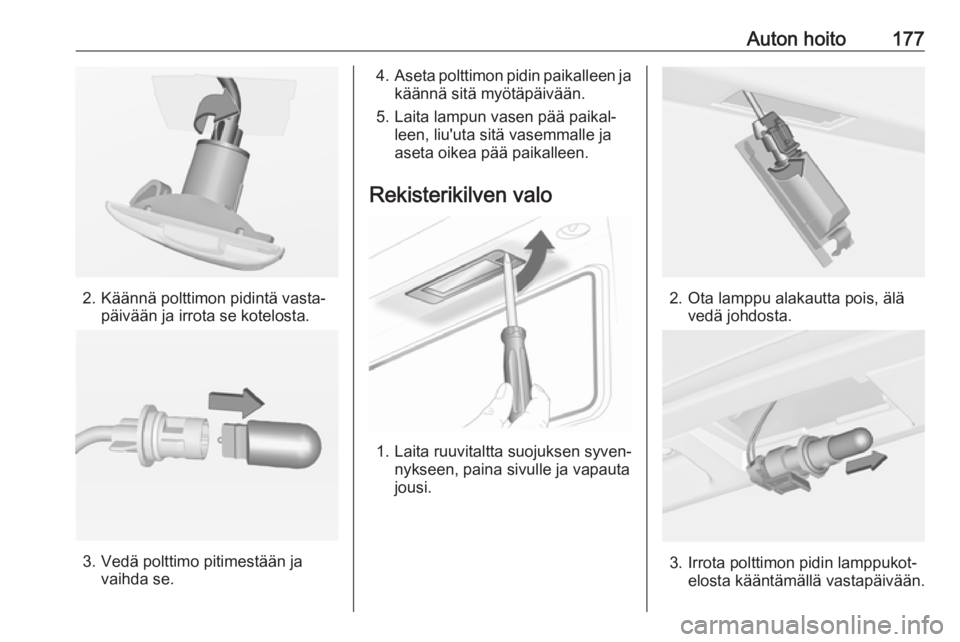

Auton hoito177
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

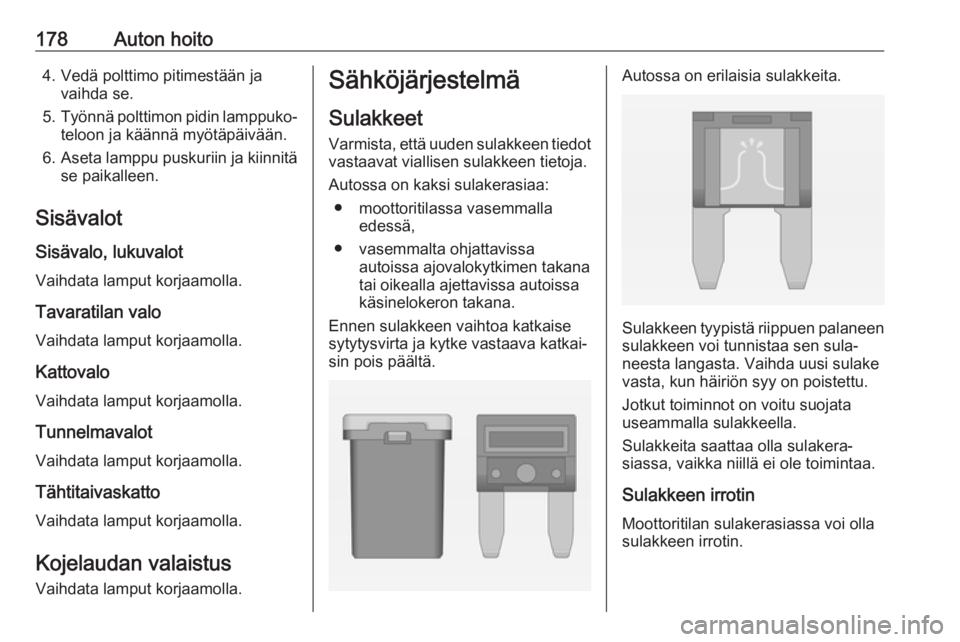

178Auton hoito4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Aseta lamppu puskuriin ja kiinnitä
se paikalleen.
Sisävalot Sisävalo, lukuvalotVaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo
Vaihdata lamput korjaamolla.
Tunnelmavalot
Vaihdata lamput korjaamolla.
Tähtitaivaskatto Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa vasemmalla edessä,
● vasemmalta ohjattavissa autoissa ajovalokytkimen takana
tai oikealla ajettavissa autoissa
käsinelokeron takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
