ABS OPEL ADAM 2018 Ohjekirja (in Finnish)

70Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 71
Ohjauspyörän säätö ..................71
Ohjauspyörän kauko-ohjaus .....71
Lämmitettävä ohjauspyörä ........71
Äänitorvi .................................... 72
Tuulilasin pyyhin-/pesulaite .......72
Takalasin pyyhin/pesulaite ........73
Ulkolämpötila ............................. 74
Kello .......................................... 75
Virtapistokkeet ........................... 77
Induktiivinen lataus ....................77
Savukkeensytytin ......................78
Tuhkakupit ................................. 78
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 79
Mittaristo .................................... 79
Nopeusmittari ............................ 79
Matkamittari ............................... 79
Osamatkamittari ........................79
Kierroslukumittari .......................79
Polttoainemittari .........................80
Polttoaineen valintapainike ........80
Moottorin jäähdytysnesteen lämpömittari .............................. 82Huoltonäyttö.............................. 82
Merkkivalot ................................ 83
Suuntavilkku .............................. 85
Turvavyömuistutin .....................85
Turvatyynyt ja turvavyönkiristimet .................... 86
Turvatyynyn poistaminen käytöstä .................................... 86
Latausjärjestelmä ......................86
Toimintavian merkkivalo ............87
Huolla auto pian ........................87
Jarru- ja kytkinjärjestelmä ..........87
Polkimen käyttö ......................... 87
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 87
Vaihto ylös ................................. 88
Ohjaustehostin .......................... 88
Ultraäänipysäköintitutka ............88
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................88
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............88
Rengaspaineiden valvontajärjestelmä ................... 88
Moottorin öljynpaine ..................89
Polttoaine vähissä .....................89
Ajonestin .................................... 89
Ulkovalot .................................... 89
Kaukovalot ................................. 90Takasumuvalo........................... 90
Vakionopeussäädin ...................90
Ovi auki ..................................... 90
Tietonäytöt ................................... 90
Kuljettajan tietokeskus ...............90
Värillinen infonäyttö ...................95
Graafinen infonäyttö ..................96
Auton viestit ................................. 96
Varoitusäänet ............................ 98
Pariston jännite .......................... 98
Auton räätälöinti ........................... 99
Telematiikan huolto ...................103
OnStar ..................................... 103

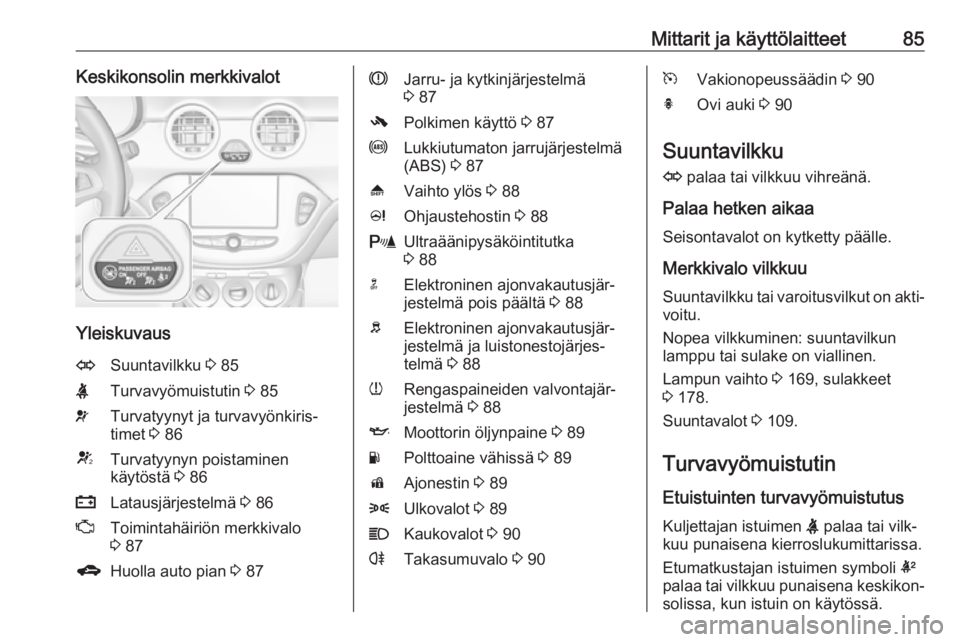

Mittarit ja käyttölaitteet85Keskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 85XTurvavyömuistutin 3 85vTurvatyynyt ja turvavyönkiris‐
timet 3 86VTurvatyynyn poistaminen
käytöstä 3 86pLatausjärjestelmä 3 86ZToimintahäiriön merkkivalo
3 87gHuolla auto pian 3 87RJarru- ja kytkinjärjestelmä
3 87-Polkimen käyttö 3 87uLukkiutumaton jarrujärjestelmä
(ABS) 3 87[Vaihto ylös 3 88cOhjaustehostin 3 88rUltraäänipysäköintitutka
3 88nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 88bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 88wRengaspaineiden valvontajär‐
jestelmä 3 88IMoottorin öljynpaine 3 89YPolttoaine vähissä 3 89dAjonestin 3 898Ulkovalot 3 89CKaukovalot 3 90rTakasumuvalo 3 90mVakionopeussäädin 3 90hOvi auki 3 90
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa
Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut on akti‐voitu.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Lampun vaihto 3 169, sulakkeet
3 178.
Suuntavalot 3 109.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena kierroslukumittarissa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐ solissa, kun istuin on käytössä.

Mittarit ja käyttölaitteet87Palaa moottorin käydessäPysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐
tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo
Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 96.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 167.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on
kytkettynä 3 137.
Polkimen käyttö - palaa tai vilkkuu keltaisena.
Palaa
Kytkinpoljinta tulee painaa moottorinkäynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 128.
Merkkivalo vilkkuu Kytkinpolkimen on oltava painettuna,
jotta auton voi käynnistää avaimella
3 16, 3 127.
Joissakin versioissa kuljettajan tieto‐
keskukseen tulee kehotus painaa
kytkinpoljinta 3 96.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen
jälkeen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.

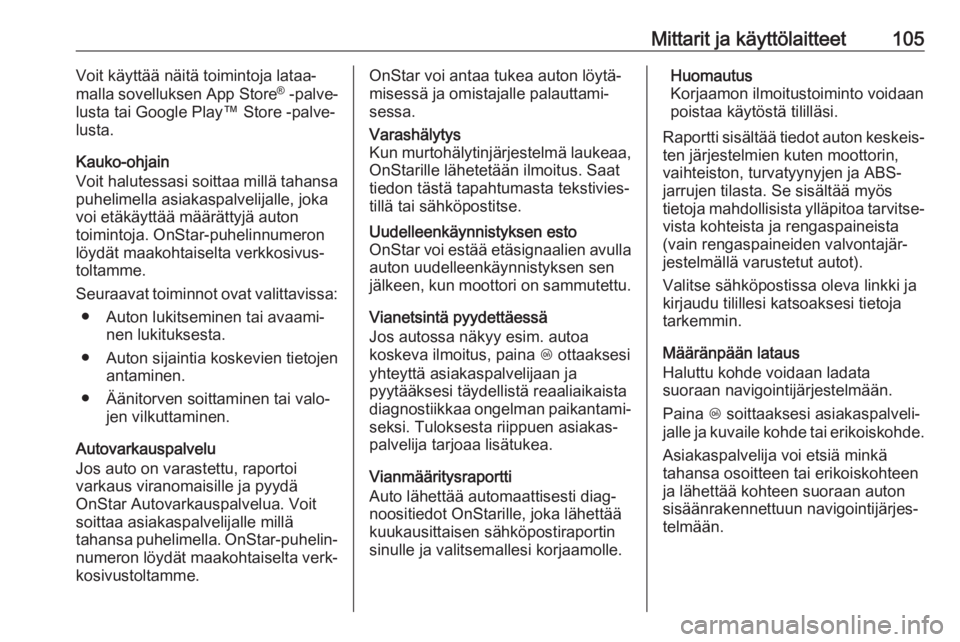

Mittarit ja käyttölaitteet105Voit käyttää näitä toimintoja lataa‐
malla sovelluksen App Store®
-palve‐
lusta tai Google Play™ Store -palve‐
lusta.
Kauko-ohjain
Voit halutessasi soittaa millä tahansa
puhelimella asiakaspalvelijalle, joka
voi etäkäyttää määrättyjä auton
toimintoja. OnStar-puhelinnumeron
löydät maakohtaiselta verkkosivus‐
toltamme.
Seuraavat toiminnot ovat valittavissa: ● Auton lukitseminen tai avaami‐ nen lukituksesta.
● Auton sijaintia koskevien tietojen antaminen.
● Äänitorven soittaminen tai valo‐ jen vilkuttaminen.
Autovarkauspalvelu
Jos auto on varastettu, raportoi
varkaus viranomaisille ja pyydä
OnStar Autovarkauspalvelua. Voit
soittaa asiakaspalvelijalle millä
tahansa puhelimella. OnStar-puhelin‐ numeron löydät maakohtaiselta verk‐
kosivustoltamme.OnStar voi antaa tukea auton löytä‐
misessä ja omistajalle palauttami‐
sessa.Varashälytys
Kun murtohälytinjärjestelmä laukeaa,
OnStarille lähetetään ilmoitus. Saat
tiedon tästä tapahtumasta tekstivies‐
tillä tai sähköpostitse.Uudelleenkäynnistyksen esto
OnStar voi estää etäsignaalien avulla auton uudelleenkäynnistyksen sen
jälkeen, kun moottori on sammutettu.
Vianetsintä pyydettäessä
Jos autossa näkyy esim. autoa
koskeva ilmoitus, paina Z ottaaksesi
yhteyttä asiakaspalvelijaan ja
pyytääksesi täydellistä reaaliaikaista
diagnostiikkaa ongelman paikantami‐
seksi. Tuloksesta riippuen asiakas‐
palvelija tarjoaa lisätukea.
Vianmääritysraportti
Auto lähettää automaattisesti diag‐
noositiedot OnStarille, joka lähettää
kuukausittaisen sähköpostiraportin
sinulle ja valitsemallesi korjaamolle.
Huomautus
Korjaamon ilmoitustoiminto voidaan
poistaa käytöstä tililläsi.
Raportti sisältää tiedot auton keskeis‐
ten järjestelmien kuten moottorin,
vaihteiston, turvatyynyjen ja ABS-
jarrujen tilasta. Se sisältää myös tietoja mahdollisista ylläpitoa tarvitse‐ vista kohteista ja rengaspaineista(vain rengaspaineiden valvontajär‐
jestelmällä varustetut autot).
Valitse sähköpostissa oleva linkki ja
kirjaudu tilillesi katsoaksesi tietoja
tarkemmin.
Määränpään lataus
Haluttu kohde voidaan ladata
suoraan navigointijärjestelmään.
Paina Z soittaaksesi asiakaspalveli‐
jalle ja kuvaile kohde tai erikoiskohde.
Asiakaspalvelija voi etsiä minkä
tahansa osoitteen tai erikoiskohteen
ja lähettää kohteen suoraan auton
sisäänrakennettuun navigointijärjes‐
telmään.

136Ajaminen ja käyttönormaaliin käyttölämpötilaanmoottorin käyntinopeutta nosta‐
malla.
● Sopeutusohjelmat sovittavat vaihdot ajo-olosuhteisiin esim.ajettaessa suurella kuormalla tai
mäkisessä maastossa.
Pakkovaihto Jos kaasupoljin painetaan pohjaan
automaattitilassa, vaihteisto vaihtaa pienemmälle vaihteelle moottorinkierrosluvusta riippuen.
Vika Automatisoidun käsivaihteiston vauri‐
oitumisen estämiseksi kytkin kytkey‐
tyy automaattisesti kytkimen lämpöti‐ lan ollessa hyvin korkea.
Merkkivalo g syttyy häiriötilan‐
teessa. Lisäksi kuljettajan tietokes‐
kuksessa näkyy varoitusviesti. Auton
viestit 3 96.
Ajamista voidaan jatkaa rajoitetusti tai
ei lainkaan, viasta riippuen.
Korjauta häiriön syy korjaamolla.Jarrut
Jarrujärjestelmä on jaettu kahteen
toisistaan riippumattomaan jarrupii‐
riin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän
tarvitaan huomattavasti enemmän
voimaa. Jarrutusmatka pitenee.
Käänny korjaamon puoleen, ennen
kuin jatkat matkaa.
Moottorin ollessa sammutettuna
jarrutehostimen vaikutus riittää
yhteen tai kahteen jarrupolkimen
painallukseen. Jarrutusteho ei kuiten‐
kaan vähene, mutta jarruttamiseen
tarvitaan huomattavasti enemmän
voimaa. Huomioi tämä erityisesti
hinauksessa ollessasi.
Merkkivalo R 3 87.
Lukkiutumaton jarrujärjestelmä
ABS estää pyörien lukkiutumisen.Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐ rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja
kuulee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen täri‐
nästä huolimatta. Älä vähennä poljin‐
voimaa.
Liikkeellelähdön jälkeen järjestelmä
suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.
Merkkivalo u 3 87.
Sopeutuvat jarruvalot
Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.

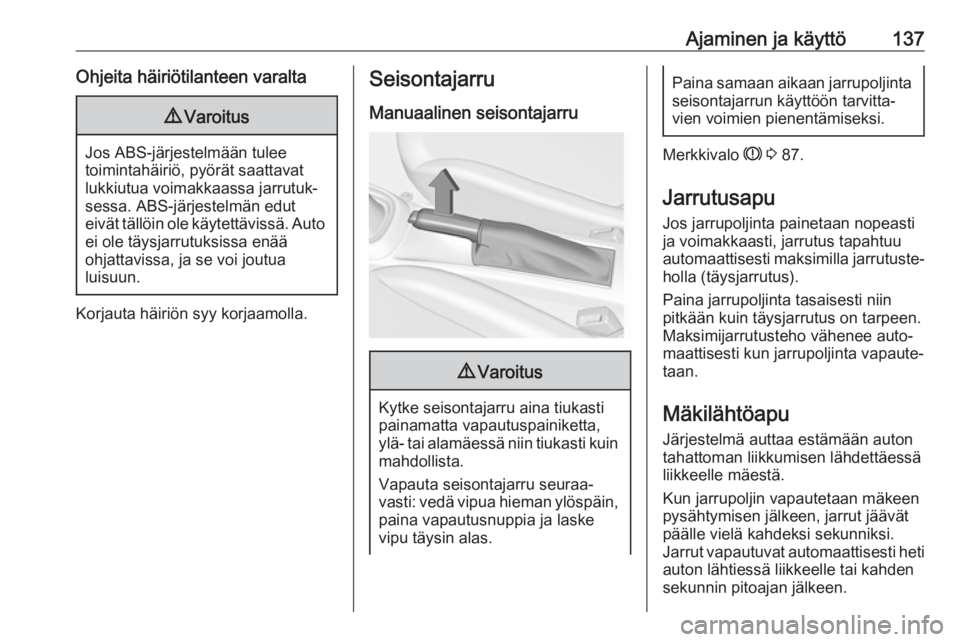

Ajaminen ja käyttö137Ohjeita häiriötilanteen varalta9Varoitus
Jos ABS-järjestelmään tulee
toimintahäiriö, pyörät saattavat
lukkiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut
eivät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää
ohjattavissa, ja se voi joutua
luisuun.
Korjauta häiriön syy korjaamolla.
Seisontajarru
Manuaalinen seisontajarru9 Varoitus
Kytke seisontajarru aina tiukasti
painamatta vapautuspainiketta,
ylä- tai alamäessä niin tiukasti kuin mahdollista.
Vapauta seisontajarru seuraa‐
vasti: vedä vipua hieman ylöspäin,
paina vapautusnuppia ja laske
vipu täysin alas.
Paina samaan aikaan jarrupoljinta seisontajarrun käyttöön tarvitta‐
vien voimien pienentämiseksi.
Merkkivalo R 3 87.
Jarrutusapu
Jos jarrupoljinta painetaan nopeasti ja voimakkaasti, jarrutus tapahtuu
automaattisesti maksimilla jarrutuste‐ holla (täysjarrutus).
Paina jarrupoljinta tasaisesti niin
pitkään kuin täysjarrutus on tarpeen.
Maksimijarrutusteho vähenee auto‐
maattisesti kun jarrupoljinta vapaute‐
taan.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi.
Jarrut vapautuvat automaattisesti heti
auton lähtiessä liikkeelle tai kahden
sekunnin pitoajan jälkeen.

Auton hoito179
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia sijaitsee moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.NroVirtapiiri1–2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Käännettävä kattoluukku/
alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Korielektroniikan ohjausyksikkö9Auton akun anturi10Ajovalojen korkeudensäätö/
TPMS/käännettävä kattoluukku11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16Alustan ohjausyksikkö/LPG-
järjestelmä17Sisätaustapeili18Moottorin ohjausyksikkö

180Auton hoitoNroVirtapiiri19Polttoainepumppu20–21Ruiskutuspuola22–23Ruiskutusjärjestelmä24Pesulaitteisto25Valaistusjärjestelmä26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30–31Vasen ajovalo32Oikea ajovalo33Moottorin ohjausyksikkö34Äänitorvi35Kytkin36–NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5Jäähdytyspuhallin6–7Sähkötoiminen alipainepumppu8Jäähdytyspuhallin9Jäähdytyspuhallin10
––11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla
toimintahäiriö.

235F
Flex-Fix-järjestelmä ......................53
G Graafinen infonäyttö .....................96
H
Hallintalaitteet ............................... 71
Halogeeniajovalot ......................169
Huolla auto pian .......................... 87
Huolto ........................................ 124
Huoltonäyttö ................................ 82
Huoltotiedot ............................... 210
Huurtuneet lamppujen suojukset 110
Häikäisysuojat ............................. 30
I
Ikkunat .......................................... 28
Ilmaisimet ..................................... 79
Ilmanotto .................................... 123
Ilmastointi .................................... 15
Ilmastointijärjestelmät .................115
Ilmastointilaite ............................ 116
Ilmastointilaitteen säännöllinen käyttö ...................................... 124
Induktiivinen lataus .......................77
Info-näytöt..................................... 90
Istuimen asento ........................... 33
Istuimen kääntäminen eteen .......35
Istuimen lämmitys .........................37
Istuimen säätö ......................... 7, 34J
Jarru- ja kytkinjärjestelmä ............87
Jarru- ja kytkinneste ...................211
Jarruneste .................................. 167
Jarrut ................................. 136, 167
Jarrutusapu ................................ 137
Johdanto ........................................ 3
Jäähdytysneste ja pakkasneste. 211
K
Katalysaattori ............................. 131
Kattokuorma ................................. 68
Kattoluukku .................................. 30
Kattoteline .................................... 67
Kaukovalot ........................... 90, 108
Kaukovalovilkku .........................108
Kaupunkitila ................................ 140
Kello ............................................. 75
Keskitason näyttö .........................90
Keskuslukitusjärjestelmä .............21
Kierroslukumittari .........................79
Kiinnityssilmukat ..........................66
Kiinteät tuuletussuulakkeet ........123
Kojelaudan osat ........................... 10
Kojelaudan sulakerasia .............181
Kojelaudan valaistuksen säätö ..111
Kojelaudan valaistus .................178
Kolmipisteturvavyö ......................38
Konepelti .................................... 164
Koodi ............................................ 96Kuljettajan apujärjestelmät.........142
Kuljettajan tietokeskus ..................90
Kuolleen kulman varoitus ...........154
Kupera muoto .............................. 27
Kuviourien syvyys ......................189
Kylkisuuntavilkut ........................176
Käsikäyttöinen häikäisyn esto .....28
Käsinelokero ................................ 51
Käsinkäyttötila ........................... 135
Käsivaihteisto ............................ 132
Käynnistys apukaapeleilla .........201
Käynnistäminen ja toiminta ........126
Kääntyvät peilit ............................ 27
L
Lastaustietoa ............................... 68
Lastenistuimen asennuspaikat ....48
Lasten turvaistuimet .....................46
Lasten turvajärjestelmät ..............46
Latausjärjestelmä ........................86
Liikkeellelähtö .............................. 16
Lisävarusteet ja autoon tehdyt muutokset ............................... 162
LPG .............................. 80, 157, 215
Luistonestojärjestelmä ...............138
Lukkiutumaton jarrujärjestelmä . 136
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 87
Lumiketjut .................................. 190
Lämmitettävä ohjauspyörä ..........71
