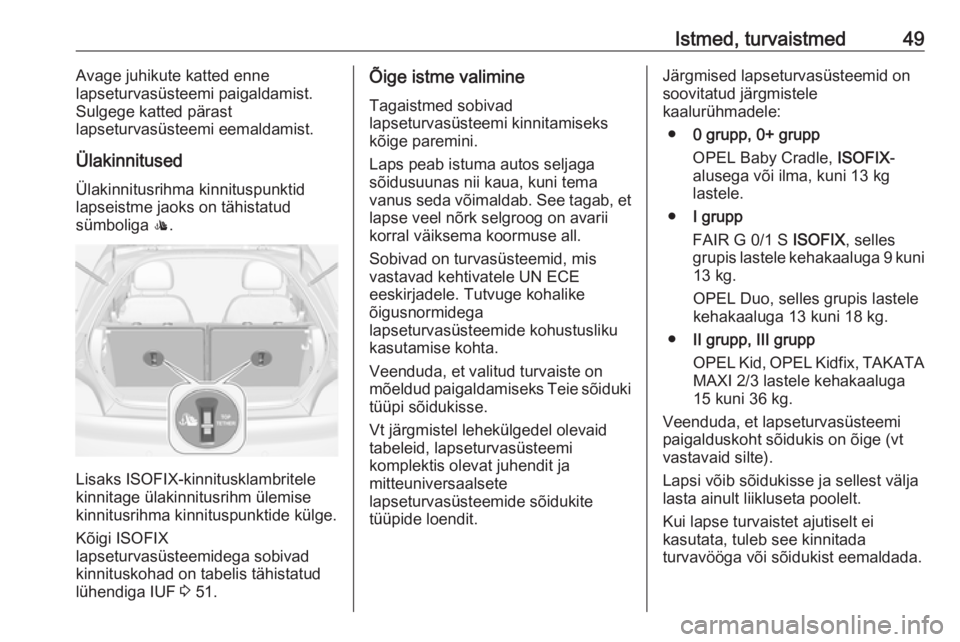

Istmed, turvaistmed49Avage juhikute katted enne
lapseturvasüsteemi paigaldamist.
Sulgege katted pärast
lapseturvasüsteemi eemaldamist.
Ülakinnitused Ülakinnitusrihma kinnituspunktid
lapseistme jaoks on tähistatud
sümboliga :.
Lisaks ISOFIX-kinnitusklambritele
kinnitage ülakinnitusrihm ülemise
kinnitusrihma kinnituspunktide külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 51.
Õige istme valimine
Tagaistmed sobivad
lapseturvasüsteemi kinnitamiseks
kõige paremini.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Veenduda, et valitud turvaiste on
mõeldud paigaldamiseks Teie sõiduki tüüpi sõidukisse.
Vt järgmistel lehekülgedel olevaid
tabeleid, lapseturvasüsteemi
komplektis olevat juhendit ja
mitteuniversaalsete
lapseturvasüsteemide sõidukite
tüüpide loendit.Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele:
● 0 grupp, 0+ grupp
OPEL Baby Cradle, ISOFIX-
alusega või ilma, kuni 13 kg
lastele.
● I grupp
FAIR G 0/1 S ISOFIX, selles
grupis lastele kehakaaluga 9 kuni
13 kg.
OPEL Duo, selles grupis lastele kehakaaluga 13 kuni 18 kg.
● II grupp, III grupp
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 lastele kehakaaluga
15 kuni 36 kg.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapse turvaistet ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.

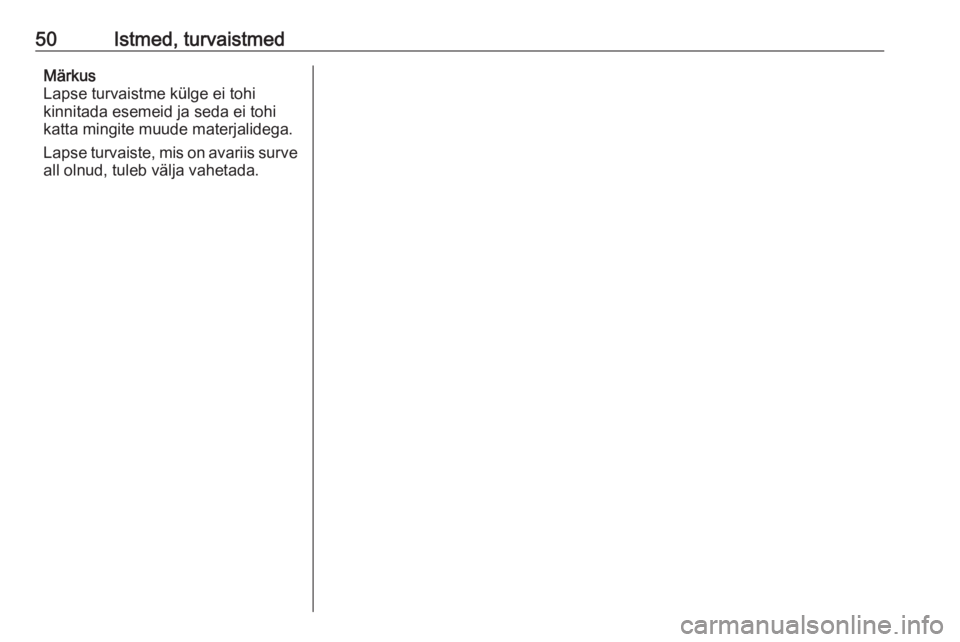

50Istmed, turvaistmedMärkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

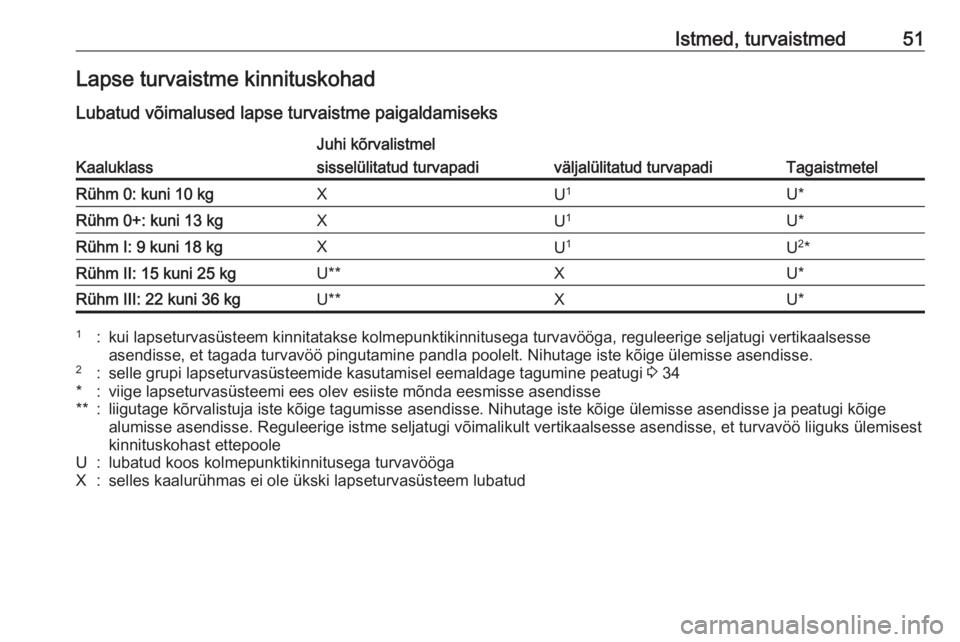

Istmed, turvaistmed51Lapse turvaistme kinnituskohadLubatud võimalused lapse turvaistme paigaldamiseksKaaluklass
Juhi kõrvalistmel
Tagaistmetel
sisselülitatud turvapadiväljalülitatud turvapadiRühm 0: kuni 10 kgXU 1U*Rühm 0+: kuni 13 kgXU 1U*Rühm I: 9 kuni 18 kgXU1U2
*Rühm II: 15 kuni 25 kgU**XU*Rühm III: 22 kuni 36 kgU**XU*1:kui lapseturvasüsteem kinnitatakse kolmepunktikinnitusega turvavööga, reguleerige seljatugi vertikaalsesse
asendisse, et tagada turvavöö pingutamine pandla poolelt. Nihutage iste kõige ülemisse asendisse.2:selle grupi lapseturvasüsteemide kasutamisel eemaldage tagumine peatugi 3 34*:viige lapseturvasüsteemi ees olev esiiste mõnda eesmisse asendisse**:liigutage kõrvalistuja iste kõige tagumisse asendisse. Nihutage iste kõige ülemisse asendisse ja peatugi kõige
alumisse asendisse. Reguleerige istme seljatugi võimalikult vertikaalsesse asendisse, et turvavöö liiguks ülemisest kinnituskohast ettepooleU:lubatud koos kolmepunktikinnitusega turvavöögaX:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud

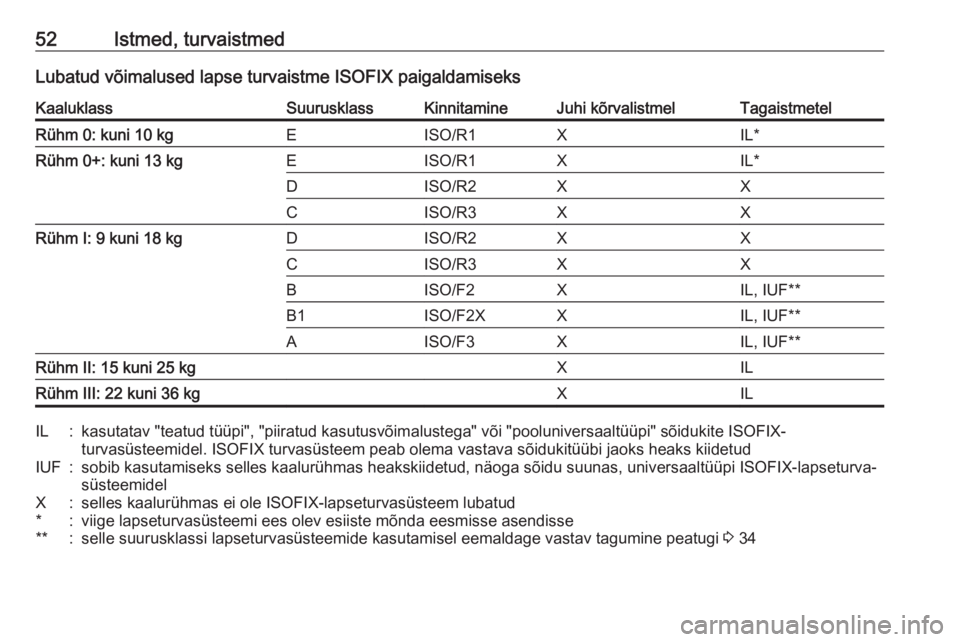

52Istmed, turvaistmedLubatud võimalused lapse turvaistme ISOFIX paigaldamiseksKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTagaistmetelRühm 0: kuni 10 kgEISO/R1XIL*Rühm 0+: kuni 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXRühm I: 9 kuni 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Rühm II: 15 kuni 25 kgXILRühm III: 22 kuni 36 kgXILIL:kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetudIUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidelX:selles kaalurühmas ei ole ISOFIX-lapseturvasüsteem lubatud*:viige lapseturvasüsteemi ees olev esiiste mõnda eesmisse asendisse**:selle suurusklassi lapseturvasüsteemide kasutamisel eemaldage vastav tagumine peatugi 3 34

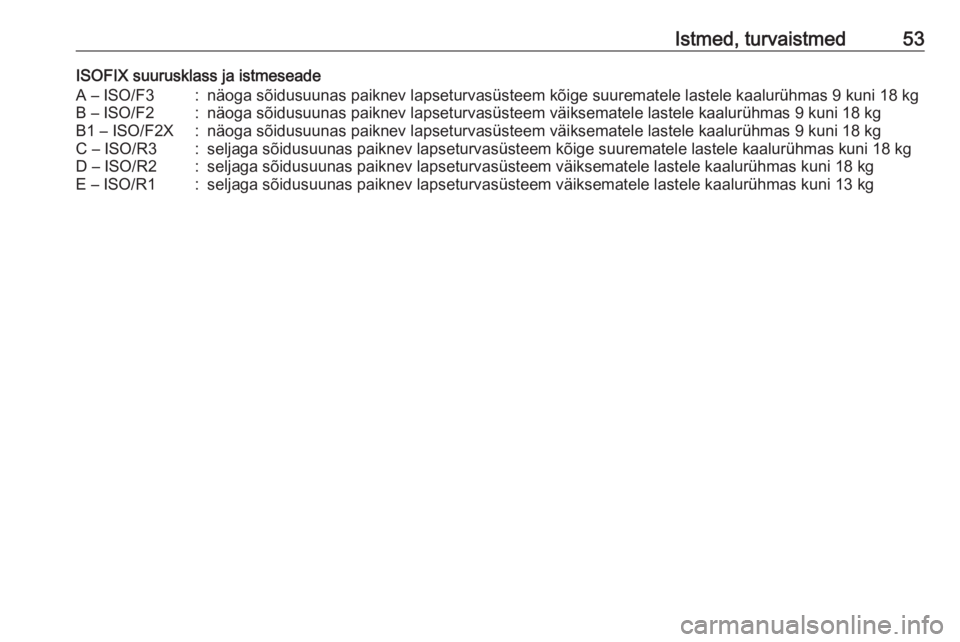

Istmed, turvaistmed53ISOFIX suurusklass ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kg

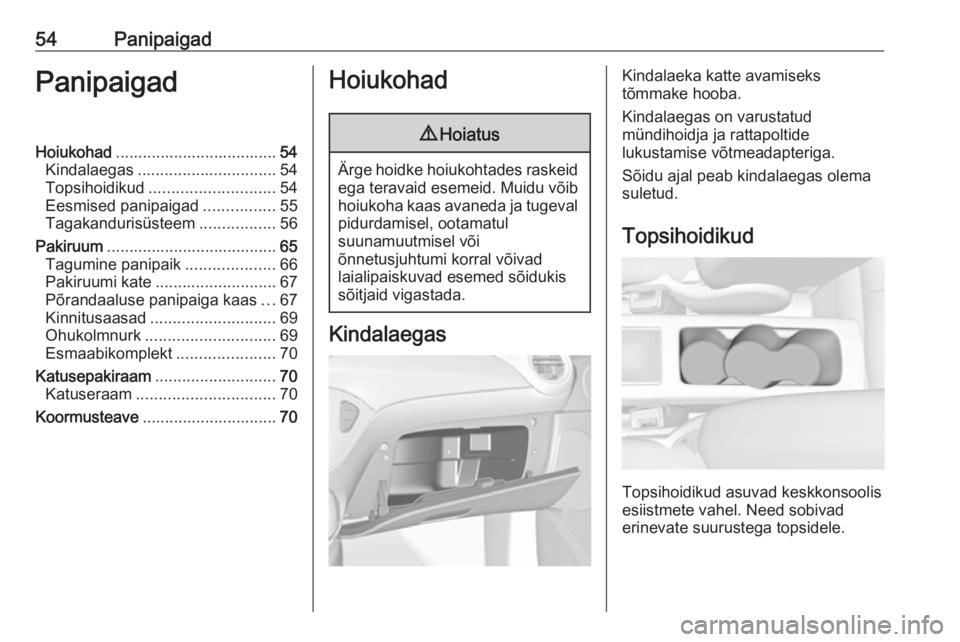

54PanipaigadPanipaigadHoiukohad.................................... 54
Kindalaegas ............................... 54
Topsihoidikud ............................ 54
Eesmised panipaigad ................55
Tagakandurisüsteem .................56
Pakiruum ...................................... 65
Tagumine panipaik ....................66
Pakiruumi kate ........................... 67
Põrandaaluse panipaiga kaas ...67
Kinnitusaasad ............................ 69
Ohukolmnurk ............................. 69
Esmaabikomplekt ......................70
Katusepakiraam ........................... 70
Katuseraam ............................... 70
Koormusteave .............................. 70Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka katte avamiseks
tõmmake hooba.
Kindalaegas on varustatud
mündihoidja ja rattapoltide
lukustamise võtmeadapteriga.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel. Need sobivad
erinevate suurustega topsidele.

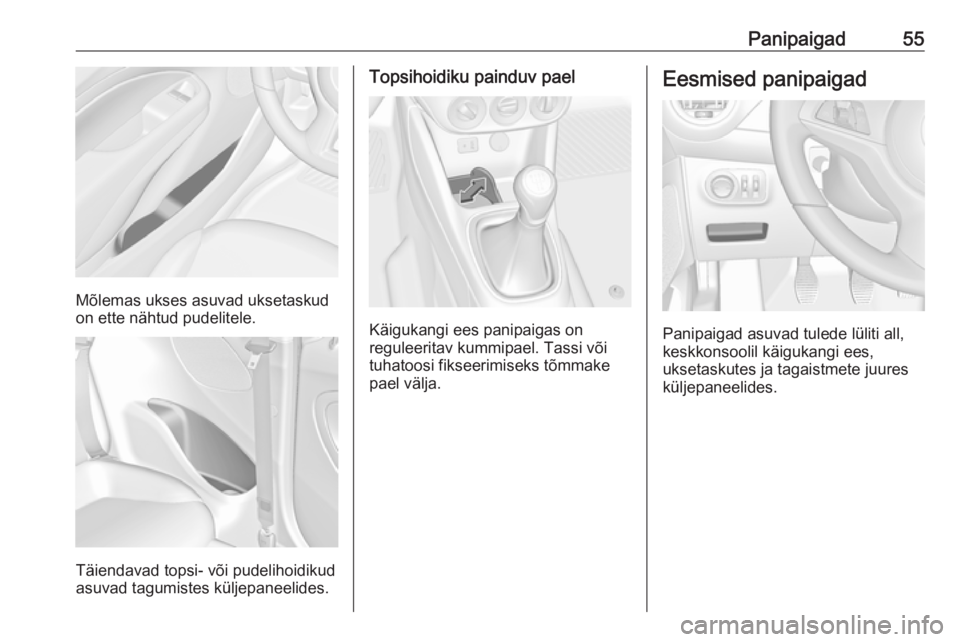

Panipaigad55
Mõlemas ukses asuvad uksetaskud
on ette nähtud pudelitele.
Täiendavad topsi- või pudelihoidikud
asuvad tagumistes küljepaneelides.
Topsihoidiku painduv pael
Käigukangi ees panipaigas on
reguleeritav kummipael. Tassi või
tuhatoosi fikseerimiseks tõmmake
pael välja.
Eesmised panipaigad
Panipaigad asuvad tulede lüliti all,
keskkonsoolil käigukangi ees,
uksetaskutes ja tagaistmete juures
küljepaneelides.

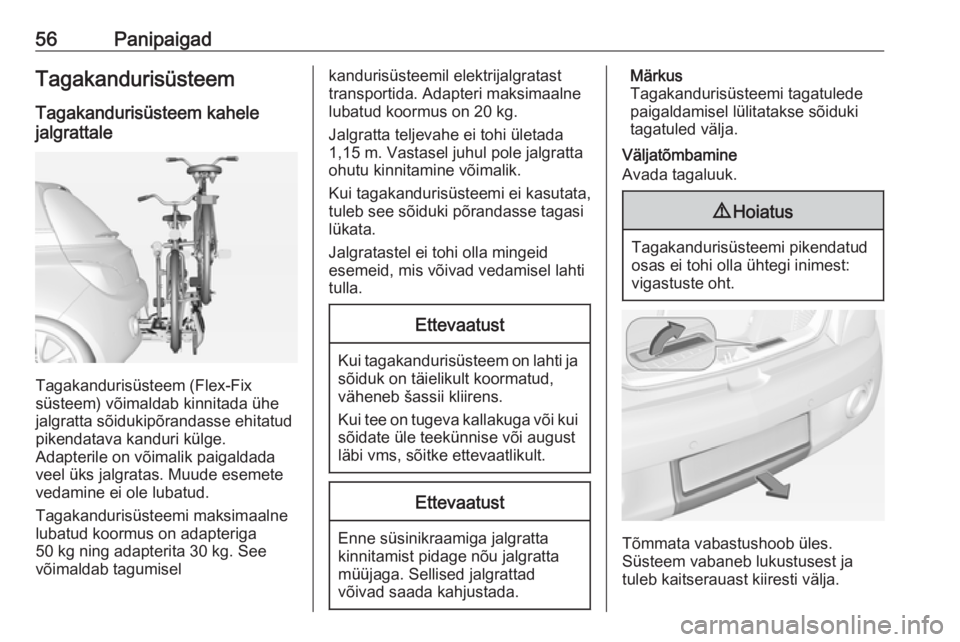

56PanipaigadTagakandurisüsteem
Tagakandurisüsteem kahele
jalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada ühe
jalgratta sõidukipõrandasse ehitatud pikendatava kanduri külge.
Adapterile on võimalik paigaldada veel üks jalgratas. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
50 kg ning adapterita 30 kg. See
võimaldab tagumisel
kandurisüsteemil elektrijalgratast
transportida. Adapteri maksimaalne
lubatud koormus on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui tagakandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Märkus
Tagakandurisüsteemi tagatulede
paigaldamisel lülitatakse sõiduki
tagatuled välja.
Väljatõmbamine
Avada tagaluuk.9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.

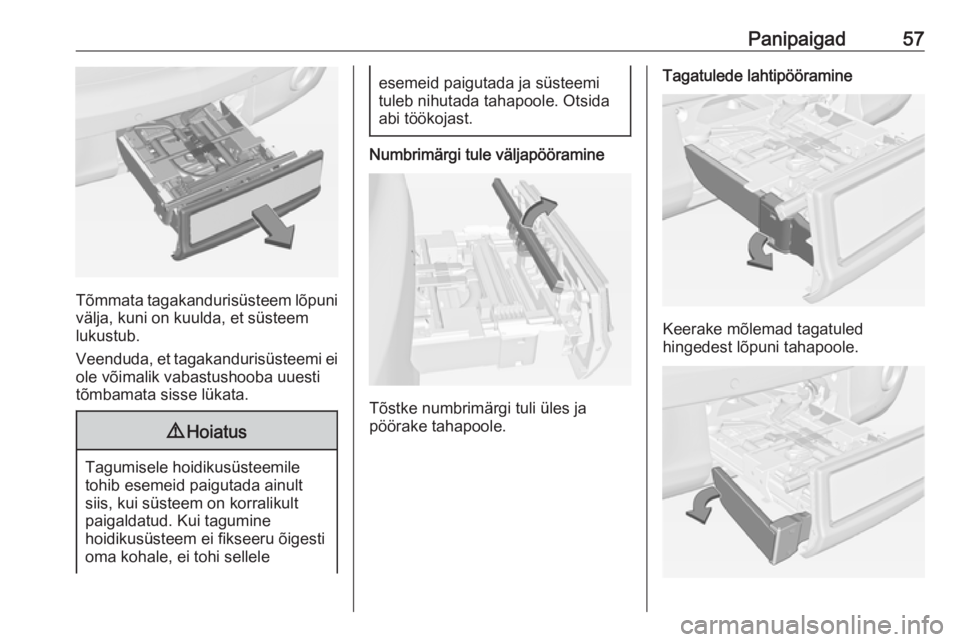

Panipaigad57
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Numbrimärgi tule väljapööramine
Tõstke numbrimärgi tuli üles ja
pöörake tahapoole.
Tagatulede lahtipööramine
Keerake mõlemad tagatuled
hingedest lõpuni tahapoole.

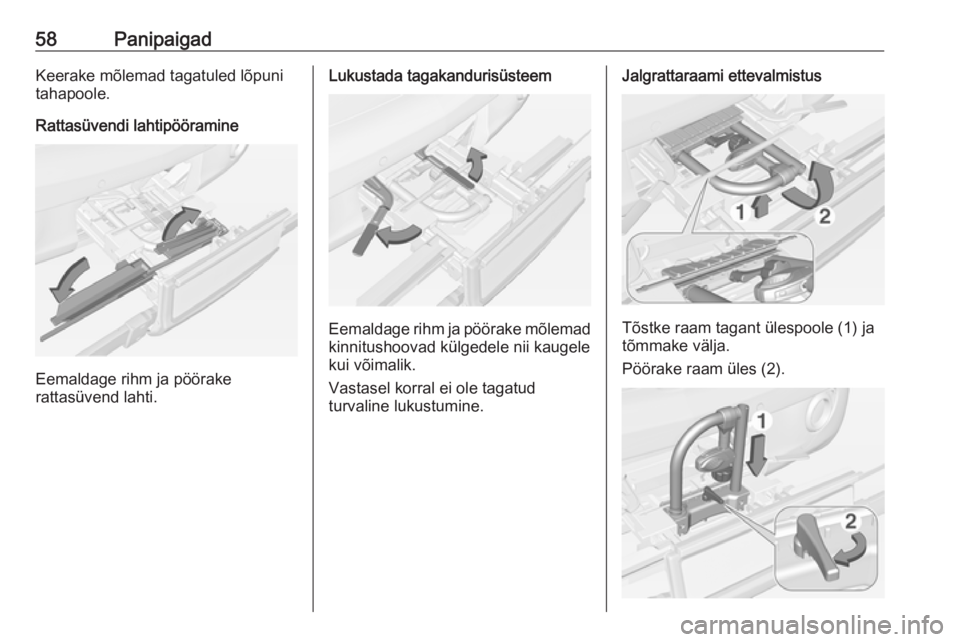

58PanipaigadKeerake mõlemad tagatuled lõpuni
tahapoole.
Rattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles (2).
