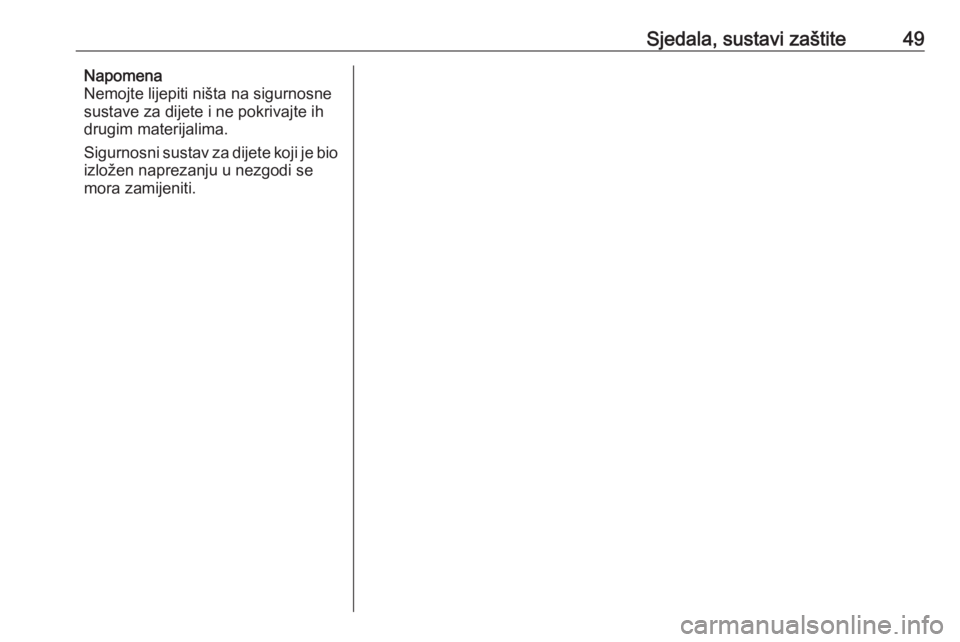

Sjedala, sustavi zaštite49Napomena
Nemojte lijepiti ništa na sigurnosne
sustave za dijete i ne pokrivajte ih
drugim materijalima.
Sigurnosni sustav za dijete koji je bio
izložen naprezanju u nezgodi se
mora zamijeniti.

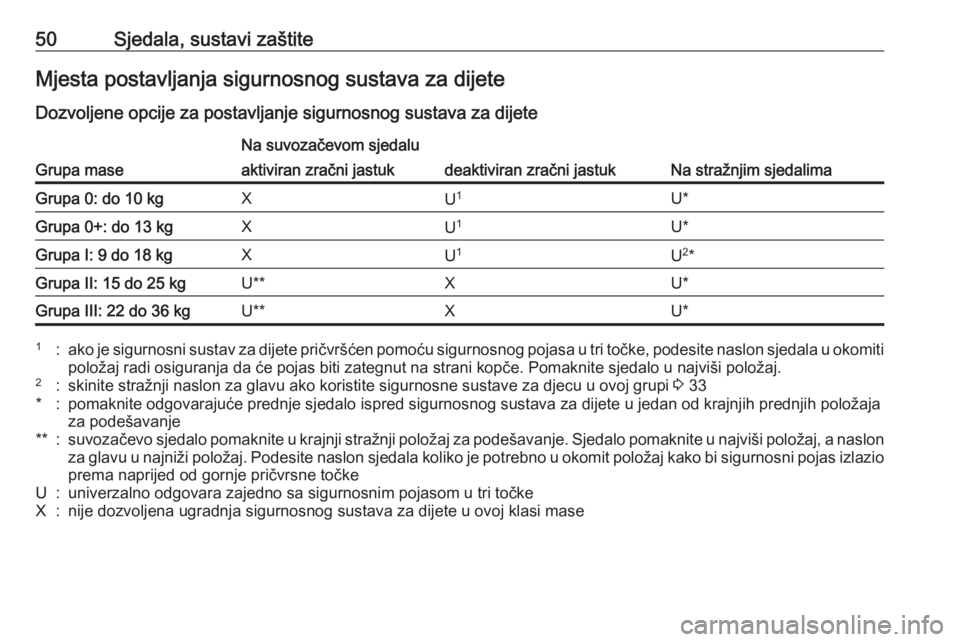

50Sjedala, sustavi zaštiteMjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Grupa mase
Na suvozačevom sjedalu
Na stražnjim sjedalima
aktiviran zračni jastukdeaktiviran zračni jastukGrupa 0: do 10 kgXU 1U*Grupa 0+: do 13 kgXU1U*Grupa I: 9 do 18 kgXU1U2
*Grupa II: 15 do 25 kgU**XU*Grupa III: 22 do 36 kgU**XU*1:ako je sigurnosni sustav za dijete pričvršćen pomoću sigurnosnog pojasa u tri točke, podesite naslon sjedala u okomiti
položaj radi osiguranja da će pojas biti zategnut na strani kopče. Pomaknite sjedalo u najviši položaj.2:skinite stražnji naslon za glavu ako koristite sigurnosne sustave za djecu u ovoj grupi 3 33*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:suvozačevo sjedalo pomaknite u krajnji stražnji položaj za podešavanje. Sjedalo pomaknite u najviši položaj, a naslon za glavu u najniži položaj. Podesite naslon sjedala koliko je potrebno u okomit položaj kako bi sigurnosni pojas izlazio
prema naprijed od gornje pričvrsne točkeU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeX:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase

Sjedala, sustavi zaštite51Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteGrupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnjim sjedalimaGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: 15 do 25 kgXILGrupa III: 22 do 36 kgXILIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozilaIUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:skinite odgovarajući stražnji naslon za glavu ako koristite sigurnosne sustave za djecu iz te kategorije veličine
3 33

52Sjedala, sustavi zaštiteISOFIX grupa veličine i mehanizam sjedalaA - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

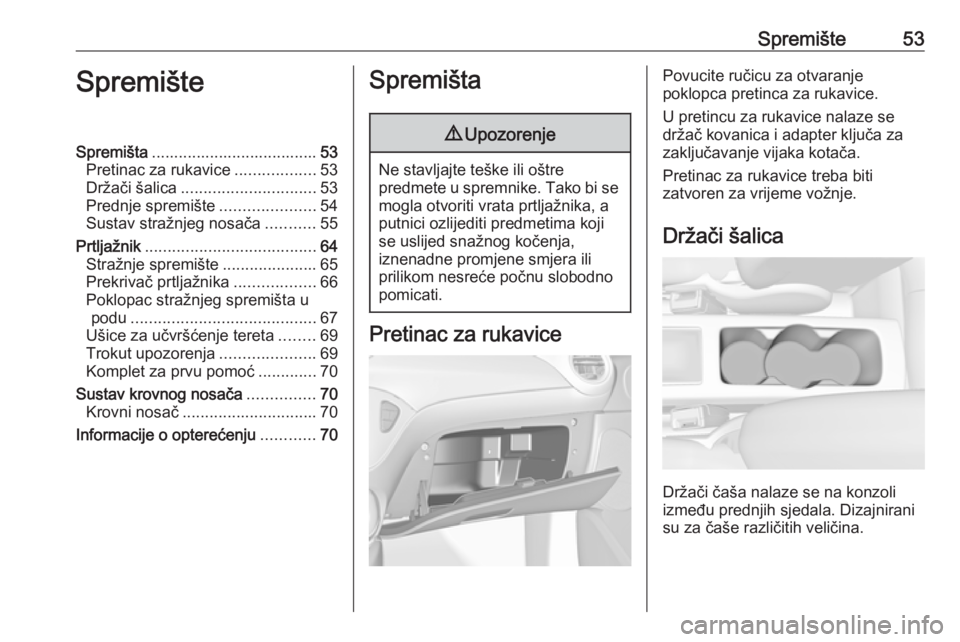

Spremište53SpremišteSpremišta..................................... 53
Pretinac za rukavice ..................53
Držači šalica .............................. 53
Prednje spremište .....................54
Sustav stražnjeg nosača ...........55
Prtljažnik ...................................... 64
Stražnje spremište .....................65
Prekrivač prtljažnika ..................66
Poklopac stražnjeg spremišta u podu ......................................... 67
Ušice za učvršćenje tereta ........69
Trokut upozorenja .....................69
Komplet za prvu pomoć .............70
Sustav krovnog nosača ...............70
Krovni nosač .............................. 70
Informacije o opterećenju ............70Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala. Dizajnirani
su za čaše različitih veličina.

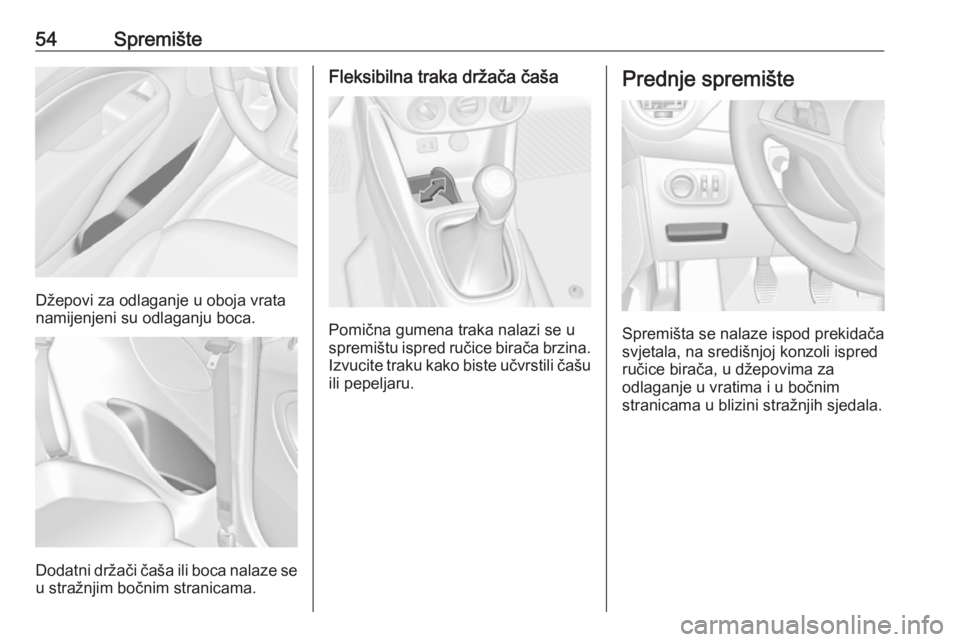

54Spremište
Džepovi za odlaganje u oboja vrata
namijenjeni su odlaganju boca.
Dodatni držači čaša ili boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, na središnjoj konzoli ispred
ručice birača, u džepovima za
odlaganje u vratima i u bočnim
stranicama u blizini stražnjih sjedala.

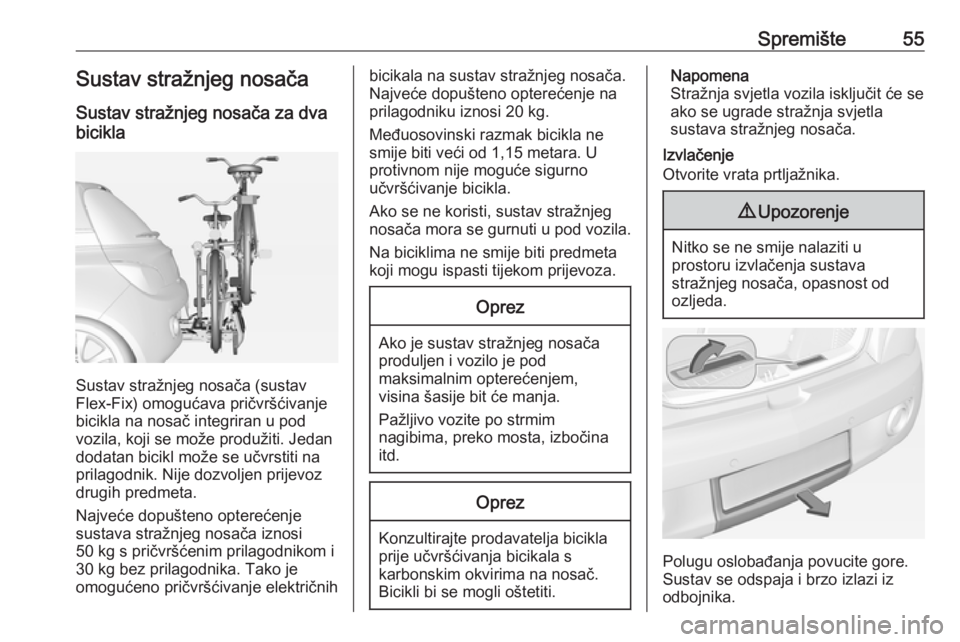

Spremište55Sustav stražnjeg nosača
Sustav stražnjeg nosača za dva
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se može produžiti. Jedan
dodatan bicikl može se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz
drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
50 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na sustav stražnjeg nosača.
Najveće dopušteno opterećenje na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav stražnjeg
nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Napomena
Stražnja svjetla vozila isključit će se
ako se ugrade stražnja svjetla
sustava stražnjeg nosača.
Izvlačenje
Otvorite vrata prtljažnika.9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.

56Spremište

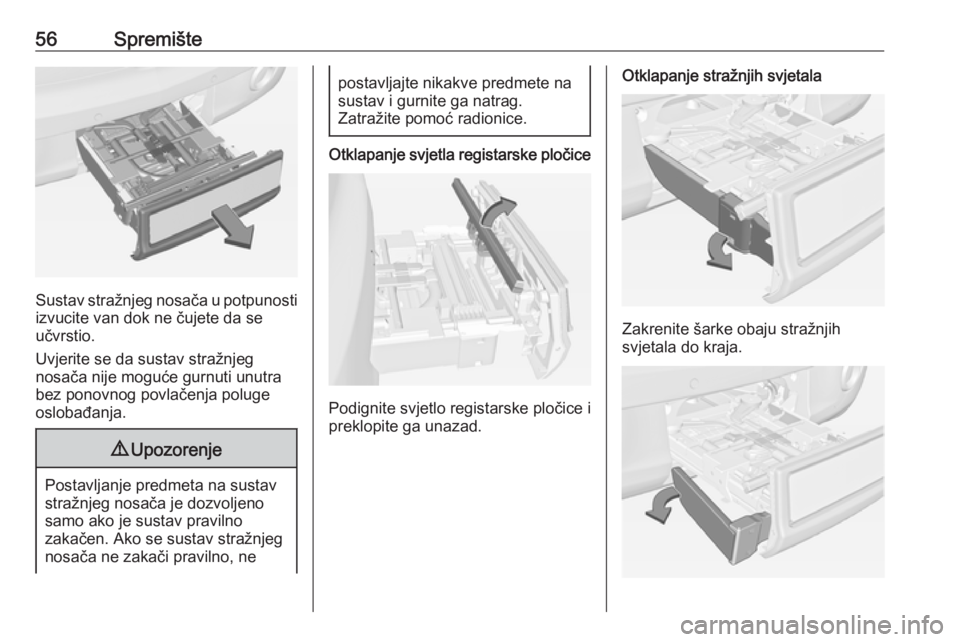

Sustav stražnjeg nosača u potpunostiizvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.
9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje svjetla registarske pločice
Podignite svjetlo registarske pločice i
preklopite ga unazad.
Otklapanje stražnjih svjetala
Zakrenite šarke obaju stražnjih
svjetala do kraja.

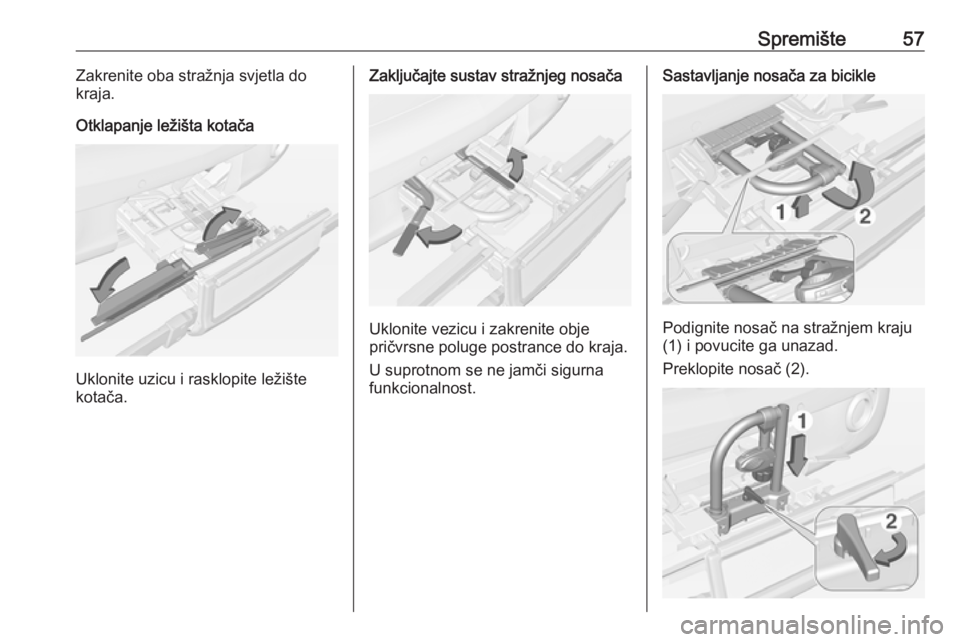

Spremište57Zakrenite oba stražnja svjetla do
kraja.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite vezicu i zakrenite obje
pričvrsne poluge postrance do kraja.
U suprotnom se ne jamči sigurna
funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).

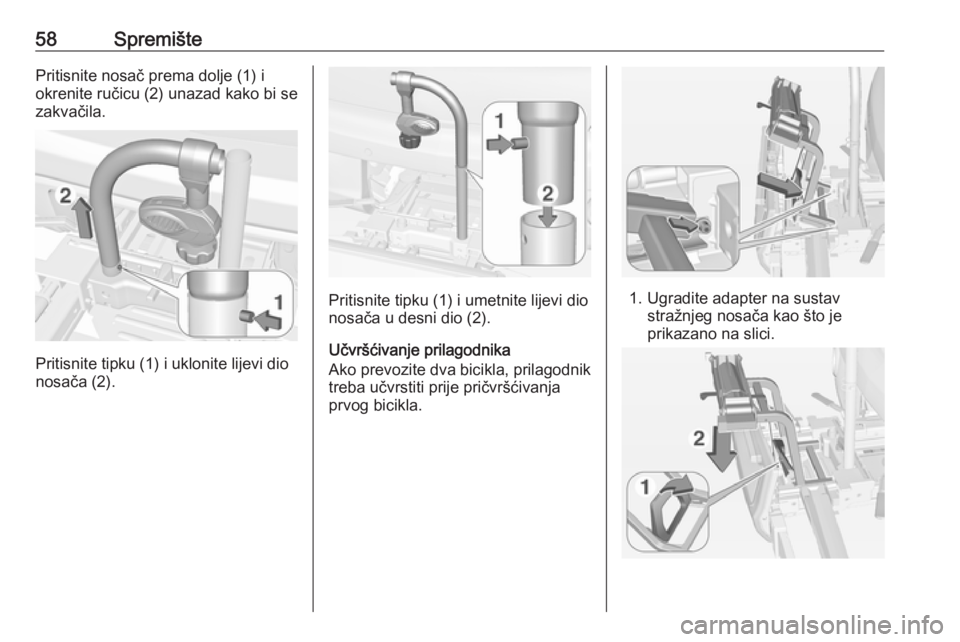

58SpremištePritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad kako bi se
zakvačila.
Pritisnite tipku (1) i uklonite lijevi dio
nosača (2).
Pritisnite tipku (1) i umetnite lijevi dio
nosača u desni dio (2).
Učvršćivanje prilagodnika
Ako prevozite dva bicikla, prilagodnik treba učvrstiti prije pričvršćivanja
prvog bicikla.1. Ugradite adapter na sustav stražnjeg nosača kao što je
prikazano na slici.
