OPEL ADAM 2018 Sürücü El Kitabı (in Turkish)

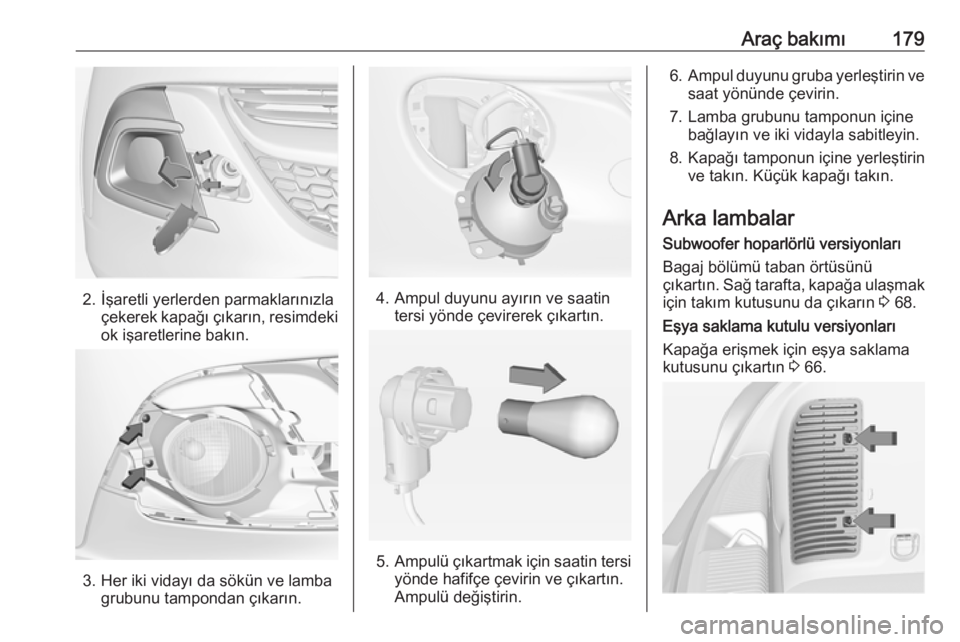

Araç bakımı179
2. İşaretli yerlerden parmaklarınızlaçekerek kapağı çıkarın, resimdekiok işaretlerine bakın.
3. Her iki vidayı da sökün ve lamba grubunu tampondan çıkarın.
4. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
5. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
6. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Kapağı tamponun içine yerleştirin ve takın. Küçük kapağı takın.
Arka lambalar
Subwoofer hoparlörlü versiyonları
Bagaj bölümü taban örtüsünü
çıkartın. Sağ tarafta, kapağa ulaşmak
için takım kutusunu da çıkarın 3 68.
Eşya saklama kutulu versiyonları
Kapağa erişmek için eşya saklama
kutusunu çıkartın 3 66.

180Araç bakımı1. İlgili taraftaki kapağı açın veçıkartın.
2. Plastik tespit somununu içerdenelle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4.Ampul tutucuyu saatin tersi yönde
döndürün ve çıkartın. Ampulü
çekip çıkartarak değiştirin:
sinyal lambası 1
arka lamba 2
arka lamba/fren lambası 3
Arka lamba 2 ve arka lamba/fren
lambası 3 LED ise, değiştirme için
bir atölyeden yardım isteyin.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Tellerin kablo
kanallarında kalmalarına dikkat
edin.
Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somununu bagaj bölümünün
içinden takın. Dairesel contayı
lamba gövdesindeki girintiye
geçirin.
Kapağı kapatın ve tam oturmasını sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası tamponun sağ
tarafında, arka sis lambası ise
tamponun sol tarafında yer alır.

Araç bakımı181Ampul değiştirme açıklaması her iki
lamba için de aynıdır.
1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunu tampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden elle çekerek kapağı çıkarın, çizimdeki ok
işaretine bakın.

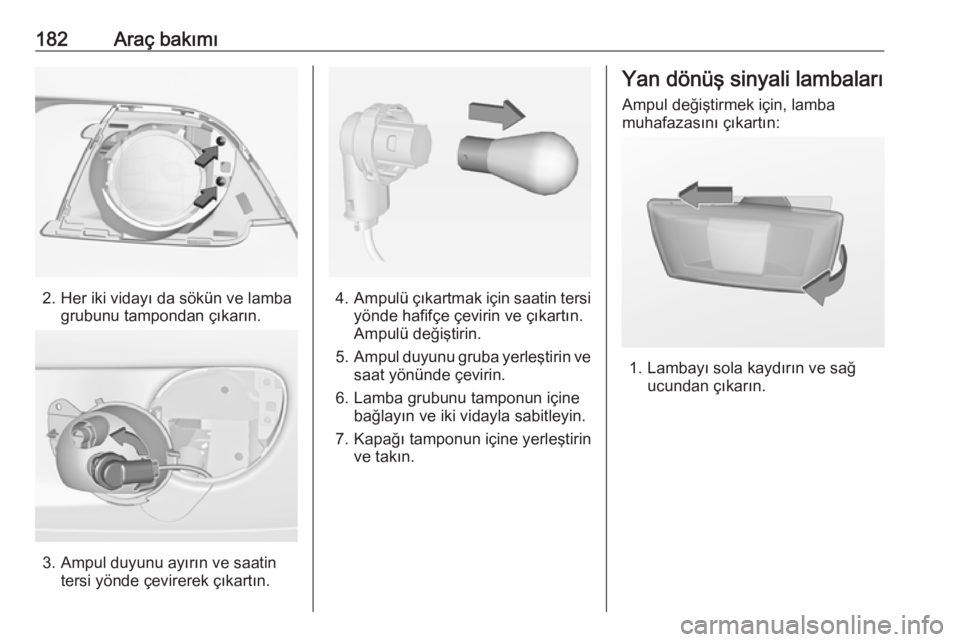

182Araç bakımı
2. Her iki vidayı da sökün ve lambagrubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.
Yan dönüş sinyali lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

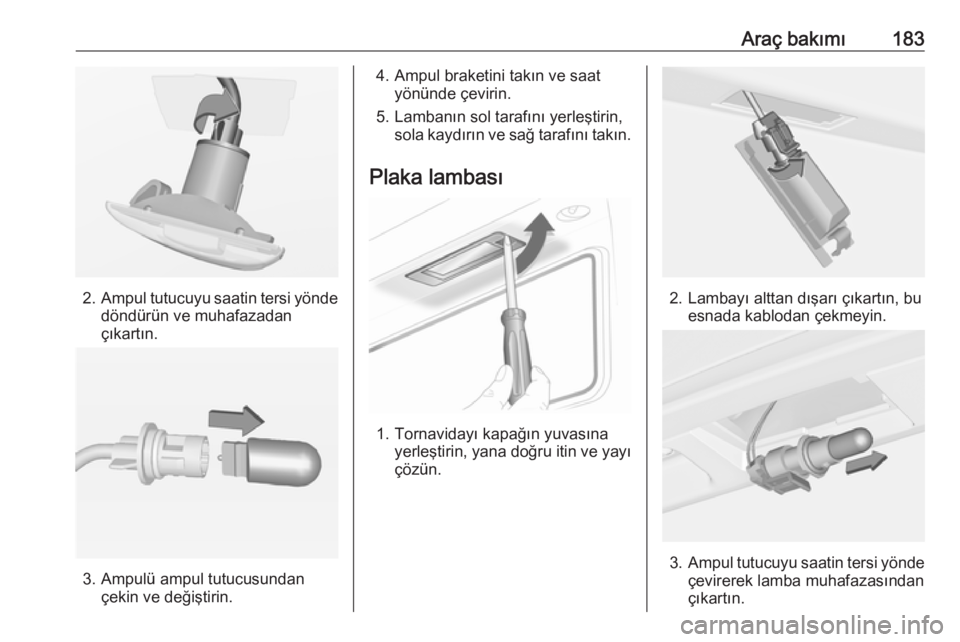

Araç bakımı183
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.

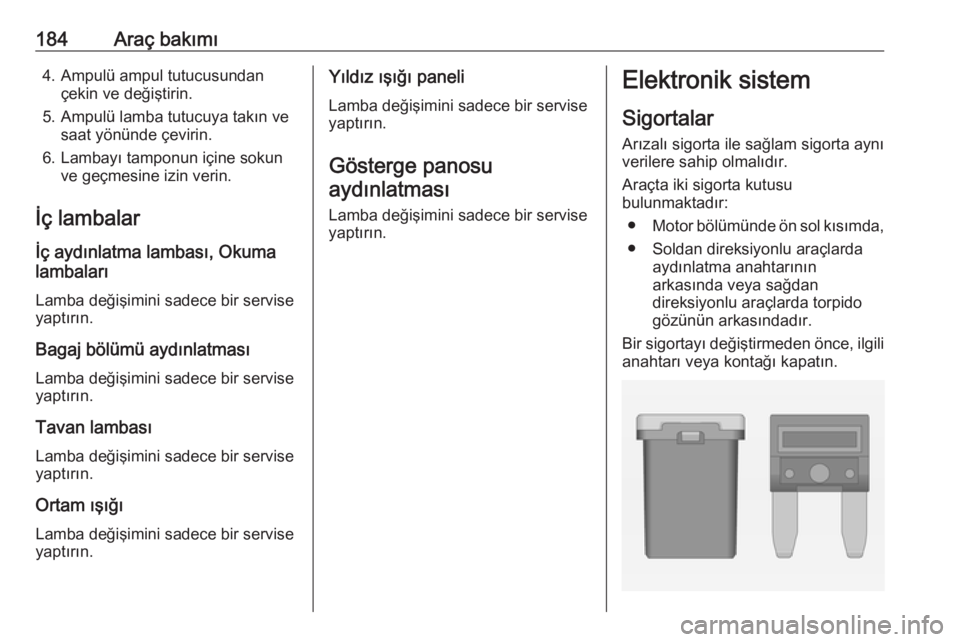

184Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir serviseyaptırın.
Ortam ışığı
Lamba değişimini sadece bir servise yaptırın.Yıldız ışığı paneli
Lamba değişimini sadece bir servise yaptırın.
Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.

Araç bakımı185Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön tarafta yer alır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

186Araç bakımıNo.Akım devresi1–2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır açılır tavan (Sunroof)/
Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Gövde kontrol modülü9Araç aküsü sensörü10Far seviye ayarı/TPMS/Katlanır
açılır tavan (Sunroof)11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–No.Akım devresi16Şasi kontrol modülü/LPG
sistemi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30–31Sol ön far

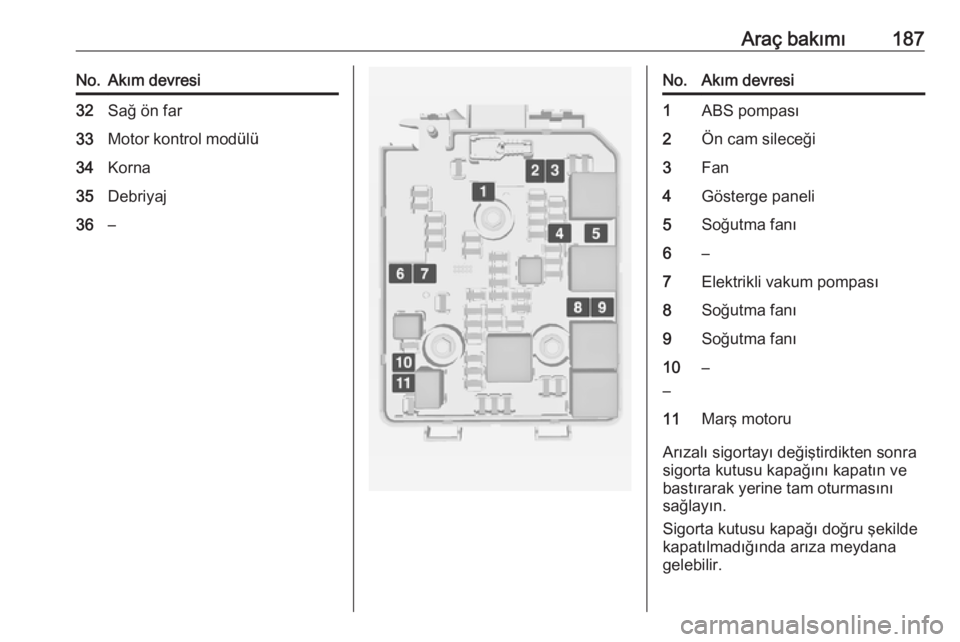

Araç bakımı187No.Akım devresi32Sağ ön far33Motor kontrol modülü34Korna35Debriyaj36–No.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5Soğutma fanı6–7Elektrikli vakum pompası8Soğutma fanı9Soğutma fanı10
––11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

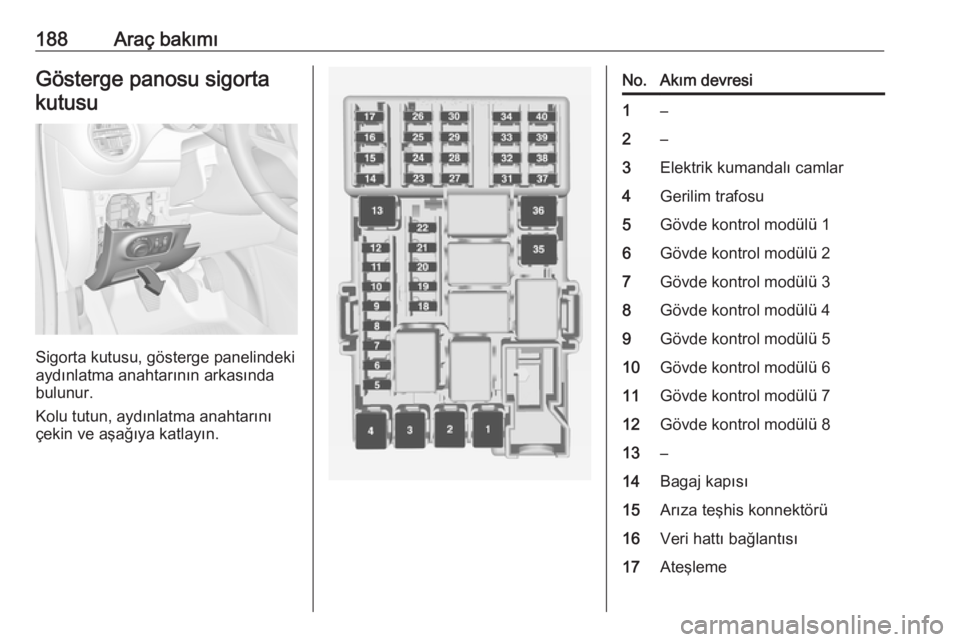

188Araç bakımıGösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.
No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Arıza teşhis konnektörü16Veri hattı bağlantısı17Ateşleme
