OPEL ADAM 2018 Uputstvo za upotrebu (in Serbian)

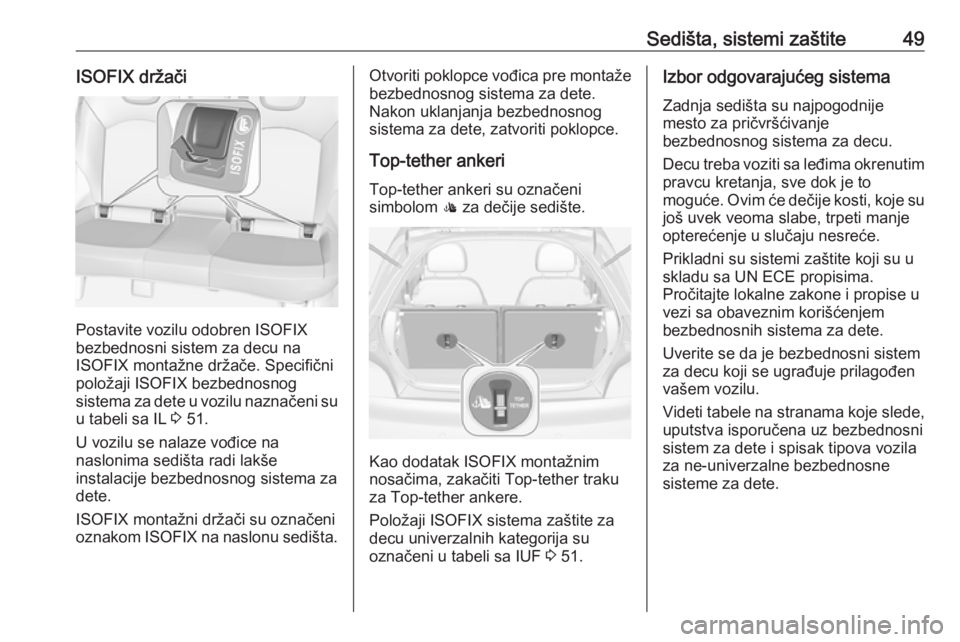

Sedišta, sistemi zaštite49ISOFIX držači
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX bezbednosnog
sistema za dete u vozilu naznačeni su u tabeli sa IL 3 51.
U vozilu se nalaze vođice na
naslonima sedišta radi lakše
instalacije bezbednosnog sistema za
dete.
ISOFIX montažni držači su označeni
oznakom ISOFIX na naslonu sedišta.
Otvoriti poklopce vođica pre montaže
bezbednosnog sistema za dete.
Nakon uklanjanja bezbednosnog
sistema za dete, zatvoriti poklopce.
Top-tether ankeri
Top-tether ankeri su označeni
simbolom : za dečije sedište.
Kao dodatak ISOFIX montažnim
nosačima, zakačiti Top-tether traku
za Top-tether ankere.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF 3 51.
Izbor odgovarajućeg sistema
Zadnja sedišta su najpogodnije
mesto za pričvršćivanje
bezbednosnog sistema za decu.
Decu treba voziti sa leđima okrenutim pravcu kretanja, sve dok je to
moguće. Ovim će dečije kosti, koje su
još uvek veoma slabe, trpeti manje
opterećenje u slučaju nesreće.
Prikladni su sistemi zaštite koji su u
skladu sa UN ECE propisima.
Pročitajte lokalne zakone i propise u
vezi sa obaveznim korišćenjem
bezbednosnih sistema za dete.
Uverite se da je bezbednosni sistem
za decu koji se ugrađuje prilagođen
vašem vozilu.
Videti tabele na stranama koje slede,
uputstva isporučena uz bezbednosni
sistem za dete i spisak tipova vozila
za ne-univerzalne bezbednosne
sisteme za dete.

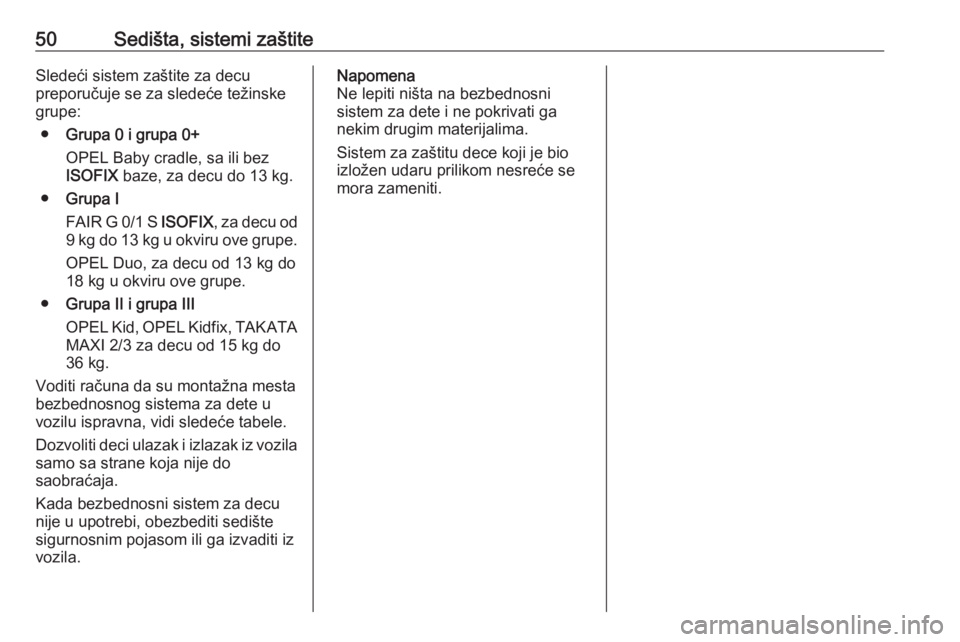

50Sedišta, sistemi zaštiteSledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
● Grupa 0 i grupa 0+
OPEL Baby cradle, sa ili bez ISOFIX baze, za decu do 13 kg.
● Grupa I
FAIR G 0/1 S ISOFIX, za decu od
9 kg do 13 kg u okviru ove grupe.
OPEL Duo, za decu od 13 kg do
18 kg u okviru ove grupe.
● Grupa II i grupa III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 za decu od 15 kg do
36 kg.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila
samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se mora zameniti.

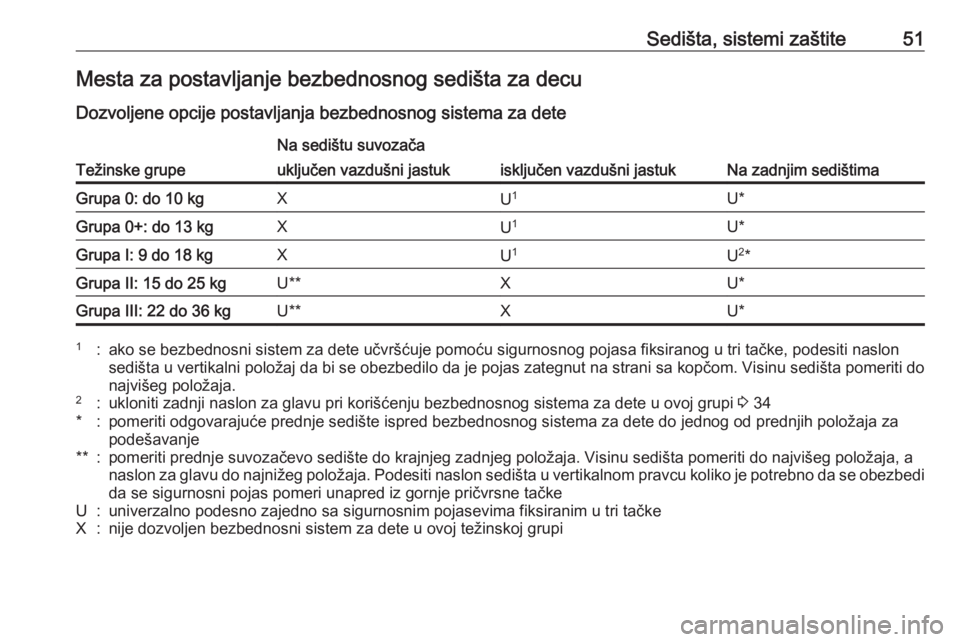

Sedišta, sistemi zaštite51Mesta za postavljanje bezbednosnog sedišta za decu
Dozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinske grupe
Na sedištu suvozača
Na zadnjim sedištima
uključen vazdušni jastukisključen vazdušni jastukGrupa 0: do 10 kgXU 1U*Grupa 0+: do 13 kgXU1U*Grupa I: 9 do 18 kgXU1U2
*Grupa II: 15 do 25 kgU**XU*Grupa III: 22 do 36 kgU**XU*1:ako se bezbednosni sistem za dete učvršćuje pomoću sigurnosnog pojasa fiksiranog u tri tačke, podesiti naslon
sedišta u vertikalni položaj da bi se obezbedilo da je pojas zategnut na strani sa kopčom. Visinu sedišta pomeriti do najvišeg položaja.2:ukloniti zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj grupi 3 34*:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete do jednog od prednjih položaja za
podešavanje**:pomeriti prednje suvozačevo sedište do krajnjeg zadnjeg položaja. Visinu sedišta pomeriti do najvišeg položaja, a
naslon za glavu do najnižeg položaja. Podesiti naslon sedišta u vertikalnom pravcu koliko je potrebno da se obezbedi da se sigurnosni pojas pomeri unapred iz gornje pričvrsne tačkeU:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeX:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi

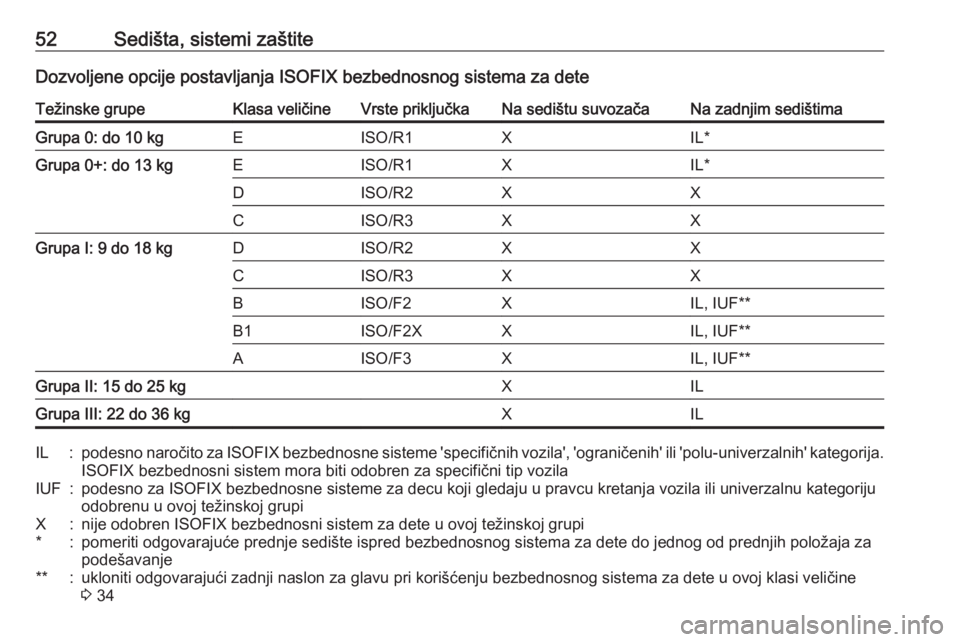

52Sedišta, sistemi zaštiteDozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za deteTežinske grupeKlasa veličineVrste priključkaNa sedištu suvozačaNa zadnjim sedištimaGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: 15 do 25 kgXILGrupa III: 22 do 36 kgXILIL:podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozilaIUF:podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi*:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete do jednog od prednjih položaja za
podešavanje**:ukloniti odgovarajući zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj klasi veličine 3 34

Sedišta, sistemi zaštite53ISOFIX klase veličina i uređaj sedištaA - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskoj
grupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi
do 13 kg

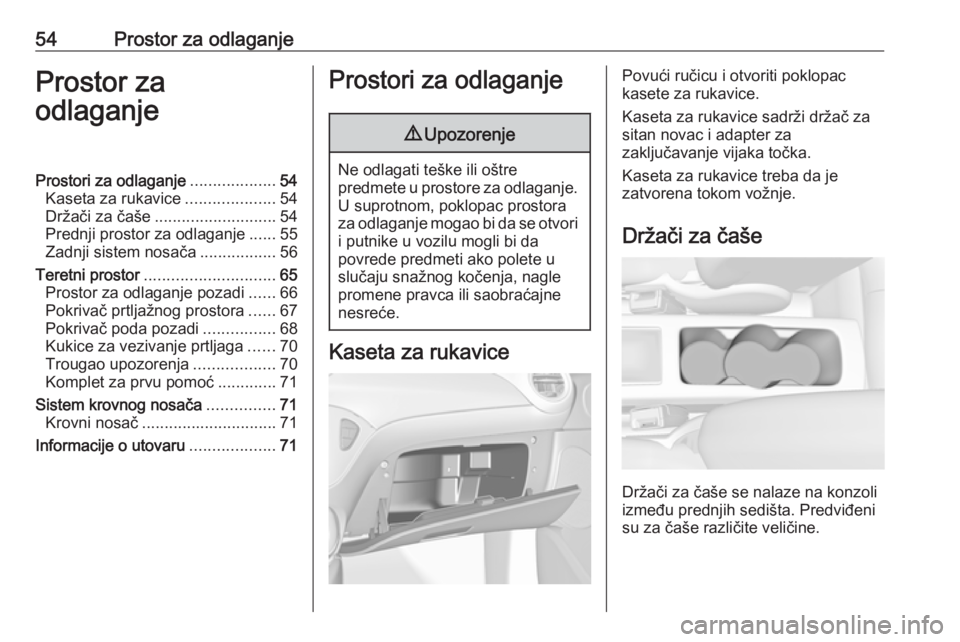

54Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................54
Kaseta za rukavice ....................54
Držači za čaše ........................... 54
Prednji prostor za odlaganje ......55
Zadnji sistem nosača .................56
Teretni prostor ............................. 65
Prostor za odlaganje pozadi ......66
Pokrivač prtljažnog prostora ......67
Pokrivač poda pozadi ................68
Kukice za vezivanje prtljaga ......70
Trougao upozorenja ..................70
Komplet za prvu pomoć .............71
Sistem krovnog nosača ...............71
Krovni nosač .............................. 71
Informacije o utovaru ...................71Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice sadrži držač za
sitan novac i adapter za
zaključavanje vijaka točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta. Predviđeni
su za čaše različite veličine.

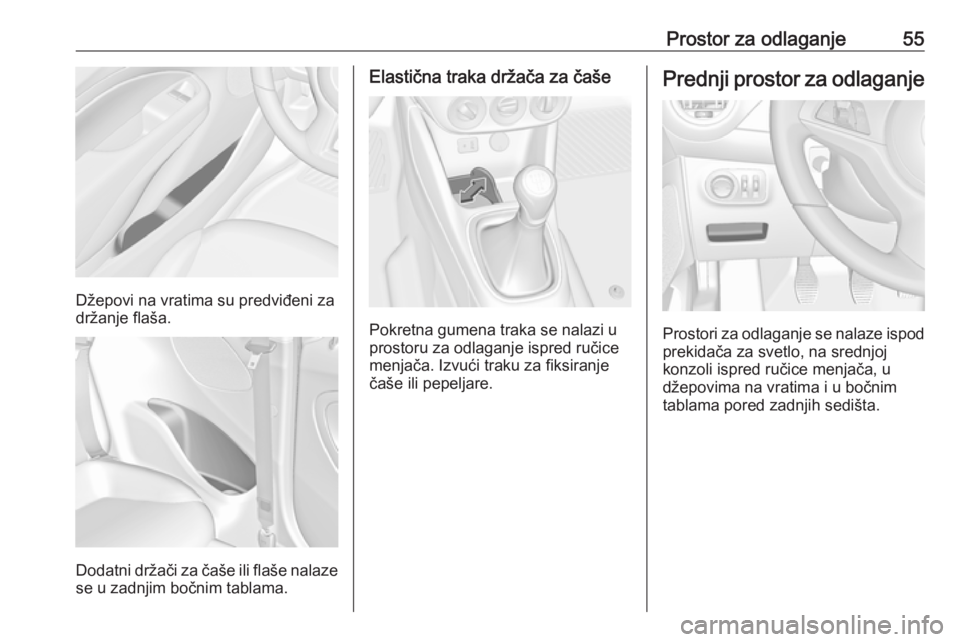

Prostor za odlaganje55
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za čaše ili flaše nalaze
se u zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli ispred ručice menjača, u
džepovima na vratima i u bočnim
tablama pored zadnjih sedišta.

56Prostor za odlaganjeZadnji sistem nosačaZadnji sistem nosača za dva
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na proširivi nosač koji
je ugrađen u pod vozila. Moguće je pričvrstiti još jedan bicikl na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 50 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnog bicikla na
zadnji sistem nosača. Maksimalno
opterećenje adaptera je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, zadnji sistem
nosača se mora vratiti nazad u pod
vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.
Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Napomena
Zadnja svetla vozila će se
deaktivirati ukoliko se na zadnji
sistem nosača postave zadnja
svetla.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.

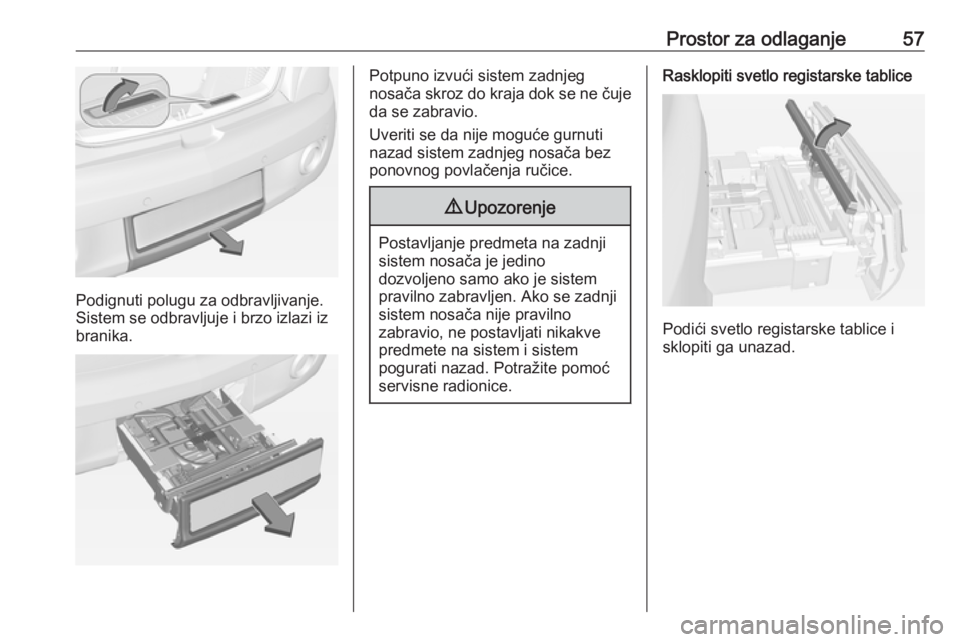

Prostor za odlaganje57
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti svetlo registarske tablice
Podići svetlo registarske tablice i
sklopiti ga unazad.

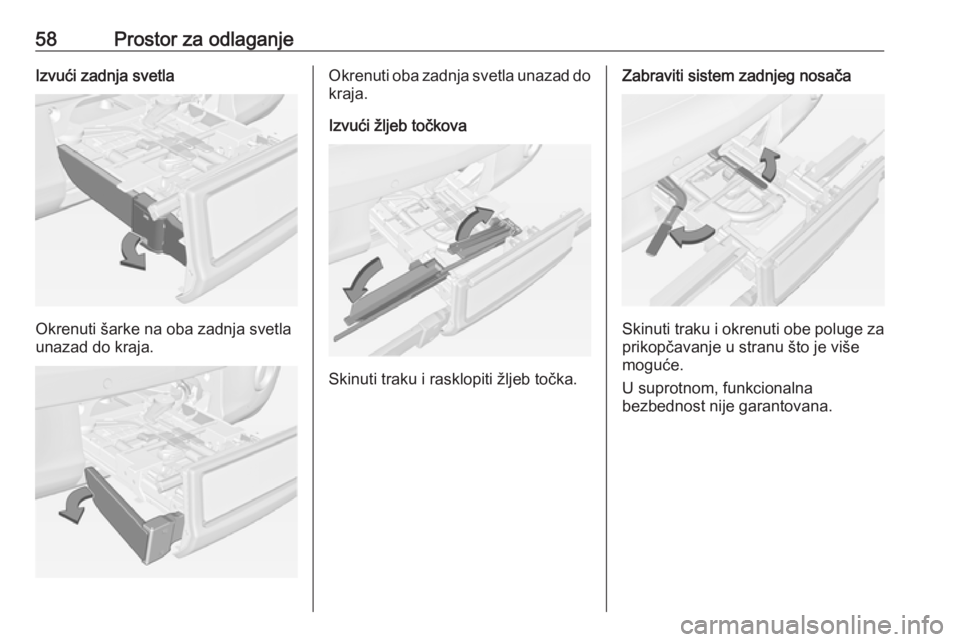

58Prostor za odlaganjeIzvući zadnja svetla
Okrenuti šarke na oba zadnja svetla
unazad do kraja.
Okrenuti oba zadnja svetla unazad do
kraja.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
