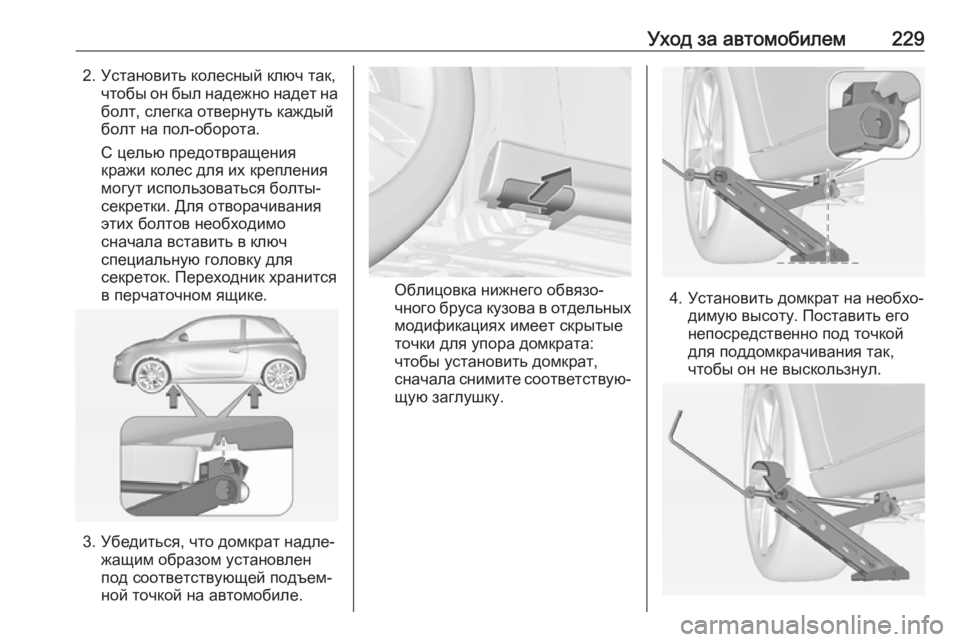

Уход за автомобилем2292. Установить колесный ключ так,чтобы он был надежно надет на
болт, слегка отвернуть каждый болт на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться болты-
секретки. Для отворачивания
этих болтов необходимо
сначала вставить в ключ
специальную головку для
секреток. Переходник хранится
в перчаточном ящике.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
Облицовка нижнего обвязо‐
чного бруса кузова в отдельных
модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
сначала снимите соответствую‐
щую заглушку.4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

230Уход за автомобилемУстановите ручку домкрата и,
следя за положением домкрата,
вращайте ее, пока колесо не
оторвется от земли.
5. Отвернуть колесные болты.
6. Замените колесо.
7. Завернуть колесные болты. 8. Опустите автомобиль.
9. Установите колесный ключ, убедитесь, что он стоит
надежно, и затяните болты
крест-накрест. Момент затяжки
равен 110 Нм.
10. Перед тем как установить колесный колпак на штампован‐
ный диск, совместите предус‐
мотренное в нем отверстие для вентиля с вентилем шины.
Установите на легкосплавный
диск колпачки болтов или
колпак ступицы.11. Уложите на место и закрепите замененное колесо, автомо‐
бильные инструменты 3 213 и
переходник для колесных болтов-секреток 3 60.
12. Как можно скорее проверьте давление в шине установлен‐
ного колеса и момент затяжки
колесных болтов.
Как можно быстрее замените
дефектную шину на новую или
отремонтированную.
Места под лапы подъемникаЗадний рычаг подъемной плат‐
формы располагают по центру под выемкой порога кузова.
Место установки передней лапы
подъемника на днище кузова.
Запасное колесо
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.

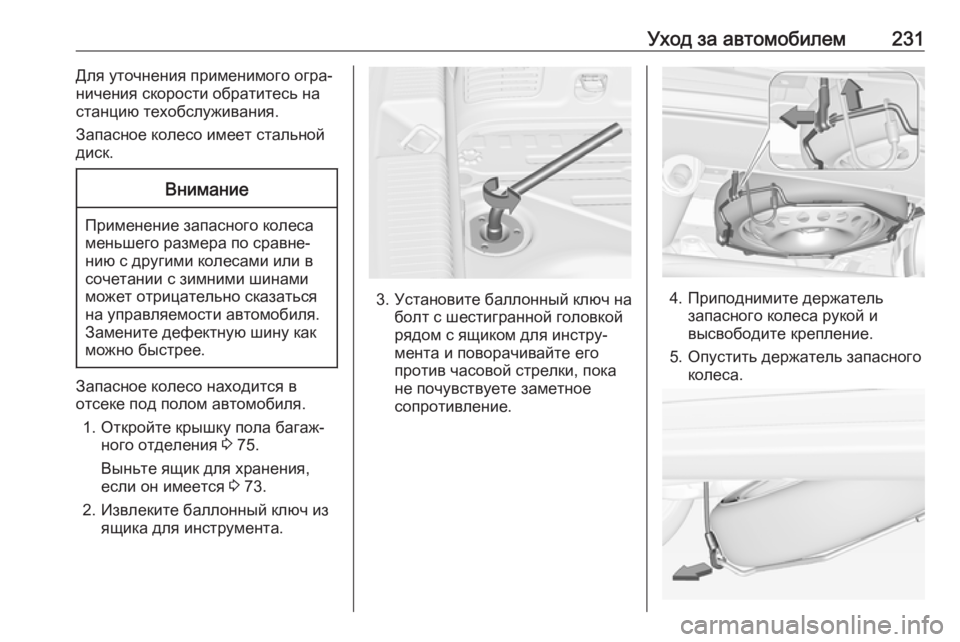

Уход за автомобилем231Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо находится в
отсеке под полом автомобиля.
1. Откройте крышку пола багаж‐ ного отделения 3 75.
Выньте ящик для хранения,
если он имеется 3 73.
2. Извлеките баллонный ключ из ящика для инструмента.
3. Установите баллонный ключ на болт с шестигранной головкой
рядом с ящиком для инстру‐
мента и поворачивайте его
против часовой стрелки, пока
не почувствуете заметное
сопротивление.4. Приподнимите держатель запасного колеса рукой и
высвободите крепление.
5. Опустить держатель запасного колеса.

232Уход за автомобилем6. Приподнимите держательзапасного колеса рукой и отсое‐
дините страховочный трос.
7. Полностью опустите держатель
и выньте запасное колесо.
8. Замените колесо 3 227.
Поврежденное колесо необхо‐
димо уложить в багажное отде‐
ление и закрепить, см. ниже.
9. Поднимите держатель запас‐ ного колеса и вставьте предох‐
ранительный трос.
10. Поднимите держатель запас‐ ного колеса еще выше и закре‐
пите его в захвате. Открытая
сторона держателя должна
смотреть по ходу автомобиля.
11. Зафиксируйте пустой держа‐ тель запасного колеса, пооче‐
редно вращая болт с шести‐
гранной головкой по часовой
стрелке с помощью баллонного
ключа.
12. Уберите баллонный ключ и домкрат в отсек в полу багаж‐
ного отделения.
13. Закройте крышку пола багаж‐ ного отделения.
Хранение поврежденного
колеса в багажном отделении
Держатель запасного колеса
позволяет укладывать в него
только шины, имеющие такой же
размер, как и запасное колесо.
Если поврежденное колесо шире
запасного, его необходимо убрать
в багажное отделение и закрепить ремнем. Автомобильный инстру‐
мент 3 213.Колеса с шинами размерности до
195/55 R 16 1. Снимите полку багажного отде‐ ления и поднимите крышку
пола. Уложите их за поднятыми
спинками заднего сиденья.
2. Скрутите барашковую гайку и извлеките ящик с инструмен‐
том.
3. Установите замененное колесо в отделение для инструментов
вертикально таким образом,
чтобы лицевая сторона диска
была обращена вперед.

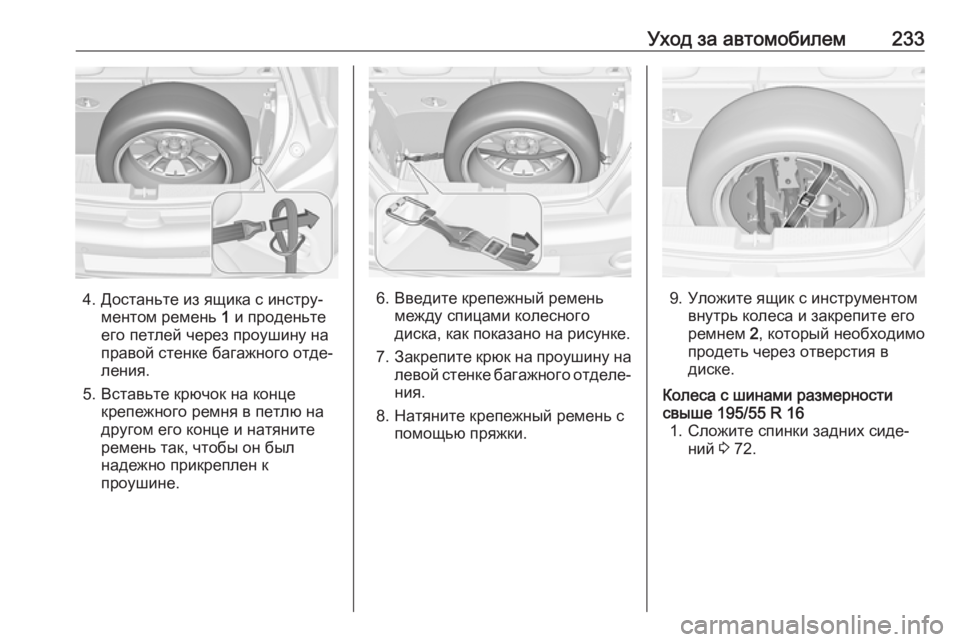

Уход за автомобилем233
4. Достаньте из ящика с инстру‐ментом ремень 1 и проденьте
его петлей через проушину на правой стенке багажного отде‐ ления.
5. Вставьте крючок на конце крепежного ремня в петлю на
другом его конце и натяните
ремень так, чтобы он был
надежно прикреплен к
проушине.6. Введите крепежный ремень между спицами колесного
диска, как показано на рисунке.
7. Закрепите крюк на проушину на
левой стенке багажного отделе‐ ния.
8. Натяните крепежный ремень с помощью пряжки.9. Уложите ящик с инструментомвнутрь колеса и закрепите его
ремнем 2, который необходимо
продеть через отверстия в
диске.
Колеса с шинами размерности
свыше 195/55 R 16 1. Сложите спинки задних сиде‐ ний 3 72.

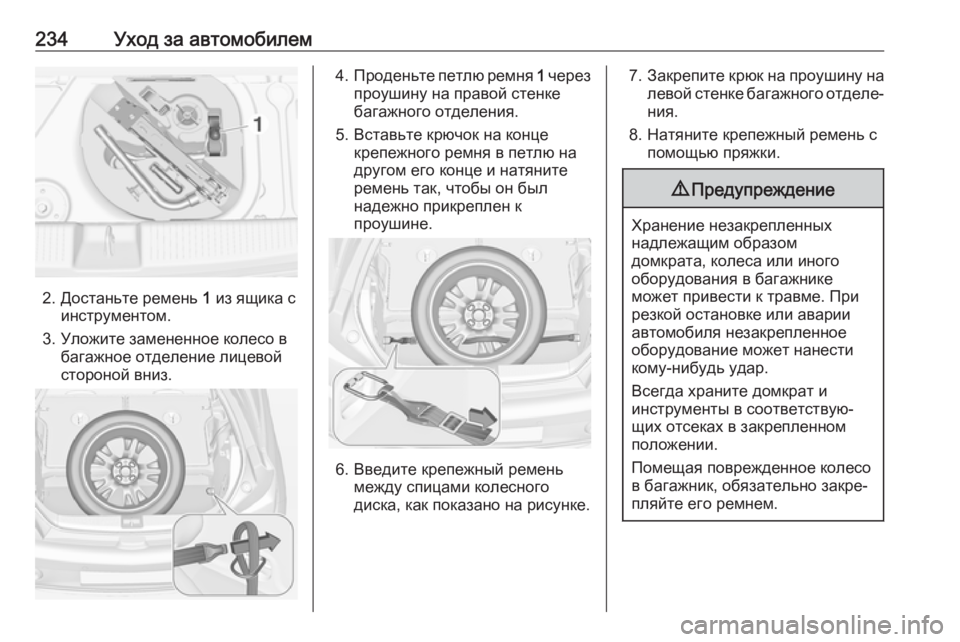

234Уход за автомобилем
2. Достаньте ремень 1 из ящика с
инструментом.
3. Уложите замененное колесо в багажное отделение лицевой
стороной вниз.
4. Проденьте петлю ремня 1 через
проушину на правой стенке
багажного отделения.
5. Вставьте крючок на конце крепежного ремня в петлю на
другом его конце и натяните
ремень так, чтобы он был
надежно прикреплен к
проушине.
6. Введите крепежный ремень между спицами колесного
диска, как показано на рисунке.
7. Закрепите крюк на проушину на
левой стенке багажного отделе‐ ния.
8. Натяните крепежный ремень с помощью пряжки.9 Предупреждение
Хранение незакрепленных
надлежащим образом
домкрата, колеса или иного
оборудования в багажнике
может привести к травме. При
резкой остановке или аварии
автомобиля незакрепленное
оборудование может нанести кому-нибудь удар.
Всегда храните домкрат и
инструменты в соответствую‐
щих отсеках в закрепленном
положении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.

Уход за автомобилем235Временное запасное колесоВнимание
Использование временного
запасного колеса может отрица‐ тельно сказаться на управляе‐
мости автомобиля. Как можно
быстрее замените дефектную
шину на новую или отремонти‐
рованную.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом
длительное время.
В случае прокола шины заднего
колеса во время буксировки
другого автомобиля следует уста‐
новить малоразмерное запасное
колесо вперед, а демонтированное
полноразмерное переднее колесо
переставить назад.
Цепи противоскольжения 3 223.
Запасное колесо с
направленным рисунком
протектора
Если возможно, колеса с шинами с
направленным рисунком протек‐
тора следует устанавливать в
соответствии с нанесенной на них
маркировкой направления враще‐
ния. Направление вращения шины
указывает символ (например,
стрелка) на боковине шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐
ните или отремонтируйте и
установите на место вместо
запасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускать двигатель от агрегата
быстрой зарядки.
Если аккумуляторная батарея
автомобиля разрядилась, двига‐
тель можно запустить с помощью
вспомогательных пусковых прово‐
дов и батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

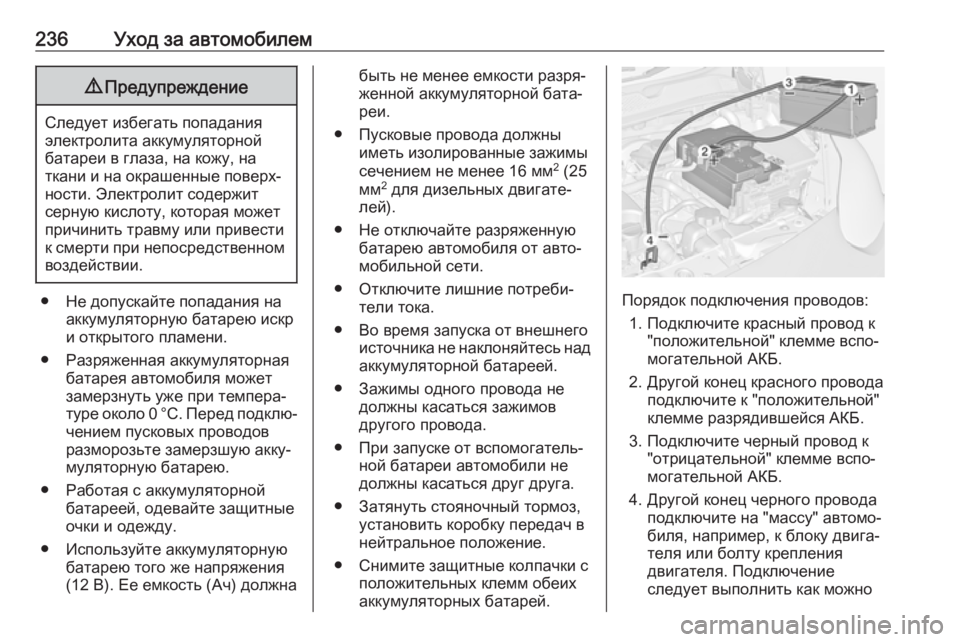

236Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея автомобиля может
замерзнуть уже при темпера‐
туре около 0 °C. Перед подклю‐
чением пусковых проводов
разморозьте замерзшую акку‐
муляторную батарею.
● Работая с аккумуляторной батареей, одевайте защитные
очки и одежду.
● Используйте аккумуляторную батарею того же напряжения
(12 В). Ее емкость (Ач) должна
быть не менее емкости разря‐
женной аккумуляторной бата‐
реи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею автомобиля от авто‐мобильной сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь над
аккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов
другого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить коробку передач в
нейтральное положение.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления
двигателя. Подключение
следует выполнить как можно

Уход за автомобилем237дальше от разряженной аккуму‐ляторной батареи, но в пред‐
елах 60 см.
Проложите провода таким
образом, чтобы они не касались
вращающихся деталей в моторном
отсеке.
Для запуска двигателя: 1. Запустите двигатель автомо‐ биля, используемого в качестве
"донора".
2. Через пять минут запустите двигатель другого автомобиля.
Стартер можно включать не
более чем на 15 секунд и с
интервалом в одну минуту.
3. Дайте обоим двигателям с подключенными проводами
поработать примерно
три минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дите в обратном порядке.Буксировка
Буксировка автомобиля
Буксировочная проушина хранится
в комплекте инструментов 3 213.Adam
1. Снимите заглушку, нажав на
нее в отмеченном месте.2. Заверните буксирнуюпроушину до упора, остановив
ее в горизонтальном положе‐
нии.
3. Прикрепите к проушине буксир‐
ный трос или лучше буксирнуюштангу.

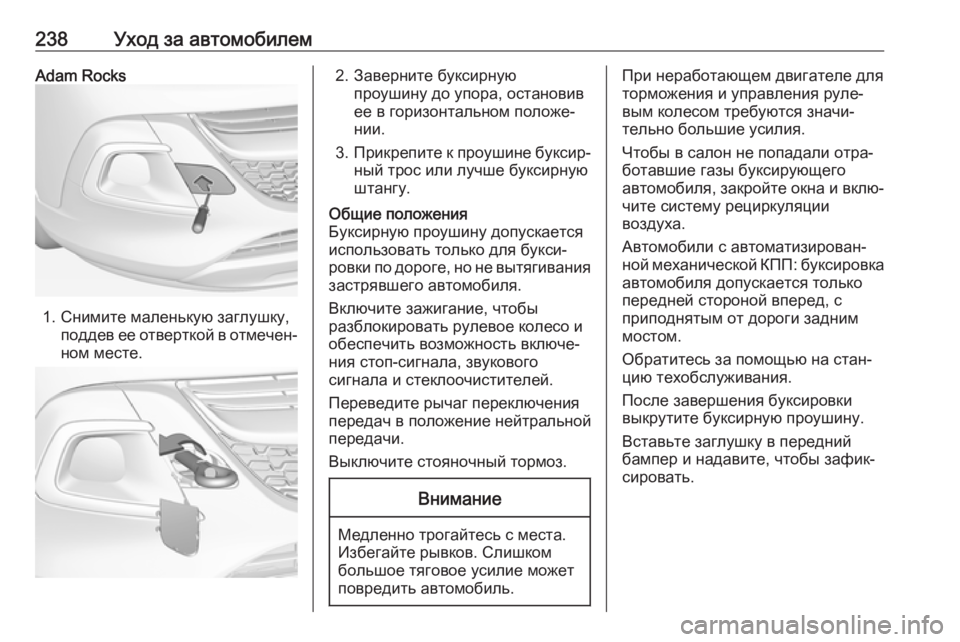

238Уход за автомобилемAdam Rocks
1. Снимите маленькую заглушку,поддев ее отверткой в отмечен‐
ном месте.
2. Заверните буксирную проушину до упора, остановив
ее в горизонтальном положе‐
нии.
3. Прикрепите к проушине буксир‐
ный трос или лучше буксирнуюштангу.Общие положения
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы
разблокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового
сигнала и стеклоочистителей.
Переведите рычаг переключения передач в положение нейтральной
передачи.
Выключите стояночный тормоз.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего
автомобиля, закройте окна и вклю‐
чите систему рециркуляции
воздуха.
Автомобили с автоматизирован‐
ной механической КПП: буксировка
автомобиля допускается только
передней стороной вперед, с
приподнятым от дороги задним
мостом.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки
выкрутите буксирную проушину.
Вставьте заглушку в передний
бампер и надавите, чтобы зафик‐
сировать.
