OPEL ADAM 2019 Betriebsanleitung (in German)

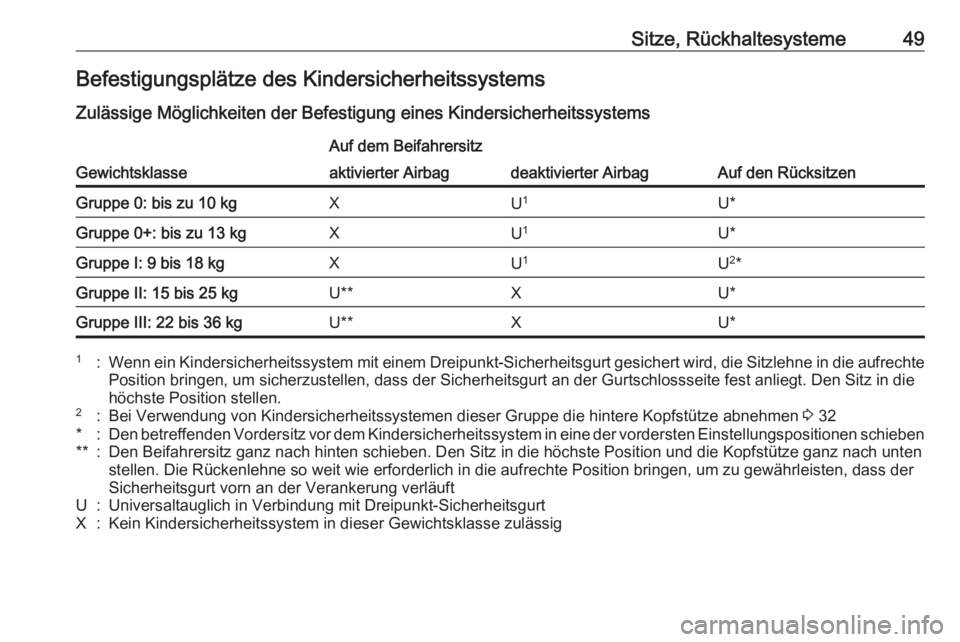

Sitze, Rückhaltesysteme49Befestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichtsklasse
Auf dem Beifahrersitz
Auf den Rücksitzen
aktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kgXU 1U*Gruppe 0+: bis zu 13 kgXU 1U*Gruppe I: 9 bis 18 kgXU1U2
*Gruppe II: 15 bis 25 kgU**XU*Gruppe III: 22 bis 36 kgU**XU*1:Wenn ein Kindersicherheitssystem mit einem Dreipunkt-Sicherheitsgurt gesichert wird, die Sitzlehne in die aufrechte
Position bringen, um sicherzustellen, dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt. Den Sitz in diehöchste Position stellen.2:Bei Verwendung von Kindersicherheitssystemen dieser Gruppe die hintere Kopfstütze abnehmen 3 32*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schieben**:Den Beifahrersitz ganz nach hinten schieben. Den Sitz in die höchste Position und die Kopfstütze ganz nach unten
stellen. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicherheitsgurt vorn an der Verankerung verläuftU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig

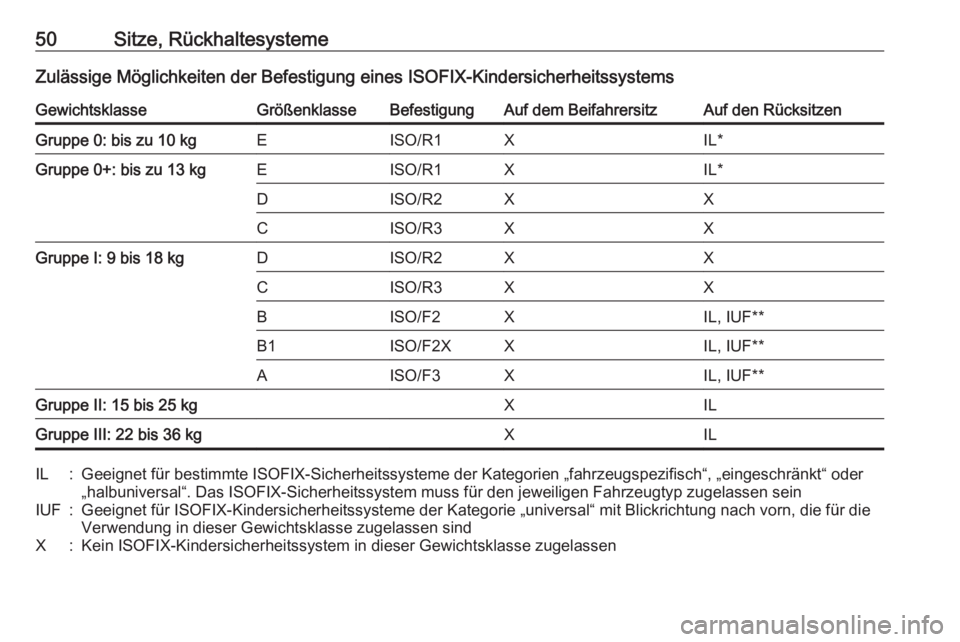

50Sitze, RückhaltesystemeZulässige Möglichkeiten der Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe 0: bis zu 10 kgEISO/R1XIL*Gruppe 0+: bis zu 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGruppe I: 9 bis 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 bis 25 kgXILGruppe III: 22 bis 36 kgXILIL:Geeignet für bestimmte ISOFIX-Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX-Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen seinIUF:Geeignet für ISOFIX-Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die
Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX-Kindersicherheitssystem in dieser Gewichtsklasse zugelassen

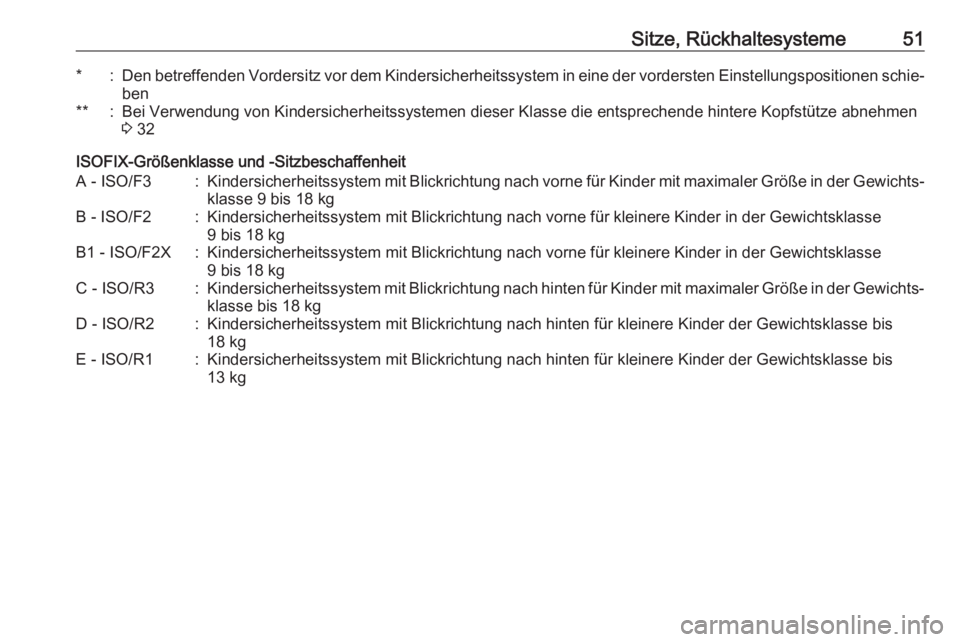

Sitze, Rückhaltesysteme51*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben**:Bei Verwendung von Kindersicherheitssystemen dieser Klasse die entsprechende hintere Kopfstütze abnehmen 3 32
ISOFIX-Größenklasse und -Sitzbeschaffenheit
A - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐ klasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

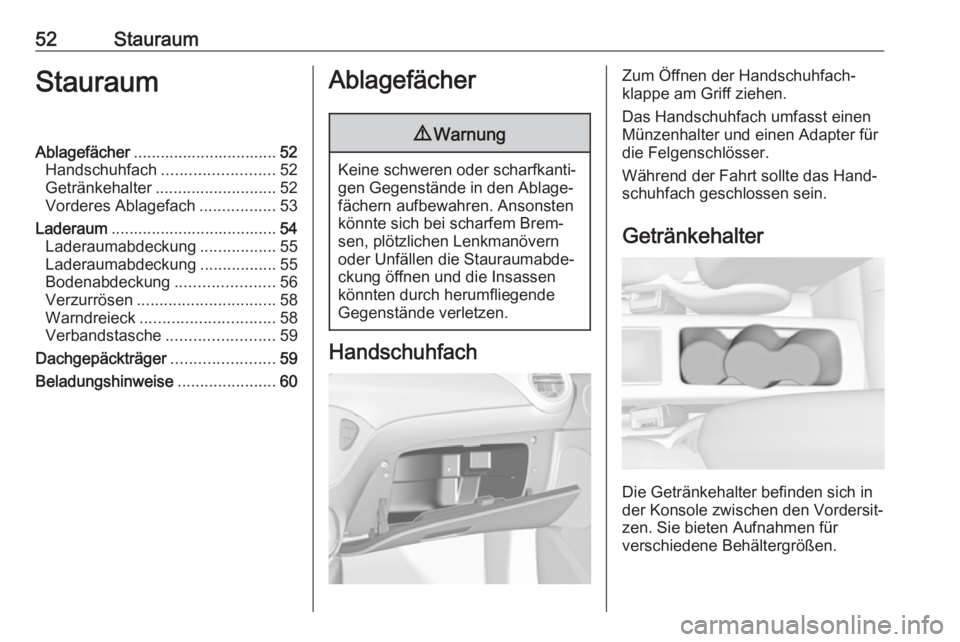

52StauraumStauraumAblagefächer................................ 52
Handschuhfach ......................... 52
Getränkehalter ........................... 52
Vorderes Ablagefach .................53
Laderaum ..................................... 54
Laderaumabdeckung .................55
Laderaumabdeckung .................55
Bodenabdeckung ......................56
Verzurrösen ............................... 58
Warndreieck .............................. 58
Verbandstasche ........................59
Dachgepäckträger .......................59
Beladungshinweise ......................60Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzen.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Das Handschuhfach umfasst einen Münzenhalter und einen Adapter für
die Felgenschlösser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen. Sie bieten Aufnahmen für
verschiedene Behältergrößen.

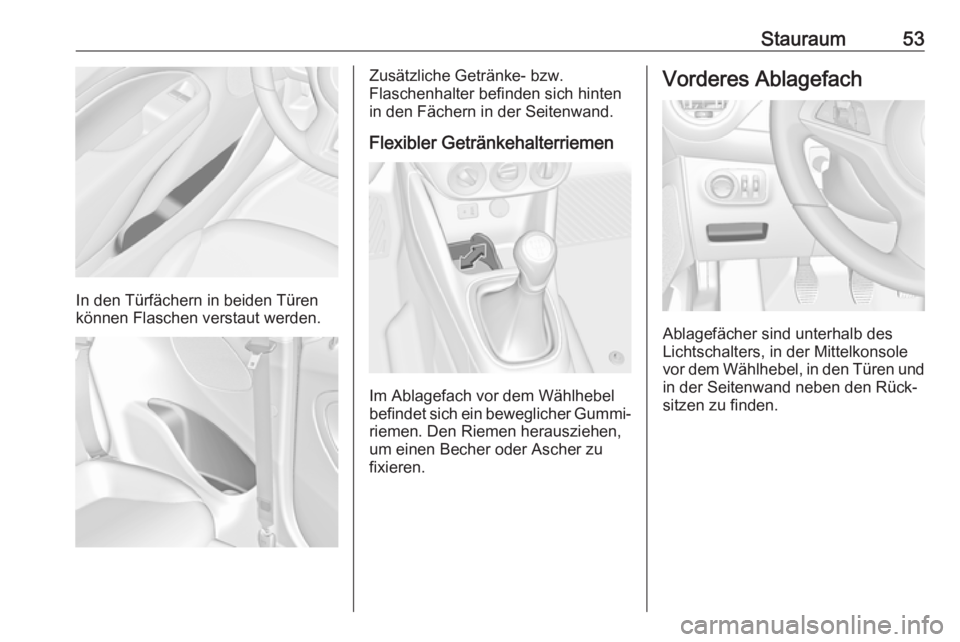

Stauraum53
In den Türfächern in beiden Türen
können Flaschen verstaut werden.
Zusätzliche Getränke- bzw.
Flaschenhalter befinden sich hinten in den Fächern in der Seitenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gummi‐
riemen. Den Riemen herausziehen,
um einen Becher oder Ascher zu
fixieren.
Vorderes Ablagefach
Ablagefächer sind unterhalb des
Lichtschalters, in der Mittelkonsole
vor dem Wählhebel, in den Türen und
in der Seitenwand neben den Rück‐
sitzen zu finden.

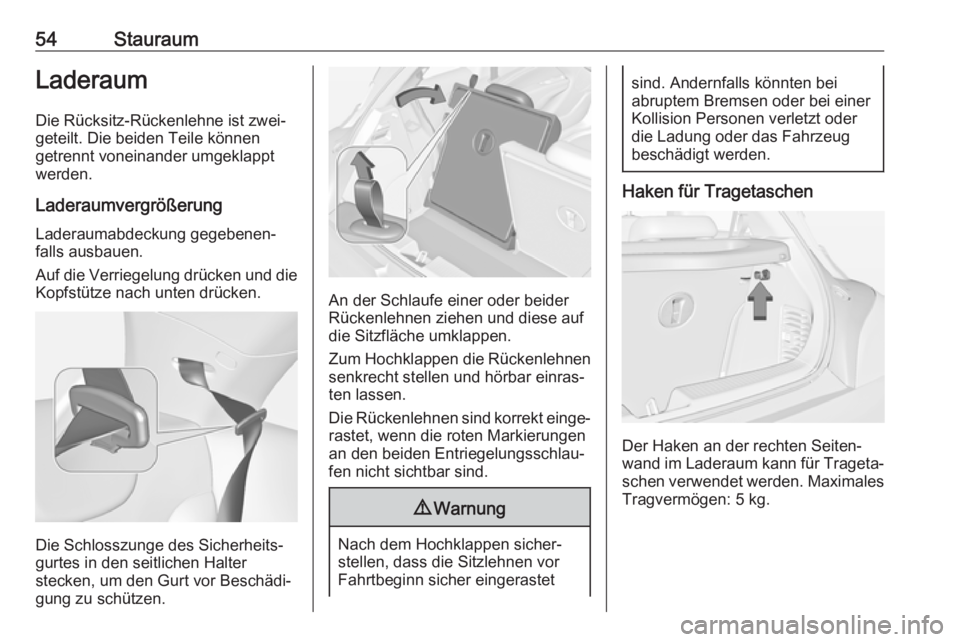

54StauraumLaderaumDie Rücksitz-Rückenlehne ist zwei‐
geteilt. Die beiden Teile können
getrennt voneinander umgeklappt
werden.
Laderaumvergrößerung Laderaumabdeckung gegebenen‐
falls ausbauen.
Auf die Verriegelung drücken und die Kopfstütze nach unten drücken.
Die Schlosszunge des Sicherheits‐
gurtes in den seitlichen Halter
stecken, um den Gurt vor Beschädi‐ gung zu schützen.
An der Schlaufe einer oder beider
Rückenlehnen ziehen und diese auf
die Sitzfläche umklappen.
Zum Hochklappen die Rückenlehnen
senkrecht stellen und hörbar einras‐
ten lassen.
Die Rückenlehnen sind korrekt einge‐ rastet, wenn die roten Markierungen
an den beiden Entriegelungsschlau‐
fen nicht sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen vor
Fahrtbeginn sicher eingerastet
sind. Andernfalls könnten bei
abruptem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug
beschädigt werden.
Haken für Tragetaschen
Der Haken an der rechten Seiten‐
wand im Laderaum kann für Trageta‐ schen verwendet werden. Maximales
Tragvermögen: 5 kg.

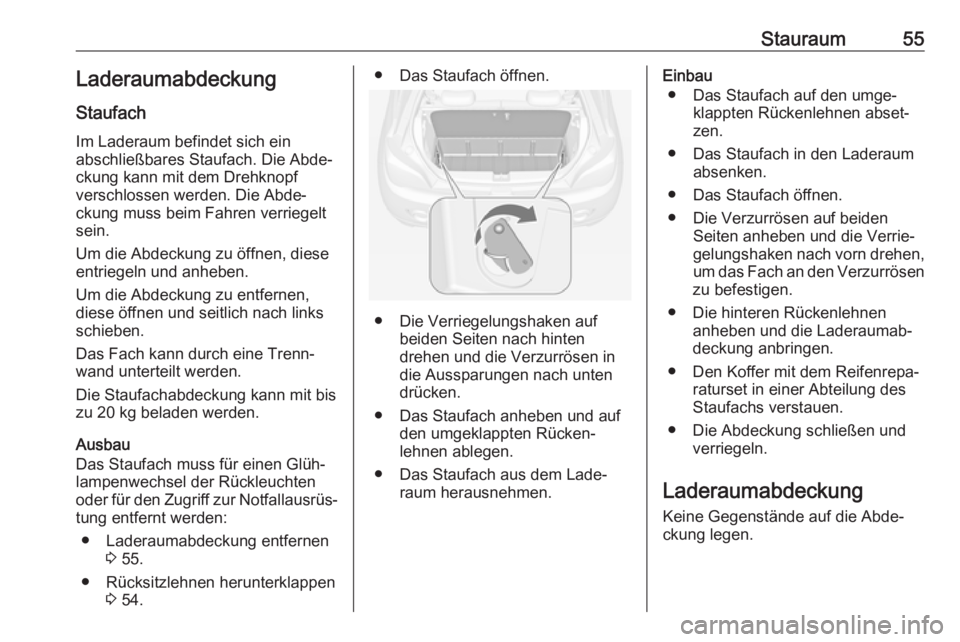

Stauraum55Laderaumabdeckung
Staufach Im Laderaum befindet sich ein
abschließbares Staufach. Die Abde‐ ckung kann mit dem Drehknopf
verschlossen werden. Die Abde‐ ckung muss beim Fahren verriegeltsein.
Um die Abdeckung zu öffnen, diese
entriegeln und anheben.
Um die Abdeckung zu entfernen,
diese öffnen und seitlich nach links
schieben.
Das Fach kann durch eine Trenn‐
wand unterteilt werden.
Die Staufachabdeckung kann mit bis zu 20 kg beladen werden.
Ausbau
Das Staufach muss für einen Glüh‐
lampenwechsel der Rückleuchten
oder für den Zugriff zur Notfallausrüs‐
tung entfernt werden:
● Laderaumabdeckung entfernen 3 55.
● Rücksitzlehnen herunterklappen 3 54.● Das Staufach öffnen.
● Die Verriegelungshaken auf
beiden Seiten nach hinten
drehen und die Verzurrösen in
die Aussparungen nach unten
drücken.
● Das Staufach anheben und auf den umgeklappten Rücken‐
lehnen ablegen.
● Das Staufach aus dem Lade‐ raum herausnehmen.
Einbau
● Das Staufach auf den umge‐ klappten Rückenlehnen abset‐
zen.
● Das Staufach in den Laderaum absenken.
● Das Staufach öffnen.
● Die Verzurrösen auf beiden Seiten anheben und die Verrie‐
gelungshaken nach vorn drehen,
um das Fach an den Verzurrösen
zu befestigen.
● Die hinteren Rückenlehnen anheben und die Laderaumab‐
deckung anbringen.
● Den Koffer mit dem Reifenrepa‐ raturset in einer Abteilung des
Staufachs verstauen.
● Die Abdeckung schließen und verriegeln.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.

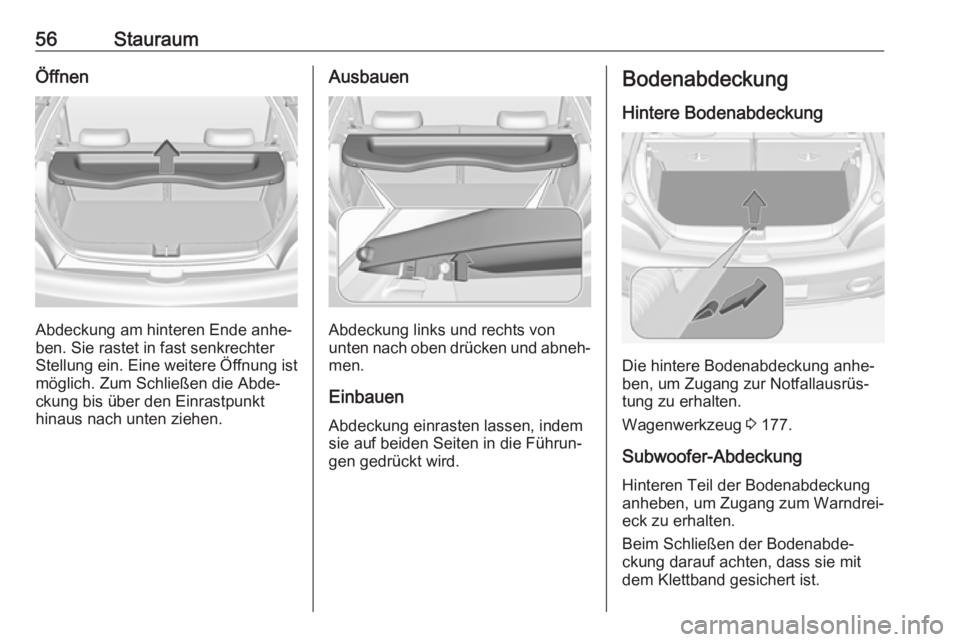

56StauraumÖffnen
Abdeckung am hinteren Ende anhe‐
ben. Sie rastet in fast senkrechter
Stellung ein. Eine weitere Öffnung ist möglich. Zum Schließen die Abde‐
ckung bis über den Einrastpunkt
hinaus nach unten ziehen.
Ausbauen
Abdeckung links und rechts von
unten nach oben drücken und abneh‐ men.
Einbauen
Abdeckung einrasten lassen, indem
sie auf beiden Seiten in die Führun‐
gen gedrückt wird.
Bodenabdeckung
Hintere Bodenabdeckung
Die hintere Bodenabdeckung anhe‐
ben, um Zugang zur Notfallausrüs‐
tung zu erhalten.
Wagenwerkzeug 3 177.
Subwoofer-Abdeckung
Hinteren Teil der Bodenabdeckung
anheben, um Zugang zum Warndrei‐
eck zu erhalten.
Beim Schließen der Bodenabde‐
ckung darauf achten, dass sie mit
dem Klettband gesichert ist.

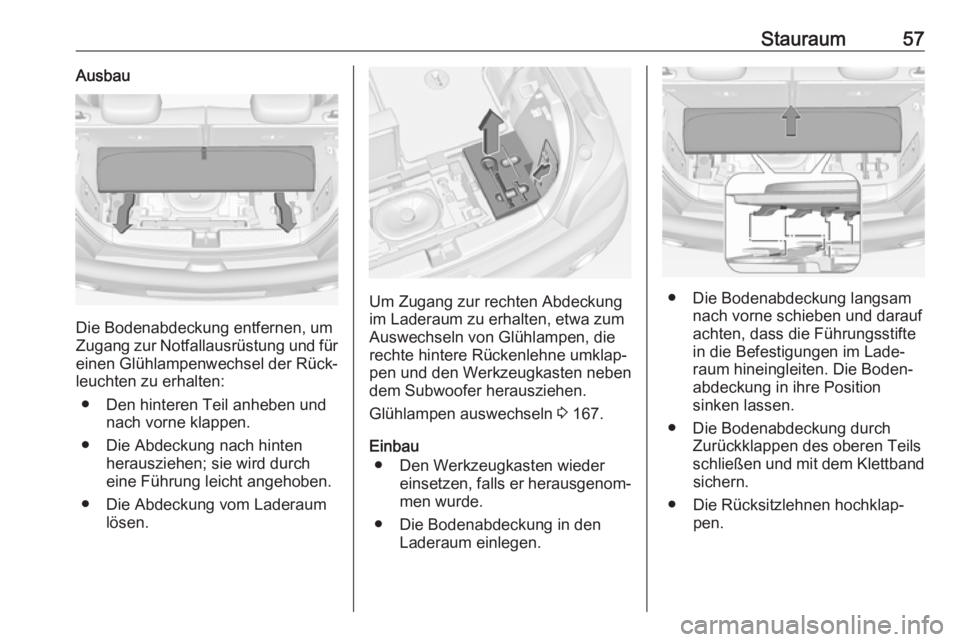

Stauraum57Ausbau
Die Bodenabdeckung entfernen, um
Zugang zur Notfallausrüstung und für einen Glühlampenwechsel der Rück‐
leuchten zu erhalten:
● Den hinteren Teil anheben und nach vorne klappen.
● Die Abdeckung nach hinten herausziehen; sie wird durch
eine Führung leicht angehoben.
● Die Abdeckung vom Laderaum lösen.
Um Zugang zur rechten Abdeckung
im Laderaum zu erhalten, etwa zum
Auswechseln von Glühlampen, die
rechte hintere Rückenlehne umklap‐
pen und den Werkzeugkasten neben
dem Subwoofer herausziehen.
Glühlampen auswechseln 3 167.
Einbau ● Den Werkzeugkasten wieder einsetzen, falls er herausgenom‐
men wurde.
● Die Bodenabdeckung in den Laderaum einlegen.● Die Bodenabdeckung langsamnach vorne schieben und darauf
achten, dass die Führungsstifte
in die Befestigungen im Lade‐
raum hineingleiten. Die Boden‐
abdeckung in ihre Position
sinken lassen.
● Die Bodenabdeckung durch Zurückklappen des oberen Teils
schließen und mit dem Klettband sichern.
● Die Rücksitzlehnen hochklap‐ pen.

58StauraumAllgemeiner Hinweis9Warnung
Aus Sicherheitsgründen alle Teile
im Laderaum an ihrer Position
verstauen und immer mit
geschlossener hinterer Bodenab‐
deckung und wenn möglich mit
hochgeklappten hinteren Rücken‐
lehnen fahren.
Ansonsten könnten sich bei
scharfem Bremsen, plötzlichen
Lenkmanövern oder Unfällen die
Insassen durch herumfliegende
Gegenstände verletzen.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Warndreieck
Das Warndreieck wird mit den elasti‐
schen Bändern im Laderaum unter
der Hecktür verstaut.
Wenn das Fahrzeug mit einem Stau‐
fach im Laderaum ausgerüstet ist,
das Staufach ausbauen, um das
Warndreieck freizulegen 3 55.
Ausführung mit Subwoofer-Box
