OPEL ADAM 2019 Manual de utilizare (in Romanian)

Îngrijirea autovehiculului169
4. Pentru a scoate becul, rotiţi uşorîn sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.
Adam Rocks
1. Decuplaţi capacul mic folosind oşurubelniţă în poziţia marcată.
2. Scoateţi capacul trăgând cudegetele din poziţiile marcate,
vezi săgeţile în ilustraţie.
3. Deşurubaţi ambele şuruburi şi demontaţi ansamblul de iluminat
din bara de protecţie.

170Îngrijirea autovehiculului
4. Decuplaţi şi scoateţi soclulbecului prin rotirea în sens
antiorar.
5. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
6. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
7. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
8. Introduceţi şi cuplaţi capacul în bara de protecţie. Introduceţi
capacul mic.
Lămpile de poziţie din spate La versiunile cu compartiment pentru
subwoofer
Scoateţi copertina podelei
portbagajului. Pe partea dreaptă,
scoateţi de asemenea trusa de scule
pentru a avea acces la capac 3 58.
La versiunile cu cutie de depozitare
Scoateţi cutia de depozitare pentru a
avea acces la capacul 3 56.
1. Desprindeţi capacul de pe latura
respectivă şi scoateţi-l.
2. Deşurubaţi manual piuliţa de fixare din plastic din interior.

Îngrijirea autovehiculului171
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul prin extragere:
lampă de semnalizare 1
lampă de poziţie spate 2
lampa de poziţie spate/stopul de
frână 3
Dacă lampa de poziţie din spate
2 şi lampa de poziţie din spate 3
sunt LED-uri, solicitaţi sprijin din
partea unui atelier pentru
înlocuirea acestora.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Asiguraţi-vă că firele rămân în
tuburile pentru cabluri.Fixaţi ansamblul de iluminat cu
pinii de prindere în locaşul din
caroseria autovehiculului şi
strângeţi piuliţa de fixare din
plastic din interiorul portbagajului.
Trageţi garnitura inelară peste
locaşul din carcasa lămpii.
Închideţi şi cuplaţi capacul.
Lampa de marşarier / lampa de
ceaţă spate
Lampa de marşarier este amplasată pe partea dreaptă a barei de
protecţie, iar lampa de ceaţă spate
este amplasată pe partea stângă a
barei de protecţie.
Descrierea înlocuirii becurilor este
identică pentru ambele lămpi.

172Îngrijirea autovehiculului
1. Deşurubaţi şurubul şi scoateţicapacul.
2. Deşurubaţi şurubul şi demontaţiansamblul de iluminat din bara de
protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.
Adam Rocks
1. Scoateţi capacul trăgând cu mâna
din poziţia marcată, vezi săgeata
în ilustraţie.

Îngrijirea autovehiculului173
2. Deşurubaţi ambele şuruburi şidemontaţi ansamblul de iluminat
din bara de protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
7. Introduceţi şi cuplaţi capacul în bara de protecţie.
Lămpi de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.

174Îngrijirea autovehiculului
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.

Îngrijirea autovehiculului1754. Scoateţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi-o să se cupleze.
Luminile interioare
Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● plafoniera
● iluminarea ambiantă
● panoul înstelat
● iluminarea panoului de bordSistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă-faţă a compartimentului motor,
● la autovehiculele cu volan pe stânga, în spatele comutatoruluipentru lumini sau la
autovehiculele cu volanul pe
dreapta, în spatele torpedoului.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
În autovehicul există tipuri diferite de
siguranţe.

176Îngrijirea autovehicululuiÎn funcţie de tipul de siguranţă, o
siguranţă arsă se poate identifica
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate de mai multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară cu ajutorul extractorului şi scoateţi-le.
Cutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţă a
compartimentului motor.
Decuplaţi capacul şi rabataţi-l în sus
până când se opreşte. Scoateţi
capacul vertical în sus.

Îngrijirea autovehiculului177Nr.Circuit1Transport posterior2Comutatorul pentru oglinzile
retrovizoare exterioare3Modulul de control al autovehi‐
culului4Trapă acţionată electric raba‐
tabilă5ABS6Funcţia lumini pe timp de zi stânga / faza scurtă stânga7–8Comutatorul geamurilor acţio‐
nate electric9Senzorul bateriei autovehicu‐
lului10Reglare faruri pe înălţime /
contact11Ştergătorul de lunetă12Dezaburirea parbrizului13Funcţia lumini pe timp de zi
dreapta / faza scurtă dreaptaNr.Circuit14Încălzirea oglinzilor retrovizoare
exterioare15–16Modulul pompei de combustibil /
Modulul LPG17Oglindă interioară / Convertizor
de tensiune18Modulul de control motor19Pompa de combustibil20–21Evacuarea recipientului solenoi‐
dului22–23Bobine de aprindere / injectoare24Sistemul de spălare25Senzor iluminare ambiantă /
Senzor lumini de ploaie26Senzorii motorului27Managementul motorului28Modulul de control motor /
Modulul LPGNr.Circuit29Modulul de control motor30–31Faza lungă stânga32Faza lungă dreapta33Modulul de control motor34Claxonul35Ambreiajul compresorului siste‐
mului de aer condiţionat36–

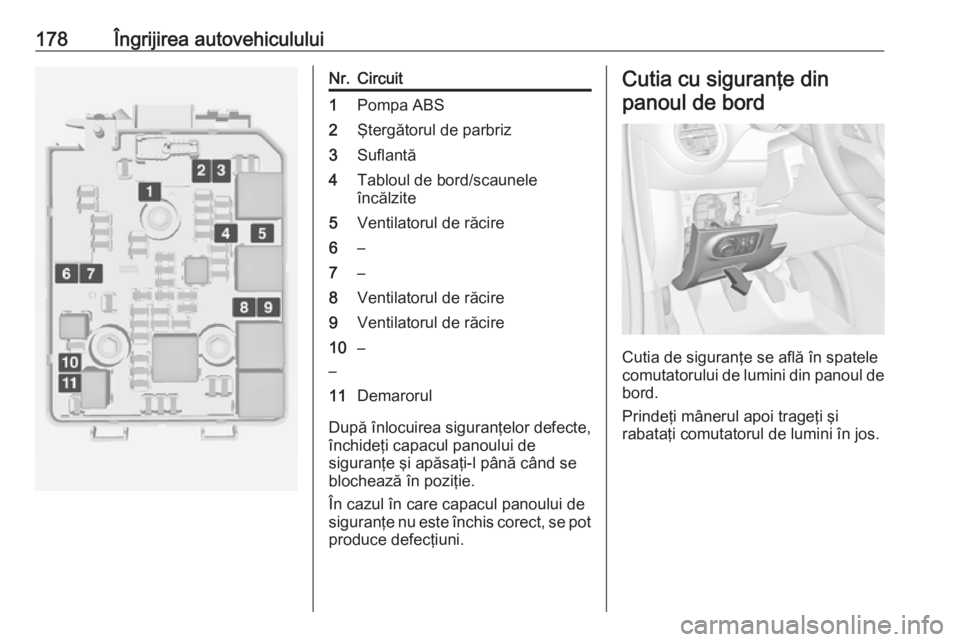

178Îngrijirea autovehicululuiNr.Circuit1Pompa ABS2Ştergătorul de parbriz3Suflantă4Tabloul de bord/scaunele
încălzite5Ventilatorul de răcire6–7–8Ventilatorul de răcire9Ventilatorul de răcire10
––11Demarorul
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din
panoul de bord
Cutia de siguranţe se află în spatele
comutatorului de lumini din panoul de
bord.
Prindeţi mânerul apoi trageţi şi
rabataţi comutatorul de lumini în jos.
