Sedišta, sistemi zaštite49Sledeći sistem zaštite za decu
preporučuje se za sledeće težinske
grupe:
● Grupa 0 i grupa 0+
OPEL Baby cradle, sa ili bez
ISOFIX baze, za decu do 13 kg.
● Grupa I
FAIR G 0/1 S ISOFIX, za decu od
9 kg do 13 kg u okviru ove grupe.
OPEL Duo, za decu od 13 kg do
18 kg u okviru ove grupe.
● Grupa II i grupa III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 za decu od 15 kg do
36 kg.
Voditi računa da su montažna mesta bezbednosnog sistema za dete u
vozilu ispravna, vidi sledeće tabele.
Dozvoliti deci ulazak i izlazak iz vozila samo sa strane koja nije do
saobraćaja.
Kada bezbednosni sistem za decu
nije u upotrebi, obezbediti sedište
sigurnosnim pojasom ili ga izvaditi iz
vozila.Napomena
Ne lepiti ništa na bezbednosni
sistem za dete i ne pokrivati ga
nekim drugim materijalima.
Sistem za zaštitu dece koji je bio
izložen udaru prilikom nesreće se
mora zameniti.

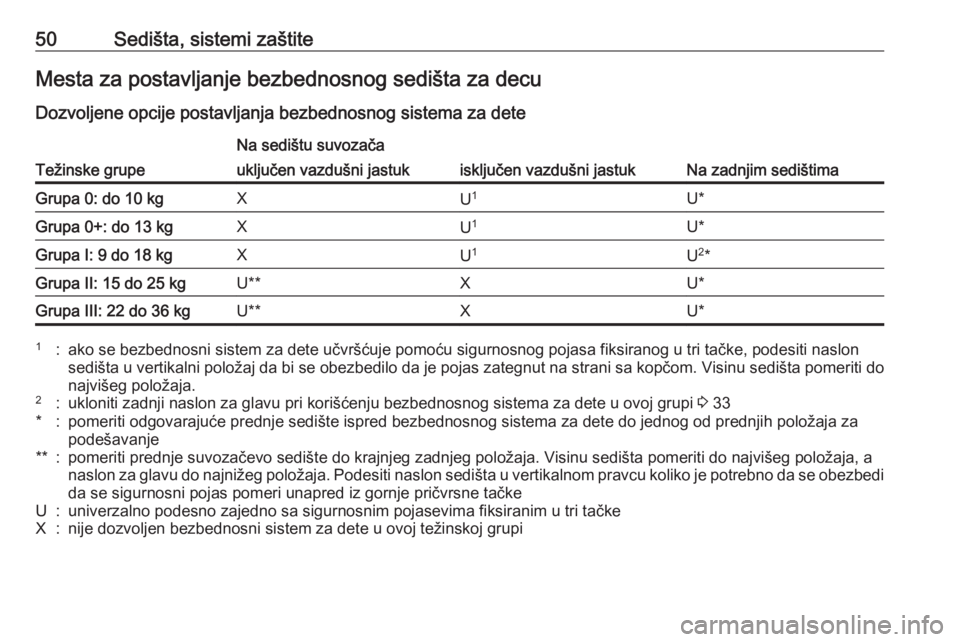

50Sedišta, sistemi zaštiteMesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinske grupe
Na sedištu suvozača
Na zadnjim sedištima
uključen vazdušni jastukisključen vazdušni jastukGrupa 0: do 10 kgXU 1U*Grupa 0+: do 13 kgXU 1U*Grupa I: 9 do 18 kgXU1U2
*Grupa II: 15 do 25 kgU**XU*Grupa III: 22 do 36 kgU**XU*1:ako se bezbednosni sistem za dete učvršćuje pomoću sigurnosnog pojasa fiksiranog u tri tačke, podesiti naslon
sedišta u vertikalni položaj da bi se obezbedilo da je pojas zategnut na strani sa kopčom. Visinu sedišta pomeriti do najvišeg položaja.2:ukloniti zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj grupi 3 33*:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete do jednog od prednjih položaja za
podešavanje**:pomeriti prednje suvozačevo sedište do krajnjeg zadnjeg položaja. Visinu sedišta pomeriti do najvišeg položaja, a
naslon za glavu do najnižeg položaja. Podesiti naslon sedišta u vertikalnom pravcu koliko je potrebno da se obezbedi da se sigurnosni pojas pomeri unapred iz gornje pričvrsne tačkeU:univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačkeX:nije dozvoljen bezbednosni sistem za dete u ovoj težinskoj grupi

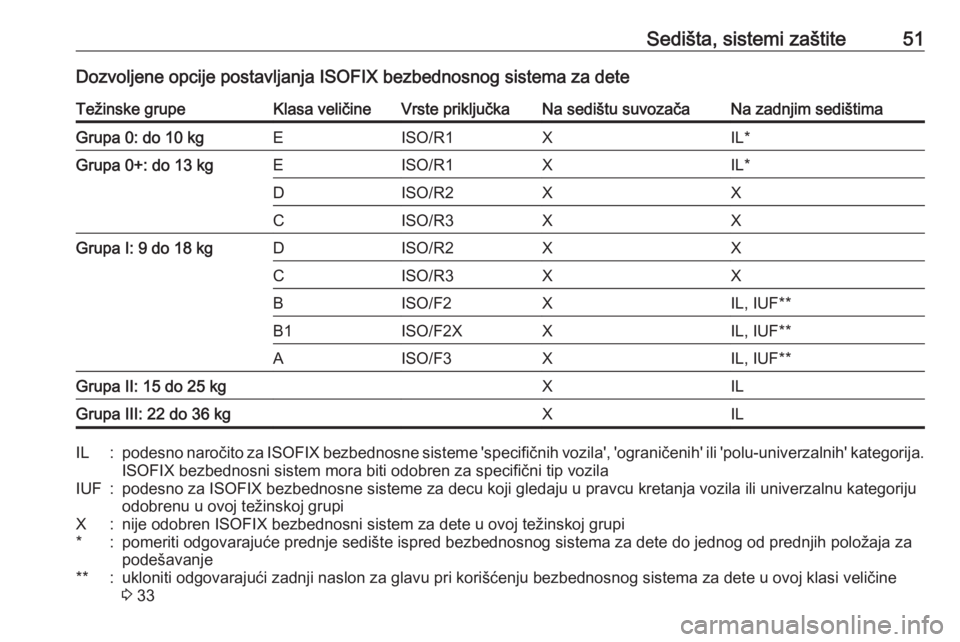

Sedišta, sistemi zaštite51Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za deteTežinske grupeKlasa veličineVrste priključkaNa sedištu suvozačaNa zadnjim sedištimaGrupa 0: do 10 kgEISO/R1XIL*Grupa 0+: do 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Grupa II: 15 do 25 kgXILGrupa III: 22 do 36 kgXILIL:podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozilaIUF:podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju odobrenu u ovoj težinskoj grupiX:nije odobren ISOFIX bezbednosni sistem za dete u ovoj težinskoj grupi*:pomeriti odgovarajuće prednje sedište ispred bezbednosnog sistema za dete do jednog od prednjih položaja za
podešavanje**:ukloniti odgovarajući zadnji naslon za glavu pri korišćenju bezbednosnog sistema za dete u ovoj klasi veličine 3 33

52Sedišta, sistemi zaštiteISOFIX klase veličina i uređaj sedištaA - ISO/F3:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za decu maksimalne veličine u težinskojgrupi od 9 do 18 kgB - ISO/F2:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgB1 - ISO/F2X:bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od
9 do 18 kgC - ISO/R3:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila za decu maksimalne veličine u
težinskoj grupi do 18 kgD - ISO/R2:bezbednosni sistem za dete koji gleda suprotno pravcu kretanja vozila, za manju decu u težinskoj grupi
do 18 kgE - ISO/R1:bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila, za mlađu decu u težinskoj grupi do 13 kg

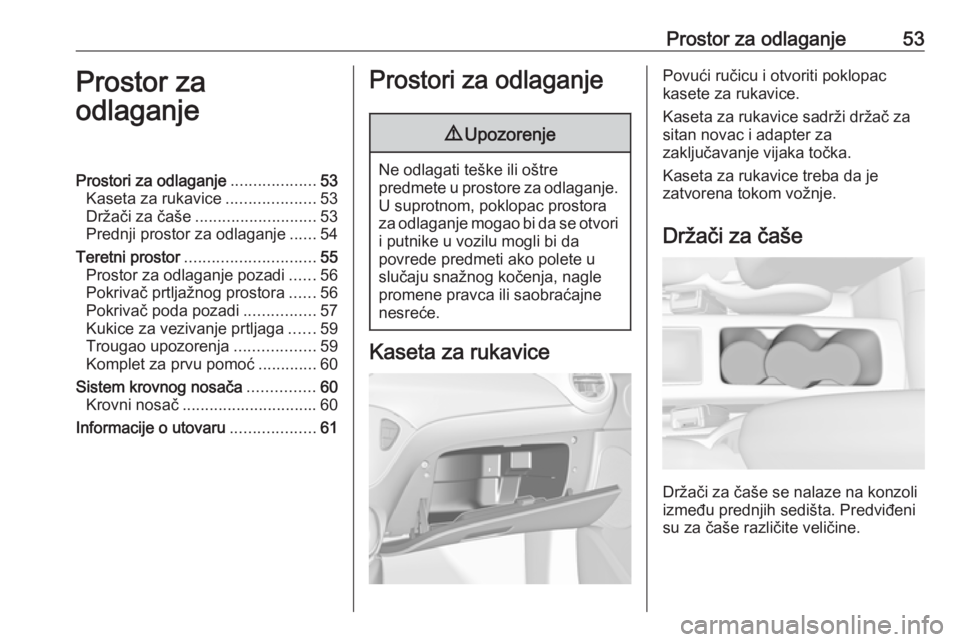

Prostor za odlaganje53Prostor za
odlaganjeProstori za odlaganje ...................53
Kaseta za rukavice ....................53
Držači za čaše ........................... 53
Prednji prostor za odlaganje ......54
Teretni prostor ............................. 55
Prostor za odlaganje pozadi ......56
Pokrivač prtljažnog prostora ......56
Pokrivač poda pozadi ................57
Kukice za vezivanje prtljaga ......59
Trougao upozorenja ..................59
Komplet za prvu pomoć .............60
Sistem krovnog nosača ...............60
Krovni nosač .............................. 60
Informacije o utovaru ...................61Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Povući ručicu i otvoriti poklopac
kasete za rukavice.
Kaseta za rukavice sadrži držač za
sitan novac i adapter za
zaključavanje vijaka točka.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na konzoli
između prednjih sedišta. Predviđeni
su za čaše različite veličine.

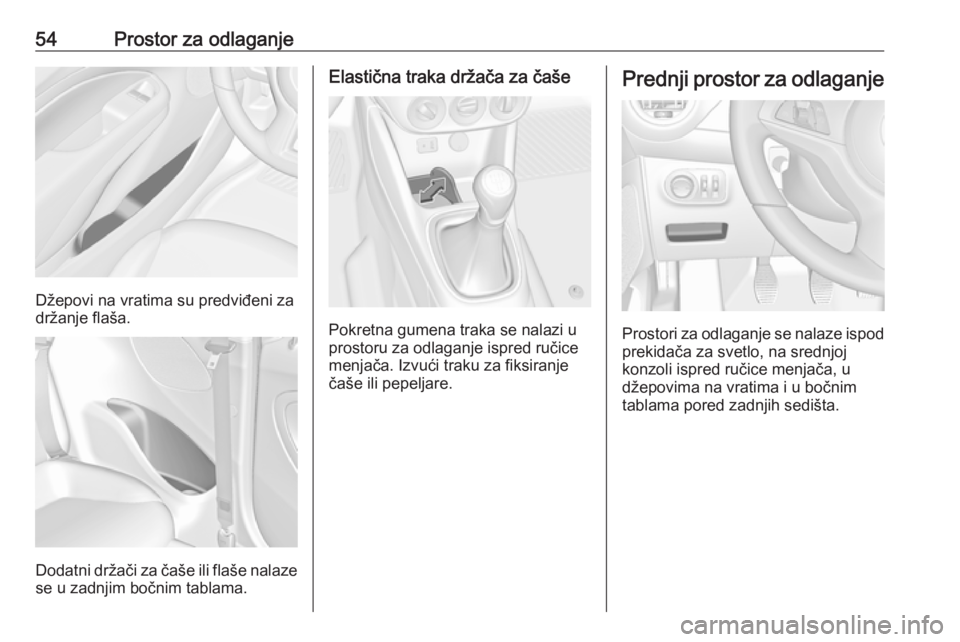

54Prostor za odlaganje
Džepovi na vratima su predviđeni za
držanje flaša.
Dodatni držači za čaše ili flaše nalaze
se u zadnjim bočnim tablama.
Elastična traka držača za čaše
Pokretna gumena traka se nalazi u
prostoru za odlaganje ispred ručice
menjača. Izvući traku za fiksiranje
čaše ili pepeljare.
Prednji prostor za odlaganje
Prostori za odlaganje se nalaze ispod prekidača za svetlo, na srednjoj
konzoli ispred ručice menjača, u
džepovima na vratima i u bočnim
tablama pored zadnjih sedišta.

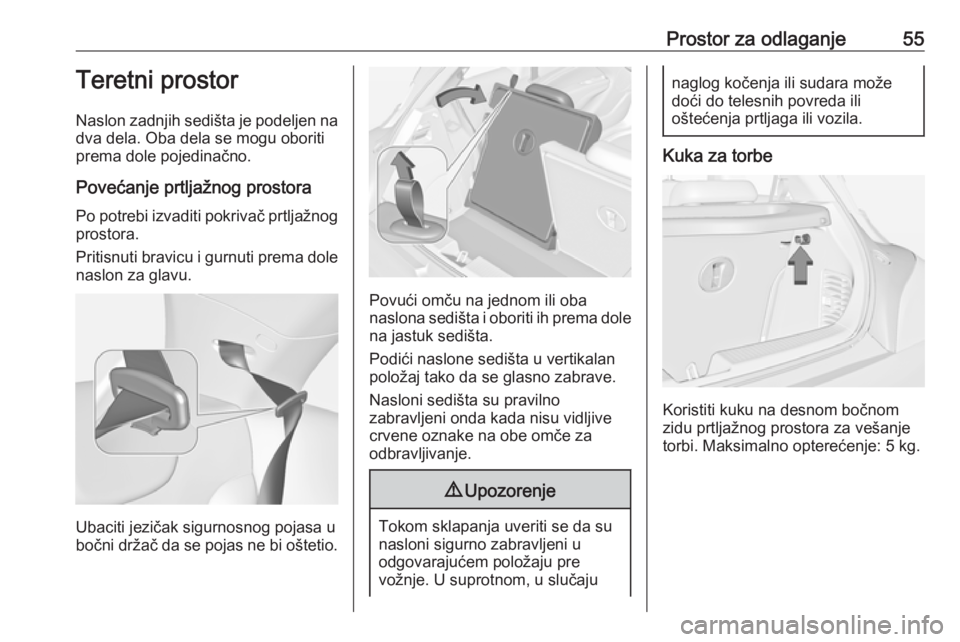

Prostor za odlaganje55Teretni prostor
Naslon zadnjih sedišta je podeljen na dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora
Po potrebi izvaditi pokrivač prtljažnog
prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.
Povući omču na jednom ili oba
naslona sedišta i oboriti ih prema dole
na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe omče za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg.

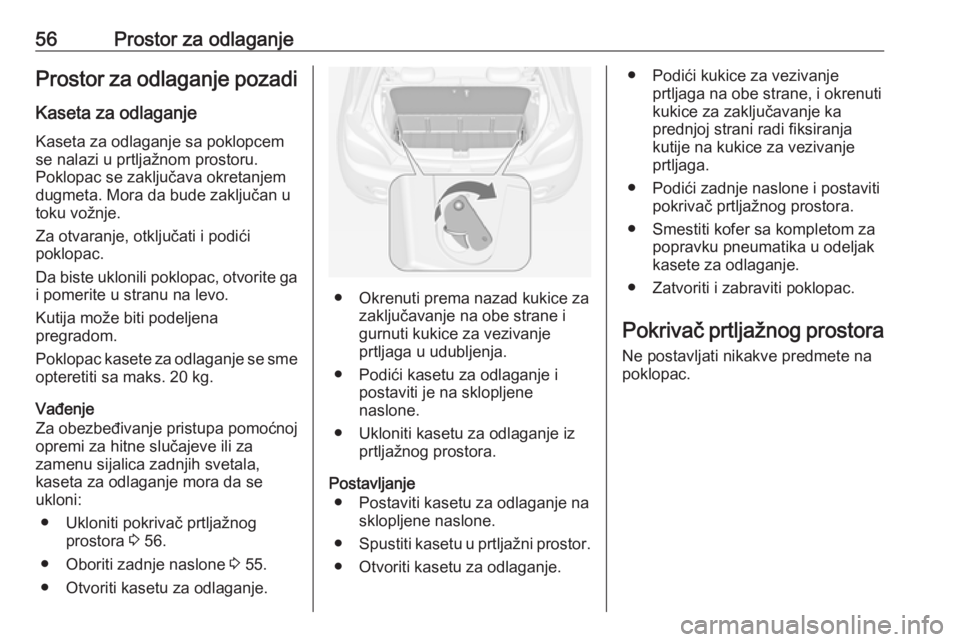

56Prostor za odlaganjeProstor za odlaganje pozadiKaseta za odlaganje
Kaseta za odlaganje sa poklopcem se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme opteretiti sa maks. 20 kg.
Vađenje
Za obezbeđivanje pristupa pomoćnoj
opremi za hitne slučajeve ili za
zamenu sijalica zadnjih svetala,
kaseta za odlaganje mora da se
ukloni:
● Ukloniti pokrivač prtljažnog prostora 3 56.
● Oboriti zadnje naslone 3 55.
● Otvoriti kasetu za odlaganje.
● Okrenuti prema nazad kukice za zaključavanje na obe strane i
gurnuti kukice za vezivanje
prtljaga u udubljenja.
● Podići kasetu za odlaganje i postaviti je na sklopljene
naslone.
● Ukloniti kasetu za odlaganje iz prtljažnog prostora.
Postavljanje ● Postaviti kasetu za odlaganje na sklopljene naslone.
● Spustiti kasetu u prtljažni prostor.
● Otvoriti kasetu za odlaganje.
● Podići kukice za vezivanje prtljaga na obe strane, i okrenuti
kukice za zaključavanje ka
prednjoj strani radi fiksiranja
kutije na kukice za vezivanje
prtljaga.
● Podići zadnje naslone i postaviti pokrivač prtljažnog prostora.
● Smestiti kofer sa kompletom za popravku pneumatika u odeljak
kasete za odlaganje.
● Zatvoriti i zabraviti poklopac.
Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.

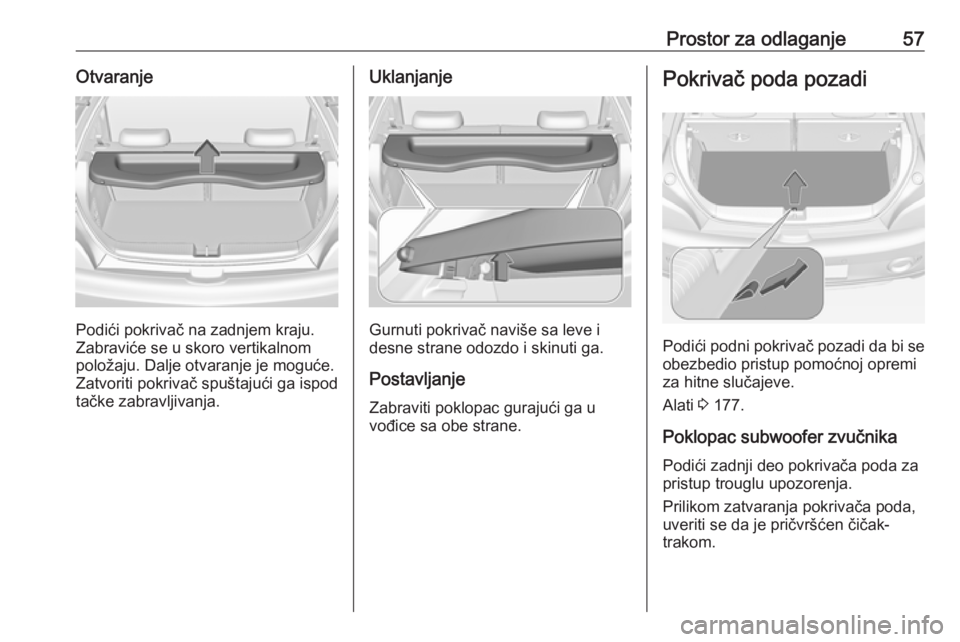

Prostor za odlaganje57Otvaranje
Podići pokrivač na zadnjem kraju.
Zabraviće se u skoro vertikalnom
položaju. Dalje otvaranje je moguće.
Zatvoriti pokrivač spuštajući ga ispod
tačke zabravljivanja.
Uklanjanje
Gurnuti pokrivač naviše sa leve i
desne strane odozdo i skinuti ga.
Postavljanje
Zabraviti poklopac gurajući ga u
vođice sa obe strane.
Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi se obezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 177.
Poklopac subwoofer zvučnika Podići zadnji deo pokrivača poda za
pristup trouglu upozorenja.
Prilikom zatvaranja pokrivača poda,
uveriti se da je pričvršćen čičak-
trakom.

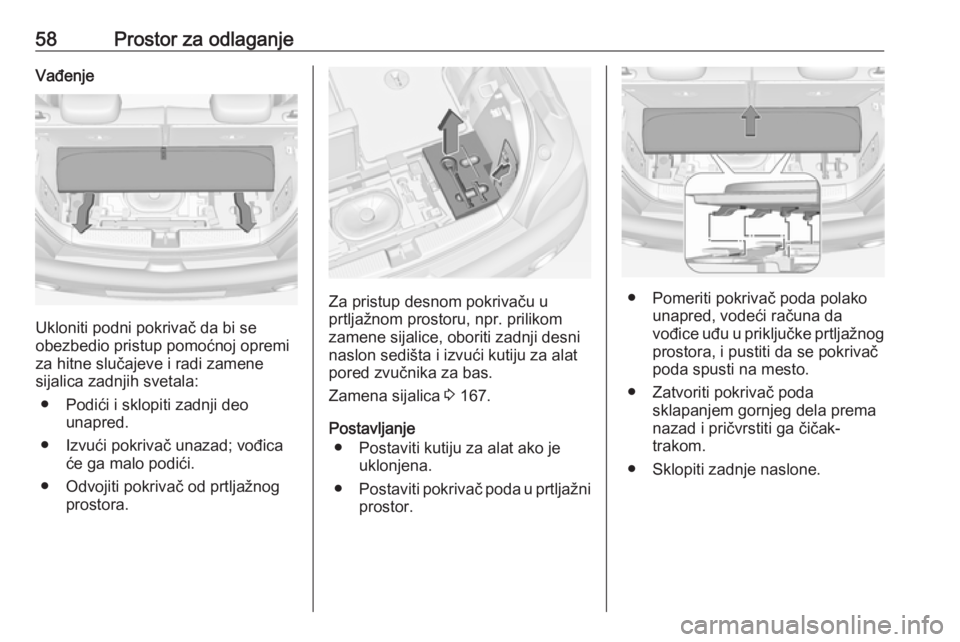

58Prostor za odlaganjeVađenje
Ukloniti podni pokrivač da bi se
obezbedio pristup pomoćnoj opremi
za hitne slučajeve i radi zamene
sijalica zadnjih svetala:
● Podići i sklopiti zadnji deo unapred.
● Izvući pokrivač unazad; vođica će ga malo podići.
● Odvojiti pokrivač od prtljažnog prostora.
Za pristup desnom pokrivaču u
prtljažnom prostoru, npr. prilikom
zamene sijalice, oboriti zadnji desni
naslon sedišta i izvući kutiju za alat
pored zvučnika za bas.
Zamena sijalica 3 167.
Postavljanje ● Postaviti kutiju za alat ako je uklonjena.
● Postaviti pokrivač poda u prtljažni
prostor.● Pomeriti pokrivač poda polako unapred, vodeći računa da
vođice uđu u priključke prtljažnog prostora, i pustiti da se pokrivačpoda spusti na mesto.
● Zatvoriti pokrivač poda sklapanjem gornjeg dela prema
nazad i pričvrstiti ga čičak-
trakom.
● Sklopiti zadnje naslone.
