Cura del veicolo239
3. Rimuovere l'alloggiamento dellalampada dal portalampada in
ruotando quest'ultimo in senso
orario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
il portalampada in senso antiora‐
rio.
6. Inserire la lampadina nel portel‐ lone posteriore e farla innestare.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.Impianto elettrico
Dispositivi ad alta tensionee cablaggio9 Avvertenza
L'esposizione all'alta tensione
potrebbe causare shock, scotta‐
ture e persino morte. I componenti ad alta tensione del veicolo
devono essere sottoposti a manu‐
tenzione solo da tecnici specializ‐
zati.
I componenti ad alta tensione
sono identificati da etichette. Non
rimuovere, aprire, smontare o
modificare tali componenti. Il cavo
ad alta tensione o il relativo
cablaggio ha una copertura aran‐
cio. Non ispezionare, manomet‐
tere, tagliare o modificare cavi o
cablaggio ad alta tensione.

240Cura del veicoloSovraccarico dell'impiantoelettrico
Il veicolo è dotato di fusibili e interrut‐
tori di circuito per impedire un sovrac‐ carico dell'impianto elettrico.
Se il carico elettrico è troppo pesante, l'interruttore di circuito si aprirà e si
chiuderà proteggendo il circuito fino a
quando la corrente ritorna normale o
il problema è risolto. Questo riduce
notevolmente la possibilità di sovrac‐
carico del circuito e un eventuale
incendio causato da problemi elettrici.
I fusibili e gli interruttori di circuito
proteggono i seguenti componenti del veicolo:
● Cablaggio dei fari
● Motorino del tergicristallo
● Alzacristalli elettrici e altri acces‐ sori alimentati a correnteCablaggio dei fari
Un sovraccarico elettrico potrebbe
causare l'accensione e lo spegni‐
mento delle luci che in alcuni casi
restano spente. In questo caso, far
controllare immediatamente da un'of‐
ficina il cablaggio dei fari.
Tergicristalli Se il motorino del tergicristalli si surri‐
scalda per bloccaggio derivante da
forte neve o ghiaccio, i tergicristalli del
parabrezza si arresteranno fino a quando il motorino si sia raffreddato e
il relativo comando sia stato disatti‐
vato. Dopo la rimozione del blocco, il
motorino del tergicristalli si riavvierà
quando il comando del tergicristalli
venga spostato nella desiderata posi‐
zione di funzionamento.
Sebbene il circuito sia protetto da un
eventuale sovraccarico elettrico, il
sovraccarico meccanico dovuto a
forte neve o ghiaccio potrebbe
causare danni al leveraggio del tergi‐
cristalli.Rimuovere sempre l'eventuale neve
o ghiaccio dal parabrezza prima di
usare il tergicristalli. Se il sovracca‐
rico è causato da un problema elet‐
trico e non da neve o ghiaccio, deve
essere sottoposto a manutenzione.
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole portafusibili:
● nel lato anteriore sinistro del vano motore
● sul lato sinistro del quadro stru‐ menti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e il
veicolo.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.

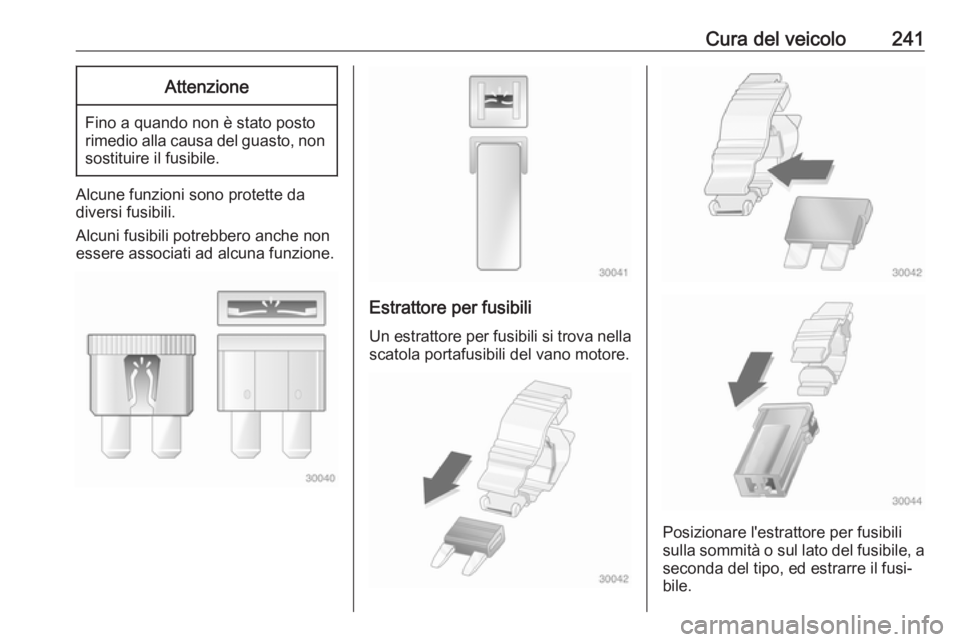

Cura del veicolo241Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.

242Cura del veicoloScatola portafusibili nelvano motore
La scatola portafusibili si trova sul lato anteriore sinistro del vano motore.
Per aprire il coperchio della scatola
portafusibili, premere sul fermo e
rimuovere il coperchio.

Cura del veicolo243

244Cura del veicoloNumeroUtilizzo1–2Finestrino elettrico poste‐
riore3–4Sistema di accumulo dell'e‐
nergia ricaricabile 15–6–7Faro abbagliante sinistro8Faro abbagliante destro9Faro anabbagliante sinistro10Faro anabbagliante destro11Avvisatore acustico12–13Motore del tergicristalli
anteriore, conducente14Portellone posterioreNumeroUtilizzo15Motore del tergicristalli
anteriore, conducente
secondario16Sistema elettronico di
alimentazione modulo di
controllo freno elettronico17Tergilunotto18Portellone posteriore19Modulo sedile anteriore20Lavaggio21–22Modulo potenza lineare23Motore di alimentazione
modulo di controllo freno
elettronico24Modulo sedile posteriore25–26Centralina rapporto del
cambio27Parzializzatore ariaNumeroUtilizzo28Pompa dell'olio ausiliaria29Sorgente motore E-booster30Alzacristalli elettrici ante‐
riori31Centro elettrico dotato di
bus in pannello32Sbrinalunotto33Specchietto retrovisore
esterno termico34Funzione di allarme pedoni35–36–37Sensore corrente38Sensore pioggia39–40E-booster (ECU)41Modulo comunicazione
linea elettrica

Cura del veicolo245NumeroUtilizzo42Sistema di rilevamento
automatico del sedile occu‐
pato43Interruttore finestrino44Sistema di accumulo dell'e‐
nergia ricaricabile45Centralina integrazione
veicolo46Centralina del telaio inte‐
grata47Dispositivo di livellamento
fari48Centralina del telaio inte‐
grata49Specchietto retrovisore
interno50–51E-booster52Videocamera posteriore53–NumeroUtilizzo54Centralina clima A/C55Pompa sistema di accu‐
mulo dell'energia ricarica‐
bile56–57Pompa liquido refrigerante
elettronica58Centralina del motore59Bloccasterzo elettrico60Riscaldatore elettrico
HVAC61Modulo di ricarica a bordo62Centralina rapporto del
cambio 163Ventola di raffreddamento
elettrico64Centralina del motore65Pompa riscaldatore ausi‐
liario66–NumeroUtilizzo67Dispositivo di controllo
unità di comando68Sbrinalunotto69–70Centralina clima A/C71–72Centralina rapporto del
cambio73Modulo invertitore potenza
singolo74–
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.

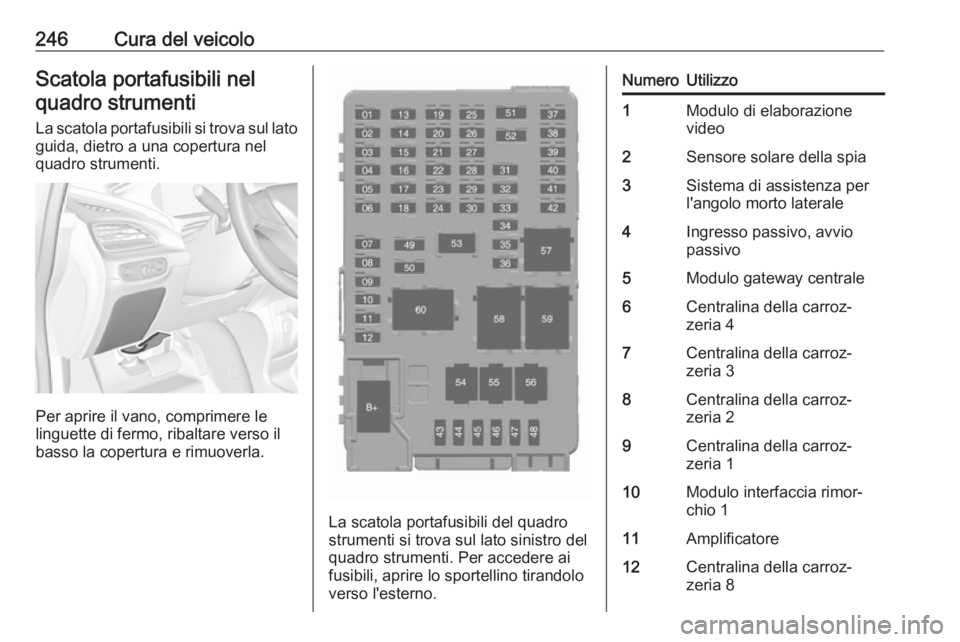

246Cura del veicoloScatola portafusibili nelquadro strumenti
La scatola portafusibili si trova sul lato
guida, dietro a una copertura nel
quadro strumenti.
Per aprire il vano, comprimere le
linguette di fermo, ribaltare verso il
basso la copertura e rimuoverla.
La scatola portafusibili del quadro
strumenti si trova sul lato sinistro del
quadro strumenti. Per accedere ai
fusibili, aprire lo sportellino tirandolo
verso l'esterno.
NumeroUtilizzo1Modulo di elaborazione
video2Sensore solare della spia3Sistema di assistenza per
l'angolo morto laterale4Ingresso passivo, avvio
passivo5Modulo gateway centrale6Centralina della carroz‐
zeria 47Centralina della carroz‐
zeria 38Centralina della carroz‐
zeria 29Centralina della carroz‐
zeria 110Modulo interfaccia rimor‐
chio 111Amplificatore12Centralina della carroz‐
zeria 8

Cura del veicolo247NumeroUtilizzo13Connettore di collega‐
mento dati 114Sistema di ausilio al
parcheggio automatico15–16Modulo invertitore potenza
singolo 117Centralina della carroz‐
zeria 618Centralina della carroz‐
zeria 519–20–21–22–23USB24Modulo di ricarica senza fili25Display allarme LED
riflessoNumeroUtilizzo26Volante autoriscaldato27–28Quadro strumenti 229Modulo interfaccia rimor‐
chio 230Dispositivo di livellamento
fari31OnStar32–33Modulo riscaldamento,
ventilazione e aria condi‐
zionata34–35Gruppo quadro strumenti 136Radio37–38–39–40–NumeroUtilizzo41–42–43Centralina della carroz‐
zeria 744Centralina di rilevamento e
diagnosi45Modulo telecamera ante‐
riore46Centralina integrazione
veicolo47Modulo invertitore potenza
singolo 248Bloccasterzo elettrico49Martinetto ausiliario50Comandi al volante51Retroilluminazione dei
comandi al volante52Modulo funzionamento da
remoto tramite smartphone

248Cura del veicoloNumeroUtilizzo53Presa di alimentazione
ausiliaria54–55Logistica56–57–58–59–60–
Per montare nuovamente lo sportel‐
lino, inserire dapprima la linguetta di
fondo, quindi premere lo sportellino
nella sua posizione originaria.
Attrezzi per il veicolo
Attrezzi Aprire la copertura del pianale delvano di carico 3 63.
L'occhiello di traino e un cacciavite
sono ubicati sotto una copertura nel vano di carico.
Kit di riparazione dei pneumatici
3 255.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐ gersi ad un'officina.
Pneumatici
Pneumatici autosigillanti Questo veicolo può essere dotato di
pneumatici autosigillanti. Questi
pneumatici hanno un materiale al loro
interno che sigilla gli eventuali fori fino a 6 mm nell'area del battistrada.
Il pneumatico potrebbe perdere pres‐
sione d'aria se la parete laterale è
danneggiata o il foro è troppo ampio.
