12Özet bilgiler
1Aydınlatma anahtarı ...........121
Gösterge aydınlatması .......125
Arka sis lambası .................. 124
Ön sis farları ....................... 124
Far seviye ayarlaması ........122
2 Yan havalandırma çıkışları . 135
3 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
huzmeli ve uzun huzmeli
far ....................................... 124
Araçtan çıkış aydınlatması ..127
Park lambaları .....................124
Hız Sabitleme Sistemi
(Cruise control) ..................105
4 Direksiyondaki kumanda
tuşları .................................... 89
5 Korna .................................... 90
Sürücü hava yastığı ..............60
6 Göstergeler .......................... 96
7 Cam silecekleri, cam
yıkama sistemi, far yıkama sistemi .................................. 908Sol koltuk ısıtıcısı ..................55
Lastik basınç kaybı kontrol
sistemi ................................. 198
Lastik basıncı kontrol
sistemi ................................. 197
Bagaj bölümü kilidinin
açılması ................................. 29

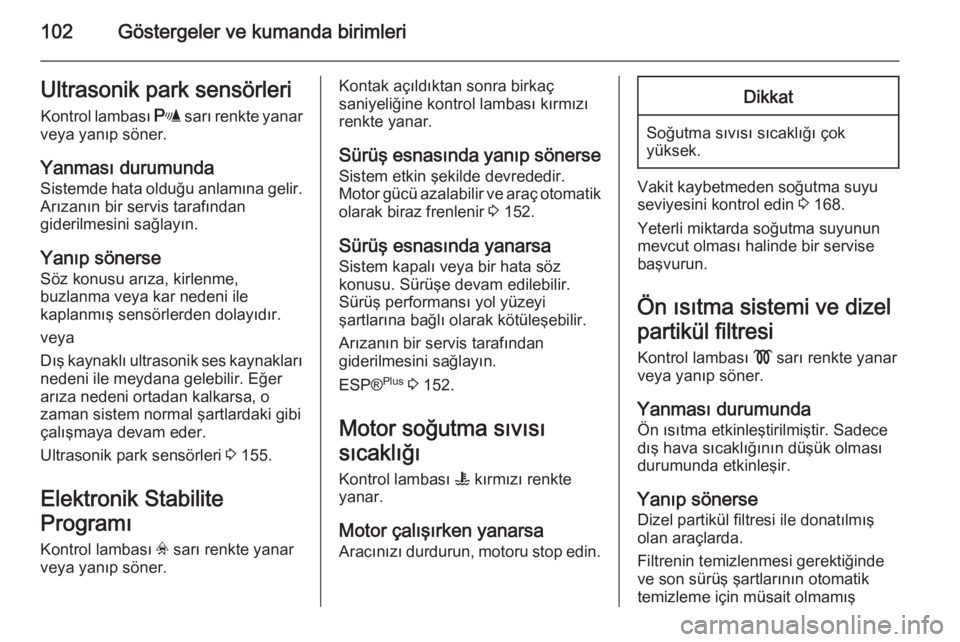

Ultrasonik park sensörü .....102
Dörtlü ikaz flaşörü ...............123
Merkezi kilit sistemi ...............25
Sport sürüş modu ................ 101
Sağ koltuk ısıtıcısı .................55
9 Bilgi ekranı .......................... 106
Yol bilgisayarı (Trip
computer) ............................ 116
Elektronik klima sistemi ....... 132
10 Orta havalandırma çıkışları . 135
11 Ön yolcu hava yastığı ...........60
12 Torpido gözü ........................ 70
13 Infotainment sistemi ..............11
14 Klima Sistemi ...................... 12815Küllük .................................... 94
16 Start/Stop butonu .................22
17 Gaz pedalı ........................... 137
18 Direksiyon kilidine sahip
kontak kilidi ......................... 138
Open&Start sistemi acil
kumandası için sensör
paneli .................................... 22
19 Fren pedalı .......................... 151
20 Debriyaj pedalı ....................137
21 Direksiyon simidi ayarı ..........89
22 Motor kaputu açma kolu .....166

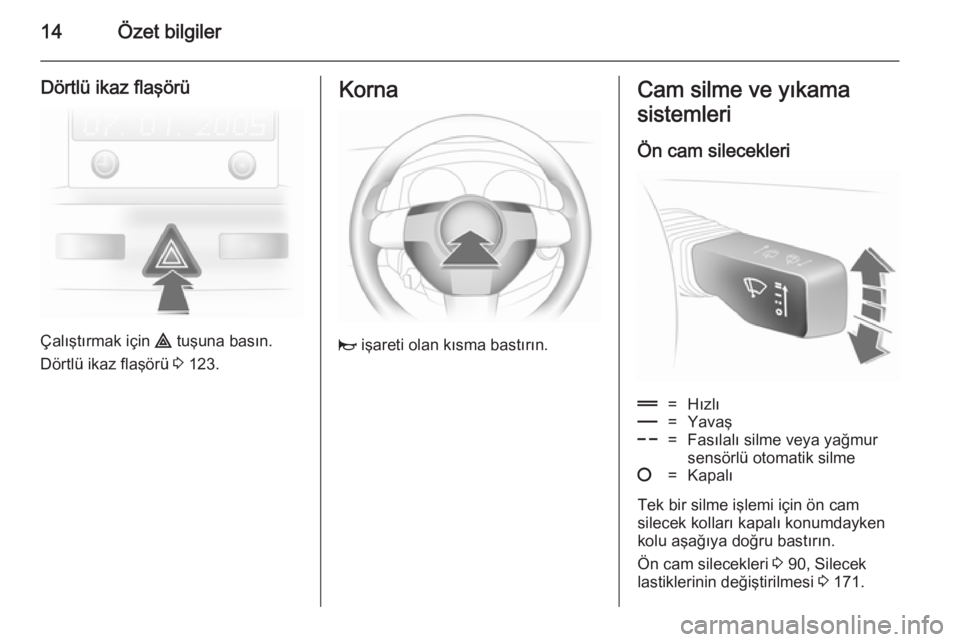

14Özet bilgiler
Dörtlü ikaz flaşörü
Çalıştırmak için ¨ tuşuna basın.
Dörtlü ikaz flaşörü 3 123.
Korna
j işareti olan kısma bastırın.
Cam silme ve yıkama
sistemleri
Ön cam silecekleri&=Hızlı%=Yavaş$=Fasılalı silme veya yağmur
sensörlü otomatik silme§=Kapalı
Tek bir silme işlemi için ön cam
silecek kolları kapalı konumdayken kolu aşağıya doğru bastırın.
Ön cam silecekleri 3 90, Silecek
lastiklerinin değiştirilmesi 3 171.

18Özet bilgiler
Motorun Start/Stop düğmesi ileçalıştırılması
Elektronik anahtar aracın içinde
bulunmalıdır. Debriyaj ve fren
pedalına basın, otomatik şanzımanda P veya N konumuna ayarlayın, gaz
vermeyin, dizel motorda, ön ısıtma
için düğmeye kısaca basın,
direksiyon kilidini çözmek için
direksiyonu biraz hareket ettirin,
kontrol lambası ! sönene kadar
bekleyin sonra 1 saniye süre ile
düğmeye basın ve motor çalışınca
bırakın.
Open&Start sistemi 3 22.
Park etme
■ El frenini daima, açma düğmesine basmadan çekin. Yokuş aşağı veya
yokuş yukarı durumlarda mümkün
olduğunca sıkı çekin. İşlem
esnasında güç kullanımını aza
indirgemek için aynı zamanda ayak
frenine de basın.
■ Motoru durdurun. Kontak anahtarını 0 konumuna getirin veyaaraç hareketsiz durumda iken Start/
Stop tuşuna basın ve sürücü
kapısını açın. Direksiyon simidi
kilidinin yerine oturması
hissedilinceye kadar direksiyonu
çevirin.
Otomatik şanzımanlı araçlarda kontak anahtarı sadece vites kolu
P konumundayken çıkartılabilir. P
konumuna geçilmemiş veya el freni
çekilmemiş ise şanzıman
ekranında "P" sembolü bir kaç
saniye boyunca yanıp söner.
■ Düz yolda veya yokuş yukarı durumda, kontağı kapatmadan
önce vitesi birinci vitese alın veya
vites kolunu P konumuna getirin.
Yokuş yukarı durumda ayrıca öntekerleklerin kaldırıma doğru
bakmamasını sağlayın.
Araç yokuş aşağı konumda iken,
kontağı kapatmadan önce geri
vitesi takın veya vites kolunu P
konumuna getirin. Ön tekerleklerin
kaldırıma doğru bakmasını
sağlayın.
■ Aracı uzaktan kumandadaki p
tuşuna basarak ya da ön kapı
kolundaki sensör ile kilitleyin.
Hırsızlık emniyet sistemini ve
hırsızlık alarm sistemini aktif hale
getirmek için p tuşuna iki defa
basın veya ön kapı kolundaki
sensöre iki defa dokunun.
■ Aracı kolay alevlenebilecek zemin üzerine park etmeyin. Zemin,
egzoz sisteminin yüksek ısısından
dolayı alev alabilir.
■ Otomatik fonksiyonlu manuel şanzımanlı araçlarda kontak
kapatıldıktan sonra el freni
çekilmemiş ise kontrol lambası R
bir kaç saniye boyunca yanıp söner 3 113.

Anahtar, Kapılar ve Camlar23
Motor ve kontak Start/Stop
düğmesine tekrar basıldığında
kapatılır. Araç hareketsiz duruyor
olmalıdır. Eş zamanlı olarak
elektronik şifreli devre kesici
etkinleştirilir.
Kontak kapalı ve araç sabit
konumdayken direksiyon kilidi sürücü kapısının açılması veya kapatılması
sırasında otomatik olarak etkinleşir.
Kontrol lambası 0 3 104.
Not
Elektronik anahtar bagaj
bölmesinde veya bilgi ekranının
(Info-Display) önünde
bırakılmamalıdır.
Fonksiyonların kısıtlanmadan
kullanılabilmesi için kapı kolundaki
sensör temiz tutulmalıdır.
Akü boşalmış konumdayken araç
çekilmemelidir, çekerek veya iterek
çalıştırılmamalıdır. Çünkü
direksiyon kilidi açılamaz.Radyo frekanslı uzaktan
kumanda
Elektronik anahtar da uzaktan
kumanda özelliğine sahiptir.
Acil durum işlemi
Uzaktan kumandanın da devre dışı
kalması durumunda sürücü kapısı
elektronik anahtarın içinde bulunan
acil durum anahtarı ile kilitlenebilir
veya açılabilir: kilitleme
mekanizmasına basın ve koruyucu
kapağın üzerine hafif basınç
uygulayarak kapağı çıkarın. Acil
durum anahtarını mandal ile dışarı itin ve çıkarın.

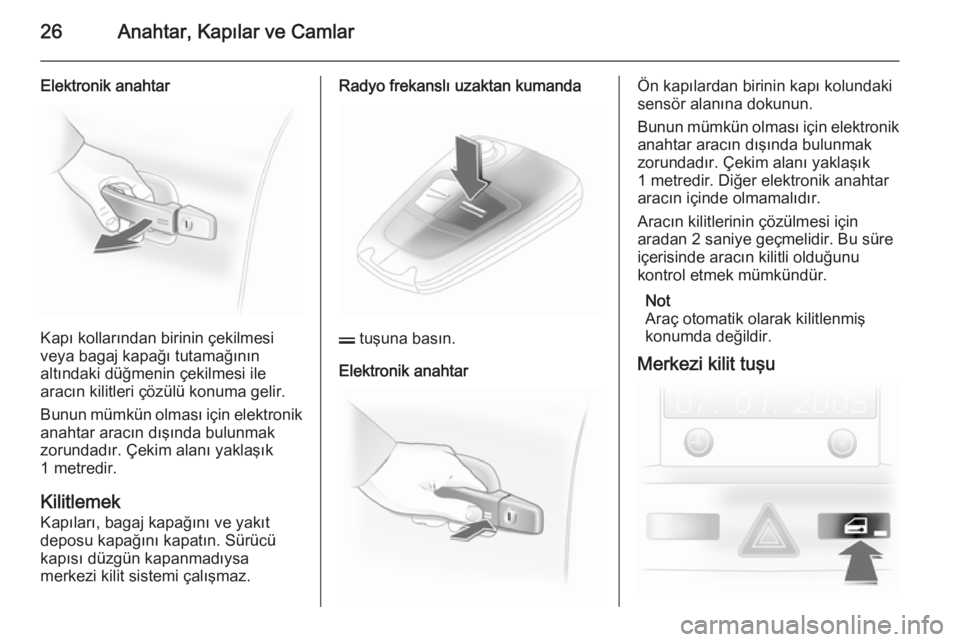

26Anahtar, Kapılar ve Camlar
Elektronik anahtar
Kapı kollarından birinin çekilmesi
veya bagaj kapağı tutamağının
altındaki düğmenin çekilmesi ile
aracın kilitleri çözülü konuma gelir.
Bunun mümkün olması için elektronik
anahtar aracın dışında bulunmak
zorundadır. Çekim alanı yaklaşık
1 metredir.
Kilitlemek
Kapıları, bagaj kapağını ve yakıt
deposu kapağını kapatın. Sürücü
kapısı düzgün kapanmadıysa
merkezi kilit sistemi çalışmaz.
Radyo frekanslı uzaktan kumanda
p tuşuna basın.
Elektronik anahtar
Ön kapılardan birinin kapı kolundaki
sensör alanına dokunun.
Bunun mümkün olması için elektronik
anahtar aracın dışında bulunmak
zorundadır. Çekim alanı yaklaşık
1 metredir. Diğer elektronik anahtar
aracın içinde olmamalıdır.
Aracın kilitlerinin çözülmesi için
aradan 2 saniye geçmelidir. Bu süre
içerisinde aracın kilitli olduğunu
kontrol etmek mümkündür.
Not
Araç otomatik olarak kilitlenmiş
konumda değildir.
Merkezi kilit tuşu

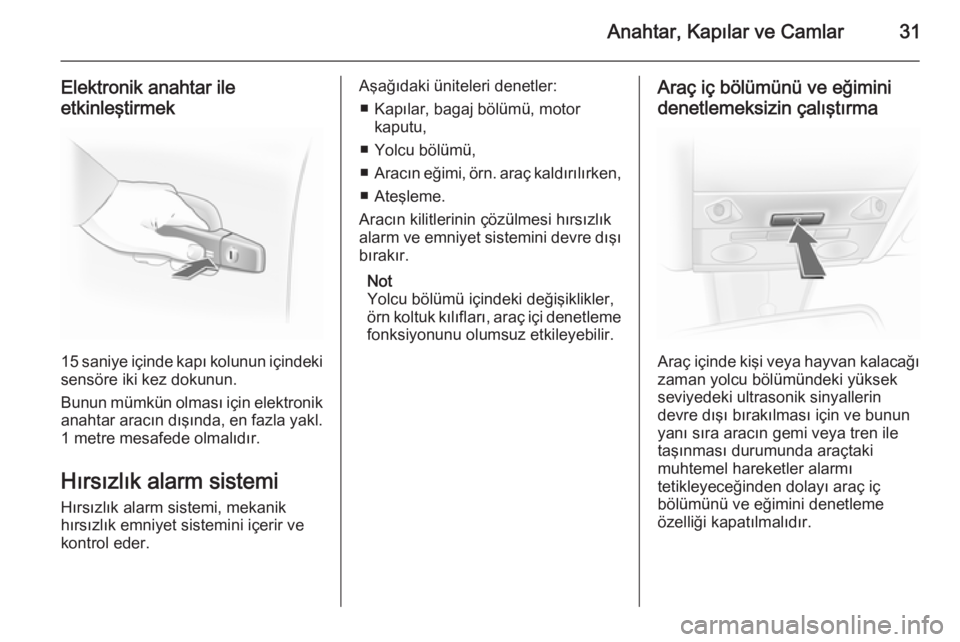

Anahtar, Kapılar ve Camlar31
Elektronik anahtar ile
etkinleştirmek
15 saniye içinde kapı kolunun içindeki sensöre iki kez dokunun.
Bunun mümkün olması için elektronik
anahtar aracın dışında, en fazla yakl.
1 metre mesafede olmalıdır.
Hırsızlık alarm sistemi
Hırsızlık alarm sistemi, mekanik
hırsızlık emniyet sistemini içerir ve
kontrol eder.
Aşağıdaki üniteleri denetler:
■ Kapılar, bagaj bölümü, motor kaputu,
■ Yolcu bölümü,
■ Aracın eğimi, örn. araç kaldırılırken,
■ Ateşleme.
Aracın kilitlerinin çözülmesi hırsızlık
alarm ve emniyet sistemini devre dışı
bırakır.
Not
Yolcu bölümü içindeki değişiklikler,
örn koltuk kılıfları, araç içi denetleme
fonksiyonunu olumsuz etkileyebilir.Araç iç bölümünü ve eğimini
denetlemeksizin çalıştırma
Araç içinde kişi veya hayvan kalacağı
zaman yolcu bölümündeki yüksek
seviyedeki ultrasonik sinyallerin
devre dışı bırakılması için ve bunun
yanı sıra aracın gemi veya tren ile
taşınması durumunda araçtaki
muhtemel hareketler alarmı
tetikleyeceğinden dolayı araç iç
bölümünü ve eğimini denetleme
özelliği kapatılmalıdır.

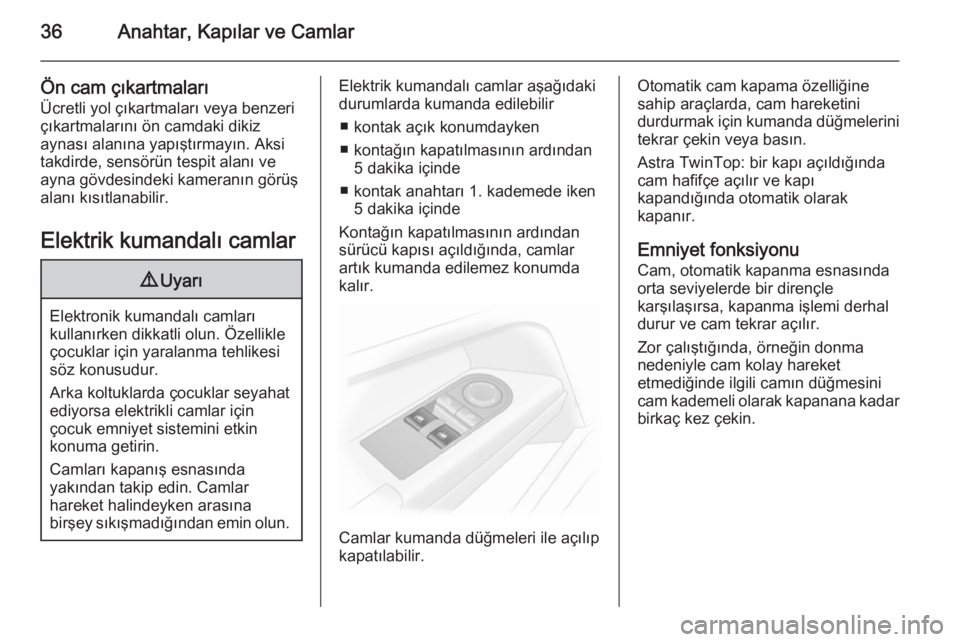

36Anahtar, Kapılar ve Camlar
Ön cam çıkartmaları
Ücretli yol çıkartmaları veya benzeri
çıkartmalarını ön camdaki dikiz
aynası alanına yapıştırmayın. Aksi
takdirde, sensörün tespit alanı ve
ayna gövdesindeki kameranın görüş
alanı kısıtlanabilir.
Elektrik kumandalı camlar9 Uyarı
Elektronik kumandalı camları
kullanırken dikkatli olun. Özellikle
çocuklar için yaralanma tehlikesi
söz konusudur.
Arka koltuklarda çocuklar seyahat
ediyorsa elektrikli camlar için
çocuk emniyet sistemini etkin
konuma getirin.
Camları kapanış esnasında
yakından takip edin. Camlar
hareket halindeyken arasına
birşey sıkışmadığından emin olun.
Elektrik kumandalı camlar aşağıdaki
durumlarda kumanda edilebilir
■ kontak açık konumdayken
■ kontağın kapatılmasının ardından 5 dakika içinde
■ kontak anahtarı 1. kademede iken 5 dakika içinde
Kontağın kapatılmasının ardından
sürücü kapısı açıldığında, camlar
artık kumanda edilemez konumda
kalır.
Camlar kumanda düğmeleri ile açılıp
kapatılabilir.
Otomatik cam kapama özelliğine
sahip araçlarda, cam hareketini
durdurmak için kumanda düğmelerini
tekrar çekin veya basın.
Astra TwinTop: bir kapı açıldığında cam hafifçe açılır ve kapı
kapandığında otomatik olarak
kapanır.
Emniyet fonksiyonu
Cam, otomatik kapanma esnasında orta seviyelerde bir dirençle
karşılaşırsa, kapanma işlemi derhal
durur ve cam tekrar açılır.
Zor çalıştığında, örneğin donma
nedeniyle cam kolay hareket
etmediğinde ilgili camın düğmesini
cam kademeli olarak kapanana kadar birkaç kez çekin.

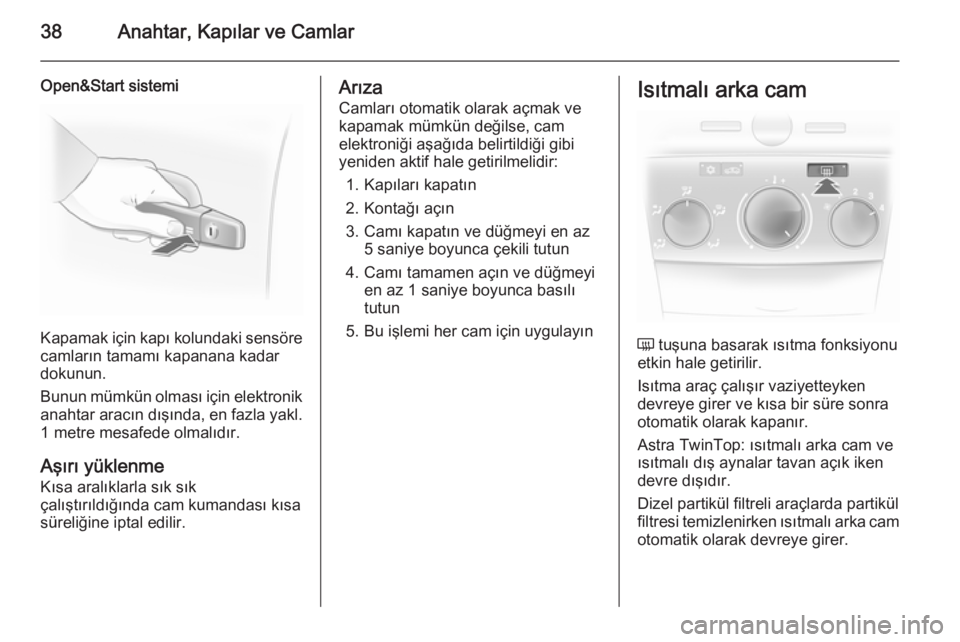

38Anahtar, Kapılar ve Camlar
Open&Start sistemi
Kapamak için kapı kolundaki sensöre
camların tamamı kapanana kadar
dokunun.
Bunun mümkün olması için elektronik
anahtar aracın dışında, en fazla yakl.
1 metre mesafede olmalıdır.
Aşırı yüklenmeKısa aralıklarla sık sık
çalıştırıldığında cam kumandası kısa
süreliğine iptal edilir.
Arıza
Camları otomatik olarak açmak ve kapamak mümkün değilse, cam
elektroniği aşağıda belirtildiği gibi
yeniden aktif hale getirilmelidir:
1. Kapıları kapatın
2. Kontağı açın
3. Camı kapatın ve düğmeyi en az 5 saniye boyunca çekili tutun
4. Camı tamamen açın ve düğmeyi en az 1 saniye boyunca basılı
tutun
5. Bu işlemi her cam için uygulayınIsıtmalı arka cam
Ü tuşuna basarak ısıtma fonksiyonu
etkin hale getirilir.
Isıtma araç çalışır vaziyetteyken
devreye girer ve kısa bir süre sonra
otomatik olarak kapanır.
Astra TwinTop: ısıtmalı arka cam ve
ısıtmalı dış aynalar tavan açık iken
devre dışıdır.
Dizel partikül filtreli araçlarda partikül
filtresi temizlenirken ısıtmalı arka cam otomatik olarak devreye girer.

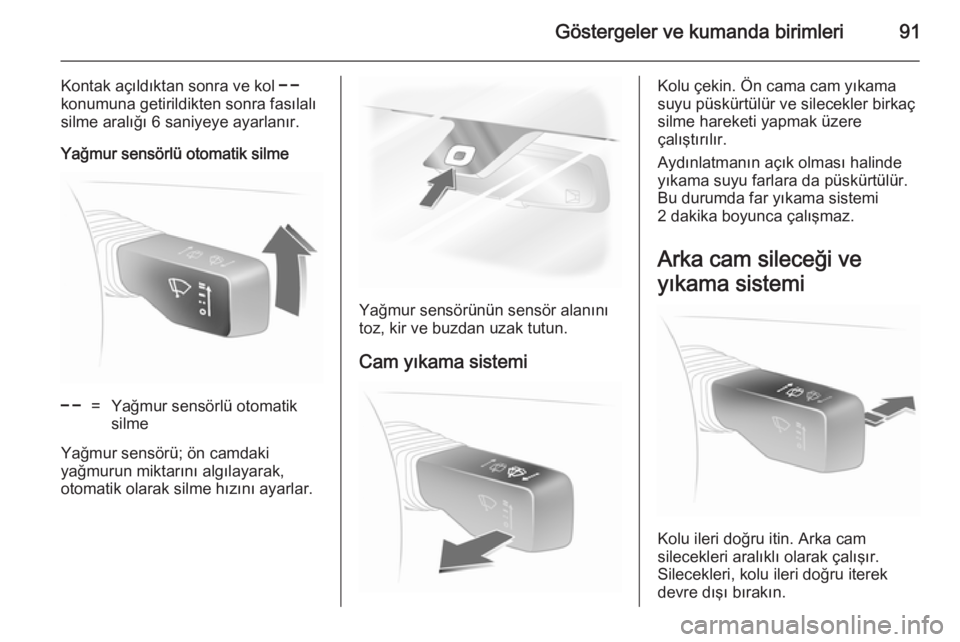

Göstergeler ve kumanda birimleri91
Kontak açıldıktan sonra ve kol $
konumuna getirildikten sonra fasılalı silme aralığı 6 saniyeye ayarlanır.
Yağmur sensörlü otomatik silme$=Yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.
Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Cam yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Aydınlatmanın açık olması halinde yıkama suyu farlara da püskürtülür.
Bu durumda far yıkama sistemi
2 dakika boyunca çalışmaz.
Arka cam sileceği ve
yıkama sistemi
Kolu ileri doğru itin. Arka cam
silecekleri aralıklı olarak çalışır.
Silecekleri, kolu ileri doğru iterek
devre dışı bırakın.

102Göstergeler ve kumanda birimleriUltrasonik park sensörleriKontrol lambası r sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Sistemde hata olduğu anlamına gelir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
Yanıp sönerse Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Ultrasonik park sensörleri 3 155.
Elektronik Stabilite
Programı Kontrol lambası v sarı renkte yanar
veya yanıp söner.Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar.
Sürüş esnasında yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir 3 152.
Sürüş esnasında yanarsa Sistem kapalı veya bir hata söz
konusu. Sürüşe devam edilebilir.
Sürüş performansı yol yüzeyi
şartlarına bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
ESP® Plus
3 152.
Motor soğutma sıvısı
sıcaklığı
Kontrol lambası W kırmızı renkte
yanar.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin.Dikkat
Soğutma sıvısı sıcaklığı çok
yüksek.
Vakit kaybetmeden soğutma suyu
seviyesini kontrol edin 3 168.
Yeterli miktarda soğutma suyunun
mevcut olması halinde bir servise
başvurun.
Ön ısıtma sistemi ve dizel
partikül filtresi Kontrol lambası ! sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Yanıp sönerse
Dizel partikül filtresi ile donatılmış olan araçlarda.
Filtrenin temizlenmesi gerektiğinde
ve son sürüş şartlarının otomatik
temizleme için müsait olmamış
