Ключи, двери и окна25
Складной ключ
Раскройте ключ и откройте брелок.
Замените батарейку (тип CR 2032 ),
соблюдая полярность. Закройте
пульт и выполните синхронизацию.
Ключ с неподвижным жалом
Замена батарейки производится
на станции техобслуживания.
Синхронизация пульта
После замены батарейки отоприте
дверь водителя с помощью ключа.
После включения зажигания пульт
дистанционного управления син‐
хронизируется.
Сохраненные установки
Всякий раз при удалении ключа из
выключателя зажигания в памяти
ключа автоматически записы‐
ваются следующие настройки:
■ Электронный климат-контроль
■ Info-Display
■ Информационно- развлекательная система
■ Подсветка приборной панели
Когда в следующий раз этот же
ключ будет использован для отпи‐
рания автомобиля, сохраненные
установки будут применены авто‐
матически.Система Open&Start
Позволяет без механического
ключа управлять следующими сис‐
темами:
■ Центральный замок
■ Противоугонная система
■ Противоугонная сигнализация
■ Электрические стеклоподъем‐ ники
■ Зажигание и стартер
Водитель только должен иметь при себе электронный ключ.

26Ключи, двери и окна
Нажмите кнопку Start/Stop. Вклю‐
чится зажигание. Отключатся элек‐ тронный иммобилайзер и блоки‐
ровка рулевого колеса.
Чтобы включить двигатель, сле‐
дует нажать и придержать кнопку
Start/Stop при выжатой педали тор‐
моза и педали сцепления.
Автоматический режим коробки пе‐
редач: двигатель можно включить
только при установке рычага пере‐
ключения передач в положение P
или N.
Для выключения двигателя и зажи‐
гания снова нажмите кнопку Start/
Stop . Автомобиль при этом должен
стоять на месте. Одновременно
включится иммобилайзер.
При выключенном зажигании и
стоящем автомобиле после откры‐
вания или закрывания двери води‐
теля блокировка вала рулевого ко‐
леса автоматически включается.
Индикатор 0 3 112.
Примечание
Не кладите электронный ключ в багажное отделение или перед
Info-Display.
Для обеспечения полной работо‐
способности системы, места рас‐
положения датчиков в ручках две‐
рей должны поддерживаться в
чистом состоянии.
При разряженной аккумуляторной батарее не допускается букси‐
ровка, а также запуск двигателя
толканием или буксировкой авто‐
мобиля, поскольку при этом не‐
возможно снять блокировку руле‐
вого колеса.Радиобрелок дистанционного
управления
Электронный ключ обладает также
характеристиками пульта дистан‐
ционного радиоуправления.

28Ключи, двери и окна
Замена батарейки
электронного ключа Замените батарейку, если система
работает плохо, или уменьшилась
ее дальность действия. На необхо‐ димость замены батарейки указы‐
вает InSP3 на дисплее техниче‐
ского обслуживания или контроль‐
ное сообщение на Info-Display.
Дисплей технического обслужива‐
ния 3 104,
Информационный дисплей 3 123.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах
сбора.
Для замены батарейки нажмите
фиксатор и, слегка нажав, снимите колпачок. Надавите колпачок на
противоположной стороне сна‐
ружи.
Заменить батарейку (тип CR 2032 ),
обращая внимание на ее правиль‐ ное положение при установке. За‐
фиксируйте крышки.
Синхронизация пульта
Устройство дистанционного управ‐
ления синхронизируется автомати‐
чески при каждом пуске.
Неисправности
Если не работает центральный за‐
мок, или не удается включить дви‐
гатель, причинами могут быть:
■ неисправность пульта дистанци‐ онного управления 3 24
■ электронный ключ вне зоны приема
Для устранения причины неис‐
правности измените положение
электронного ключа.
Центральный замок
Открывает и закрывает двери, ба‐
гажное отделение и крышку залив‐
ной горловины топливного бака.
Если потянуть внутреннюю ручку
двери, весь автомобиль разблоки‐
руется, и дверь откроется.
Примечание
При дорожных происшествиях
определенной тяжести двери ав‐
томобиля разблокируются авто‐
матически.

96Приборы и средства управленияПриборы и средства
управленияОрганы управления ...................96
Сигнализаторы, измеритель‐
ные приборы и индикаторы ..... 103
Информационные дисплеи .....114
Информационные сообщения 121
Бортовой компьютер ................ 125Органы управления
Регулировка положениярулевого колеса
Отоприте рычаг, отрегулируйте ру‐ левое колесо, затем зафиксируйте
рычаг и убедитесь, что он полно‐
стью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐
рованным рулевым колесом.
Органы управления на
рулевом колесе
С помощью установленных на ру‐
левом колесе органов управления
можно управлять информационно-
развлекательной системой и
Info-Display.
Подробная информация приве‐
дена в руководстве по информа‐
ционно-развлекательной системе.

Приборы и средства управления99
Нажмите рычаг вперед. Очисти‐тель заднего стекла включится в
прерывистом режиме. Для выклю‐
чения снова нажмите рычаг впе‐
ред.
Если удерживать рычаг в таком по‐ ложении, на заднее стекло будет
разбрызгиваться омывающая жид‐
кость.
Не включать, если заднее стекло
обледенело.
Выключать на мойках.
При включении заднего хода и ра‐
ботающих стеклоочистителях стек‐
лоочиститель заднего стекла вклю‐ чается автоматически.Наружная температура
На понижение температуры воз‐
духа указатель реагирует сразу, а на повышение - с задержкой.
Для предупреждения о возможном
обледенении дороги при падении наружной температуры ниже 3 °Cна Triple-Info-Display или
Board-Info-Display отображается
значок :. : горит до тех пор, пока
температура не превысит 5 °C.
В автомобилях с
Graphic-Info-Display или
Color-Info-Display предупреждения
об обледеневшей дороге выво‐
дится на дисплей. Ниже -5 °C сооб‐
щения не выводятся.
9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.

100Приборы и средства управленияЧасы
Дата и время выводятся на
Info-Display.
Board-Info-Display 3 114,
Graphic-Info-Display,
Color-Info-Display 3 117.
Установите дату и время на
Triple-Info-Display
Чтобы установить время, придер‐
жите нажатой клавишу установки
на щитке приборов примерно
2 секунды. После этого нажатия по‐
явится мигающее значение. Снова
придержите 2 минуты нажатой кла‐
вишу, чтобы переключиться на
следующую часть и выйти из ре‐ жима установки.
Автоматическая синхронизация
времени
Сигнал RDS большинства радио‐
станций в УКВ-диапазоне позво‐
ляет автоматически установить
время, что указывается значком }
на дисплее.
Некоторые передатчики правиль‐
ный сигнал времени не посылают.
В таких случаях мы рекомендуем
выключить автоматическую син‐
хронизацию времени.
Включите режим настройки и пе‐
рейдите на установку года. Удер‐
живайте кнопку Ö нажатой около
3 секунд до тех пор, пока на дис‐
плее не замигает } и не появится
надпись "RDS TIME". Включение
(RDS TIME 1) и выключение (RDS
TIME 0) функции осуществляется
кнопкой ;. С помощью кнопки Ö
выйдите из режима установки.Штепсельные розетки
В некоторых автомобилях вместо
прикуривателя находится штеп‐
сельная розетка для подсоедине‐
ния электрических приборов.

Приборы и средства управления117

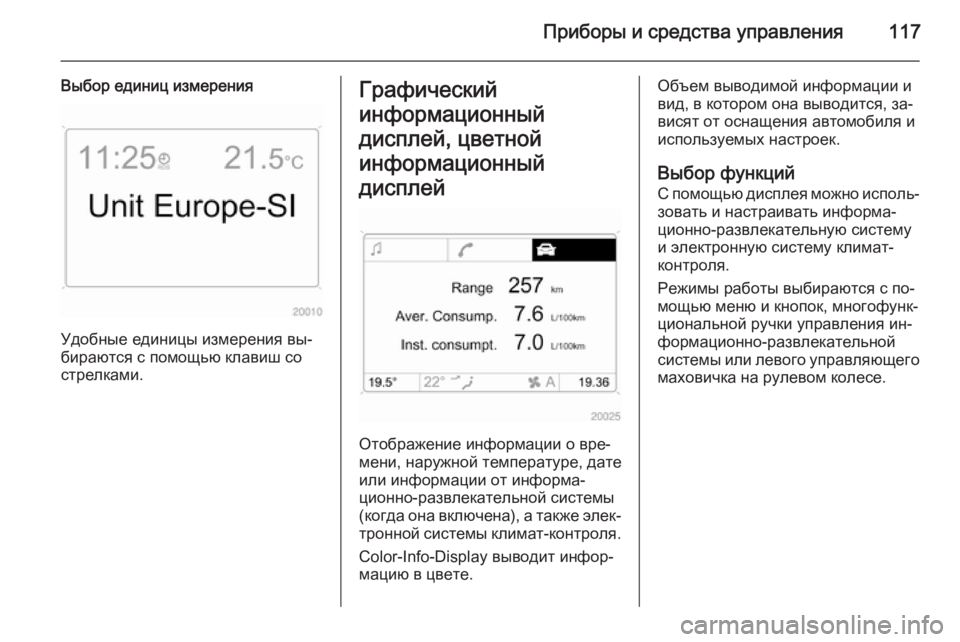

Выбор единиц измерения
Удобные единицы измерения вы‐
бираются с помощью клавиш со
стрелками.
Графический
информационный
дисплей, цветной
информационный
дисплей
Отображение информации о вре‐
мени, наружной температуре, дате
или информации от информа‐
ционно-развлекательной системы
(когда она включена), а также элек‐
тронной системы климат-контроля.
Color-Info-Display выводит инфор‐
мацию в цвете.
Объем выводимой информации и
вид, в котором она выводится, за‐
висят от оснащения автомобиля и
используемых настроек.
Выбор функцийС помощью дисплея можно исполь‐
зовать и настраивать информа‐
ционно-развлекательную систему
и электронную систему климат-
контроля.
Режимы работы выбираются с по‐ мощью меню и кнопок, многофунк‐
циональной ручки управления ин‐
формационно-развлекательной
системы или левого управляющего маховичка на рулевом колесе.

Приборы и средства управления121

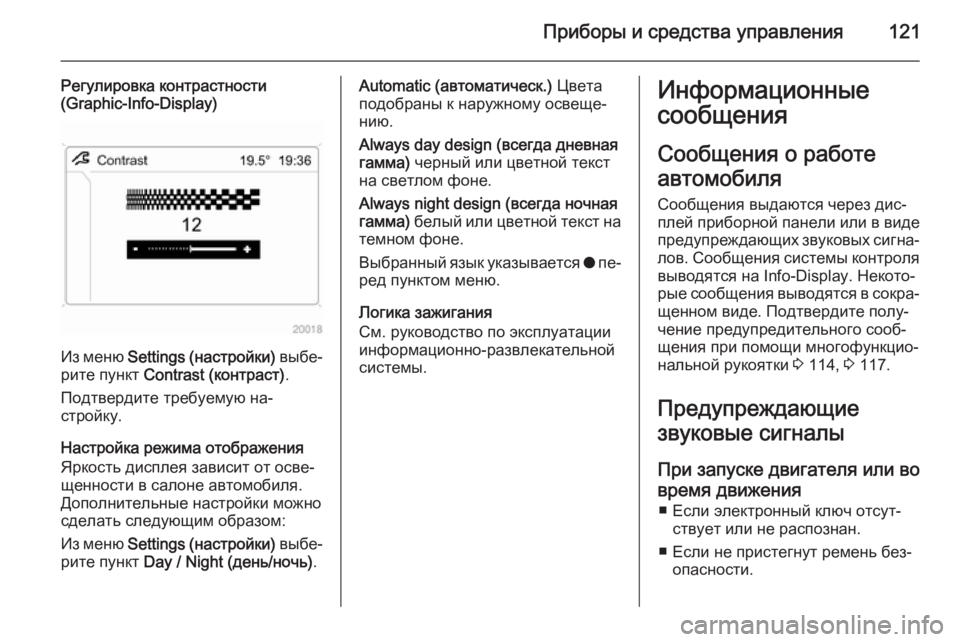

Регулировка контрастности
(Graphic-Info-Display)
Из меню Settings ( настройки) выбе‐
рите пункт Contrast (контраст) .
Подтвердите требуемую на‐
стройку.
Настройка режима отображения
Яркость дисплея зависит от осве‐
щенности в салоне автомобиля.
Дополнительные настройки можно
сделать следующим образом:
Из меню Settings ( настройки) выбе‐
рите пункт Day / Night (день/ночь) .
Automatic (автоматическ.) Цвета
подобраны к наружному освеще‐
нию.
Always day design (всегда дневная
гамма) черный или цветной текст
на светлом фоне.
Always night design (всегда ночная
гамма) белый или цветной текст на
темном фоне.
Выбранный язык указывается o пе‐
ред пунктом меню.
Логика зажигания
См. руководство по эксплуатации
информационно-развлекательной
системы.Информационные
сообщения
Сообщения о работе
автомобиля
Сообщения выдаются через дис‐
плей приборной панели или в виде предупреждающих звуковых сигна‐
лов. Сообщения системы контроля
выводятся на Info-Display. Некото‐
рые сообщения выводятся в сокра‐ щенном виде. Подтвердите полу‐чение предупредительного сооб‐
щения при помощи многофункцио‐
нальной рукоятки 3 114, 3 117.
Предупреждающие
звуковые сигналы
При запуске двигателя или во
время движения ■ Если электронный ключ отсут‐ ствует или не распознан.
■ Если не пристегнут ремень без‐ опасности.

144Климат-контроль
AUTO=Автоматический режим4=Рециркуляция воздухаV=Удаление влаги и инея
Обогреваемое заднее стекло Ü
3 42.
Предустановленная температура
поддерживается автоматически. В
автоматическом режиме скорость
вентилятора и распределение воз‐
духа автоматически регулируют
поток воздуха.
Система может быть настроена
вручную с помощью регуляторов
распределения и потока воздуха.
Данные выводятся на Info-Display.
Изменения установок на некоторое
время выводятся на Info-Display
поверх выводимого на дисплей
меню.
Электронная система климат-конт‐ роля полностью работает только
при работающем двигателе.
Для сохранения эффективности
работы системы не закрывайте
датчик на приборной панели.
Автоматический режим
Базовая установка, обеспечиваю‐
щая максимальный комфорт:
■ Нажмите кнопку AUTO.
■ Откройте все вентиляционные отверстия.
■ Включите Air conditioning (конди‐
ционирование воздуха) .
■ Установите желаемую темпера‐ туру.
Предварительная установка температуры
Температуру можно установить на
нужное значение.Для обеспечения комфортных ус‐
ловий изменяйте температуру
только малыми шагами.
Если установлена минимальная
температура, на дисплее появля‐
ется Lo, и электронная система
климат-контроля работает при мак‐
симальном охлаждении.
Если установлена максимальная
температура, на дисплее появля‐
ется Hi, и электронная система кли‐
мат-контроля работает при макси‐
мальном обогреве.
Скорость вращения
вентилятора
Выбранная скорость вентилятора
выводится в виде x и числа на дис‐
плее.
Если вентилятор выключен, конди‐ ционирование воздуха отклю‐
чается.
Для возврата к автоматическому
режиму: Нажмите кнопку AUTO.

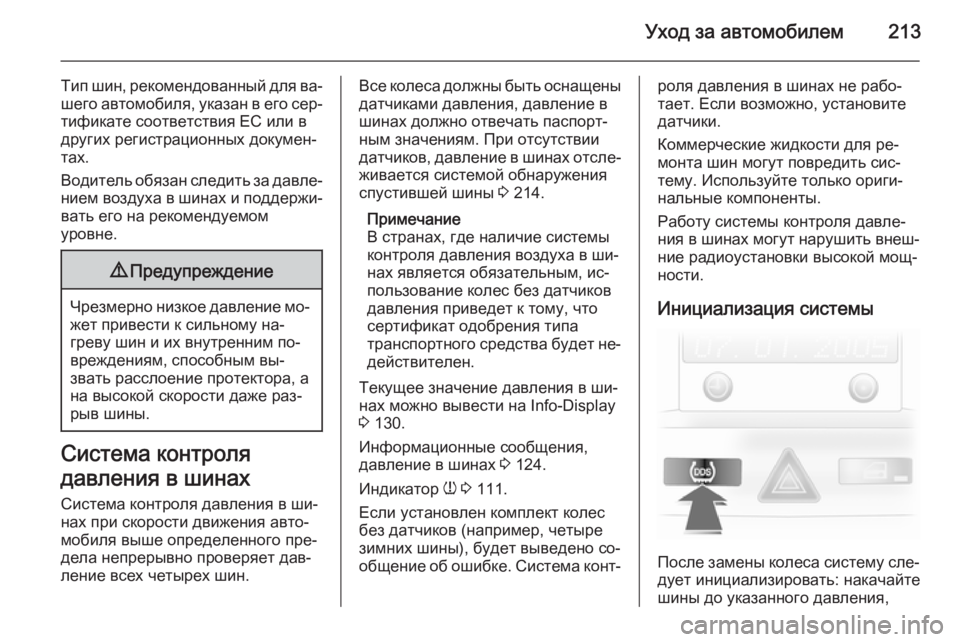

Уход за автомобилем213
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Система контроля
давления в шинах
Система контроля давления в ши‐
нах при скорости движения авто‐
мобиля выше определенного пре‐
дела непрерывно проверяет дав‐
ление всех четырех шин.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям. При отсутствии
датчиков, давление в шинах отсле‐
живается системой обнаружения
спустившей шины 3 214.
Примечание
В странах, где наличие системы контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее значение давления в ши‐
нах можно вывести на Info-Display
3 130.
Информационные сообщения, давление в шинах 3 124.
Индикатор w 3 111.
Если установлен комплект колес
без датчиков (например, четыре
зимних шины), будет выведено со‐
общение об ошибке. Система конт‐роля давления в шинах не рабо‐
тает. Если возможно, установите
датчики.
Коммерческие жидкости для ре‐
монта шин могут повредить сис‐
тему. Используйте только ориги‐
нальные компоненты.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой мощ‐
ности.
Инициализация системы
После замены колеса систему сле‐
дует инициализировать: накачайте
шины до указанного давления,
