120Instrumenten en bedieningsorganen
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te zet‐
ten 3 180.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop/Start-systeem 3 171.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 20,
3 169.
Bij sommige versies verschijnt het be‐ richt Pedaal intrappen op het bestuur‐dersinformatiedisplay 3 132.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 180.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische
handrem
j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐ maal 3 180.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 179.
Opschakelen
[ brandt groen als controlelamp of
verschijnt als een symbool op het Dri‐ ver Information Center met Uplevel-Display of Uplevel-Combi-Display

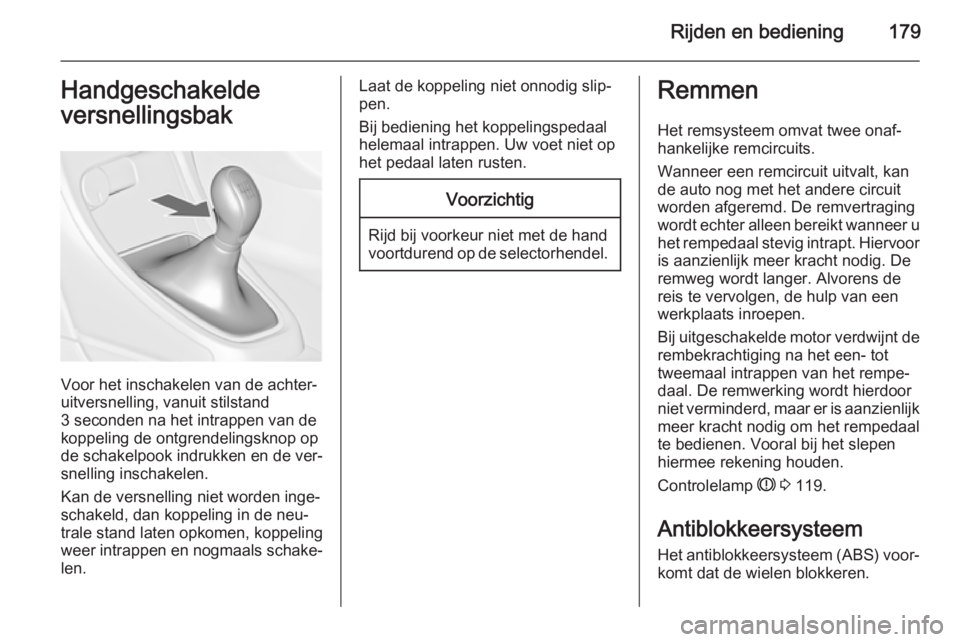

Rijden en bediening179Handgeschakelde
versnellingsbak
Voor het inschakelen van de achter‐
uitversnelling, vanuit stilstand
3 seconden na het intrappen van de
koppeling de ontgrendelingsknop op de schakelpook indrukken en de ver‐
snelling inschakelen.
Kan de versnelling niet worden inge‐
schakeld, dan koppeling in de neu‐
trale stand laten opkomen, koppeling
weer intrappen en nogmaals schake‐ len.
Laat de koppeling niet onnodig slip‐
pen.
Bij bediening het koppelingspedaal
helemaal intrappen. Uw voet niet op
het pedaal laten rusten.Voorzichtig
Rijd bij voorkeur niet met de hand
voortdurend op de selectorhendel.
Remmen
Het remsysteem omvat twee onaf‐
hankelijke remcircuits.
Wanneer een remcircuit uitvalt, kan
de auto nog met het andere circuit
worden afgeremd. De remvertraging
wordt echter alleen bereikt wanneer u
het rempedaal stevig intrapt. Hiervoor is aanzienlijk meer kracht nodig. De
remweg wordt langer. Alvorens de
reis te vervolgen, de hulp van een
werkplaats inroepen.
Bij uitgeschakelde motor verdwijnt de rembekrachtiging na het een- tot
tweemaal intrappen van het rempe‐
daal. De remwerking wordt hierdoor
niet verminderd, maar er is aanzienlijk
meer kracht nodig om het rempedaal
te bedienen. Vooral bij het slepen
hiermee rekening houden.
Controlelamp R 3 119.
Antiblokkeersysteem
Het antiblokkeersysteem (ABS) voor‐ komt dat de wielen blokkeren.

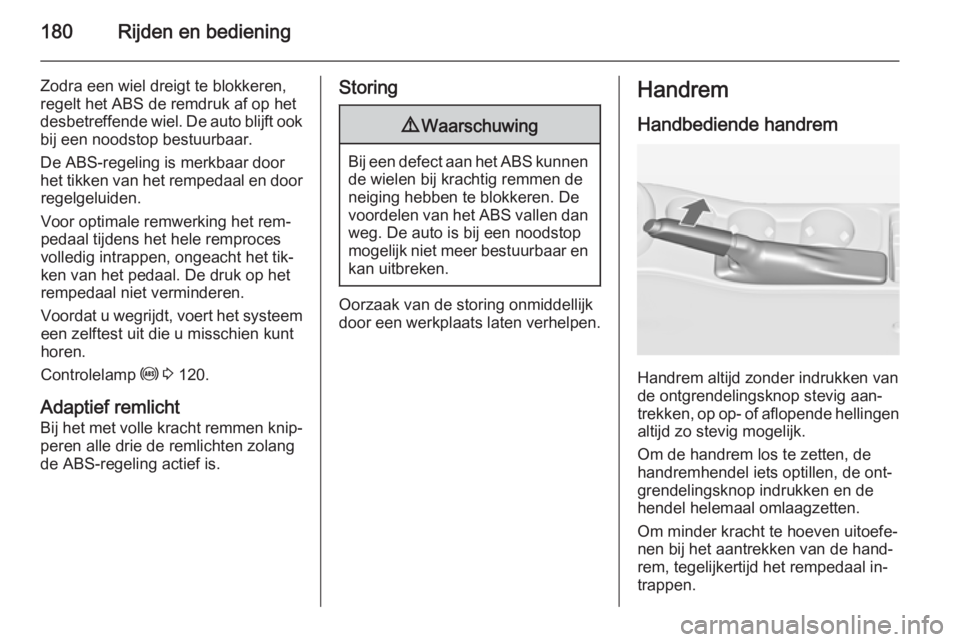

180Rijden en bediening
Zodra een wiel dreigt te blokkeren,
regelt het ABS de remdruk af op het
desbetreffende wiel. De auto blijft ook bij een noodstop bestuurbaar.
De ABS-regeling is merkbaar door
het tikken van het rempedaal en door regelgeluiden.
Voor optimale remwerking het rem‐
pedaal tijdens het hele remproces
volledig intrappen, ongeacht het tik‐
ken van het pedaal. De druk op het
rempedaal niet verminderen.
Voordat u wegrijdt, voert het systeem een zelftest uit die u misschien kunt
horen.
Controlelamp u 3 120.
Adaptief remlicht Bij het met volle kracht remmen knip‐
peren alle drie de remlichten zolang
de ABS-regeling actief is.Storing9 Waarschuwing
Bij een defect aan het ABS kunnen
de wielen bij krachtig remmen deneiging hebben te blokkeren. De
voordelen van het ABS vallen dan
weg. De auto is bij een noodstop mogelijk niet meer bestuurbaar en kan uitbreken.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Handrem
Handbediende handrem
Handrem altijd zonder indrukken van
de ontgrendelingsknop stevig aan‐
trekken, op op- of aflopende hellingen
altijd zo stevig mogelijk.
Om de handrem los te zetten, de
handremhendel iets optillen, de ont‐
grendelingsknop indrukken en de
hendel helemaal omlaagzetten.
Om minder kracht te hoeven uitoefe‐
nen bij het aantrekken van de hand‐
rem, tegelijkertijd het rempedaal in‐
trappen.

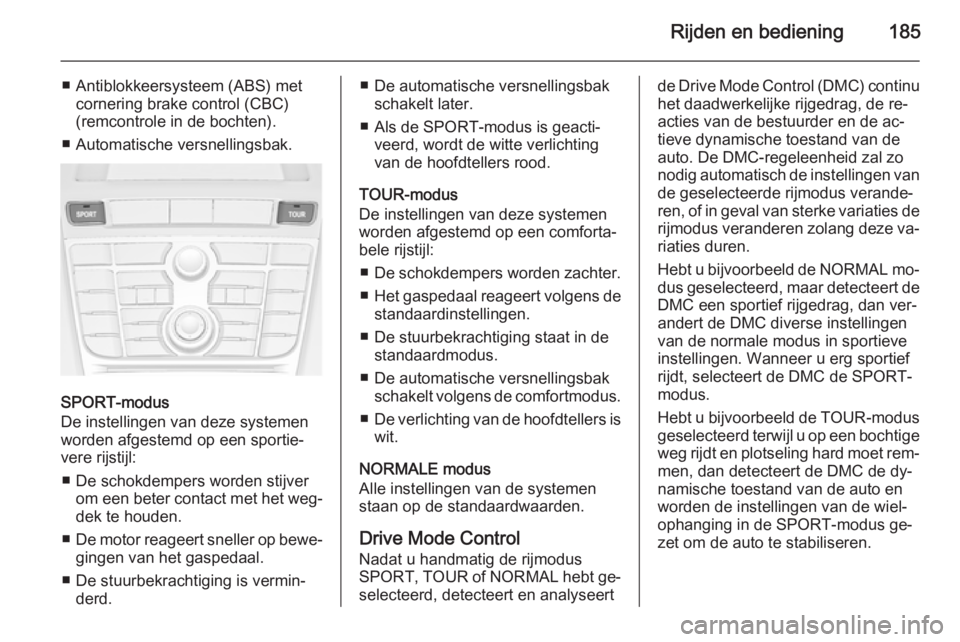

Rijden en bediening185
■ Antiblokkeersysteem (ABS) metcornering brake control (CBC)
(remcontrole in de bochten).
■ Automatische versnellingsbak.
SPORT-modus
De instellingen van deze systemen
worden afgestemd op een sportie‐
vere rijstijl:
■ De schokdempers worden stijver om een beter contact met het weg‐
dek te houden.
■ De motor reageert sneller op bewe‐
gingen van het gaspedaal.
■ De stuurbekrachtiging is vermin‐ derd.
■ De automatische versnellingsbak schakelt later.
■ Als de SPORT-modus is geacti‐ veerd, wordt de witte verlichting
van de hoofdtellers rood.
TOUR-modus
De instellingen van deze systemen
worden afgestemd op een comforta‐
bele rijstijl:
■ De schokdempers worden zachter.
■ Het gaspedaal reageert volgens de
standaardinstellingen.
■ De stuurbekrachtiging staat in de standaardmodus.
■ De automatische versnellingsbak schakelt volgens de comfortmodus.
■ De verlichting van de hoofdtellers is
wit.
NORMALE modus
Alle instellingen van de systemen
staan op de standaardwaarden.
Drive Mode Control Nadat u handmatig de rijmodus
SPORT, TOUR of NORMAL hebt ge‐
selecteerd, detecteert en analyseertde Drive Mode Control (DMC) continu
het daadwerkelijke rijgedrag, de re‐
acties van de bestuurder en de ac‐
tieve dynamische toestand van de
auto. De DMC-regeleenheid zal zo
nodig automatisch de instellingen van de geselecteerde rijmodus verande‐
ren, of in geval van sterke variaties de
rijmodus veranderen zolang deze va‐ riaties duren.
Hebt u bijvoorbeeld de NORMAL mo‐
dus geselecteerd, maar detecteert de
DMC een sportief rijgedrag, dan ver‐
andert de DMC diverse instellingen
van de normale modus in sportieve
instellingen. Wanneer u erg sportief
rijdt, selecteert de DMC de SPORT-
modus.
Hebt u bijvoorbeeld de TOUR-modus
geselecteerd terwijl u op een bochtige
weg rijdt en plotseling hard moet rem‐
men, dan detecteert de DMC de dy‐
namische toestand van de auto en
worden de instellingen van de wiel‐
ophanging in de SPORT-modus ge‐
zet om de auto te stabiliseren.

186Rijden en bediening
Wanneer het rijgedrag of de dynami‐sche toestand van de auto weer als
voorheen worden, verandert de DMC
in de instellingen weer in de rijmodus
die u oorspronkelijk had geselec‐
teerd.
Persoonlijke instellingen in de
Sport-modus U kunt de functies van de SPORT-
modus selecteren wanneer u op de
SPORT -knop drukt. U kunt deze in‐
stellingen veranderen in het menu
Instellingen op het Info-display. Per‐
soonlijke instellingen 3 138.
Flex Ride - OPC-versie De OPC-versie van het Flex Ride-
systeem werkt op dezelfde manier als
het standaard Flex Ride-systeem,
met dit verschil dat de modi sportiever zijn.
Het OPC Flex Ride-systeem laat u uitdrie rijmodi kiezen:
■ OPC-modus: druk op de toets OPC , de LED brandt.
■ SPORT-modus: druk op de toets SPORT , de LED brandt.
■ NORMAL-modus: toets SPORT of
OPC zijn niet ingedrukt, er brandt
geen LED.
U deactiveert de SPORT- en OPC-
modus door de bijbehorende toets
nogmaals in te drukken.
In elke rijmodus maakt
OPC Flex Ride een netwerkverbin‐ ding met de volgende systemen:
■ Elektronische dempingsregeling (CDC).
■ Gaspedaalbediening.
■ Stuurinrichting.
■ Elektronische stabiliteitsregeling (ESC).
■ Antiblokkeersysteem (ABS) met cornering brake control (CBC)
(remcontrole in de bochten).
NORMALE modus
In de NORMAL-modus, wanneer de
SPORT of OPC-toetsen niet zijn in‐ gedrukt, worden alle instellingen van
het systeem aangepast aan de stan‐
daardwaarden.
SPORT-modus
De instellingen van deze systemen
worden afgestemd op een sportie‐
vere rijstijl.

Verzorging van de auto237
korte ritten en vaak starten kan de
accu ontladen raken. Gebruik bij
voorkeur geen onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan 4 weken
achtereen stilstaat, kan de accu ont‐
laden raken. Poolklem van de min‐
pool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
kelde ontsteking aansluiten en los‐
koppelen.
Ontlaadbeveiliging accu 3 156.
Accu vervangen
Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling van het
stop- startsysteem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een uitstroomkanaal open is, moet dit met een afdekkap worden afgeslotenen moet de ventilatie bij de minpool
worden geopend.
Uitsluitend accu's gebruiken waarbij
de zekeringenkast boven de accu kan
worden gemonteerd.
Zorg bij auto's met een Stop/Start-
systeem dat de AGM-accu (Absorp‐
tive Glass Mat) weer wordt vervangen
door een AGM-accu.
U kunt een AGM-accu herkennen aan
het label op de accu. Wij bevelen het gebruik aan van een originele Opel accu.
Let op
Als u een andere AGM-accu ge‐
bruikt dan de originele Opel accu is
het mogelijk dat het Stop/Start-sys‐
teem slechter presteert.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem 3 171.

Verzorging van de auto261
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Aanjagerregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15MotorregelmoduleNr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32AirbagNr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp

Service en onderhoud295
Het gebruik van motorolie van alleen
de kwaliteit ACEA A1/B1 of alleen A5/
B5 is verboden, omdat deze onder
bepaalde omstandigheden langdu‐
rige motorschade kan veroorzaken.
Kies de juiste motorolie op basis van
zijn kwaliteit en de minimale omge‐
vingstemperatuur 3 298.
Extra motorolieadditieven
Het gebruik van extra motorolieaddi‐
tieven kan schade tot gevolg hebben
en de garantie ongeldig maken.
Motorolieviscositeitswaarden
De SAE-viscositeitswaarde geeft in‐
formatie over de dikte van de olie.
Multigrade-olie wordt aangeduid door twee cijfers, bijv. SAE 5W-30. Het
eerste cijfer, gevolgd door een W,
duidt de lage temperatuurviscositeit aan en het tweede cijfer de hoge tem‐
peratuurviscositeit.
Selecteer de betreffende viscositeits‐ index afhankelijk van de minimumom‐
gevingstemperatuur 3 298.Alle aanbevolen viscositeitswaarden
zijn geschikt voor hoge omgevings‐
temperaturen.
Koelvloeistof en antivries
Gebruik uitsluitend Long Life koel‐
vloeistof/antivries (LLC) op basis van
organisch zuur, die voor de auto is
goedgekeurd. De hulp van een werk‐ plaats inroepen.
Het systeem is af-fabriek afgevuld
met koelvloeistof voor optimale cor‐
rosiebescherming en vorstbescher‐
ming tot een temperatuur van ca.
-28 °C. In noordelijke landen met ex‐
treem lage temperaturen biedt de af-
fabriek bijgevulde koelvloeistof vor‐
stbescherming tot ca. -37 °C. Deze
concentratie dient het gehele jaar in
stand te worden gehouden. Extra
koelvloeistofadditieven die bedoeld
zijn om extra corrosiebestendigheid
te bieden of om kleine lekken te dich‐
ten kunnen functiestoringen veroor‐
zaken. Aansprakelijkheid voor even‐
tuele gevolgen van het gebruik van
extra koelvloeistofadditieven wordt
niet aanvaard.Rem- en koppelingsvloeistof
Remvloeistof absorbeert na verloop
van tijd vocht waardoor de remmen
minder efficiënt werken. De remvloei‐ stof moet daarom na het aangegeven interval worden ververst.

328TrefwoordenlijstAAanbevolen vloeistoffen en smeermiddelen ..............294, 298
Aanduidingen op banden ..........268
Aangeslagen lampenglazen ......153
Aanhangerstabilisatie ................230
Aanhanger trekken ....................226
Aansteker .................................. 112
Accessoires en modificaties van auto ........................................ 231
Accu ........................................... 236
Achterlichten .............................. 248
Achterruitverwarming ................... 38
Achteruitkijkcamera ...................212
Achteruitrijlichten .......................153
Actieve hoofdsteunen ..................42
Actieve noodrem......................... 202
Adaptief rijlicht (AFL) .........147, 243
Adaptieve cruise control .....124, 190
Adaptive Forward Lighting .........123
Afmetingen auto ........................313
Afslagverlichting ......................... 147
Airbag deactiveren ....................... 56
Airbag-deactivering .................... 118
Airbag en gordelspanners .........118
Airbagsysteem ............................. 54
Airconditioning ........................... 159
Airconditioning regelmatig aanzetten ............................... 167Alarmknipperlichten ...................151
Algemene informatie .................. 226
Algemene richtlijnen voor het rijden ....................................... 168
Andere auto slepen ...................288
Antiblokkeersysteem .................179
Antiblokkeersysteem (ABS) .......120
Armsteun ............................... 49, 50
Armsteun met opbergruimte ........65
Asbakken ................................... 112
Autogegevens ............................ 298
Automatische antiverblinding ......35
Automatische verlichting ............ 145
Automatische versnellingsbak ...175
Automatisch vergrendelen ...........27
Auto ontgrendelen .........................6
Auto slepen ................................ 287
Auto stallen ................................. 231
B Bagageruimte ........................ 28, 86
Bagageruimte-afdekking .............91
Banden- en velgmaat veranderen ............................. 272
Bandenreparatieset ...................273
Bandenspanning .......................268
Bandenspanningscontrolesys‐ teem ............................... 122, 269
Bandenspanningswaarden ........314
Batterijspanning .........................135
