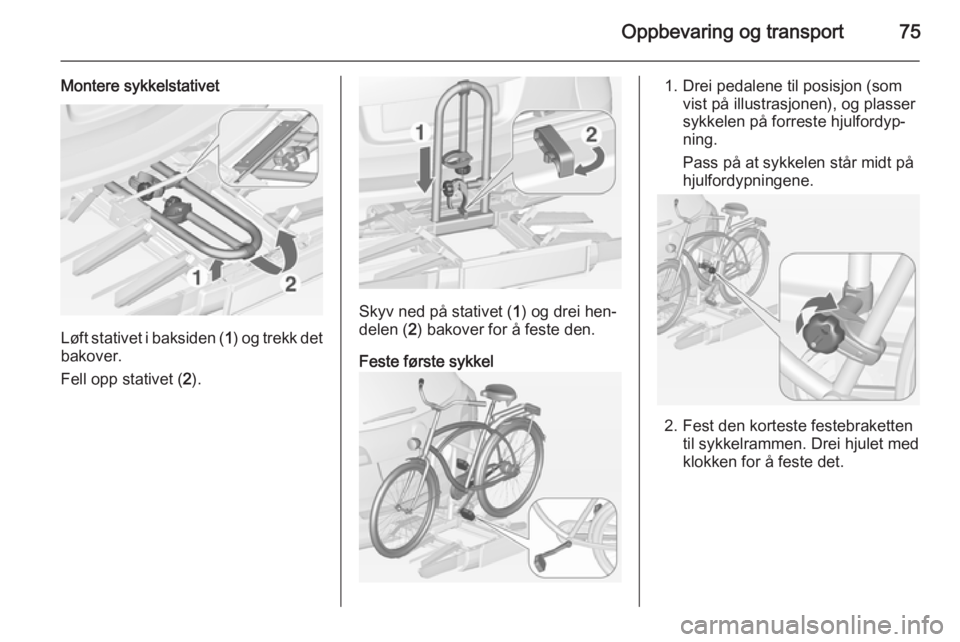

Page 77 of 321
Oppbevaring og transport75
Montere sykkelstativet
Løft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet ( 2).
Skyv ned på stativet ( 1) og drei hen‐
delen ( 2) bakover for å feste den.
Feste første sykkel
1. Drei pedalene til posisjon (som vist på illustrasjonen), og plasser
sykkelen på forreste hjulfordyp‐
ning.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.

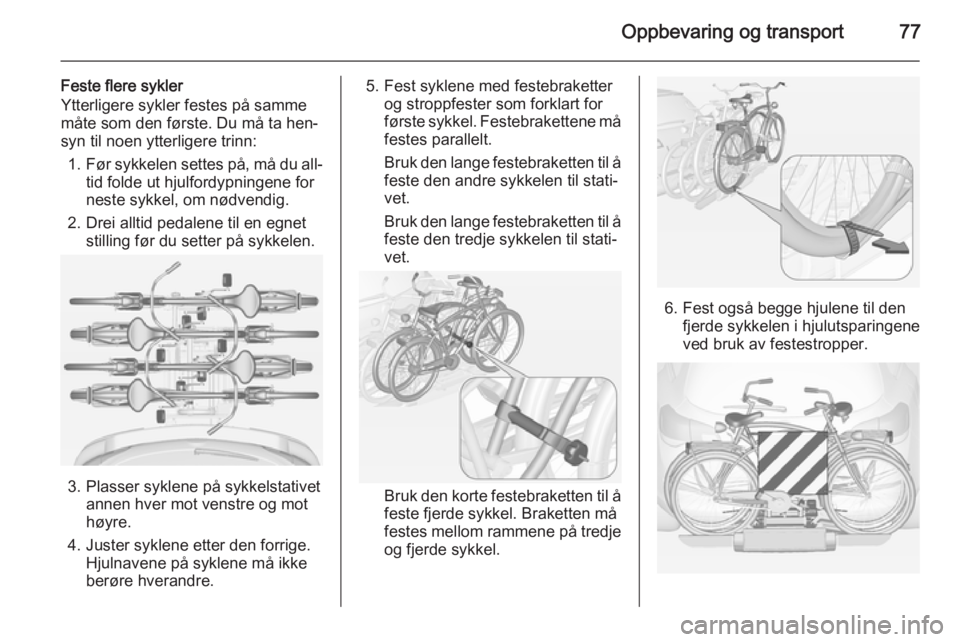

Page 79 of 321
Oppbevaring og transport77
Feste flere sykler
Ytterligere sykler festes på samme måte som den første. Du må ta hen‐
syn til noen ytterligere trinn:
1. Før sykkelen settes på, må du all‐
tid folde ut hjulfordypningene for
neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.
3. Plasser syklene på sykkelstativet annen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den lange festebraketten til å
feste den tredje sykkelen til stati‐
vet.
Bruk den korte festebraketten til å
feste fjerde sykkel. Braketten må
festes mellom rammene på tredje og fjerde sykkel.
6. Fest også begge hjulene til den fjerde sykkelen i hjulutsparingene
ved bruk av festestropper.

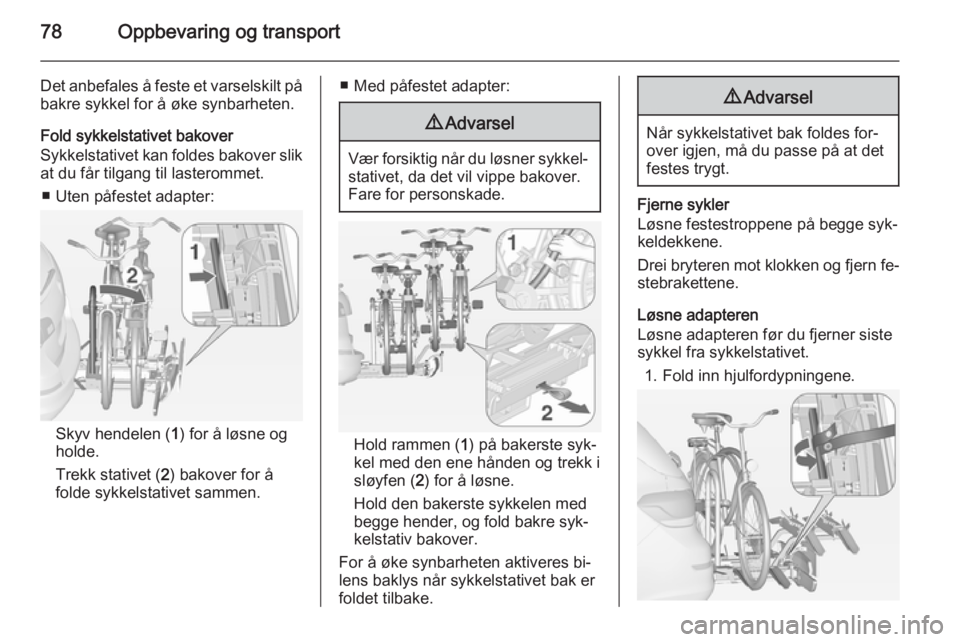

Page 80 of 321
78Oppbevaring og transport
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
■ Uten påfestet adapter:
Skyv hendelen ( 1) for å løsne og
holde.
Trekk stativet ( 2) bakover for å
folde sykkelstativet sammen.
■ Med påfestet adapter:9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen ( 1) på bakerste syk‐
kel med den ene hånden og trekk i sløyfen ( 2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre syk‐
kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.
Fjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei bryteren mot klokken og fjern fe‐
stebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner siste
sykkel fra sykkelstativet.
1. Fold inn hjulfordypningene.

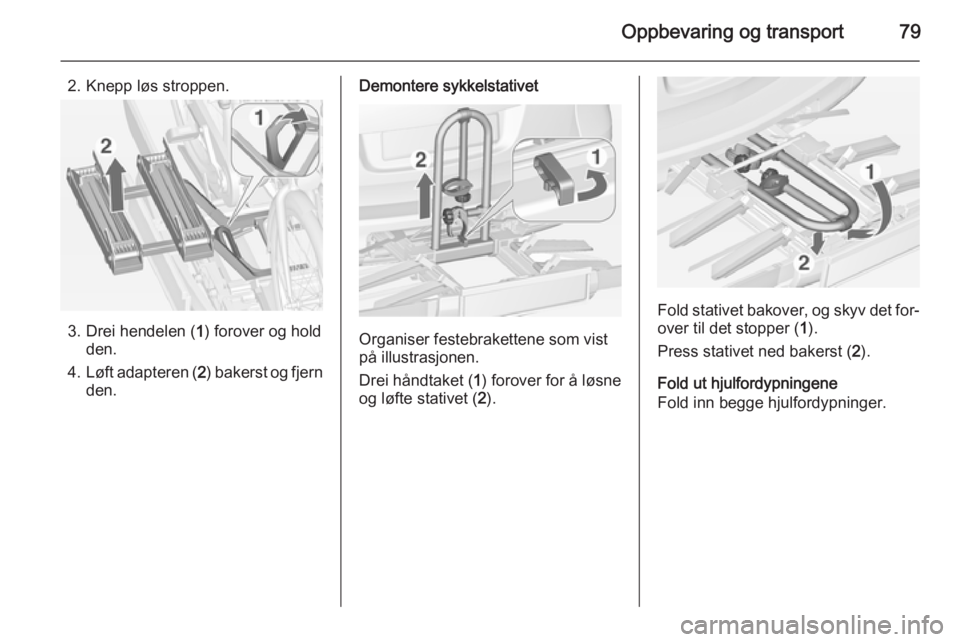

Page 81 of 321
Oppbevaring og transport79
2. Knepp løs stroppen.
3. Drei hendelen (1) forover og hold
den.
4. Løft adapteren ( 2) bakerst og fjern
den.
Demontere sykkelstativet
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket ( 1) forover for å løsne
og løfte stativet ( 2).
Fold stativet bakover, og skyv det for‐
over til det stopper ( 1).
Press stativet ned bakerst ( 2).
Fold ut hjulfordypningene
Fold inn begge hjulfordypninger.

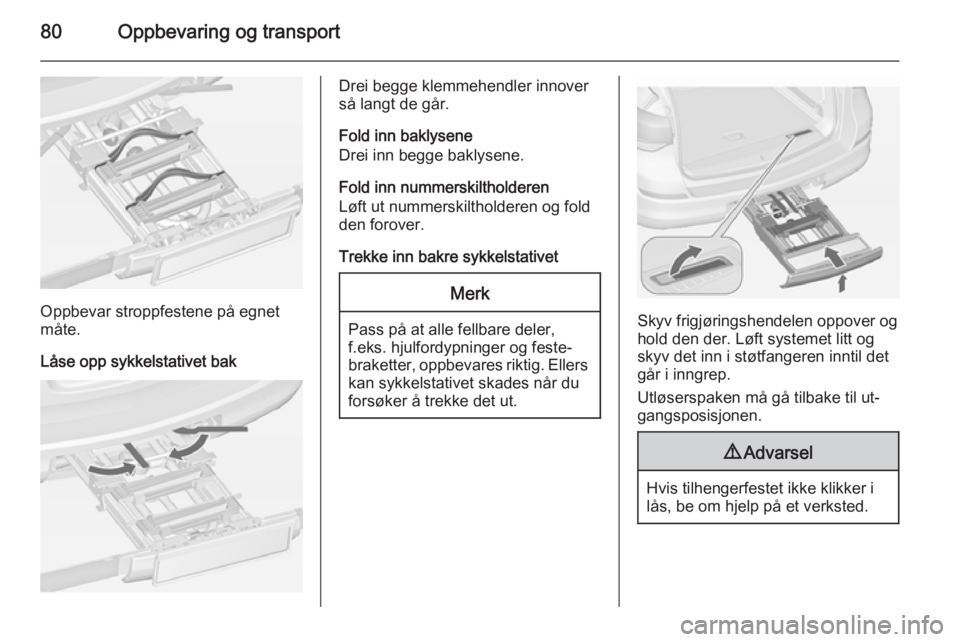

Page 82 of 321
80Oppbevaring og transport
Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendler innover
så langt de går.
Fold inn baklysene
Drei inn begge baklysene.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold
den forover.
Trekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.Skyv frigjøringshendelen oppover og
hold den der. Løft systemet litt og
skyv det inn i støtfangeren inntil det
går i inngrep.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.

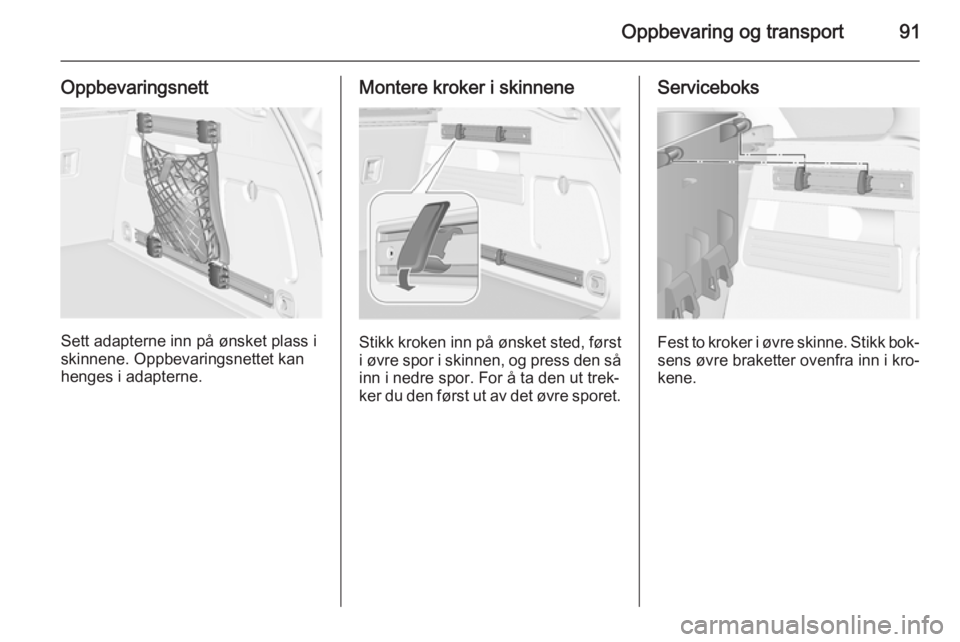

Page 93 of 321
Oppbevaring og transport91
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Serviceboks
Fest to kroker i øvre skinne. Stikk bok‐ sens øvre braketter ovenfra inn i kro‐
kene.
Page 94 of 321

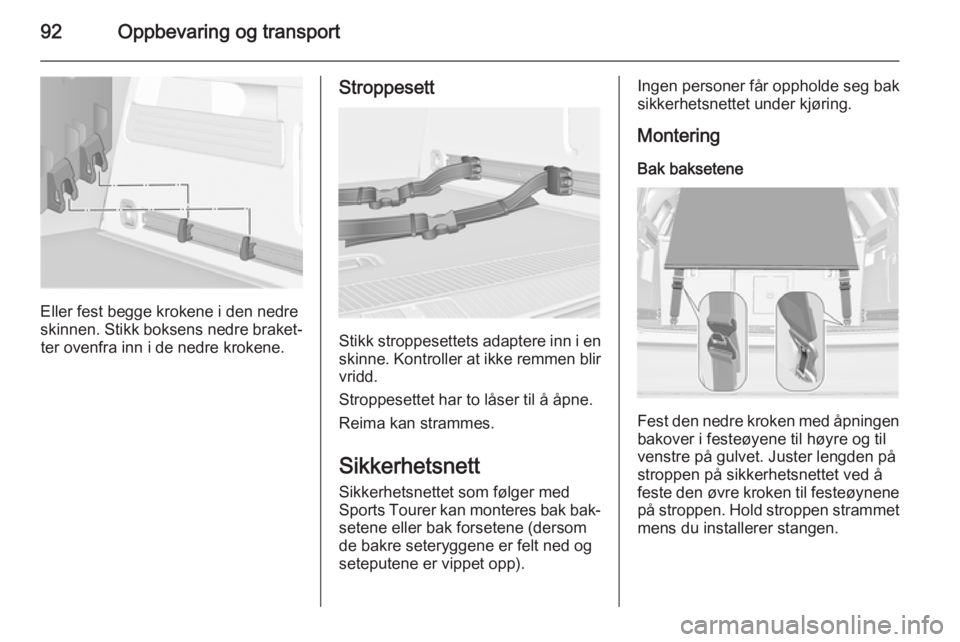

92Oppbevaring og transport
Eller fest begge krokene i den nedre
skinnen. Stikk boksens nedre braket‐ ter ovenfra inn i de nedre krokene.
Stroppesett
Stikk stroppesettets adaptere inn i en
skinne. Kontroller at ikke remmen blir vridd.
Stroppesettet har to låser til å åpne.
Reima kan strammes.
Sikkerhetsnett
Sikkerhetsnettet som følger med
Sports Tourer kan monteres bak bak‐
setene eller bak forsetene (dersom
de bakre seteryggene er felt ned og
seteputene er vippet opp).
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Montering
Bak baksetene
Fest den nedre kroken med åpningen
bakover i festeøyene til høyre og til
venstre på gulvet. Juster lengden på
stroppen på sikkerhetsnettet ved å
feste den øvre kroken til festeøynene på stroppen. Hold stroppen strammet
mens du installerer stangen.

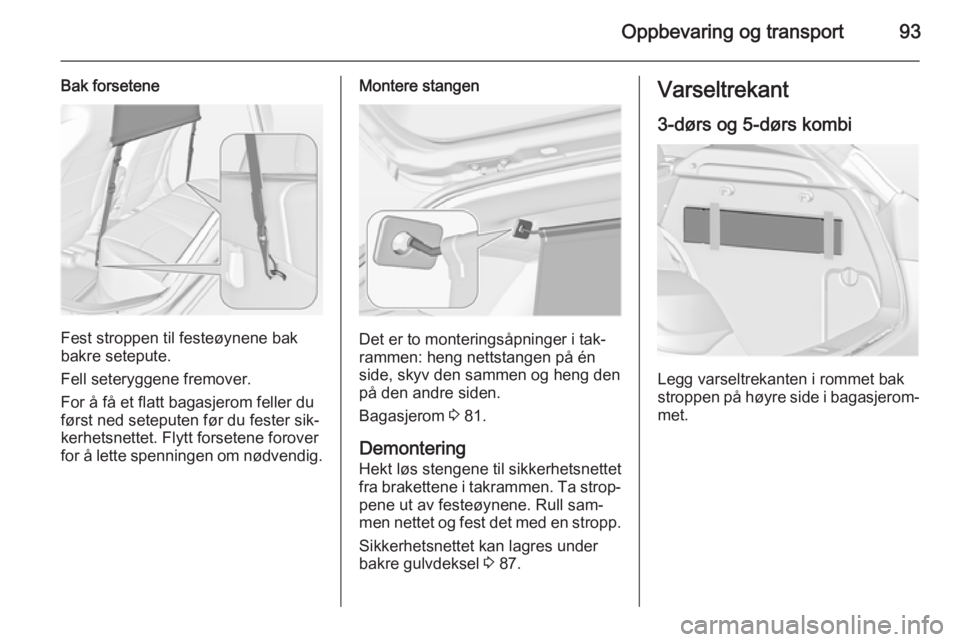

Page 95 of 321
Oppbevaring og transport93
Bak forsetene
Fest stroppen til festeøynene bak
bakre setepute.
Fell seteryggene fremover.
For å få et flatt bagasjerom feller du
først ned seteputen før du fester sik‐
kerhetsnettet. Flytt forsetene forover
for å lette spenningen om nødvendig.
Montere stangen
Det er to monteringsåpninger i tak‐
rammen: heng nettstangen på én
side, skyv den sammen og heng den
på den andre siden.
Bagasjerom 3 81.
Demontering
Hekt løs stengene til sikkerhetsnettet
fra brakettene i takrammen. Ta strop‐
pene ut av festeøynene. Rull sam‐
men nettet og fest det med en stropp.
Sikkerhetsnettet kan lagres under
bakre gulvdeksel 3 87.
Varseltrekant
3-dørs og 5-dørs kombi
Legg varseltrekanten i rommet bak
stroppen på høyre side i bagasjerom‐
met.

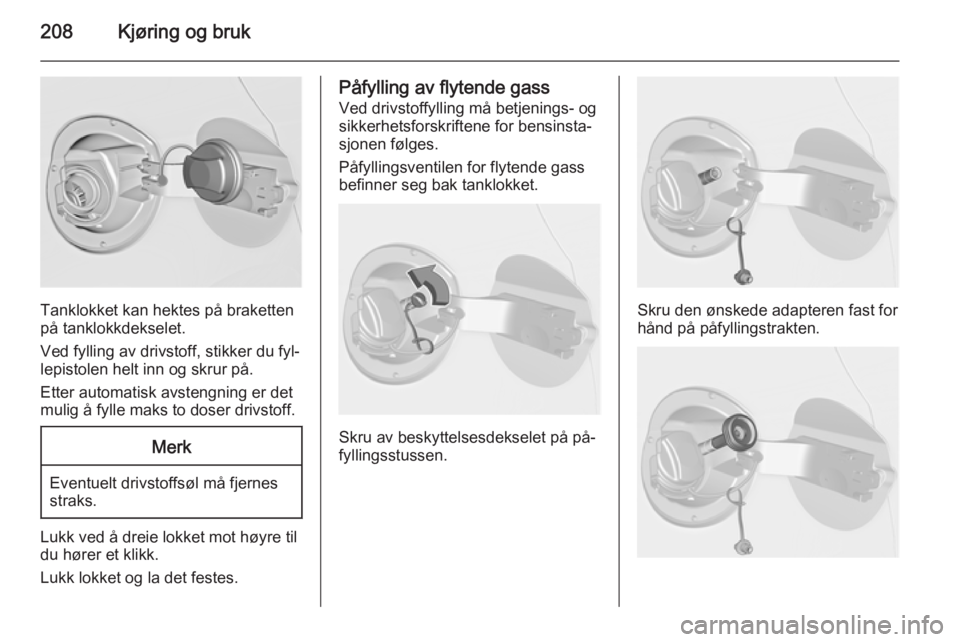

Page 210 of 321
208Kjøring og bruk
Tanklokket kan hektes på braketten
på tanklokkdekselet.
Ved fylling av drivstoff, stikker du fyl‐ lepistolen helt inn og skrur på.
Etter automatisk avstengning er det mulig å fylle maks to doser drivstoff.
Merk
Eventuelt drivstoffsøl må fjernes
straks.
Lukk ved å dreie lokket mot høyre til du hører et klikk.
Lukk lokket og la det festes.
Påfylling av flytende gass
Ved drivstoffylling må betjenings- og
sikkerhetsforskriftene for bensinsta‐
sjonen følges.
Påfyllingsventilen for flytende gass
befinner seg bak tanklokket.
Skru av beskyttelsesdekselet på på‐
fyllingsstussen.
Skru den ønskede adapteren fast for
hånd på påfyllingstrakten.
