Pleje af bilen239
Luk dækslet, og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dækslet og begge blinddæksler i den re‐
spektive side.
2. Udskru og afmonter de tre skruer.
3. Afmonter baglygteenheden. Sørg for, at ledningsstyret bliver sid‐
dende.
4. Pres på holdeudsparingen, og fjern pæreholderen fra lygteenhe‐den.
5. Udtag og udskift pæren ved at trække eller skubbe pæren lidt indi soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
6. Sæt pæreholderen ind i baglyg‐ teenheden. Montér lygteenheden
på bagklappen og spænd
skruerne indefra. Fastgør alle
dæksler.
4-dørs sedan

240Pleje af bilen
1. Fjern dækslet i den reagerendeside.
2. Skru to plastfastspændingsmø‐ trikker ud på den indvendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
4. Tag stikket af fatningen.
5. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
6. Isæt pæreholderen og drej den med uret. Tilslut stikket. Montér
lygteenheden med holdestifterne i
fordybningerne på bilens karos‐
seri og spænd fastgørelsesmø‐
trikkerne fra den indvendige side
af lastrummet. Sæt afdækningen
på.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern afdæk‐ ningen i den pågældende side.

Pleje af bilen241
2. Afmonter fatningen ved at drejeden og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
3. Isæt pæreholderen og drej den med uret. Sæt afdækningen på.
Sports tourer
1. På venstre side skal gardinet fol‐ des ned og fjernes.
2. Fjern dækslet i den respektiveside.
3. Skru to plastfastspændingsmø‐trikker ud på den indvendige side.

242Pleje af bilen
4. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.
Sørg for, at ledningsstyret bliver
siddende.
5. Tag stikket af fatningen.
6. Afmonter fatningen ved at dreje den mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygter ( 1 + 2)
Blinklyspære ( 3)
Bremselygtepære ( 4)
7. Tilslut stikket, og pres kablet ind i holderen. Montér lygteenheden
med holdestifterne i fordybnin‐
gerne på bilens karosseri og
spænd fastgørelsesmøtrikkerne
fra den indvendige side af last‐
rummet. Sæt afdækningen på.
Ved samling, tryk afskærmningen
i venstre side ind i gummibøsnin‐
gerne for at opnå fuld holdekraft.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern blind‐ dækslerne i den pågældende
side.
2. Udskru og afmonter skruerne. 3. Udtag baglygteenheden og af‐ monter ledningsnetstikket fra fat‐
ningen.

Pleje af bilen243
4. Afmonter fatningen ved at drejeden mod urets retning og udskift
pæren ved at trække eller skubbe
pæren lidt ind i soklen og dreje
mod urets retning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
5. Montér lygteenheden i bagklap‐ pen og spænd skruerne indefra.
Fastgør alle dæksler.Tågebaglygte hhv. baglygte ( 2), alt
efter siden, kan erstattes af et dæksel i baglygten uden at fjerne lygteenhe‐
den: fjern dækslet, drej fatningen og
udskift pæren ved at dreje den imod
uret.3-dørs hatchback
1. Frigør dækslet i den respektive side og fjern det.

244Pleje af bilen
2. Skru begge plastfastspændings‐møtrikker ud på den indvendige
side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Tag stikket af fatningen.
5. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygte/stoplygte ( 1)
Blinklyspære ( 2)
version med lysemitterende diode
(LED)
Kun blinklys ( 2) kan skiftes.
6. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. For‐
bind ledningsstikket med lygteen‐
heden. Montér lygteenheden med holdestifterne i fordybningerne på
bilens karosseri og spænd fastgø‐
relsesmøtrikkerne fra den indven‐ dige side af lastrummet. Luk
dækslet og sæt det på plads.
Lygteenhed i bagklappen
1. Åbn bagklappen og fjern dæsk‐ lerne i den pågældende side.
2. Skru tre skruer ud.

Pleje af bilen245
3. Afmonter baglygteenheden frabagklappen.
4. Afmonter fatningen ved at dreje den og udskift pæren ved at
trække eller skubbe pæren lidt ind i soklen og dreje mod urets ret‐
ning:
Baglygtepære ( 1)
Tågebaglygte/Baklys ( 2), afhæn‐
gigt af siden.
( 2 ) (kun en side)
version med lysemitterende diode
(LED)
Kun tågebaglygte hhv. baklygte
( 2 ) alt efter siden, kan udskiftes.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Pla‐
cér baglygteenheden i bagklap‐
pen, og spænd skruerne. Fastgør alle dæksler.
Sideblink
3-dørs hatchback Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.

246Pleje af bilen
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
5-dørs hatchback, 4-dørs
notchback, Sports tourer
Afmonter lampehuset for at udskifte
pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

Pleje af bilen247
2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i bagagerum
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,
■ i venstrestyrede biler, i kabinen bag
aflæggerummet, eller i højresty‐
rede biler, bag handskerummet,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.

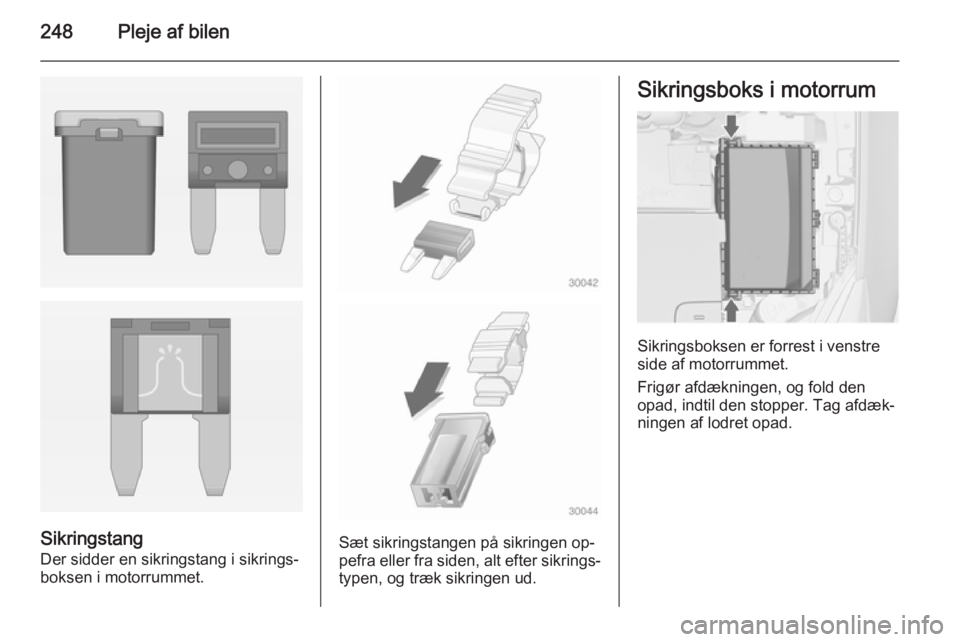

248Pleje af bilen
Sikringstang
Der sidder en sikringstang i sikrings‐
boksen i motorrummet.Sæt sikringstangen på sikringen op‐ pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.
