OPEL ASTRA J 2014.5 Instruktionsbok

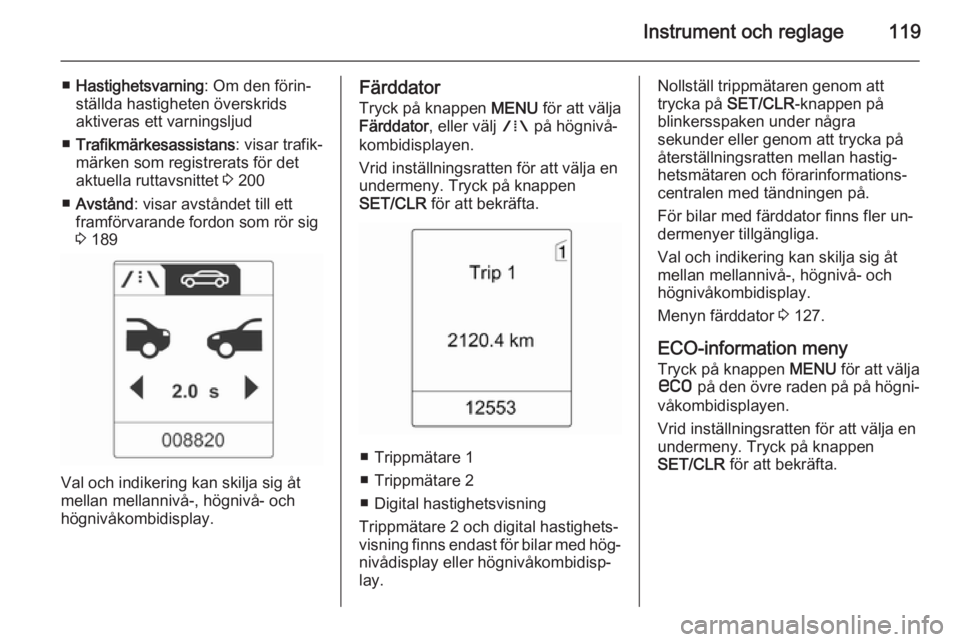

Instrument och reglage119
■Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids
aktiveras ett varningsljud
■ Trafikmärkesassistans : visar trafik‐
märken som registrerats för det
aktuella ruttavsnittet 3 200
■ Avstånd : visar avståndet till ett
framförvarande fordon som rör sig
3 189
Val och indikering kan skilja sig åt
mellan mellannivå-, högnivå- och högnivåkombidisplay.
Färddator
Tryck på knappen MENU för att välja
Färddator , eller välj W på högnivå‐
kombidisplayen.
Vrid inställningsratten för att välja en
undermeny. Tryck på knappen
SET/CLR för att bekräfta.
■ Trippmätare 1
■ Trippmätare 2
■ Digital hastighetsvisning
Trippmätare 2 och digital hastighets‐
visning finns endast för bilar med hög‐
nivådisplay eller högnivåkombidisp‐
lay.
Nollställ trippmätaren genom att
trycka på SET/CLR-knappen på
blinkersspaken under några
sekunder eller genom att trycka på
återställningsratten mellan hastig‐
hetsmätaren och förarinformations‐
centralen med tändningen på.
För bilar med färddator finns fler un‐
dermenyer tillgängliga.
Val och indikering kan skilja sig åt
mellan mellannivå-, högnivå- och
högnivåkombidisplay.
Menyn färddator 3 127.
ECO-information meny Tryck på knappen MENU för att välja
s på den övre raden på på högni‐
våkombidisplayen.
Vrid inställningsratten för att välja en
undermeny. Tryck på knappen
SET/CLR för att bekräfta.

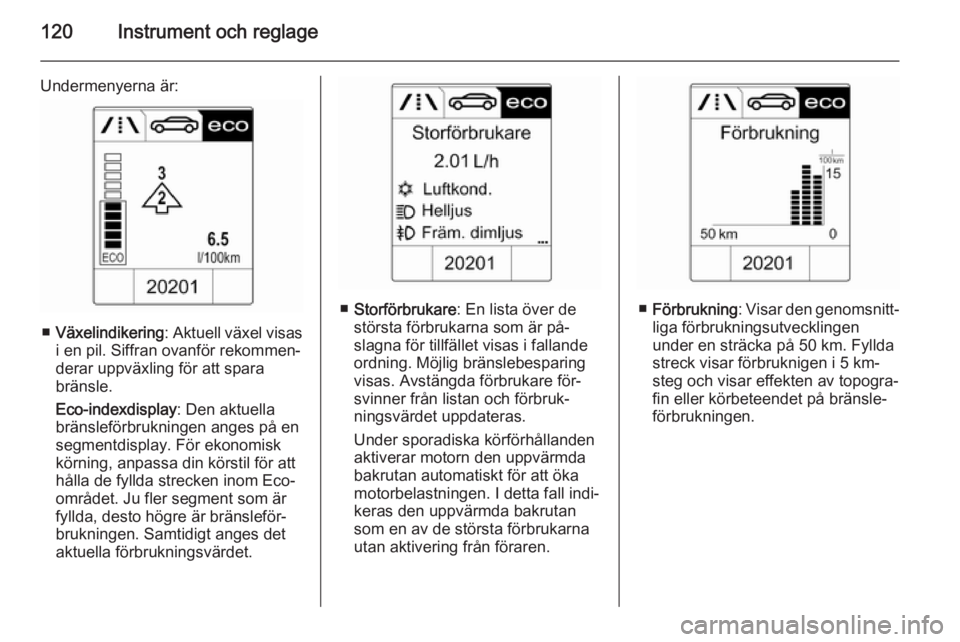

120Instrument och reglage
Undermenyerna är:
■Växelindikering : Aktuell växel visas
i en pil. Siffran ovanför rekommen‐
derar uppväxling för att spara
bränsle.
Eco-indexdisplay : Den aktuella
bränsleförbrukningen anges på en
segmentdisplay. För ekonomisk
körning, anpassa din körstil för att hålla de fyllda strecken inom Eco-
området. Ju fler segment som är
fyllda, desto högre är bränsleför‐
brukningen. Samtidigt anges det
aktuella förbrukningsvärdet.
■ Storförbrukare : En lista över de
största förbrukarna som är på‐
slagna för tillfället visas i fallande
ordning. Möjlig bränslebesparing
visas. Avstängda förbrukare för‐
svinner från listan och förbruk‐
ningsvärdet uppdateras.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda bakrutan automatiskt för att öka
motorbelastningen. I detta fall indi‐
keras den uppvärmda bakrutan
som en av de största förbrukarna
utan aktivering från föraren.■ Förbrukning : Visar den genomsnitt‐
liga förbrukningsutvecklingen
under en sträcka på 50 km. Fyllda streck visar förbruknigen i 5 km-
steg och visar effekten av topogra‐
fin eller körbeteendet på bränsle‐
förbrukningen.

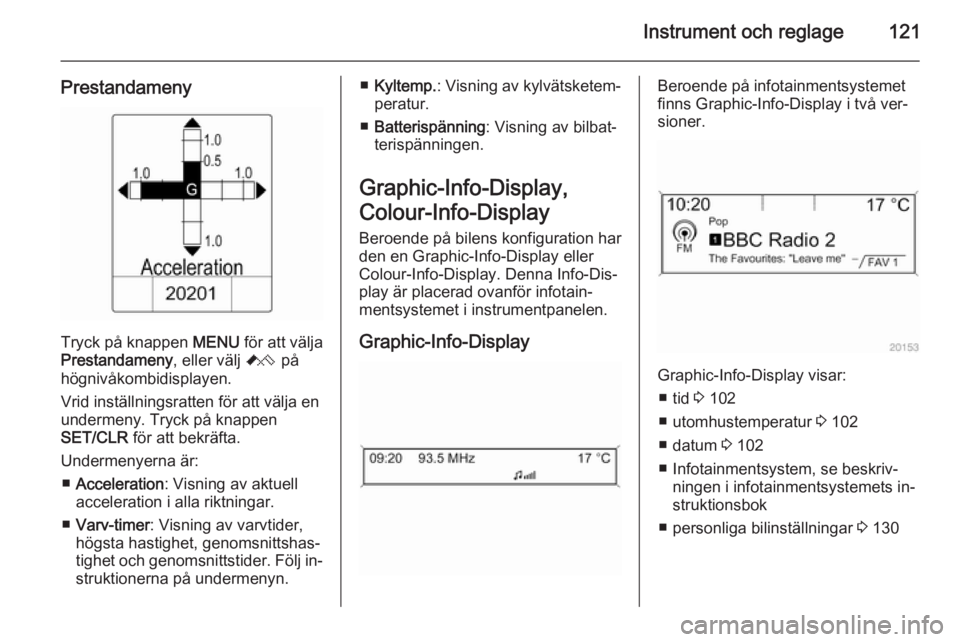

Instrument och reglage121
Prestandameny
Tryck på knappen MENU för att välja
Prestandameny , eller välj C på
högnivåkombidisplayen.
Vrid inställningsratten för att välja en
undermeny. Tryck på knappen
SET/CLR för att bekräfta.
Undermenyerna är: ■ Acceleration : Visning av aktuell
acceleration i alla riktningar.
■ Varv-timer : Visning av varvtider,
högsta hastighet, genomsnittshas‐
tighet och genomsnittstider. Följ in‐
struktionerna på undermenyn.
■ Kyltemp. : Visning av kylvätsketem‐
peratur.
■ Batterispänning : Visning av bilbat‐
terispänningen.
Graphic-Info-Display,
Colour-Info-Display
Beroende på bilens konfiguration har
den en Graphic-Info-Display eller
Colour-Info-Display. Denna Info-Dis‐
play är placerad ovanför infotain‐
mentsystemet i instrumentpanelen.
Graphic-Info-DisplayBeroende på infotainmentsystemet
finns Graphic-Info-Display i två ver‐
sioner.
Graphic-Info-Display visar:
■ tid 3 102
■ utomhustemperatur 3 102
■ datum 3 102
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ personliga bilinställningar 3 130

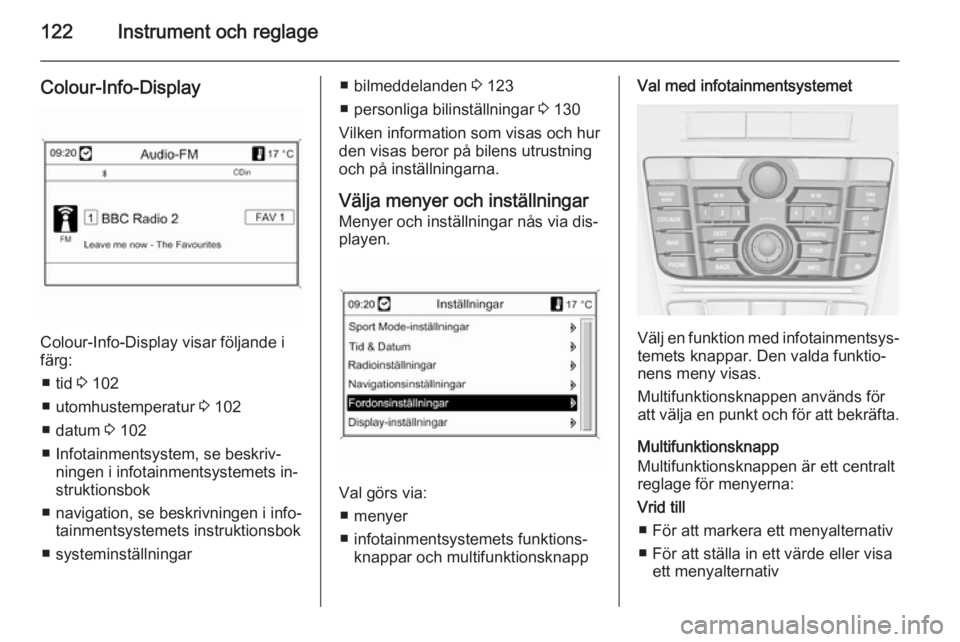

122Instrument och reglage
Colour-Info-Display
Colour-Info-Display visar följande i
färg:
■ tid 3 102
■ utomhustemperatur 3 102
■ datum 3 102
■ Infotainmentsystem, se beskriv‐ ningen i infotainmentsystemets in‐
struktionsbok
■ navigation, se beskrivningen i info‐ tainmentsystemets instruktionsbok
■ systeminställningar
■ bilmeddelanden 3 123
■ personliga bilinställningar 3 130
Vilken information som visas och hur
den visas beror på bilens utrustning
och på inställningarna.
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.
Val görs via:
■ menyer
■ infotainmentsystemets funktions‐ knappar och multifunktionsknapp
Val med infotainmentsystemet
Välj en funktion med infotainmentsys‐temets knappar. Den valda funktio‐
nens meny visas.
Multifunktionsknappen används för
att välja en punkt och för att bekräfta.
Multifunktionsknapp
Multifunktionsknappen är ett centralt
reglage för menyerna:
Vrid till ■ För att markera ett menyalternativ
■ För att ställa in ett värde eller visa ett menyalternativ

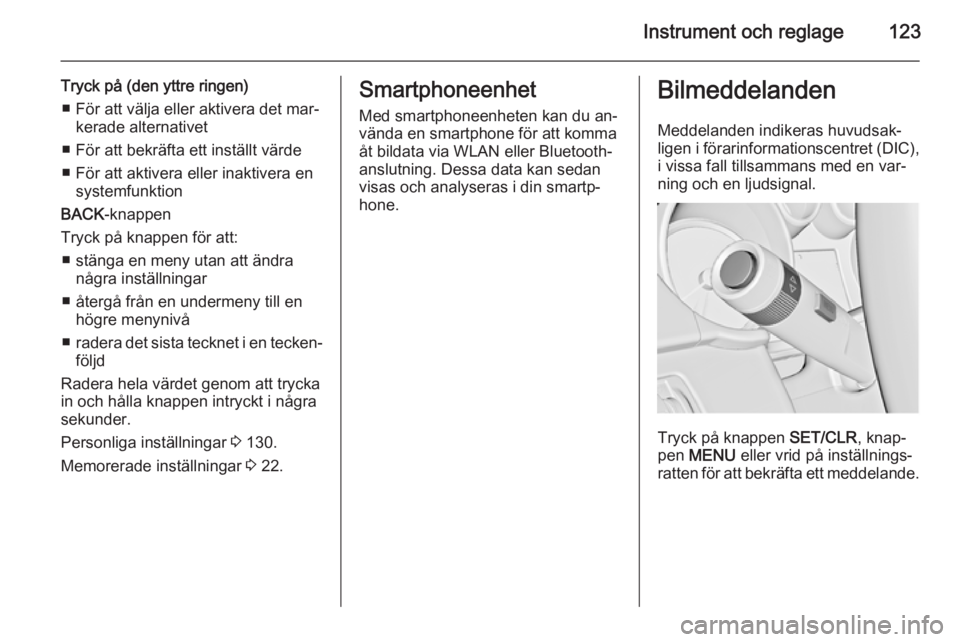

Instrument och reglage123
Tryck på (den yttre ringen)■ För att välja eller aktivera det mar‐ kerade alternativet
■ För att bekräfta ett inställt värde
■ För att aktivera eller inaktivera en systemfunktion
BACK -knappen
Tryck på knappen för att: ■ stänga en meny utan att ändra några inställningar
■ återgå från en undermeny till en högre menynivå
■ radera det sista tecknet i en tecken‐
följd
Radera hela värdet genom att trycka
in och hålla knappen intryckt i några
sekunder.
Personliga inställningar 3 130.
Memorerade inställningar 3 22.Smartphoneenhet
Med smartphoneenheten kan du an‐
vända en smartphone för att komma
åt bildata via WLAN eller Bluetooth-
anslutning. Dessa data kan sedan
visas och analyseras i din smartp‐
hone.Bilmeddelanden
Meddelanden indikeras huvudsak‐
ligen i förarinformationscentret (DIC), i vissa fall tillsammans med en var‐
ning och en ljudsignal.
Tryck på knappen SET/CLR, knap‐
pen MENU eller vrid på inställnings‐
ratten för att bekräfta ett meddelande.

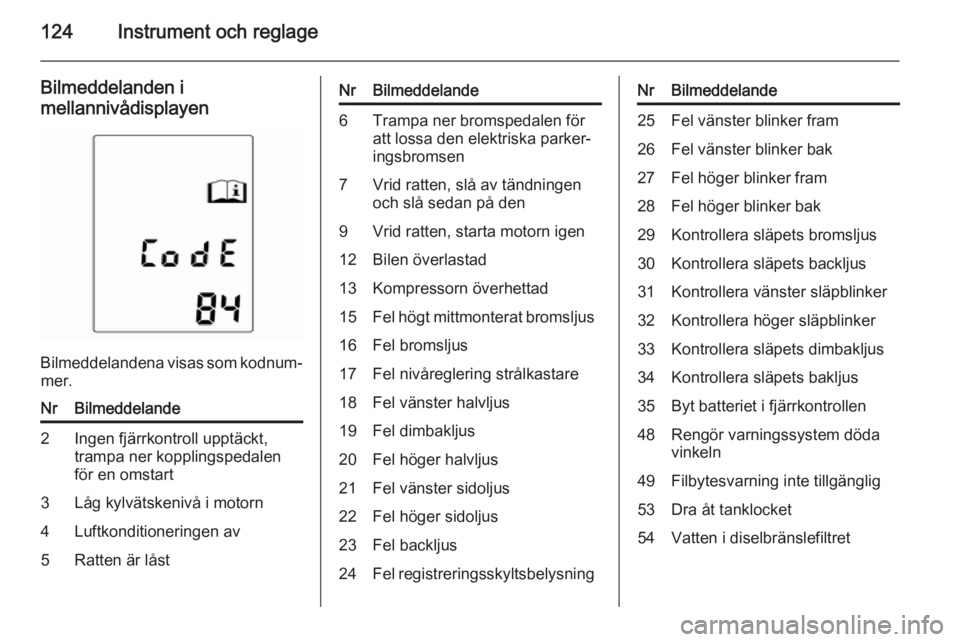

124Instrument och reglage
Bilmeddelanden i
mellannivådisplayen
Bilmeddelandena visas som kodnum‐ mer.
NrBilmeddelande2Ingen fjärrkontroll upptäckt,
trampa ner kopplingspedalen
för en omstart3Låg kylvätskenivå i motorn4Luftkonditioneringen av5Ratten är låstNrBilmeddelande6Trampa ner bromspedalen för
att lossa den elektriska parker‐
ingsbromsen7Vrid ratten, slå av tändningen
och slå sedan på den9Vrid ratten, starta motorn igen12Bilen överlastad13Kompressorn överhettad15Fel högt mittmonterat bromsljus16Fel bromsljus17Fel nivåreglering strålkastare18Fel vänster halvljus19Fel dimbakljus20Fel höger halvljus21Fel vänster sidoljus22Fel höger sidoljus23Fel backljus24Fel registreringsskyltsbelysningNrBilmeddelande25Fel vänster blinker fram26Fel vänster blinker bak27Fel höger blinker fram28Fel höger blinker bak29Kontrollera släpets bromsljus30Kontrollera släpets backljus31Kontrollera vänster släpblinker32Kontrollera höger släpblinker33Kontrollera släpets dimbakljus34Kontrollera släpets bakljus35Byt batteriet i fjärrkontrollen48Rengör varningssystem döda
vinkeln49Filbytesvarning inte tillgänglig53Dra åt tanklocket54Vatten i diselbränslefiltret

Instrument och reglage125

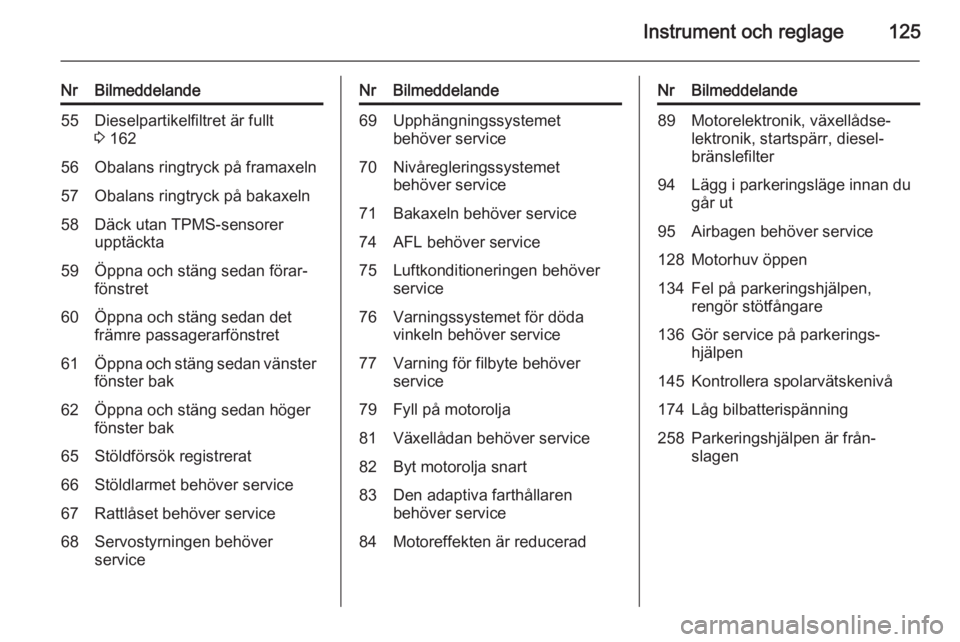

NrBilmeddelande55Dieselpartikelfiltret är fullt3 16256Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln58Däck utan TPMS-sensorer
upptäckta59Öppna och stäng sedan förar‐
fönstret60Öppna och stäng sedan det
främre passagerarfönstret61Öppna och stäng sedan vänster fönster bak62Öppna och stäng sedan höger
fönster bak65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
serviceNrBilmeddelande69Upphängningssystemet
behöver service70Nivåregleringssystemet
behöver service71Bakaxeln behöver service74AFL behöver service75Luftkonditioneringen behöver
service76Varningssystemet för döda
vinkeln behöver service77Varning för filbyte behöver
service79Fyll på motorolja81Växellådan behöver service82Byt motorolja snart83Den adaptiva farthållaren
behöver service84Motoreffekten är reduceradNrBilmeddelande89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter94Lägg i parkeringsläge innan du
går ut95Airbagen behöver service128Motorhuv öppen134Fel på parkeringshjälpen,
rengör stötfångare136Gör service på parkerings‐
hjälpen145Kontrollera spolarvätskenivå174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagen

126Instrument och reglage

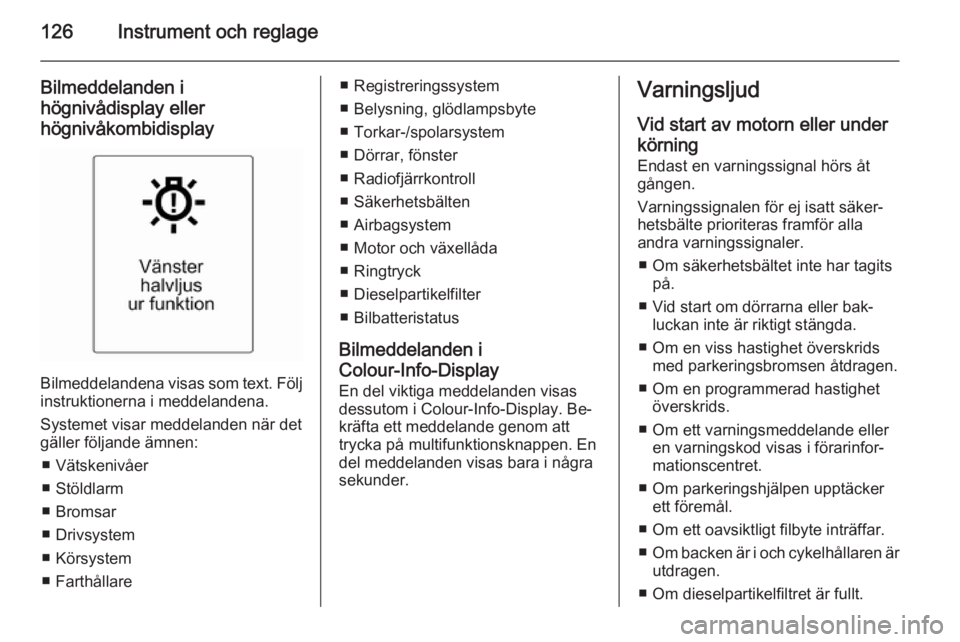

Bilmeddelanden i
högnivådisplay eller
högnivåkombidisplay
Bilmeddelandena visas som text. Följ instruktionerna i meddelandena.
Systemet visar meddelanden när det
gäller följande ämnen:
■ Vätskenivåer
■ Stöldlarm
■ Bromsar
■ Drivsystem
■ Körsystem
■ Farthållare
■ Registreringssystem
■ Belysning, glödlampsbyte
■ Torkar-/spolarsystem
■ Dörrar, fönster
■ Radiofjärrkontroll
■ Säkerhetsbälten
■ Airbagsystem
■ Motor och växellåda
■ Ringtryck
■ Dieselpartikelfilter
■ Bilbatteristatus
Bilmeddelanden i
Colour-Info-Display En del viktiga meddelanden visas
dessutom i Colour-Info-Display. Be‐
kräfta ett meddelande genom att
trycka på multifunktionsknappen. En
del meddelanden visas bara i några
sekunder.Varningsljud
Vid start av motorn eller under
körning Endast en varningssignal hörs åt
gången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
■ Om säkerhetsbältet inte har tagits på.
■ Vid start om dörrarna eller bak‐ luckan inte är riktigt stängda.
■ Om en viss hastighet överskrids med parkeringsbromsen åtdragen.
■ Om en programmerad hastighet överskrids.
■ Om ett varningsmeddelande eller en varningskod visas i förarinfor‐
mationscentret.
■ Om parkeringshjälpen upptäcker ett föremål.
■ Om ett oavsiktligt filbyte inträffar.
■ Om backen är i och cykelhållaren är
utdragen.
■ Om dieselpartikelfiltret är fullt.

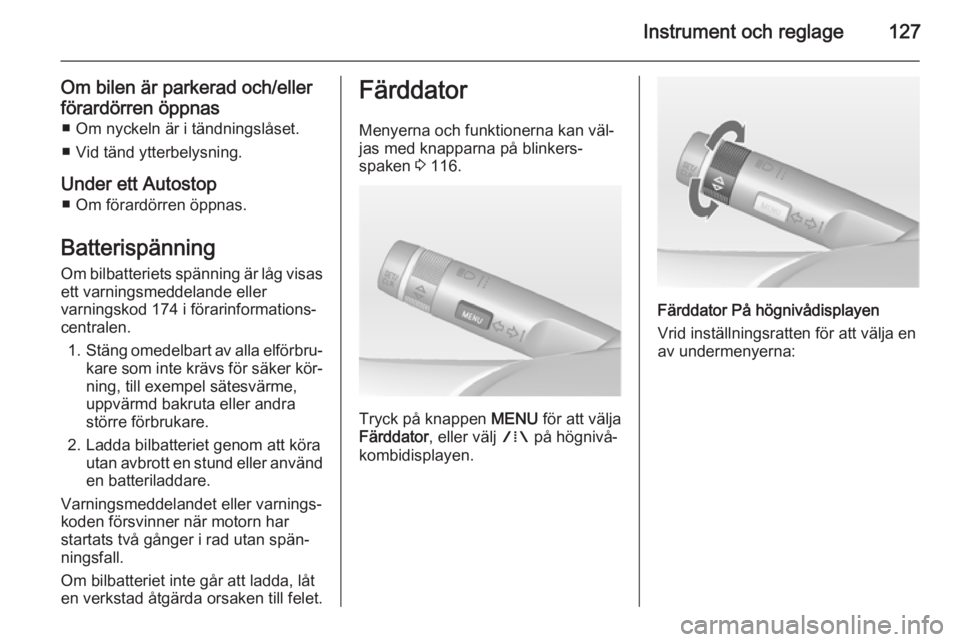

Instrument och reglage127
Om bilen är parkerad och/eller
förardörren öppnas ■ Om nyckeln är i tändningslåset.
■ Vid tänd ytterbelysning.
Under ett Autostop ■ Om förardörren öppnas.
Batterispänning
Om bilbatteriets spänning är låg visas ett varningsmeddelande eller
varningskod 174 i förarinformations‐
centralen.
1. Stäng omedelbart av alla elförbru‐
kare som inte krävs för säker kör‐
ning, till exempel sätesvärme,
uppvärmd bakruta eller andra
större förbrukare.
2. Ladda bilbatteriet genom att köra utan avbrott en stund eller använden batteriladdare.
Varningsmeddelandet eller varnings‐
koden försvinner när motorn har
startats två gånger i rad utan spän‐
ningsfall.
Om bilbatteriet inte går att ladda, låt
en verkstad åtgärda orsaken till felet.Färddator
Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken 3 116.
Tryck på knappen MENU för att välja
Färddator , eller välj W på högnivå‐
kombidisplayen.
Färddator På högnivådisplayen
Vrid inställningsratten för att välja en
av undermenyerna:

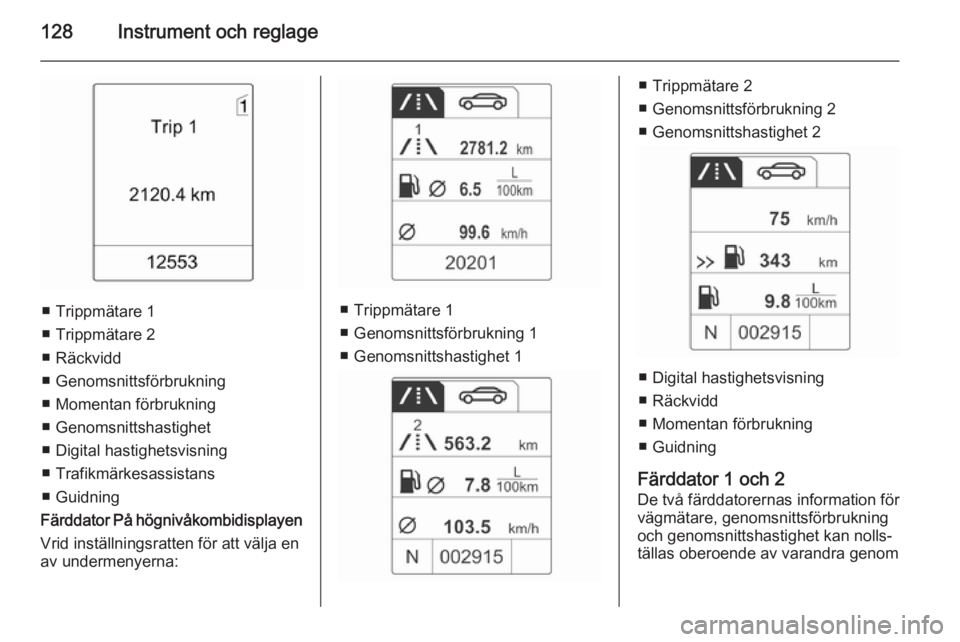

128Instrument och reglage
■ Trippmätare 1
■ Trippmätare 2
■ Räckvidd
■ Genomsnittsförbrukning
■ Momentan förbrukning
■ Genomsnittshastighet
■ Digital hastighetsvisning
■ Trafikmärkesassistans
■ Guidning
Färddator På högnivåkombidisplayen
Vrid inställningsratten för att välja en
av undermenyerna:■ Trippmätare 1
■ Genomsnittsförbrukning 1
■ Genomsnittshastighet 1
■ Trippmätare 2
■ Genomsnittsförbrukning 2
■ Genomsnittshastighet 2
■ Digital hastighetsvisning
■ Räckvidd
■ Momentan förbrukning
■ Guidning
Färddator 1 och 2
De två färddatorernas information för
vägmätare, genomsnittsförbrukning
och genomsnittshastighet kan nolls‐
tällas oberoende av varandra genom
