OPEL ASTRA J 2014.5 Instruktionsbok

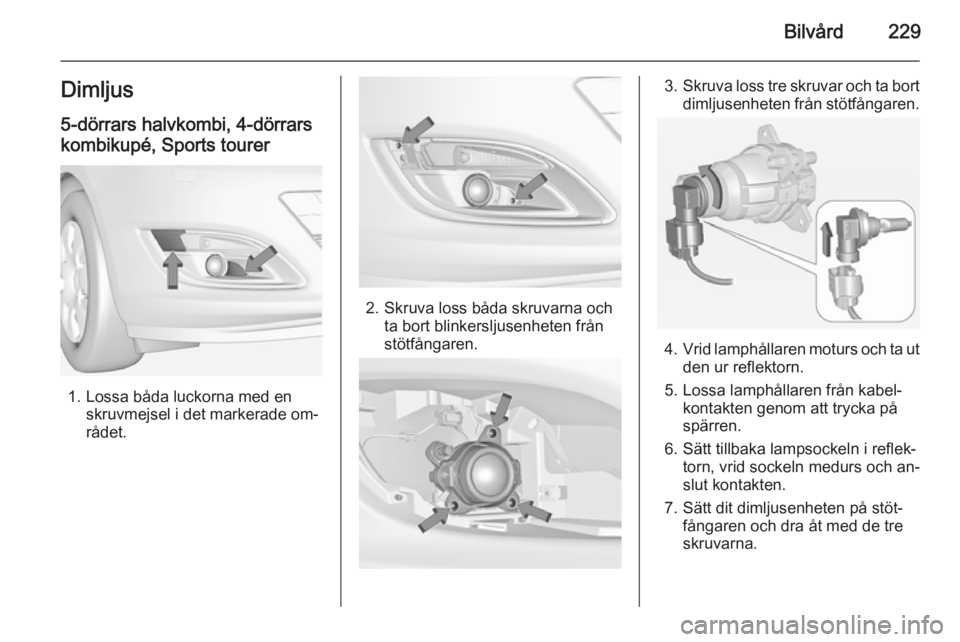

Bilvård229Dimljus5-dörrars halvkombi, 4-dörrars
kombikupé, Sports tourer
1. Lossa båda luckorna med en skruvmejsel i det markerade om‐
rådet.
2. Skruva loss båda skruvarna och ta bort blinkersljusenheten från
stötfångaren.
3. Skruva loss tre skruvar och ta bort
dimljusenheten från stötfångaren.
4. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
5. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
6. Sätt tillbaka lampsockeln i reflek‐ torn, vrid sockeln medurs och an‐
slut kontakten.
7. Sätt dit dimljusenheten på stöt‐ fångaren och dra åt med de tre
skruvarna.

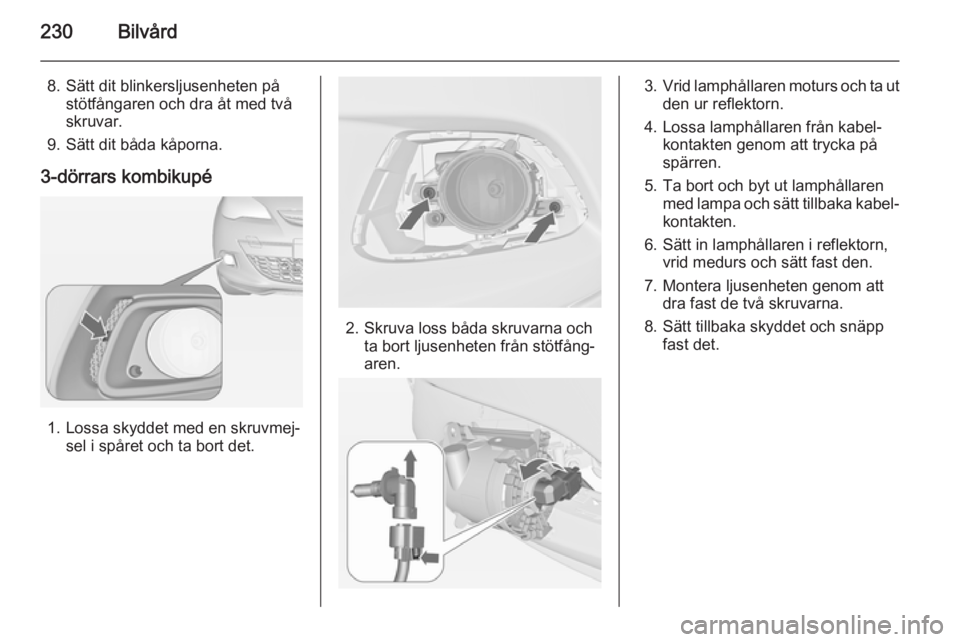

230Bilvård
8. Sätt dit blinkersljusenheten påstötfångaren och dra åt med två
skruvar.
9. Sätt dit båda kåporna.
3-dörrars kombikupé
1. Lossa skyddet med en skruvmej‐ sel i spåret och ta bort det.
2. Skruva loss båda skruvarna ochta bort ljusenheten från stötfång‐
aren.
3. Vrid lamphållaren moturs och ta ut
den ur reflektorn.
4. Lossa lamphållaren från kabel‐ kontakten genom att trycka på
spärren.
5. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐kontakten.
6. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.
7. Montera ljusenheten genom att dra fast de två skruvarna.
8. Sätt tillbaka skyddet och snäpp fast det.

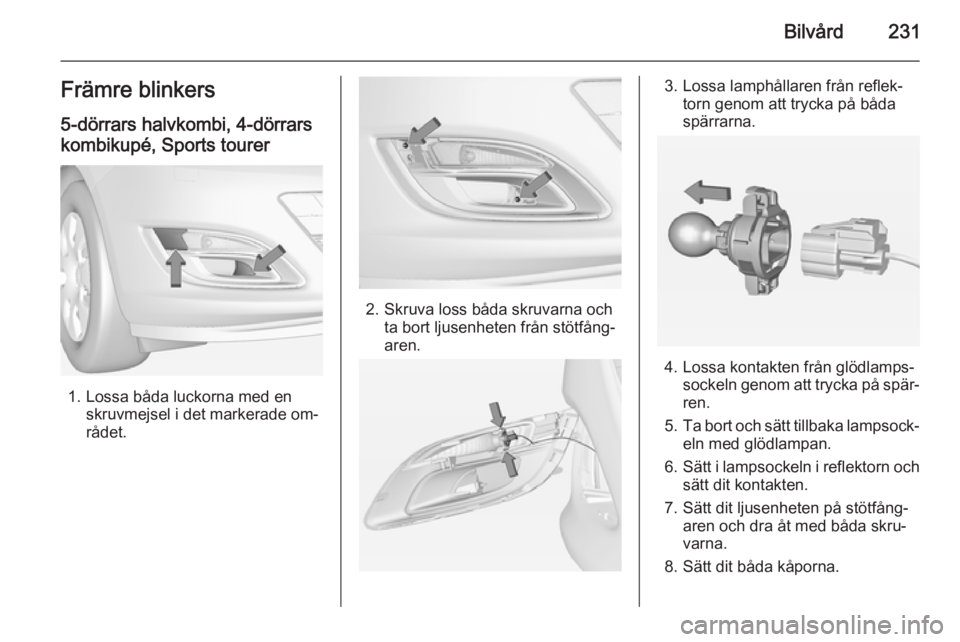

Bilvård231Främre blinkers
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports tourer
1. Lossa båda luckorna med en skruvmejsel i det markerade om‐
rådet.
2. Skruva loss båda skruvarna och ta bort ljusenheten från stötfång‐
aren.
3. Lossa lamphållaren från reflek‐ torn genom att trycka på båda
spärrarna.
4. Lossa kontakten från glödlamps‐ sockeln genom att trycka på spär‐ren.
5. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
6. Sätt i lampsockeln i reflektorn och
sätt dit kontakten.
7. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
8. Sätt dit båda kåporna.

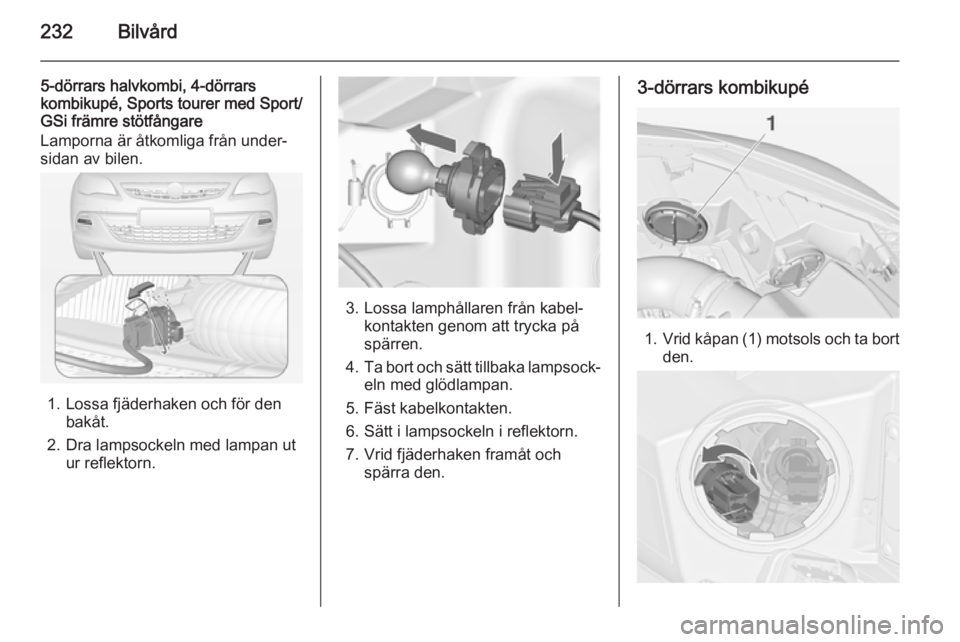

232Bilvård
5-dörrars halvkombi, 4-dörrars
kombikupé, Sports tourer med Sport/
GSi främre stötfångare
Lamporna är åtkomliga från under‐
sidan av bilen.
1. Lossa fjäderhaken och för den bakåt.
2. Dra lampsockeln med lampan ut ur reflektorn.
3. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
4. Ta bort och sätt tillbaka lampsock‐
eln med glödlampan.
5. Fäst kabelkontakten.
6. Sätt i lampsockeln i reflektorn.
7. Vrid fjäderhaken framåt och spärra den.
3-dörrars kombikupé
1.Vrid kåpan (1) motsols och ta bort
den.

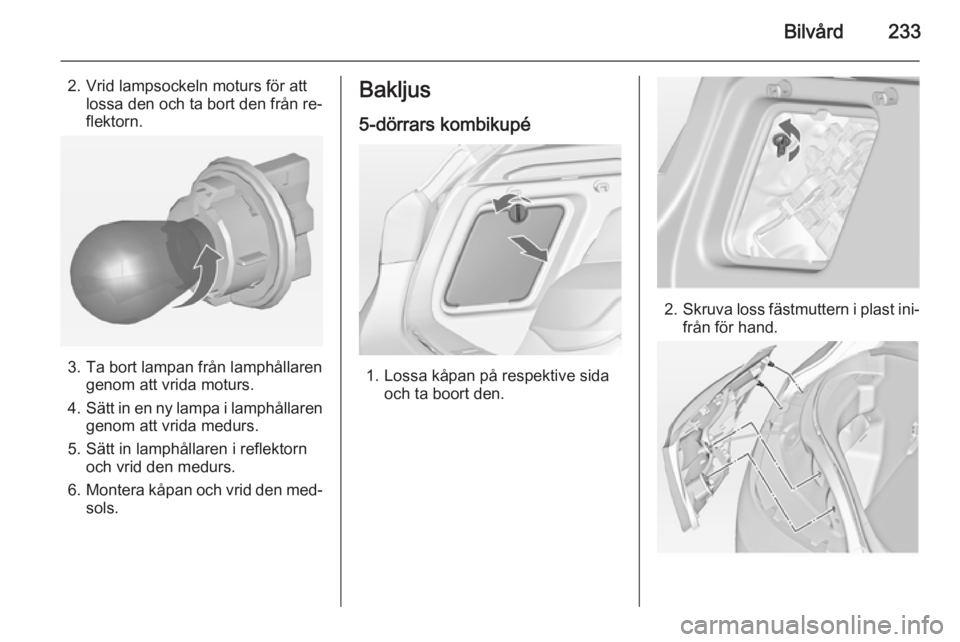

Bilvård233
2. Vrid lampsockeln moturs för attlossa den och ta bort den från re‐
flektorn.
3. Ta bort lampan från lamphållaren genom att vrida moturs.
4. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Montera kåpan och vrid den med‐
sols.
Bakljus
5-dörrars kombikupé
1. Lossa kåpan på respektive sida och ta boort den.
2.Skruva loss fästmuttern i plast ini‐
från för hand.

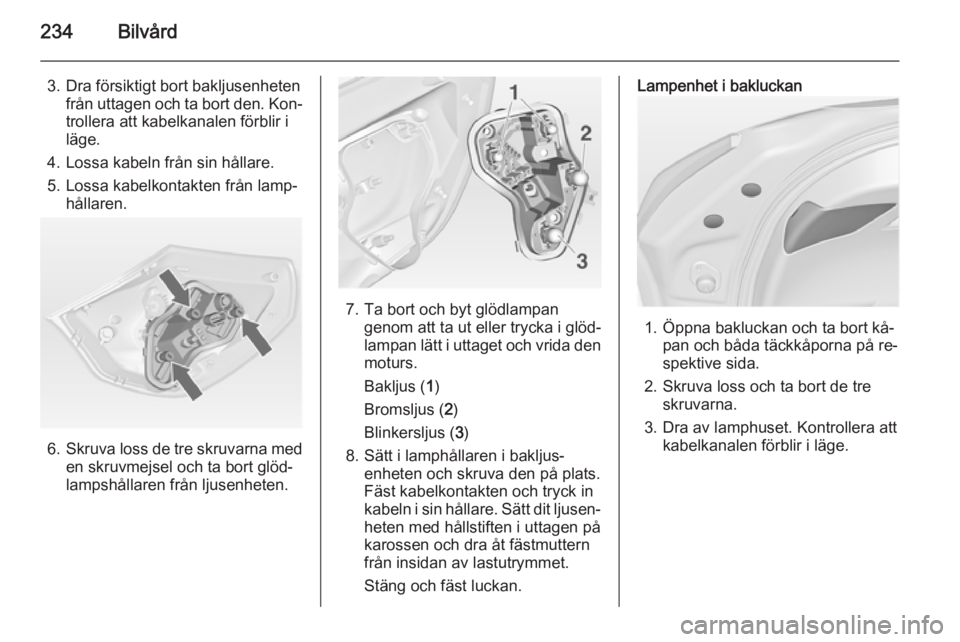

234Bilvård
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabeln från sin hållare.
5. Lossa kabelkontakten från lamp‐ hållaren.
6.Skruva loss de tre skruvarna med
en skruvmejsel och ta bort glöd‐
lampshållaren från ljusenheten.
7. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Bromsljus ( 2)
Blinkersljus ( 3)
8. Sätt i lamphållaren i bakljus‐ enheten och skruva den på plats.
Fäst kabelkontakten och tryck in
kabeln i sin hållare. Sätt dit ljusen‐ heten med hållstiften i uttagen på
karossen och dra åt fästmuttern
från insidan av lastutrymmet.
Stäng och fäst luckan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan och båda täckkåporna på re‐
spektive sida.
2. Skruva loss och ta bort de tre skruvarna.
3. Dra av lamphuset. Kontrollera att kabelkanalen förblir i läge.

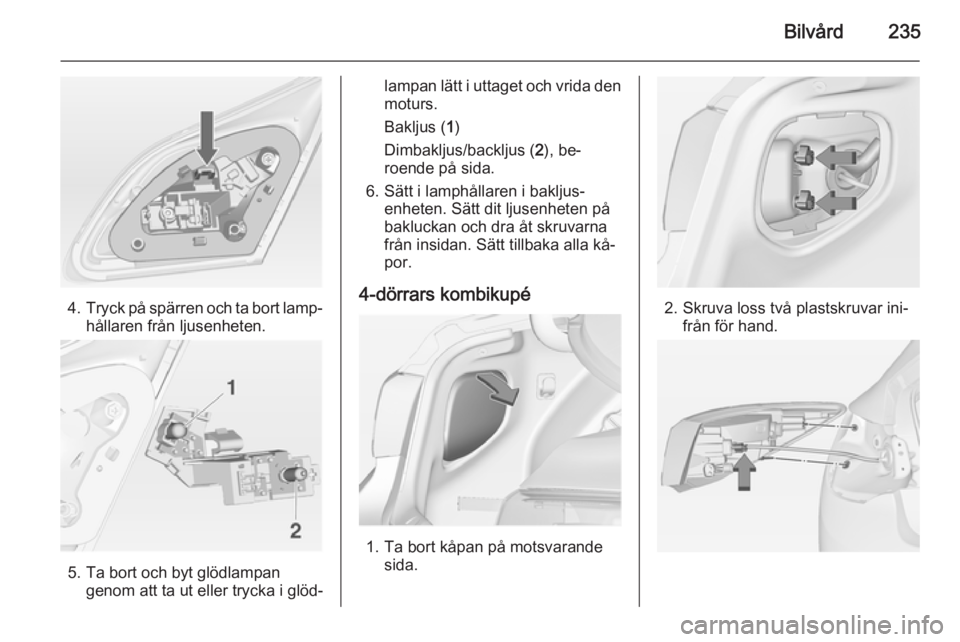

Bilvård235
4.Tryck på spärren och ta bort lamp‐
hållaren från ljusenheten.
5. Ta bort och byt glödlampan genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
6. Sätt i lamphållaren i bakljus‐ enheten. Sätt dit ljusenheten på
bakluckan och dra åt skruvarna
från insidan. Sätt tillbaka alla kå‐
por.
4-dörrars kombikupé
1. Ta bort kåpan på motsvarande sida.
2. Skruva loss två plastskruvar ini‐från för hand.

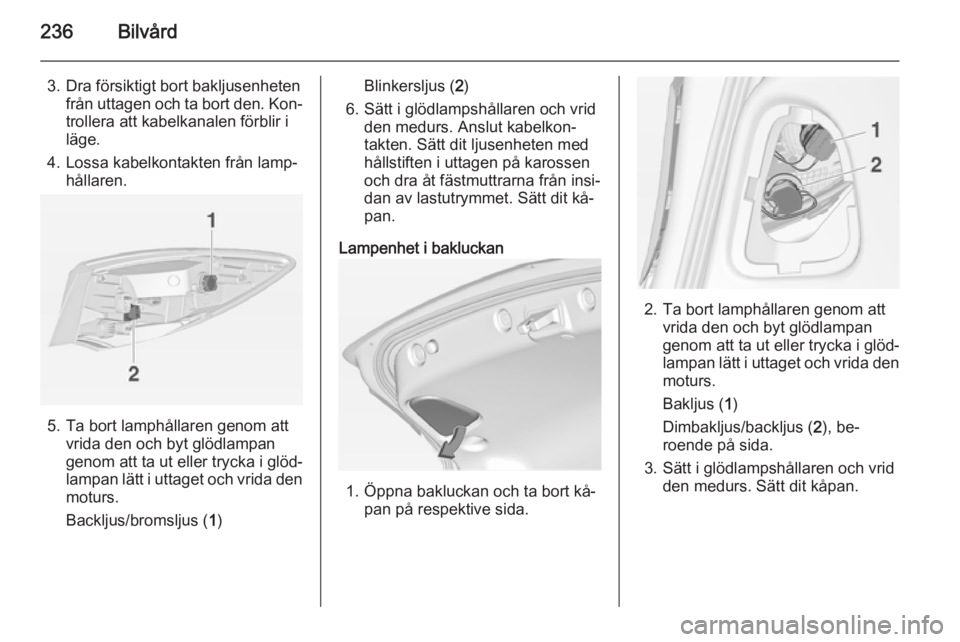

236Bilvård
3. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
4. Lossa kabelkontakten från lamp‐ hållaren.
5. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Backljus/bromsljus ( 1)
Blinkersljus ( 2)
6. Sätt i glödlampshållaren och vrid den medurs. Anslut kabelkon‐
takten. Sätt dit ljusenheten med
hållstiften i uttagen på karossen
och dra åt fästmuttrarna från insi‐
dan av lastutrymmet. Sätt dit kå‐
pan.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort kå‐ pan på respektive sida.
2. Ta bort lamphållaren genom attvrida den och byt glödlampan
genom att ta ut eller trycka i glöd‐
lampan lätt i uttaget och vrida den
moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
3. Sätt i glödlampshållaren och vrid den medurs. Sätt dit kåpan.

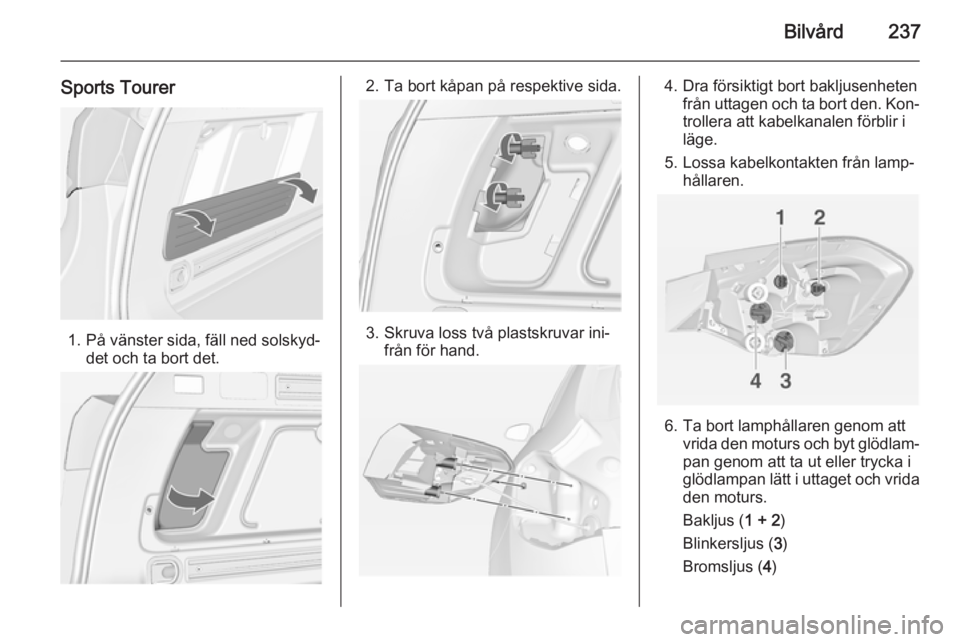

Bilvård237
Sports Tourer
1. På vänster sida, fäll ned solskyd‐det och ta bort det.
2. Ta bort kåpan på respektive sida.
3. Skruva loss två plastskruvar ini‐från för hand.
4. Dra försiktigt bort bakljusenhetenfrån uttagen och ta bort den. Kon‐
trollera att kabelkanalen förblir i
läge.
5. Lossa kabelkontakten från lamp‐ hållaren.
6. Ta bort lamphållaren genom attvrida den moturs och byt glödlam‐
pan genom att ta ut eller trycka i glödlampan lätt i uttaget och vrida den moturs.
Bakljus ( 1 + 2)
Blinkersljus ( 3)
Bromsljus ( 4)

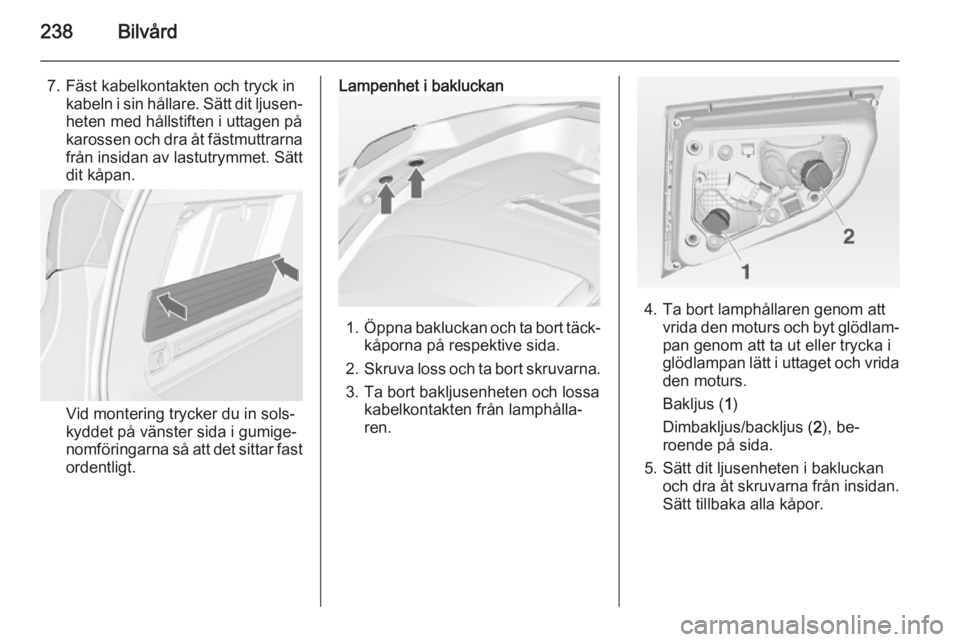

238Bilvård
7. Fäst kabelkontakten och tryck inkabeln i sin hållare. Sätt dit ljusen‐
heten med hållstiften i uttagen på
karossen och dra åt fästmuttrarna från insidan av lastutrymmet. Sätt
dit kåpan.
Vid montering trycker du in sols‐
kyddet på vänster sida i gumige‐
nomföringarna så att det sittar fast
ordentligt.
Lampenhet i bakluckan
1. Öppna bakluckan och ta bort täck‐
kåporna på respektive sida.
2. Skruva loss och ta bort skruvarna.
3. Ta bort bakljusenheten och lossa kabelkontakten från lamphålla‐
ren.
4. Ta bort lamphållaren genom att vrida den moturs och byt glödlam‐pan genom att ta ut eller trycka i
glödlampan lätt i uttaget och vrida
den moturs.
Bakljus ( 1)
Dimbakljus/backljus ( 2), be‐
roende på sida.
5. Sätt dit ljusenheten i bakluckan och dra åt skruvarna från insidan.
Sätt tillbaka alla kåpor.
