OPEL ASTRA J 2014.5 Ohjekirja (in Finnish)

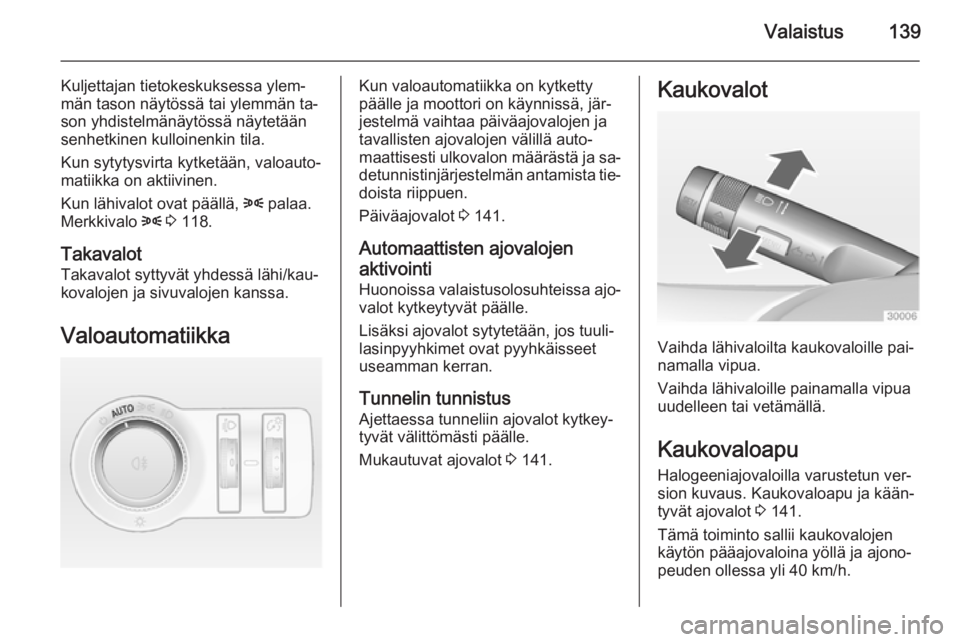

Valaistus139
Kuljettajan tietokeskuksessa ylem‐
män tason näytössä tai ylemmän ta‐
son yhdistelmänäytössä näytetään
senhetkinen kulloinenkin tila.
Kun sytytysvirta kytketään, valoauto‐
matiikka on aktiivinen.
Kun lähivalot ovat päällä, 8 palaa.
Merkkivalo 8 3 118.
Takavalot
Takavalot syttyvät yhdessä lähi/kau‐
kovalojen ja sivuvalojen kanssa.
ValoautomatiikkaKun valoautomatiikka on kytketty
päälle ja moottori on käynnissä, jär‐
jestelmä vaihtaa päiväajovalojen ja tavallisten ajovalojen välillä auto‐
maattisesti ulkovalon määrästä ja sa‐ detunnistinjärjestelmän antamista tie‐
doista riippuen.
Päiväajovalot 3 141.
Automaattisten ajovalojen
aktivointi
Huonoissa valaistusolosuhteissa ajo‐
valot kytkeytyvät päälle.
Lisäksi ajovalot sytytetään, jos tuuli‐
lasinpyyhkimet ovat pyyhkäisseet
useamman kerran.
Tunnelin tunnistus Ajettaessa tunneliin ajovalot kytkey‐
tyvät välittömästi päälle.
Mukautuvat ajovalot 3 141.Kaukovalot
Vaihda lähivaloilta kaukovaloille pai‐
namalla vipua.
Vaihda lähivaloille painamalla vipua
uudelleen tai vetämällä.
Kaukovaloapu Halogeeniajovaloilla varustetun ver‐
sion kuvaus. Kaukovaloapu ja kään‐
tyvät ajovalot 3 141.
Tämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.

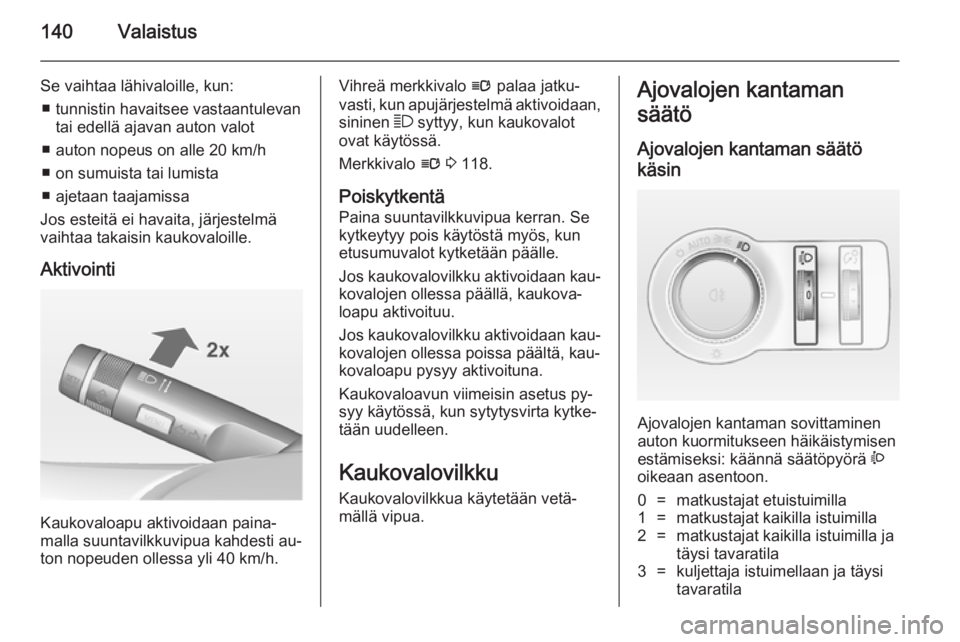

140Valaistus
Se vaihtaa lähivaloille, kun:■ tunnistin havaitsee vastaantulevan tai edellä ajavan auton valot
■ auton nopeus on alle 20 km/h
■ on sumuista tai lumista
■ ajetaan taajamissa
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
Aktivointi
Kaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 118.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐
loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloavun viimeisin asetus py‐
syy käytössä, kun sytytysvirta kytke‐
tään uudelleen.
Kaukovalovilkku
Kaukovalovilkkua käytetään vetä‐
mällä vipua.Ajovalojen kantaman
säätö
Ajovalojen kantaman säätö käsin
Ajovalojen kantaman sovittaminen
auton kuormitukseen häikäistymisen
estämiseksi: käännä säätöpyörä ?
oikeaan asentoon.
0=matkustajat etuistuimilla1=matkustajat kaikilla istuimilla2=matkustajat kaikilla istuimilla ja
täysi tavaratila3=kuljettaja istuimellaan ja täysi
tavaratila

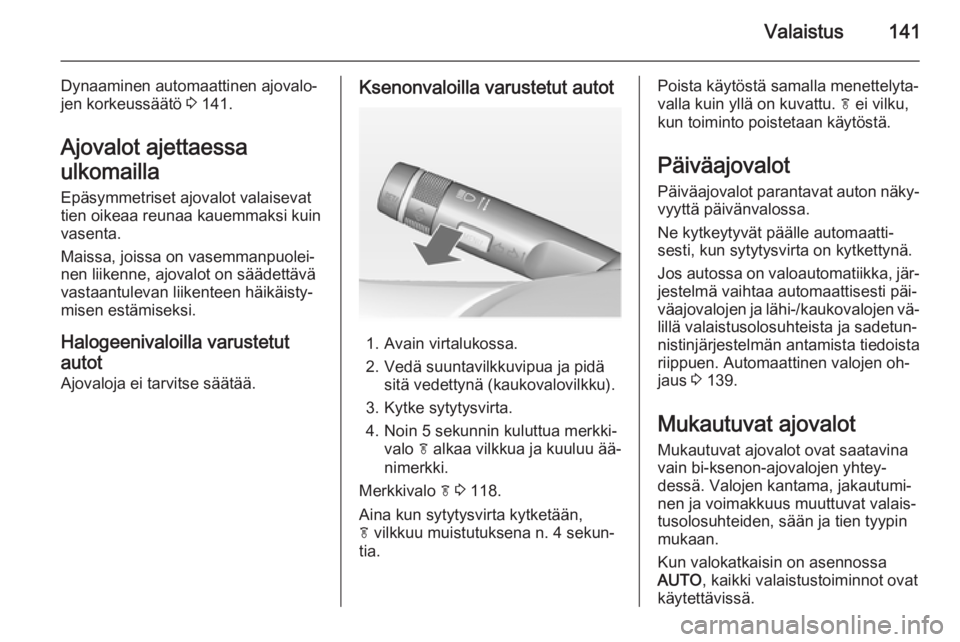

Valaistus141
Dynaaminen automaattinen ajovalo‐
jen korkeussäätö 3 141.
Ajovalot ajettaessa
ulkomailla
Epäsymmetriset ajovalot valaisevat
tien oikeaa reunaa kauemmaksi kuin vasenta.
Maissa, joissa on vasemmanpuolei‐ nen liikenne, ajovalot on säädettävä
vastaantulevan liikenteen häikäisty‐
misen estämiseksi.
Halogeenivaloilla varustetutautot
Ajovaloja ei tarvitse säätää.Ksenonvaloilla varustetut autot
1. Avain virtalukossa.
2. Vedä suuntavilkkuvipua ja pidä sitä vedettynä (kaukovalovilkku).
3. Kytke sytytysvirta.
4. Noin 5 sekunnin kuluttua merkki‐ valo f alkaa vilkkua ja kuuluu ää‐
nimerkki.
Merkkivalo f 3 118.
Aina kun sytytysvirta kytketään,
f vilkkuu muistutuksena n. 4 sekun‐
tia.
Poista käytöstä samalla menettelyta‐
valla kuin yllä on kuvattu. f ei vilku,
kun toiminto poistetaan käytöstä.
Päiväajovalot
Päiväajovalot parantavat auton näky‐
vyyttä päivänvalossa.
Ne kytkeytyvät päälle automaatti‐
sesti, kun sytytysvirta on kytkettynä.
Jos autossa on valoautomatiikka, jär‐ jestelmä vaihtaa automaattisesti päi‐
väajovalojen ja lähi-/kaukovalojen vä‐
lillä valaistusolosuhteista ja sadetun‐ nistinjärjestelmän antamista tiedoista
riippuen. Automaattinen valojen oh‐
jaus 3 139.
Mukautuvat ajovalot
Mukautuvat ajovalot ovat saatavina
vain bi-ksenon-ajovalojen yhtey‐
dessä. Valojen kantama, jakautumi‐
nen ja voimakkuus muuttuvat valais‐
tusolosuhteiden, sään ja tien tyypin
mukaan.
Kun valokatkaisin on asennossa
AUTO , kaikki valaistustoiminnot ovat
käytettävissä.

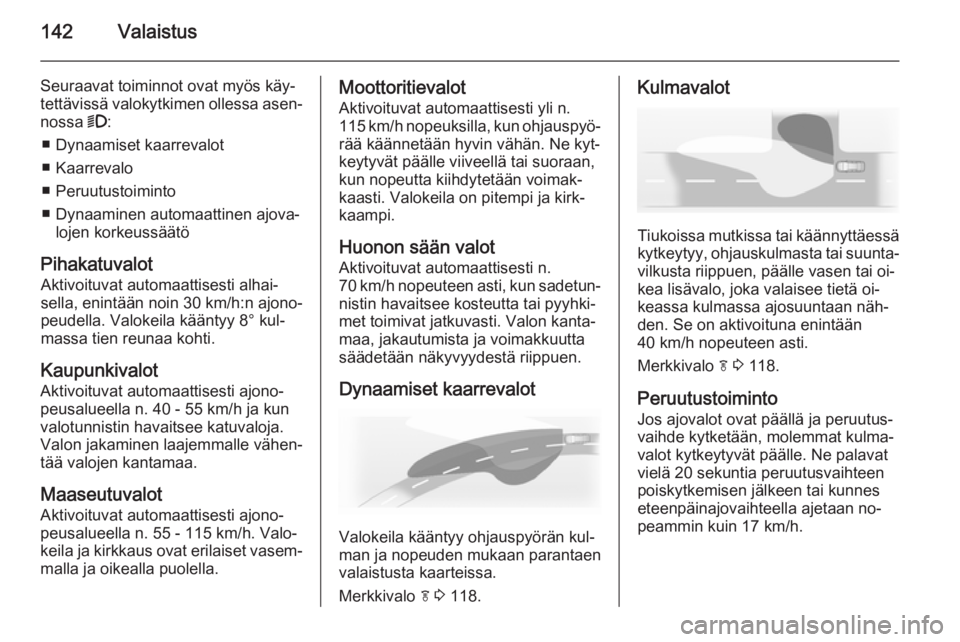

142Valaistus
Seuraavat toiminnot ovat myös käy‐
tettävissä valokytkimen ollessa asen‐
nossa 9:
■ Dynaamiset kaarrevalot
■ Kaarrevalo
■ Peruutustoiminto
■ Dynaaminen automaattinen ajova‐ lojen korkeussäätö
Pihakatuvalot Aktivoituvat automaattisesti alhai‐
sella, enintään noin 30 km/h:n ajono‐
peudella. Valokeila kääntyy 8° kul‐
massa tien reunaa kohti.
Kaupunkivalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 40 - 55 km/h ja kun
valotunnistin havaitsee katuvaloja.
Valon jakaminen laajemmalle vähen‐
tää valojen kantamaa.
Maaseutuvalot
Aktivoituvat automaattisesti ajono‐ peusalueella n. 55 - 115 km/h. Valo‐
keila ja kirkkaus ovat erilaiset vasem‐ malla ja oikealla puolella.Moottoritievalot
Aktivoituvat automaattisesti yli n.
115 km/h nopeuksilla, kun ohjauspyö‐
rää käännetään hyvin vähän. Ne kyt‐
keytyvät päälle viiveellä tai suoraan, kun nopeutta kiihdytetään voimak‐
kaasti. Valokeila on pitempi ja kirk‐ kaampi.
Huonon sään valot Aktivoituvat automaattisesti n.
70 km/h nopeuteen asti, kun sadetun‐
nistin havaitsee kosteutta tai pyyhki‐
met toimivat jatkuvasti. Valon kanta‐
maa, jakautumista ja voimakkuutta
säädetään näkyvyydestä riippuen.
Dynaamiset kaarrevalot
Valokeila kääntyy ohjauspyörän kul‐
man ja nopeuden mukaan parantaen valaistusta kaarteissa.
Merkkivalo f 3 118.
Kulmavalot
Tiukoissa mutkissa tai käännyttäessä
kytkeytyy, ohjauskulmasta tai suunta‐
vilkusta riippuen, päälle vasen tai oi‐
kea lisävalo, joka valaisee tietä oi‐
keassa kulmassa ajosuuntaan näh‐
den. Se on aktivoituna enintään
40 km/h nopeuteen asti.
Merkkivalo f 3 118.
Peruutustoiminto
Jos ajovalot ovat päällä ja peruutus‐
vaihde kytketään, molemmat kulma‐
valot kytkeytyvät päälle. Ne palavat
vielä 20 sekuntia peruutusvaihteen
poiskytkemisen jälkeen tai kunnes
eteenpäinajovaihteella ajetaan no‐
peammin kuin 17 km/h.

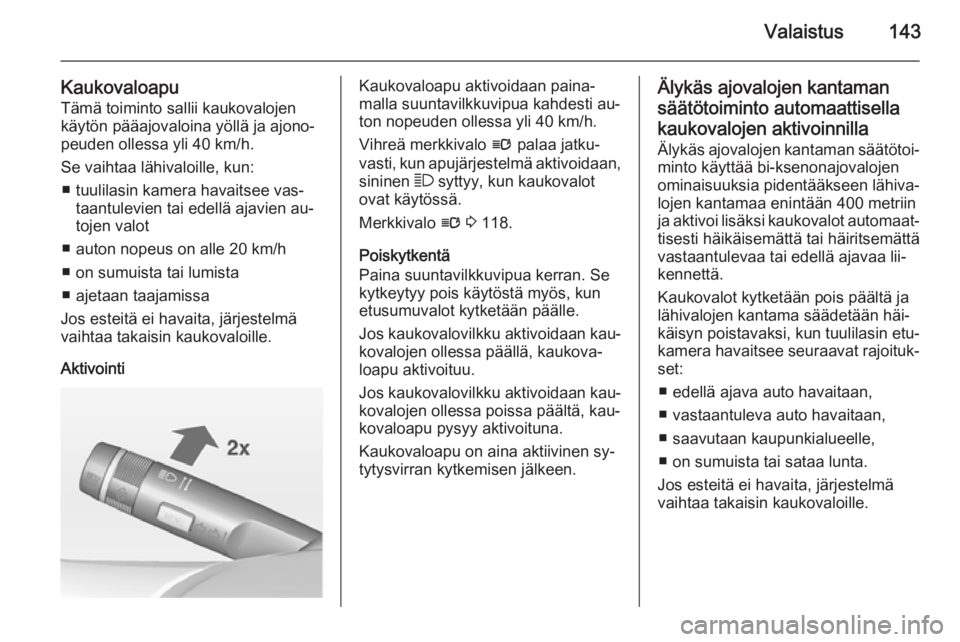

Valaistus143
KaukovaloapuTämä toiminto sallii kaukovalojen
käytön pääajovaloina yöllä ja ajono‐
peuden ollessa yli 40 km/h.
Se vaihtaa lähivaloille, kun: ■ tuulilasin kamera havaitsee vas‐ taantulevien tai edellä ajavien au‐
tojen valot
■ auton nopeus on alle 20 km/h
■ on sumuista tai lumista
■ ajetaan taajamissa
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.
AktivointiKaukovaloapu aktivoidaan paina‐
malla suuntavilkkuvipua kahdesti au‐
ton nopeuden ollessa yli 40 km/h.
Vihreä merkkivalo l palaa jatku‐
vasti, kun apujärjestelmä aktivoidaan,
sininen 7 syttyy, kun kaukovalot
ovat käytössä.
Merkkivalo l 3 118.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Jos kaukovalovilkku aktivoidaan kau‐ kovalojen ollessa päällä, kaukova‐loapu aktivoituu.
Jos kaukovalovilkku aktivoidaan kau‐
kovalojen ollessa poissa päältä, kau‐
kovaloapu pysyy aktivoituna.
Kaukovaloapu on aina aktiivinen sy‐
tytysvirran kytkemisen jälkeen.Älykäs ajovalojen kantaman
säätötoiminto automaattisella kaukovalojen aktivoinnilla Älykäs ajovalojen kantaman säätötoi‐
minto käyttää bi-ksenonajovalojen
ominaisuuksia pidentääkseen lähiva‐
lojen kantamaa enintään 400 metriin ja aktivoi lisäksi kaukovalot automaat‐
tisesti häikäisemättä tai häiritsemättä
vastaantulevaa tai edellä ajavaa lii‐
kennettä.
Kaukovalot kytketään pois päältä ja
lähivalojen kantama säädetään häi‐
käisyn poistavaksi, kun tuulilasin etu‐
kamera havaitsee seuraavat rajoituk‐
set:
■ edellä ajava auto havaitaan,
■ vastaantuleva auto havaitaan,
■ saavutaan kaupunkialueelle,
■ on sumuista tai sataa lunta.
Jos esteitä ei havaita, järjestelmä
vaihtaa takaisin kaukovaloille.

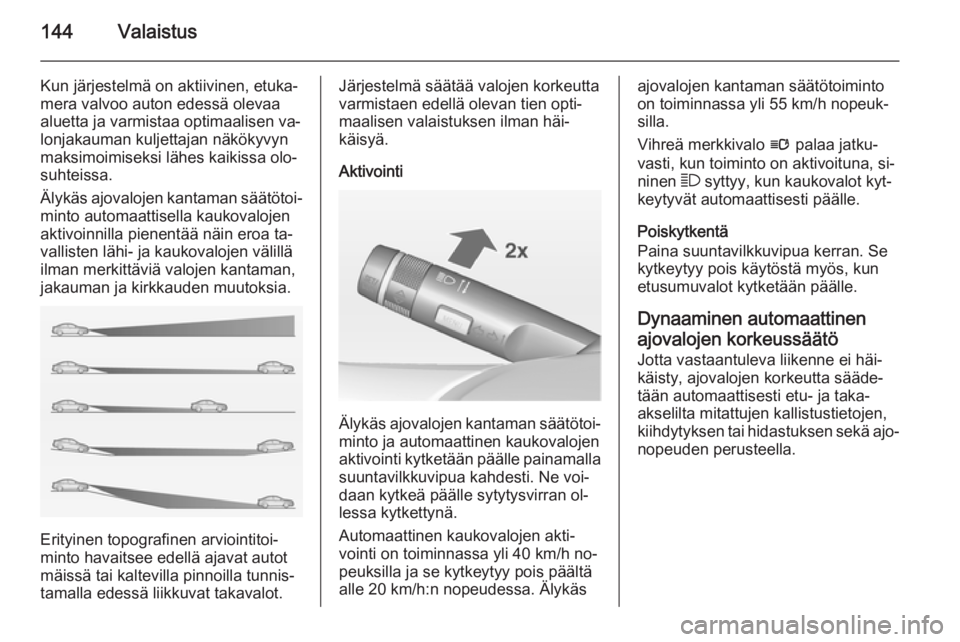

144Valaistus
Kun järjestelmä on aktiivinen, etuka‐
mera valvoo auton edessä olevaa
aluetta ja varmistaa optimaalisen va‐
lonjakauman kuljettajan näkökyvyn
maksimoimiseksi lähes kaikissa olo‐
suhteissa.
Älykäs ajovalojen kantaman säätötoi‐ minto automaattisella kaukovalojen
aktivoinnilla pienentää näin eroa ta‐
vallisten lähi- ja kaukovalojen välillä
ilman merkittäviä valojen kantaman,
jakauman ja kirkkauden muutoksia.
Erityinen topografinen arviointitoi‐
minto havaitsee edellä ajavat autot
mäissä tai kaltevilla pinnoilla tunnis‐
tamalla edessä liikkuvat takavalot.
Järjestelmä säätää valojen korkeutta
varmistaen edellä olevan tien opti‐ maalisen valaistuksen ilman häi‐
käisyä.
Aktivointi
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.
Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, si‐
ninen 7 syttyy, kun kaukovalot kyt‐
keytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen ajovalojen korkeussäätö Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.

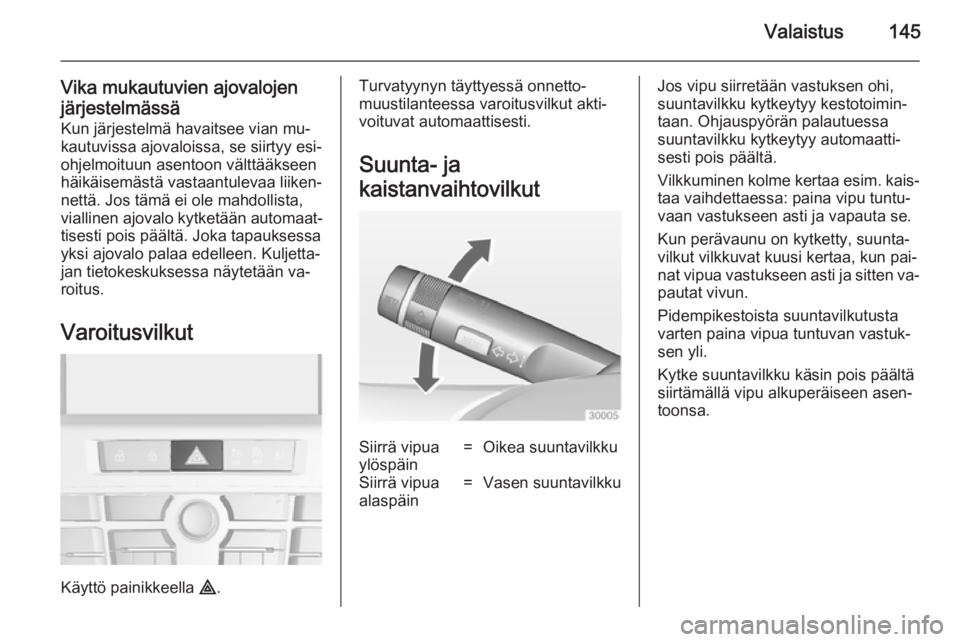

Valaistus145
Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐ tisesti pois päältä. Joka tapauksessayksi ajovalo palaa edelleen. Kuljetta‐
jan tietokeskuksessa näytetään va‐
roitus.
Varoitusvilkut
Käyttö painikkeella ¨.
Turvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin=Oikea suuntavilkkuSiirrä vipua
alaspäin=Vasen suuntavilkkuJos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkkuminen kolme kertaa esim. kais‐ taa vaihdettaessa: paina vipu tuntu‐
vaan vastukseen asti ja vapauta se.
Kun perävaunu on kytketty, suunta‐
vilkut vilkkuvat kuusi kertaa, kun pai‐
nat vipua vastukseen asti ja sitten va‐
pautat vivun.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.

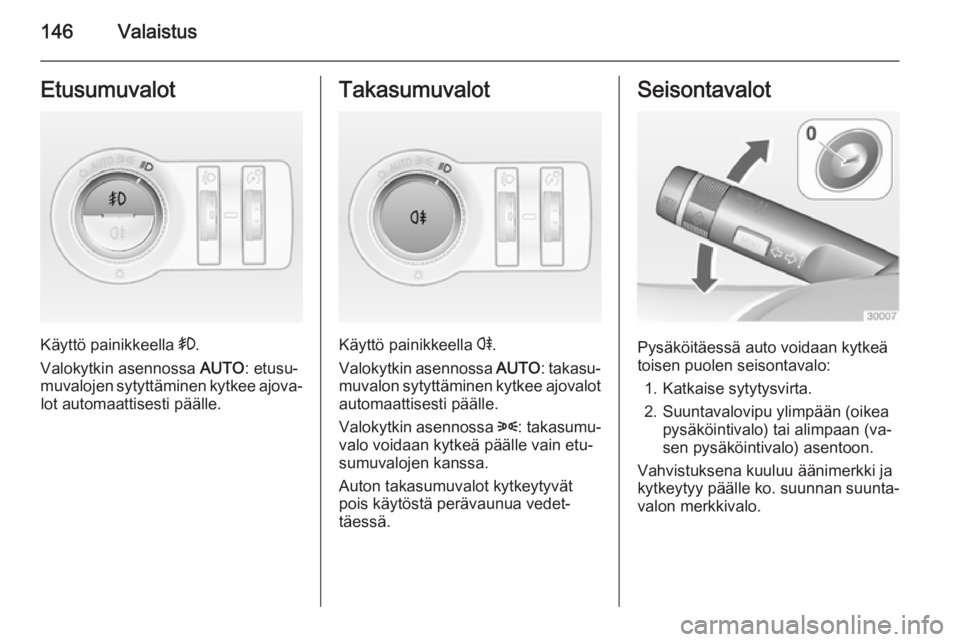

146ValaistusEtusumuvalot
Käyttö painikkeella >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käyttö painikkeella r.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.
Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.

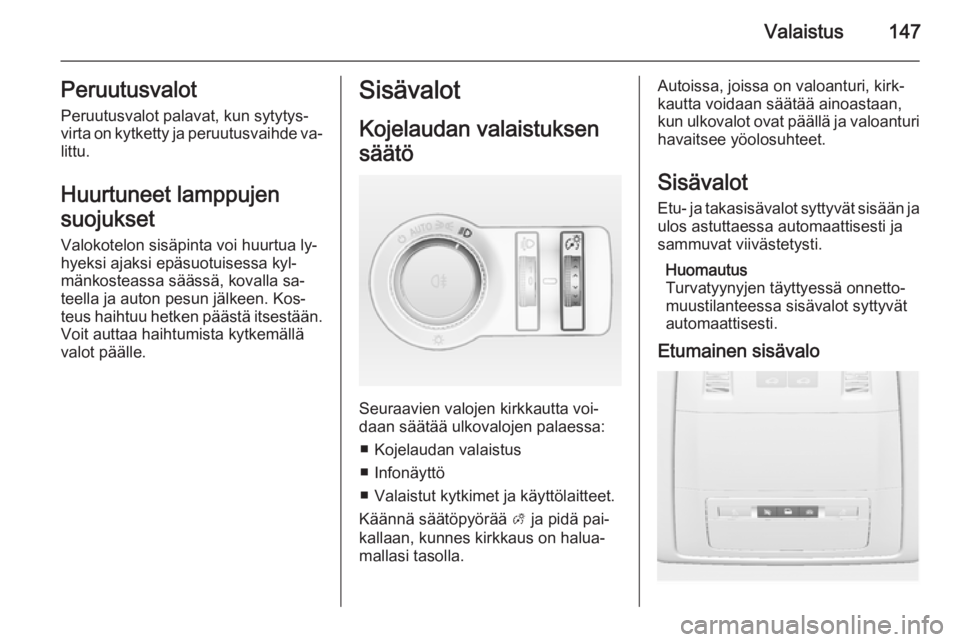

Valaistus147Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐ littu.
Huurtuneet lamppujen
suojukset Valokotelon sisäpinta voi huurtua ly‐
hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään.
Voit auttaa haihtumista kytkemällä
valot päälle.Sisävalot
Kojelaudan valaistuksen säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
■ Kojelaudan valaistus
■ Infonäyttö
■ Valaistut kytkimet ja käyttölaitteet.
Käännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot Etu- ja takasisävalot syttyvät sisään jaulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.
Etumainen sisävalo

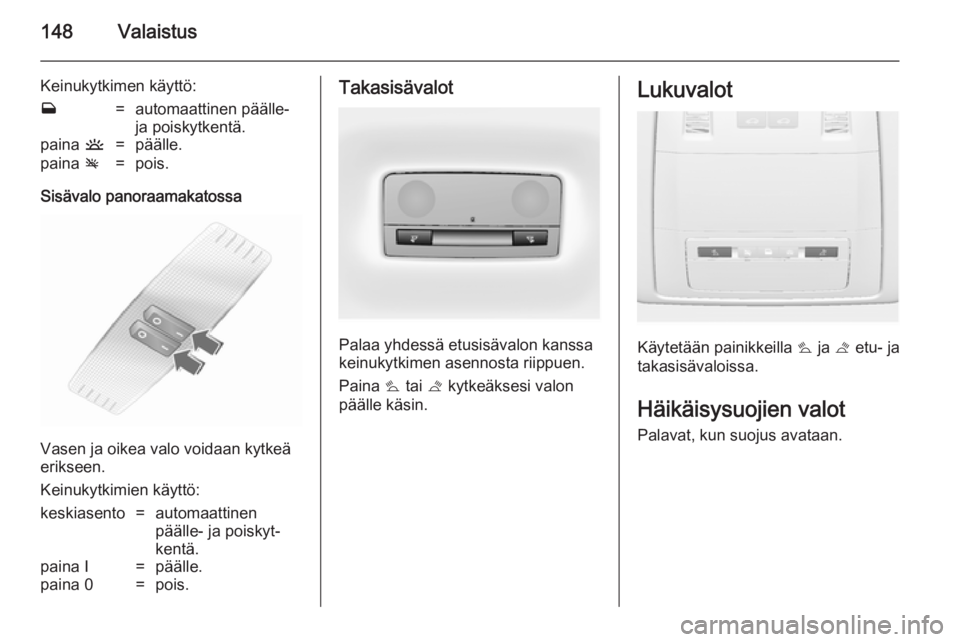

148Valaistus
Keinukytkimen käyttö:w=automaattinen päälle-
ja poiskytkentä.paina u=päälle.paina v=pois.
Sisävalo panoraamakatossa
Vasen ja oikea valo voidaan kytkeä
erikseen.
Keinukytkimien käyttö:
keskiasento=automaattinen
päälle- ja poiskyt‐
kentä.paina I=päälle.paina 0=pois.Takasisävalot
Palaa yhdessä etusisävalon kanssa
keinukytkimen asennosta riippuen.
Paina s tai t kytkeäksesi valon
päälle käsin.
Lukuvalot
Käytetään painikkeilla s ja t etu- ja
takasisävaloissa.
Häikäisysuojien valot Palavat, kun suojus avataan.
