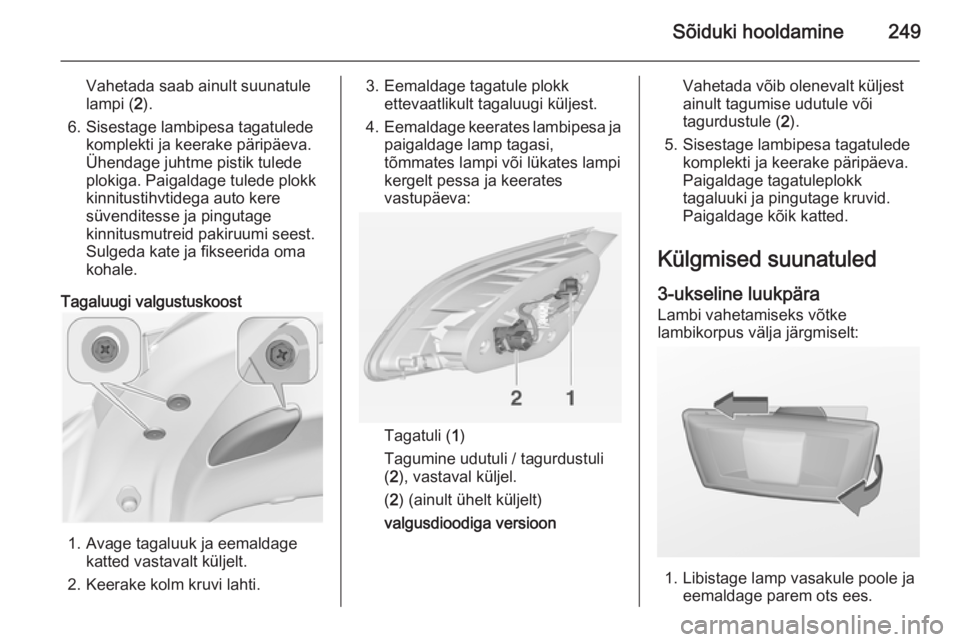

Sõiduki hooldamine249
Vahetada saab ainult suunatule
lampi ( 2).
6. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Ühendage juhtme pistik tulede
plokiga. Paigaldage tulede plokk
kinnitustihvtidega auto kere
süvenditesse ja pingutage
kinnitusmutreid pakiruumi seest.
Sulgeda kate ja fikseerida oma
kohale.
Tagaluugi valgustuskoost
1. Avage tagaluuk ja eemaldage katted vastavalt küljelt.
2. Keerake kolm kruvi lahti.
3. Eemaldage tagatule plokk ettevaatlikult tagaluugi küljest.
4. Eemaldage keerates lambipesa ja
paigaldage lamp tagasi,
tõmmates lampi või lükates lampi
kergelt pessa ja keerates
vastupäeva:
Tagatuli ( 1)
Tagumine udutuli / tagurdustuli
( 2 ), vastaval küljel.
( 2 ) (ainult ühelt küljelt)
valgusdioodiga versioon
Vahetada võib olenevalt küljest
ainult tagumise udutule või
tagurdustule ( 2).
5. Sisestage lambipesa tagatulede komplekti ja keerake päripäeva.
Paigaldage tagatuleplokk
tagaluuki ja pingutage kruvid.
Paigaldage kõik katted.
Külgmised suunatuled
3-ukseline luukpära Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.

250Sõiduki hooldamine
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
5-ukseline luukpära, 4-ukseline järskpära, Sports Tourer
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lamp vasakule poole ja eemaldage parem ots ees.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.

Sõiduki hooldamine251
4. Sisestage lambipesa ja keerakeseda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.
2. Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Sisevalgustid Salongivalgusti,
lugemisvalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Pakiruumi valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlauavalgustus Lambid tuleb lasta vahetada
hooldustöökojas.

252Sõiduki hooldamineElektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ■ mootoriruumi esiosas vasakul
■ vasakpoolse rooliga sõidukitel salongis panipaiga taga või
parempoolse rooliga sõidukitel
kindalaeka taga
■ pakiruumi vasakpoolses osas katte
taga.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.

Sõiduki hooldamine253Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Avage kaas ja keerake see lõpuni
üles. Eemaldage kaas, tõmmates
seda otse üles.
NrVooluahel1Mootori juhtplokk2Lambdaandur3Kütuse sissepritse, süütesüs‐
teem4Kütuse sissepritse, süütesüs‐
teem5–6Peeglisoojendus, vargusvastane
alarmsüsteem7Ventilaatorite juhtimine, mootori
juhtplokk, käigukasti juhtplokk8Lambdaandur, mootori jahutus9Tagaakna andur10Sõiduki aku andur11Pakiruumi kaane vabastamine12Kohanduvad esituled, tulede
automaatjuhtimine13Blokeerimisvastane pidurisüs‐
teem (ABS)14Tagaklaasipuhasti15Mootori juhtplokk

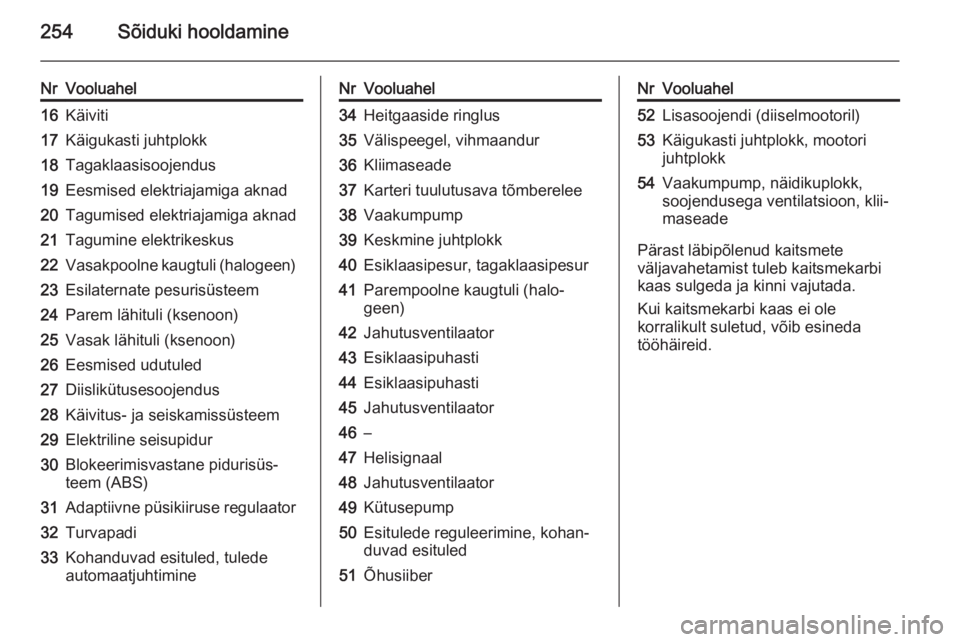

254Sõiduki hooldamine
NrVooluahel16Käiviti17Käigukasti juhtplokk18Tagaklaasisoojendus19Eesmised elektriajamiga aknad20Tagumised elektriajamiga aknad21Tagumine elektrikeskus22Vasakpoolne kaugtuli (halogeen)23Esilaternate pesurisüsteem24Parem lähituli (ksenoon)25Vasak lähituli (ksenoon)26Eesmised udutuled27Diislikütusesoojendus28Käivitus- ja seiskamissüsteem29Elektriline seisupidur30Blokeerimisvastane pidurisüs‐
teem (ABS)31Adaptiivne püsikiiruse regulaator32Turvapadi33Kohanduvad esituled, tulede
automaatjuhtimineNrVooluahel34Heitgaaside ringlus35Välispeegel, vihmaandur36Kliimaseade37Karteri tuulutusava tõmberelee38Vaakumpump39Keskmine juhtplokk40Esiklaasipesur, tagaklaasipesur41Parempoolne kaugtuli (halo‐
geen)42Jahutusventilaator43Esiklaasipuhasti44Esiklaasipuhasti45Jahutusventilaator46–47Helisignaal48Jahutusventilaator49Kütusepump50Esitulede reguleerimine, kohan‐ duvad esituled51ÕhusiiberNrVooluahel52Lisasoojendi (diiselmootoril)53Käigukasti juhtplokk, mootori
juhtplokk54Vaakumpump, näidikuplokk,
soojendusega ventilatsioon, klii‐
maseade
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

Sõiduki hooldamine255Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada kate ja pöörata see alla.
NrVooluahel1Näidikud2Välistuled, kere juhtplokk3Välistuled, kere juhtplokk4Infotainment-süsteem5Infotainment-süsteem, näidik6Pistikupesa, sigaretisüütel7Pistikupesa8Vasak lähituli, kere juhtplokk9Parem lähituli, kere juhtplokk,
turvapadjamoodul10Ukselukud, kere juhtplokk11Siseventilaator12–13–14Diagnostikapistik15Turvapadi16Pistikupesa17Kliimaseadmesüsteem18Logistika

256Sõiduki hooldamine
NrVooluahel19Kere juhtmoodul20Kere juhtmoodul21Näidikuplokk, vargusvastane
alarmsüsteem22Süüteandur23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi pistikupesa (kui pole
pakiruumi kaitsmekarpi) (ainult
Sport-toureri puhul)
Pakiruumi kaitsmekarp
3-ukseline luukpära, 5-ukseline
luukpära
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Sport-tourer Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.Keerata kate alla ja eemaldada.
Eemaldada kate.

Sõiduki hooldamine257
Kaitsmete ülesandedNrVooluahel1–2Haagise pistikupesa3Parkimisabi4–5–6–7Elektriajamiga iste8–9–10–11Haagisemoodul, haagise pistiku‐pesa12Haagisemoodul13Haagise pistikupesa14Tagaiste, elektriajamiga kokku‐
pööramine15–16Sisepeegel, tahavaatekaamera17Pistikupesa18–NrVooluahel19Rooliratta soojendus20Katuseluuk21Soojendusega esiistmed22–23–24–25–26–27–28–29–30–31Võimendi, ülimadalsageduskõlar32Aktiivamortisaatorite süsteem,
sõidurealt lahkumise hoiatus

258Sõiduki hooldamine
Paigaldamisel vajutage kattevari
kummist tihendusrõngastesse, et
saavutada maksimaalne
hoidmisvõime.
Sõiduki tööriistad
Tööriistad Rehviparanduskomplektiga
sõidukid Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all.3- ja 5-ukseline luukpäraSports Tourer ja 4-ukseline järskpära
Tagakandurisüsteemiga versioonil
3 65 asuvad rehviparanduskomplekt,
kruvikeeraja ja pukseerimisaas
eesmise kaassõitjaistme all sahtlis
3 63.
