Važiavimas ir naudojimas209
Pastaba
Prieš pirmą kartą naudojantis
pažangiąja statymo pagalba,
automobiliu turi būti pavažiuota bent
40 km, kad sistema automatiškai
susikalibruotų.

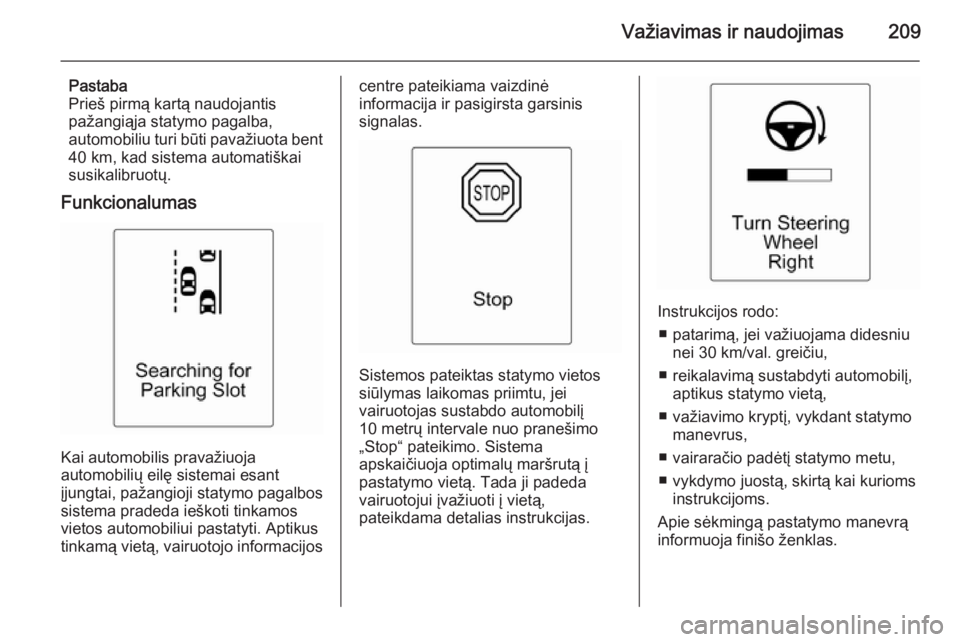

Funkcionalumas
Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį
10 metrų intervale nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.
Instrukcijos rodo:
■ patarimą, jei važiuojama didesniu nei 30 km/val. greičiu,
■ reikalavimą sustabdyti automobilį, aptikus statymo vietą,
■ važiavimo kryptį, vykdant statymo manevrus,
■ vairaračio padėtį statymo metu,
■ vykdymo juostą, skirtą kai kurioms instrukcijoms.

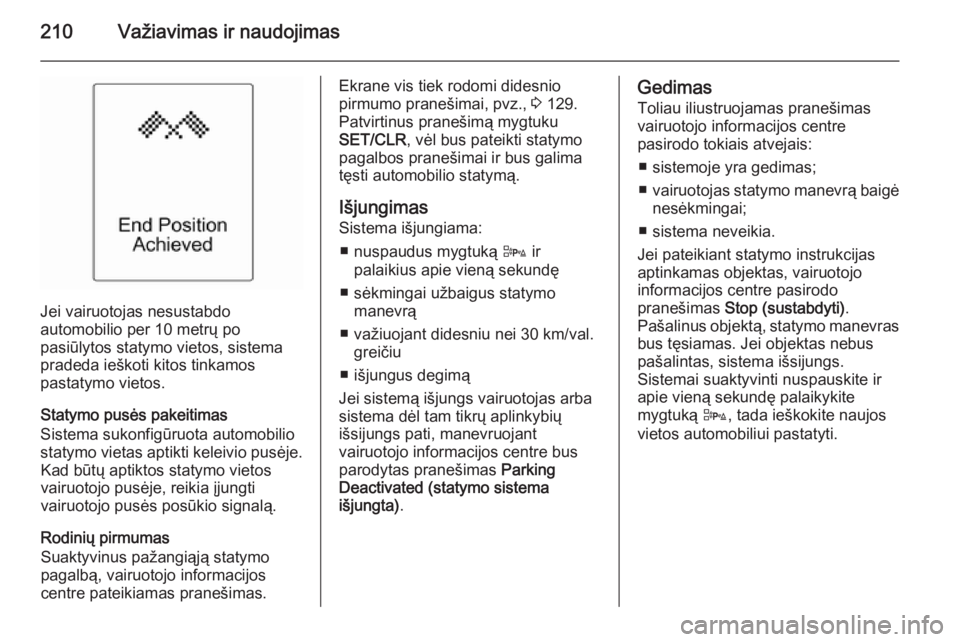

Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.

210Važiavimas ir naudojimas
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema
pradeda ieškoti kitos tinkamos
pastatymo vietos.
Statymo pusės pakeitimas
Sistema sukonfigūruota automobilio
statymo vietas aptikti keleivio pusėje. Kad būtų aptiktos statymo vietos
vairuotojo pusėje, reikia įjungti
vairuotojo pusės posūkio signalą.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo
pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Ekrane vis tiek rodomi didesnio
pirmumo pranešimai, pvz., 3 129.
Patvirtinus pranešimą mygtuku
SET/CLR , vėl bus pateikti statymo
pagalbos pranešimai ir bus galima tęsti automobilio statymą.
Išjungimas Sistema išjungiama:
■ nuspaudus mygtuką D ir
palaikius apie vieną sekundę
■ sėkmingai užbaigus statymo manevrą
■ važiuojant didesniu nei 30 km/val. greičiu
■ išjungus degimą
Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus parodytas pranešimas Parking
Deactivated (statymo sistema
išjungta) .Gedimas
Toliau iliustruojamas pranešimas
vairuotojo informacijos centre
pasirodo tokiais atvejais:
■ sistemoje yra gedimas;
■ vairuotojas statymo manevrą baigė
nesėkmingai;
■ sistema neveikia.
Jei pateikiant statymo instrukcijas aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (sustabdyti) .
Pašalinus objektą, statymo manevras bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite
mygtuką D, tada ieškokite naujos
vietos automobiliui pastatyti.

Važiavimas ir naudojimas211
Svarbūs patarimai apie statymo
pagalbos sistemų naudojimą9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali sugadinti apatinę buferio dalį.
Įspėjimas
Jutiklio veikimas gali susilpnėti, jei jis bus padengtas, pvz., ledu ar
sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Specialios sąlygos taikomos, jeiįtraukiamos aukštesnės
transporto priemonės (pvz.,
visureigiai, mikroautobusiukai,
furgonai). Objekto aptikimas
viršutinėje automobilio dalyje nėra užtikrinamas.
Mažo skersmens objektai,
pavyzdžiui, siauri objektai ar
minkštos medžiagos, gali nebūti
aptinkami sistemos.
Statymo pagalba neaptiks
objektų, esančių už jos veikimo
diapazono ribų.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar mechaniniai trikdžiai.
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Šoninės „aklosios“ zonos
perspėjimas Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje,
automobilio kairiame ir dešiniame šonuose.

212Važiavimas ir naudojimas9Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka: ■ Automobilių už „aklosios zonos“, kurie greitai artėja iki
jos.
■ Pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.

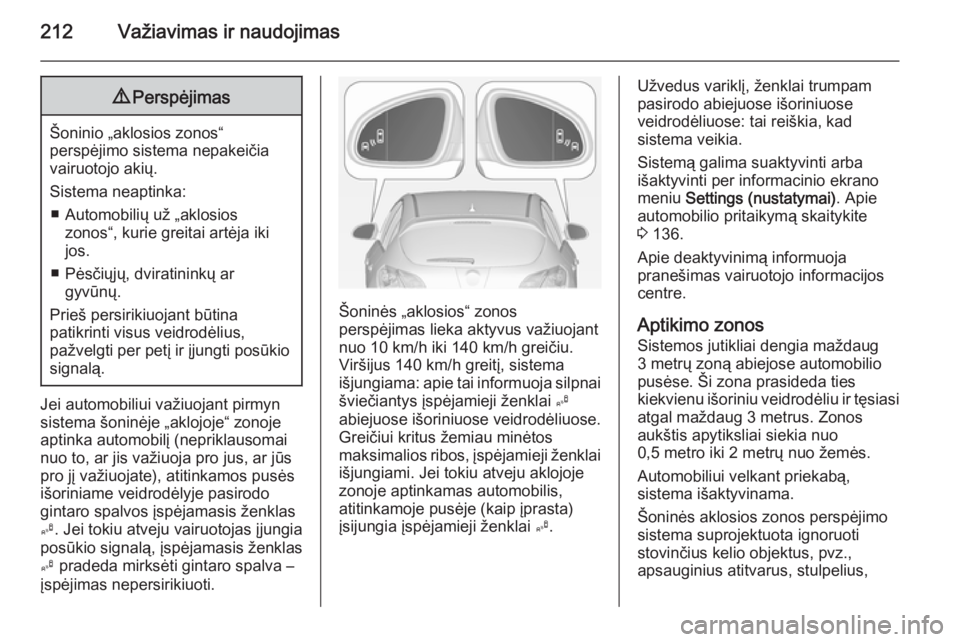

Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs
pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
gintaro spalvos įspėjamasis ženklas
B . Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti gintaro spalva –
įspėjimas nepersirikiuoti.
Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant
nuo 10 km/h iki 140 km/h greičiu.
Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Sistemą galima suaktyvinti arba
išaktyvinti per informacinio ekrano
meniu Settings (nustatymai) . Apie
automobilio pritaikymą skaitykite 3 136.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3 metrų zoną abiejose automobilio
pusėse. Ši zona prasideda ties
kiekvienu išoriniu veidrodėliu ir tęsiasi atgal maždaug 3 metrus. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,

Važiavimas ir naudojimas213
bortelius, sienas ir sijas. Pastatyti
automobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Gedimas
Normaliomis aplinkybėmis sistema
retkarčiais gali nepateikti reikiamų
perspėjimų.
Šoninės „aklosios“ zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,
šviežiu ar patižusiu sniegu arba ledu. Valymo instrukcijos 3 291.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas.
Kreipkitės į dirbtuves.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.
Galinio vaizdo kameros rodomas
vaizdas pateikiamas spalvotame
informaciniame ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir pažangiųjų statymo pagalbos jutiklių
stebėjimo lauką nepatenkantys
objektai (pvz., po bamperiu ar po
automobiliu) nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Funkcionalumas

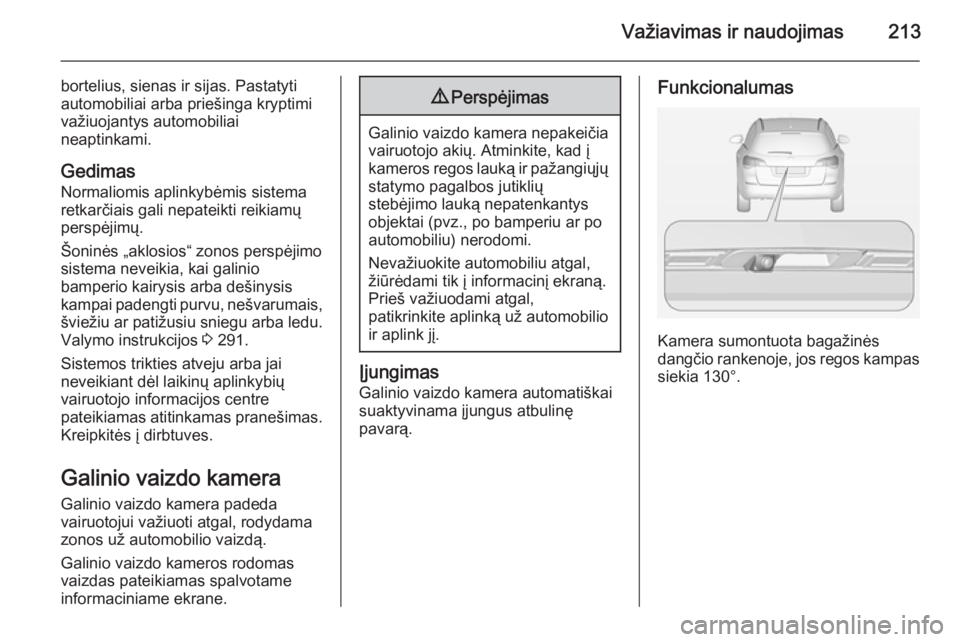

Kamera sumontuota bagažinės
dangčio rankenoje, jos regos kampas siekia 130°.

214Važiavimas ir naudojimas

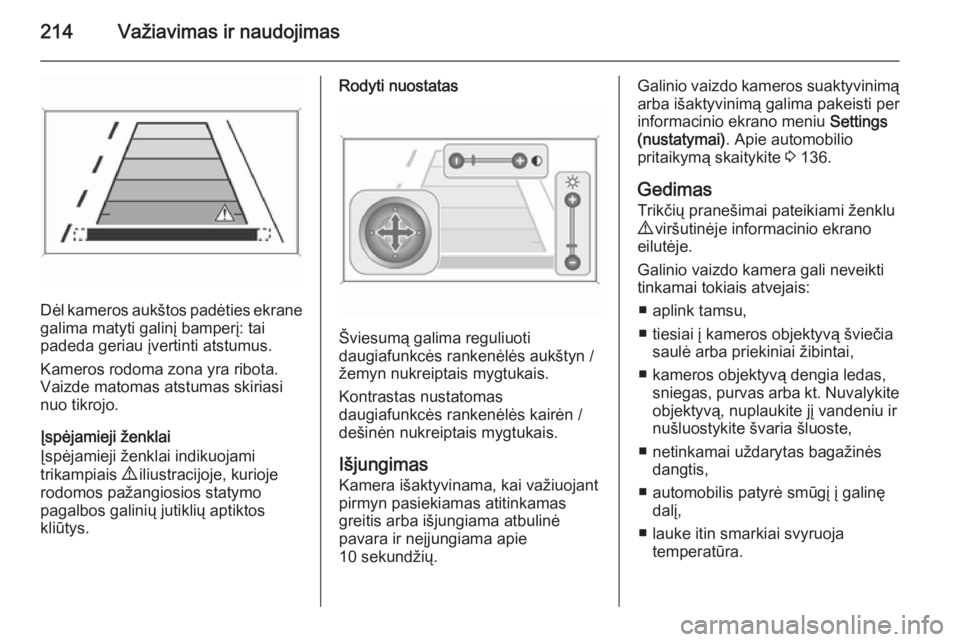

Dėl kameros aukštos padėties ekrane
galima matyti galinį bamperį: tai
padeda geriau įvertinti atstumus.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Rodyti nuostatas
Šviesumą galima reguliuoti
daugiafunkcės rankenėlės aukštyn /
žemyn nukreiptais mygtukais.
Kontrastas nustatomas
daugiafunkcės rankenėlės kairėn /
dešinėn nukreiptais mygtukais.
Išjungimas Kamera išaktyvinama, kai važiuojantpirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.
Galinio vaizdo kameros suaktyvinimą
arba išaktyvinimą galima pakeisti per
informacinio ekrano meniu Settings
(nustatymai) . Apie automobilio
pritaikymą skaitykite 3 136.
Gedimas
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
■ aplink tamsu,
■ tiesiai į kameros objektyvą šviečia saulė arba priekiniai žibintai,
■ kameros objektyvą dengia ledas, sniegas, purvas arba kt. Nuvalykite
objektyvą, nuplaukite jį vandeniu ir nušluostykite švaria šluoste,
■ netinkamai uždarytas bagažinės dangtis,
■ automobilis patyrė smūgį į galinę dalį,
■ lauke itin smarkiai svyruoja temperatūra.

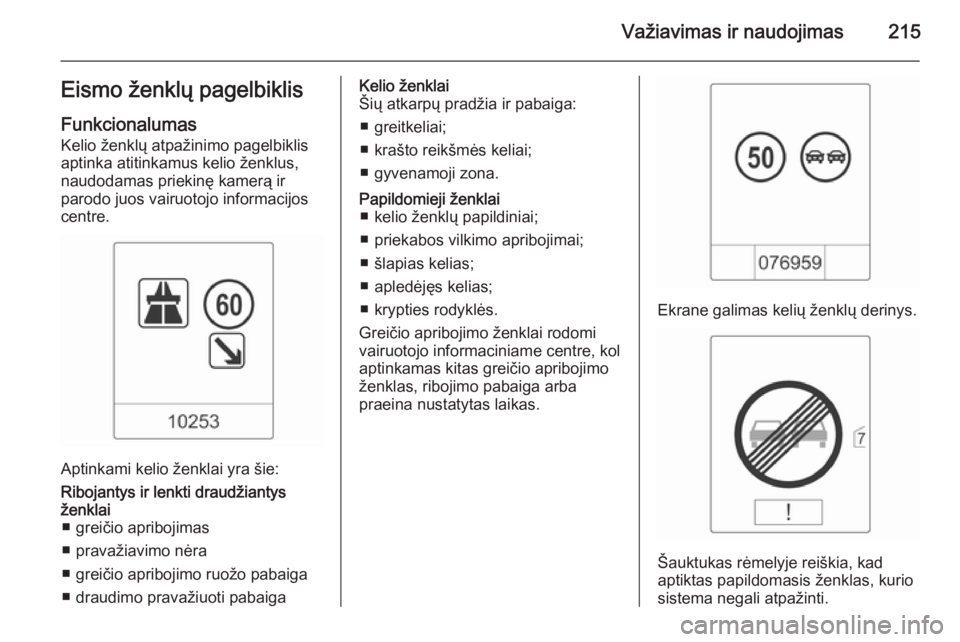

Važiavimas ir naudojimas215Eismo ženklų pagelbiklis
Funkcionalumas Kelio ženklų atpažinimo pagelbiklis
aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Aptinkami kelio ženklai yra šie:
Ribojantys ir lenkti draudžiantys
ženklai ■ greičio apribojimas
■ pravažiavimo nėra
■ greičio apribojimo ruožo pabaiga
■ draudimo pravažiuoti pabaigaKelio ženklai
Šių atkarpų pradžia ir pabaiga:
■ greitkeliai;
■ krašto reikšmės keliai;
■ gyvenamoji zona.Papildomieji ženklai ■ kelio ženklų papildiniai;
■ priekabos vilkimo apribojimai;
■ šlapias kelias;
■ apledėjęs kelias;
■ krypties rodyklės.
Greičio apribojimo ženklai rodomi vairuotojo informaciniame centre, kol
aptinkamas kitas greičio apribojimo
ženklas, ribojimo pabaiga arba
praeina nustatytas laikas.
Ekrane galimas kelių ženklų derinys.
Šauktukas rėmelyje reiškia, kad
aptiktas papildomasis ženklas, kurio sistema negali atpažinti.

216Važiavimas ir naudojimas
Sistema būna aktyvi iki 200 km/h
greičio (priklausomai nuo apšvietimo
sąlygų). Naktį sistema veikia iki
160 km/h greičio.
Kai tik greitis viršija 55 km/h, ekranas
nustatomas iš naujo, o kelio ženklų puslapio turinys išvalomas. Bus
rodoma kita atpažinto greičio
indikacija.

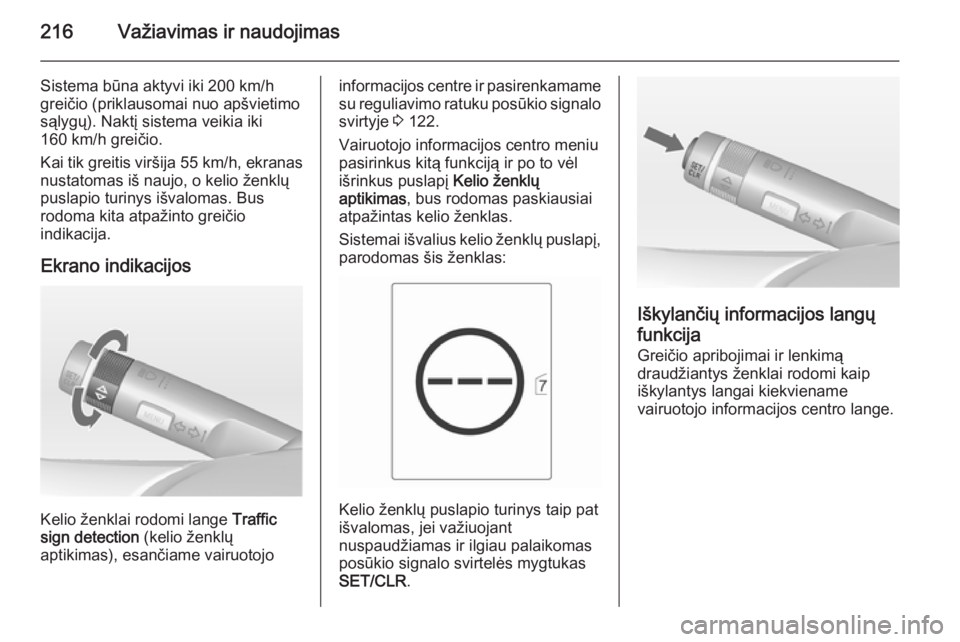

Ekrano indikacijos
Kelio ženklai rodomi lange Traffic
sign detection (kelio ženklų
aptikimas), esančiame vairuotojo
informacijos centre ir pasirenkamame
su reguliavimo ratuku posūkio signalo svirtyje 3 122.
Vairuotojo informacijos centro meniu pasirinkus kitą funkciją ir po to vėl
išrinkus puslapį Kelio ženklų
aptikimas , bus rodomas paskiausiai
atpažintas kelio ženklas.
Sistemai išvalius kelio ženklų puslapį, parodomas šis ženklas:
Kelio ženklų puslapio turinys taip pat
išvalomas, jei važiuojant
nuspaudžiamas ir ilgiau palaikomas
posūkio signalo svirtelės mygtukas
SET/CLR .
Iškylančių informacijos langų
funkcija
Greičio apribojimai ir lenkimą
draudžiantys ženklai rodomi kaip
iškylantys langai kiekviename
vairuotojo informacijos centro lange.

Važiavimas ir naudojimas217
Iškylančių informacijos langų funkcijągalima išjungti eismo ženklų
puslapyje, paspaudžiant posūkio
signalo svirties mygtuką SET/CLR.
Pasirodžius nuostatų puslapiui,
iškylančių langų funkcijai išjungti
reikia pasirinkti Off (išjungta). Vėl
suaktyvinkite pasirinkdami On
(Įjungta) . Įjungiant uždegimą
iškylančių langų funkcija būna
deaktyvinta.
Iškylantis langas vairuotojo
informacijos centre rodomas
maždaug 8 sekundes.
Gedimas
Pagalbinė kelio ženklų sistema gali
neveikti tinkamai, kai:
■ nėra švari priekinio stiklo sritis, kurioje įrengta priekinio vaizdo
kamera;
■ kelio ženklai visiškai arba iš dalies uždengti arba prastai pastebimi;
■ prastos oro sąlygos, pvz., smarkus lietus, sniegas, tiesioginiai saulės
spinduliai ar šešėliai. Tokiu atveju
ekrane bus rodoma No Traffic Sign
Detection due to Weather (dėl oro
neaptiktas joks kelio ženklas) ;■ kelio ženklai netinkamai pritvirtinti
arba apgadinti;
■ kelio ženklai neatitinka Vienos kelio
ženklų ir signalų konvencijos
(„Wiener Übereinkommen über
Straßenverkehrszeichen“).Įspėjimas
Sistema skirta padėti vairuotojui
išlaikyti nustatytą greičio ribą
pagal tam tikrus kelio ženklus.
Nemėginkite nepaisyti kelio
ženklų, kurių sistema nerodo.
Sistema neišskiria jokių kitų kelio
ženklų, išskyrus įprastus, kurie
gali nurodyti greičio apribojimo
ruožo pradžią arba pabaigą.
Neleiskite šiai specialiai funkcijai
patraukti jus į pavojus važiuojant.
Greitį visada reguliuokite
atsižvelgdami į kelio sąlygas.
Pagalbinės sistemos neatleidžia
vairuotojo nuo automobilio
valdymo atsakomybės.

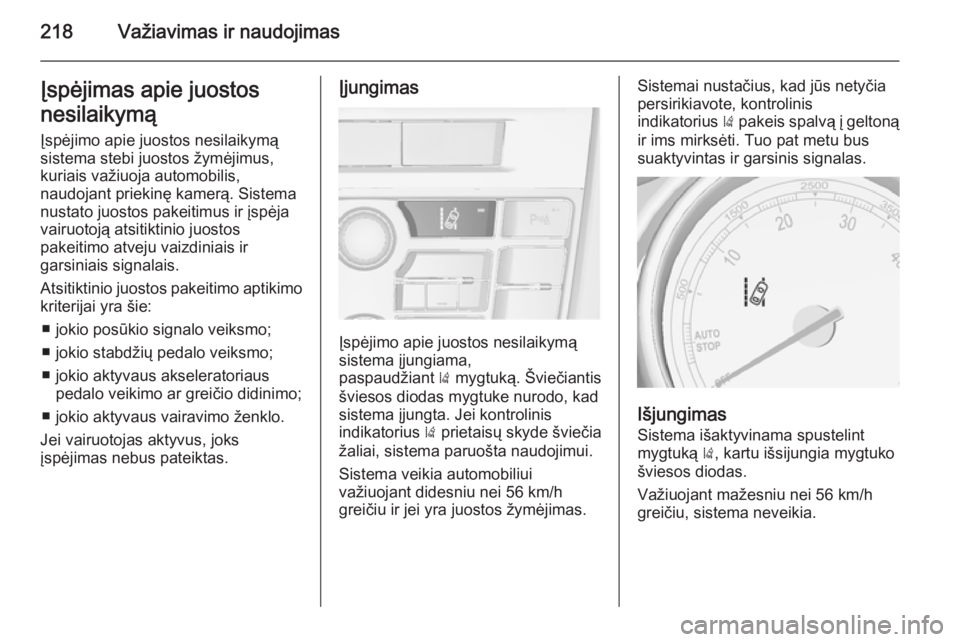

218Važiavimas ir naudojimasĮspėjimas apie juostos
nesilaikymą Įspėjimo apie juostos nesilaikymąsistema stebi juostos žymėjimus,
kuriais važiuoja automobilis,
naudojant priekinę kamerą. Sistema nustato juostos pakeitimus ir įspėja
vairuotoją atsitiktinio juostos
pakeitimo atveju vaizdiniais ir
garsiniais signalais.
Atsitiktinio juostos pakeitimo aptikimo kriterijai yra šie:
■ jokio posūkio signalo veiksmo;■ jokio stabdžių pedalo veiksmo;
■ jokio aktyvaus akseleratoriaus pedalo veikimo ar greičio didinimo;
■ jokio aktyvaus vairavimo ženklo.
Jei vairuotojas aktyvus, joks
įspėjimas nebus pateiktas.Įjungimas
Įspėjimo apie juostos nesilaikymą
sistema įjungiama,
paspaudžiant ) mygtuką. Šviečiantis
šviesos diodas mygtuke nurodo, kad
sistema įjungta. Jei kontrolinis
indikatorius ) prietaisų skyde šviečia
žaliai, sistema paruošta naudojimui.
Sistema veikia automobiliui
važiuojant didesniu nei 56 km/h
greičiu ir jei yra juostos žymėjimas.
Sistemai nustačius, kad jūs netyčia
persirikiavote, kontrolinis
indikatorius ) pakeis spalvą į geltoną
ir ims mirksėti. Tuo pat metu bus
suaktyvintas ir garsinis signalas.
Išjungimas
Sistema išaktyvinama spustelint
mygtuką ), kartu išsijungia mygtuko
šviesos diodas.
Važiuojant mažesniu nei 56 km/h
greičiu, sistema neveikia.
