OPEL ASTRA J 2014.5 Uporabniški priročnik

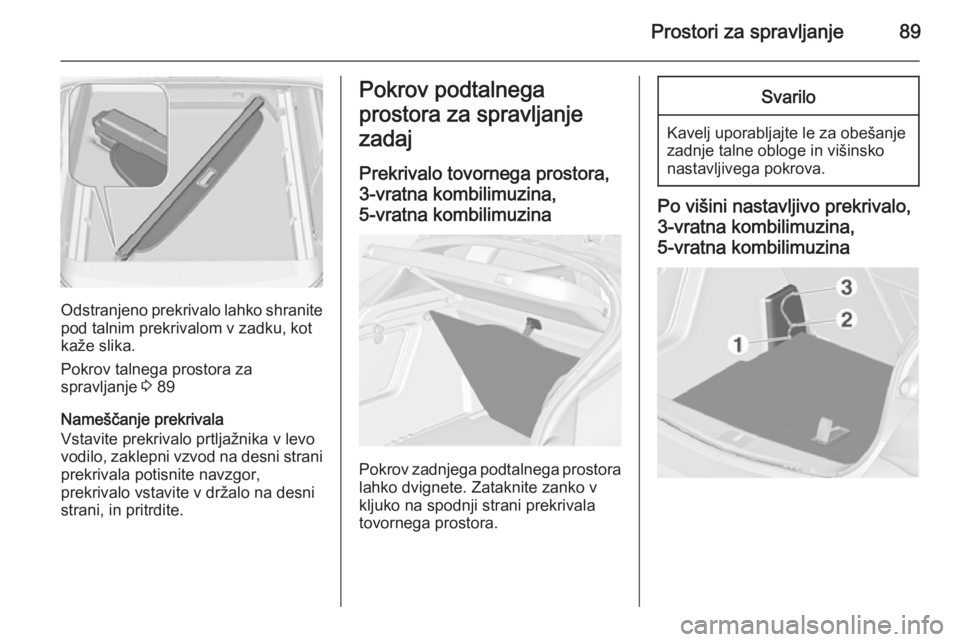

Prostori za spravljanje89
Odstranjeno prekrivalo lahko shranitepod talnim prekrivalom v zadku, kotkaže slika.
Pokrov talnega prostora za
spravljanje 3 89
Nameščanje prekrivala
Vstavite prekrivalo prtljažnika v levo
vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Pokrov podtalnega
prostora za spravljanje
zadaj
Prekrivalo tovornega prostora,
3-vratna kombilimuzina,
5-vratna kombilimuzina
Pokrov zadnjega podtalnega prostora lahko dvignete. Zataknite zanko v
kljuko na spodnji strani prekrivala
tovornega prostora.
Svarilo
Kavelj uporabljajte le za obešanje
zadnje talne obloge in višinsko
nastavljivega pokrova.
Po višini nastavljivo prekrivalo,
3-vratna kombilimuzina,
5-vratna kombilimuzina

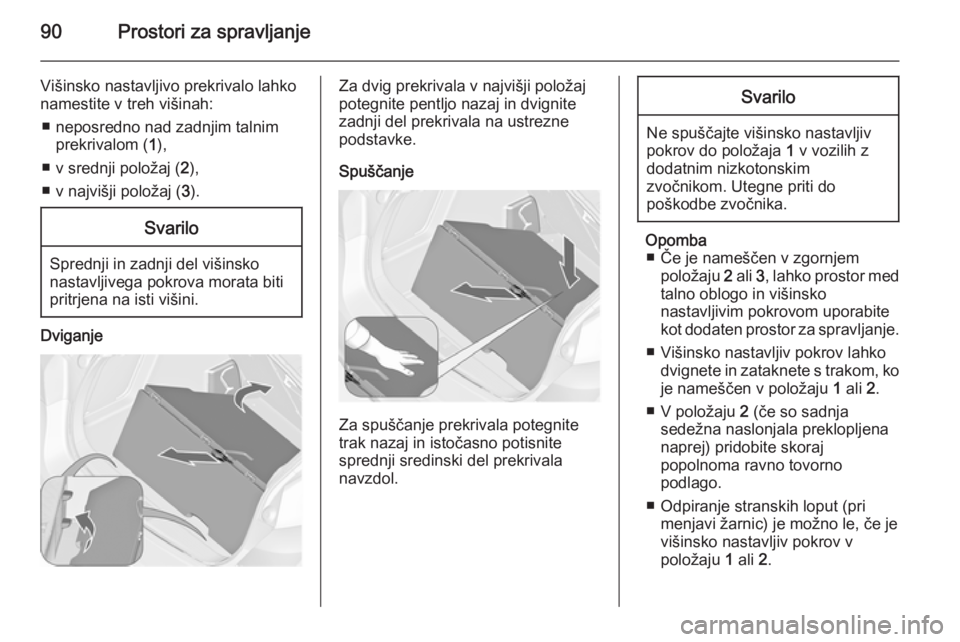

90Prostori za spravljanje
Višinsko nastavljivo prekrivalo lahko
namestite v treh višinah:
■ neposredno nad zadnjim talnim prekrivalom ( 1),
■ v srednji položaj ( 2),
■ v najvišji položaj ( 3).Svarilo
Sprednji in zadnji del višinsko
nastavljivega pokrova morata biti
pritrjena na isti višini.
Dviganje
Za dvig prekrivala v najvišji položaj
potegnite pentljo nazaj in dvignite zadnji del prekrivala na ustrezne
podstavke.
Spuščanje
Za spuščanje prekrivala potegnite
trak nazaj in istočasno potisnite
sprednji sredinski del prekrivala
navzdol.
Svarilo
Ne spuščajte višinsko nastavljiv pokrov do položaja 1 v vozilih z
dodatnim nizkotonskim
zvočnikom. Utegne priti do
poškodbe zvočnika.
Opomba ■ Če je nameščen v zgornjem položaju 2 ali 3, lahko prostor med
talno oblogo in višinsko
nastavljivim pokrovom uporabite
kot dodaten prostor za spravljanje.
■ Višinsko nastavljiv pokrov lahko dvignete in zataknete s trakom, koje nameščen v položaju 1 ali 2.
■ V položaju 2 (če so sadnja
sedežna naslonjala preklopljena naprej) pridobite skoraj
popolnoma ravno tovorno
podlago.
■ Odpiranje stranskih loput (pri menjavi žarnic) je možno le, če je
višinsko nastavljiv pokrov v
položaju 1 ali 2.

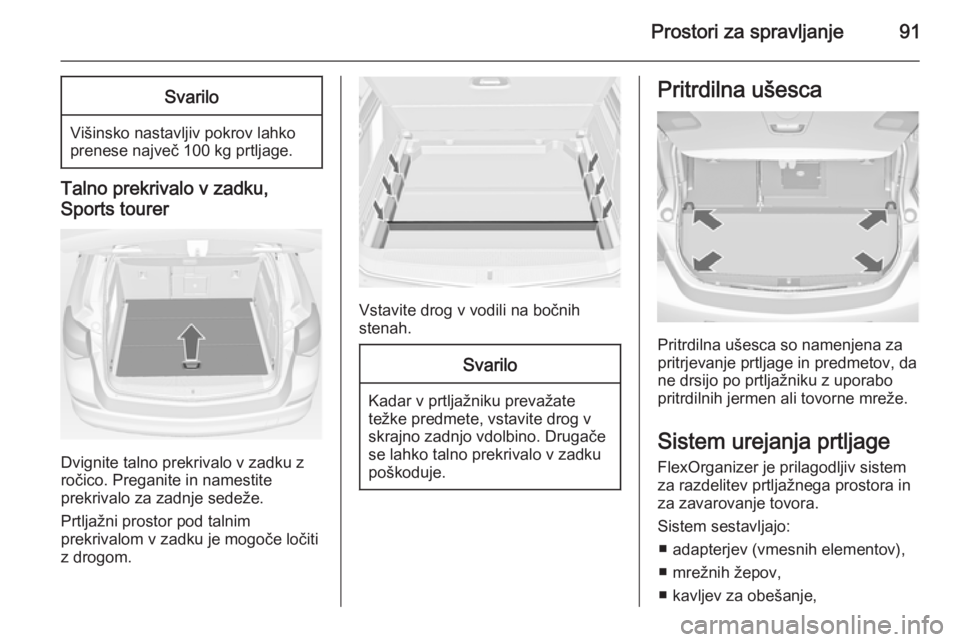

Prostori za spravljanje91Svarilo
Višinsko nastavljiv pokrov lahko
prenese največ 100 kg prtljage.
Talno prekrivalo v zadku,
Sports tourer
Dvignite talno prekrivalo v zadku z
ročico. Preganite in namestite
prekrivalo za zadnje sedeže.
Prtljažni prostor pod talnim
prekrivalom v zadku je mogoče ločiti
z drogom.
Vstavite drog v vodili na bočnih
stenah.
Svarilo
Kadar v prtljažniku prevažate
težke predmete, vstavite drog v
skrajno zadnjo vdolbino. Drugače
se lahko talno prekrivalo v zadku
poškoduje.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo: ■ adapterjev (vmesnih elementov),
■ mrežnih žepov,
■ kavljev za obešanje,

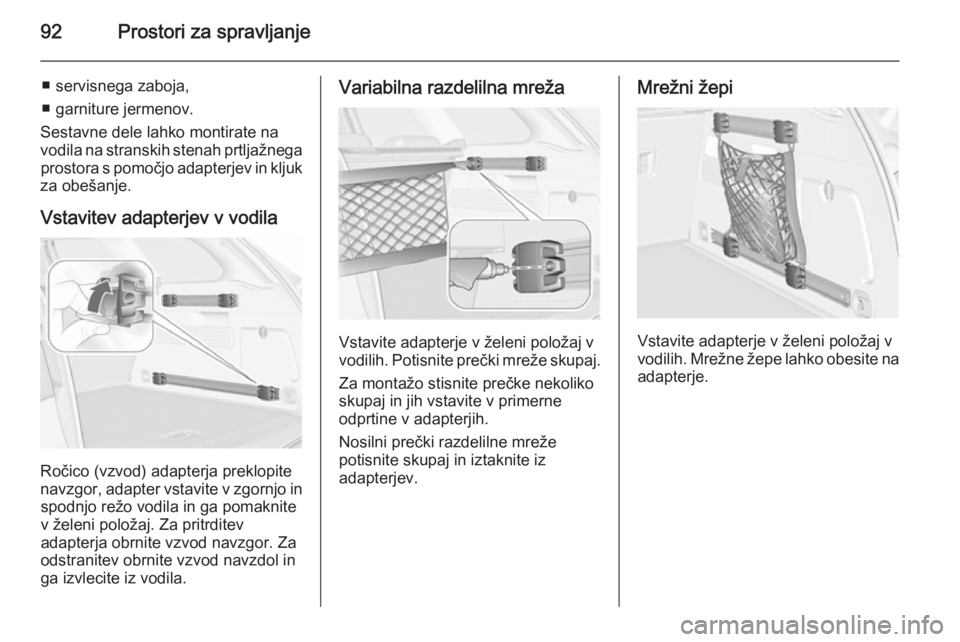

92Prostori za spravljanje
■ servisnega zaboja,
■ garniture jermenov.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega prostora s pomočjo adapterjev in kljuk
za obešanje.
Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.
Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.

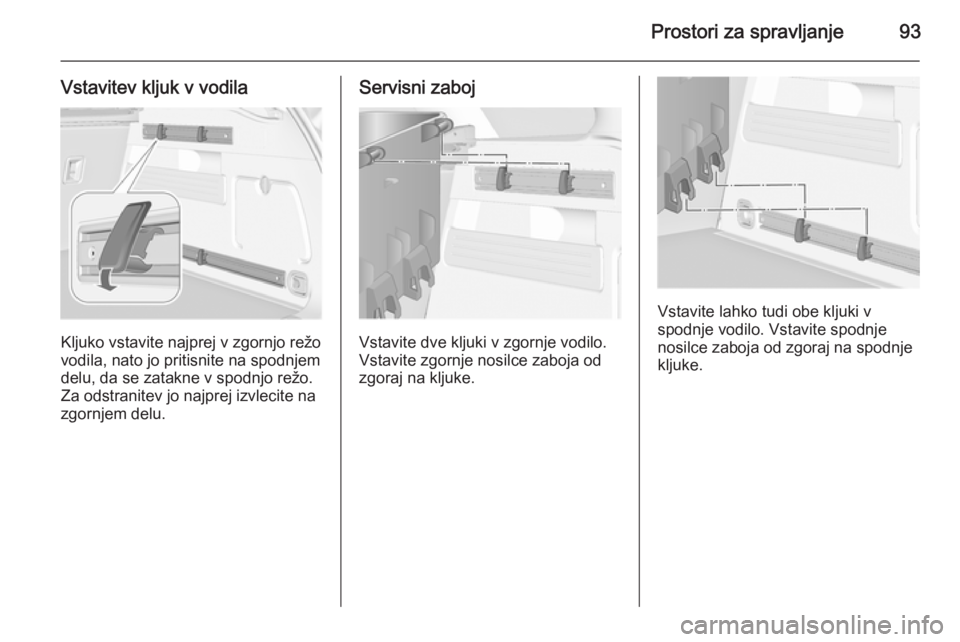

Prostori za spravljanje93
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.
Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.
Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.

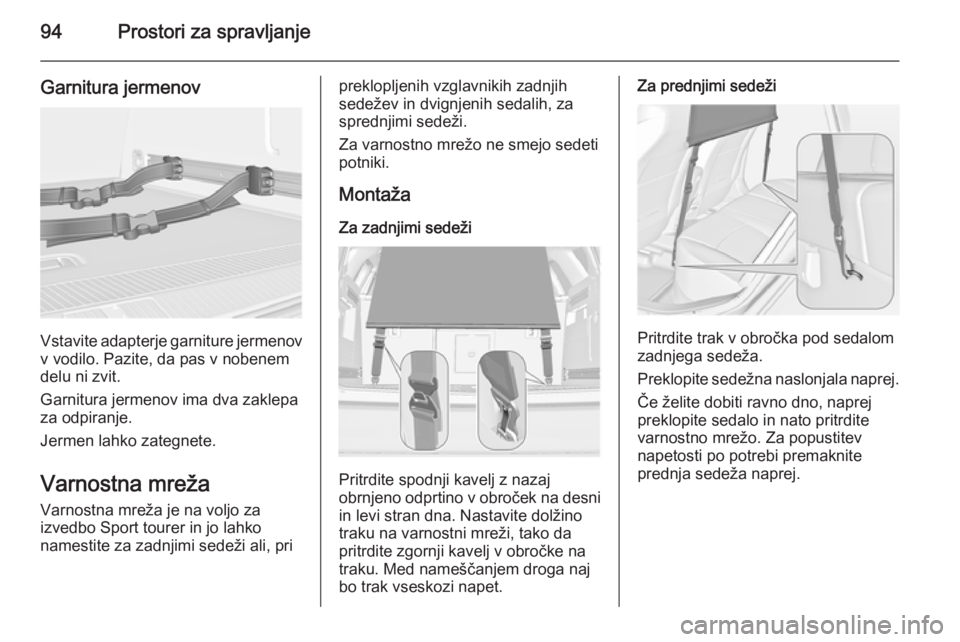

94Prostori za spravljanje
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Varnostna mreža je na voljo za
izvedbo Sport tourer in jo lahko
namestite za zadnjimi sedeži ali, pri
preklopljenih vzglavnikih zadnjih
sedežev in dvignjenih sedalih, za
sprednjimi sedeži.
Za varnostno mrežo ne smejo sedeti potniki.
MontažaZa zadnjimi sedeži
Pritrdite spodnji kavelj z nazaj
obrnjeno odprtino v obroček na desni in levi stran dna. Nastavite dolžino
traku na varnostni mreži, tako da
pritrdite zgornji kavelj v obročke na
traku. Med nameščanjem droga naj bo trak vseskozi napet.
Za prednjimi sedeži
Pritrdite trak v obročka pod sedalom
zadnjega sedeža.
Preklopite sedežna naslonjala naprej.
Če želite dobiti ravno dno, naprej
preklopite sedalo in nato pritrdite
varnostno mrežo. Za popustitev
napetosti po potrebi premaknite
prednja sedeža naprej.

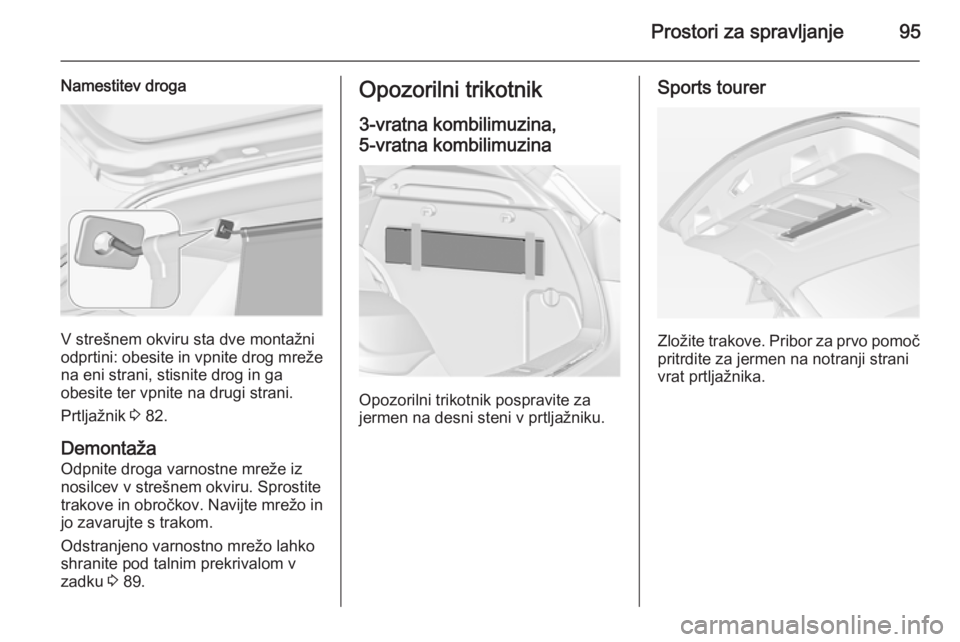

Prostori za spravljanje95
Namestitev droga
V strešnem okviru sta dve montažni
odprtini: obesite in vpnite drog mreže
na eni strani, stisnite drog in ga
obesite ter vpnite na drugi strani.
Prtljažnik 3 82.
Demontaža Odpnite droga varnostne mreže iz
nosilcev v strešnem okviru. Sprostite
trakove in obročkov. Navijte mrežo in jo zavarujte s trakom.
Odstranjeno varnostno mrežo lahko
shranite pod talnim prekrivalom v
zadku 3 89.
Opozorilni trikotnik
3-vratna kombilimuzina,
5‑vratna kombilimuzina
Opozorilni trikotnik pospravite za
jermen na desni steni v prtljažniku.
Sports tourer
Zložite trakove. Pribor za prvo pomoč
pritrdite za jermen na notranji strani
vrat prtljažnika.

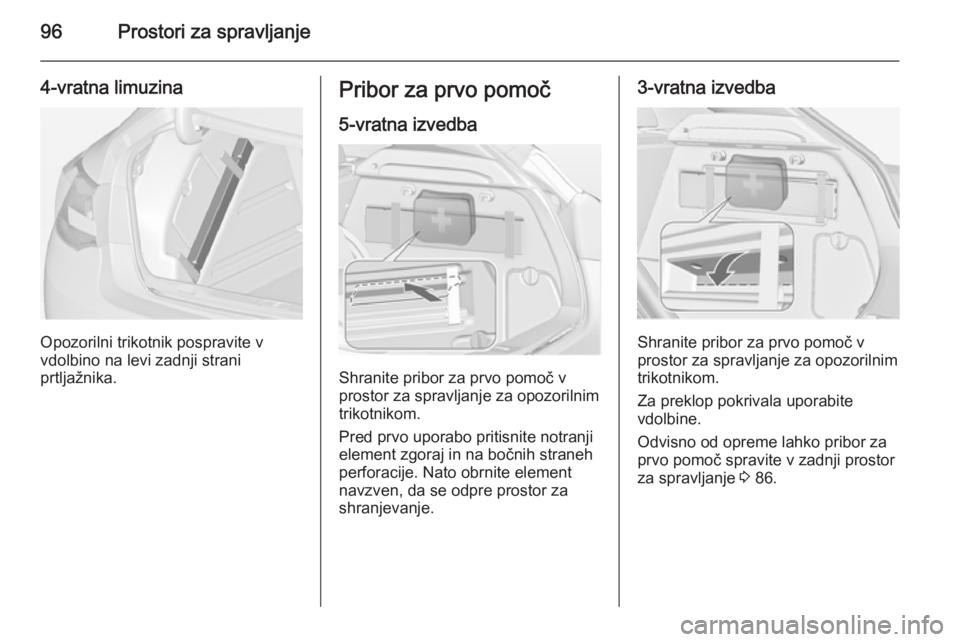

96Prostori za spravljanje
4-vratna limuzina
Opozorilni trikotnik pospravite v
vdolbino na levi zadnji strani
prtljažnika.
Pribor za prvo pomoč
5-vratna izvedba
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Pred prvo uporabo pritisnite notranji
element zgoraj in na bočnih straneh
perforacije. Nato obrnite element
navzven, da se odpre prostor za
shranjevanje.
3-vratna izvedba
Shranite pribor za prvo pomoč v
prostor za spravljanje za opozorilnim
trikotnikom.
Za preklop pokrivala uporabite
vdolbine.
Odvisno od opreme lahko pribor za
prvo pomoč spravite v zadnji prostor
za spravljanje 3 86.

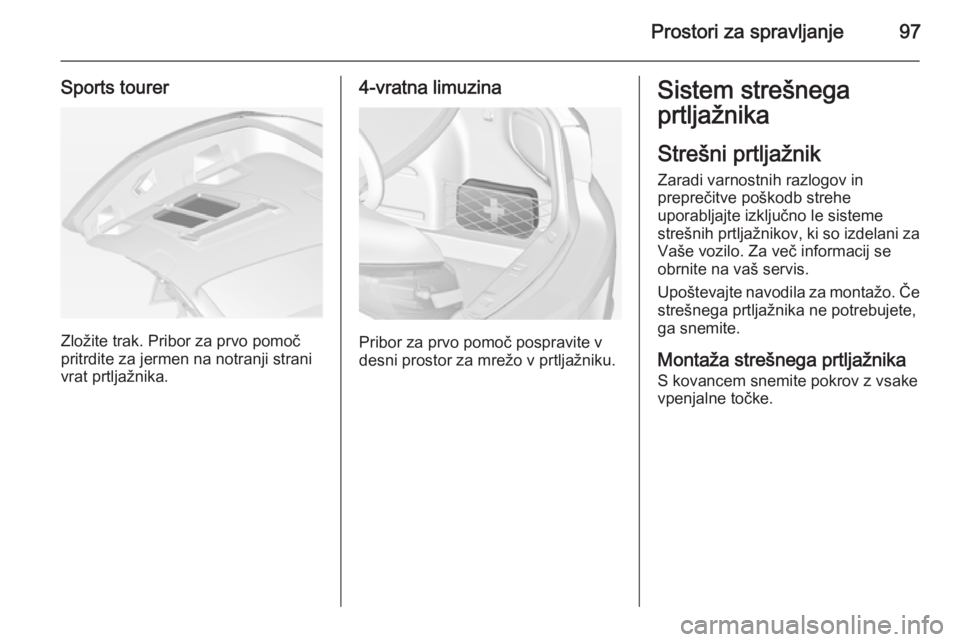

Prostori za spravljanje97
Sports tourer
Zložite trak. Pribor za prvo pomoč
pritrdite za jermen na notranji strani vrat prtljažnika.
4-vratna limuzina
Pribor za prvo pomoč pospravite v
desni prostor za mrežo v prtljažniku.
Sistem strešnega
prtljažnika
Strešni prtljažnik
Zaradi varnostnih razlogov in
preprečitve poškodb strehe
uporabljajte izključno le sisteme
strešnih prtljažnikov, ki so izdelani za Vaše vozilo. Za več informacij se
obrnite na vaš servis.
Upoštevajte navodila za montažo. Če
strešnega prtljažnika ne potrebujete,
ga snemite.
Montaža strešnega prtljažnika
S kovancem snemite pokrov z vsake
vpenjalne točke.

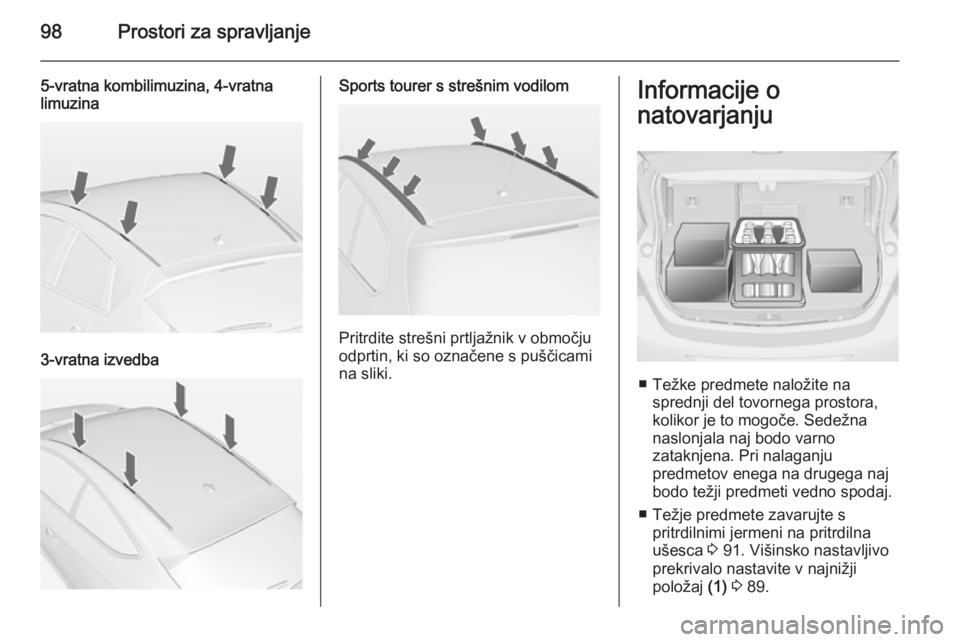

98Prostori za spravljanje
5-vratna kombilimuzina, 4‑vratna
limuzina
3-vratna izvedba
Sports tourer s strešnim vodilom
Pritrdite strešni prtljažnik v območju
odprtin, ki so označene s puščicami
na sliki.
Informacije o
natovarjanju
■ Težke predmete naložite na sprednji del tovornega prostora,
kolikor je to mogoče. Sedežna
naslonjala naj bodo varno
zataknjena. Pri nalaganju
predmetov enega na drugega naj
bodo težji predmeti vedno spodaj.
■ Težje predmete zavarujte s pritrdilnimi jermeni na pritrdilna
ušesca 3 91. Višinsko nastavljivo
prekrivalo nastavite v najnižji
položaj (1) 3 89.
