OPEL ASTRA J 2014.5 Uporabniški priročnik

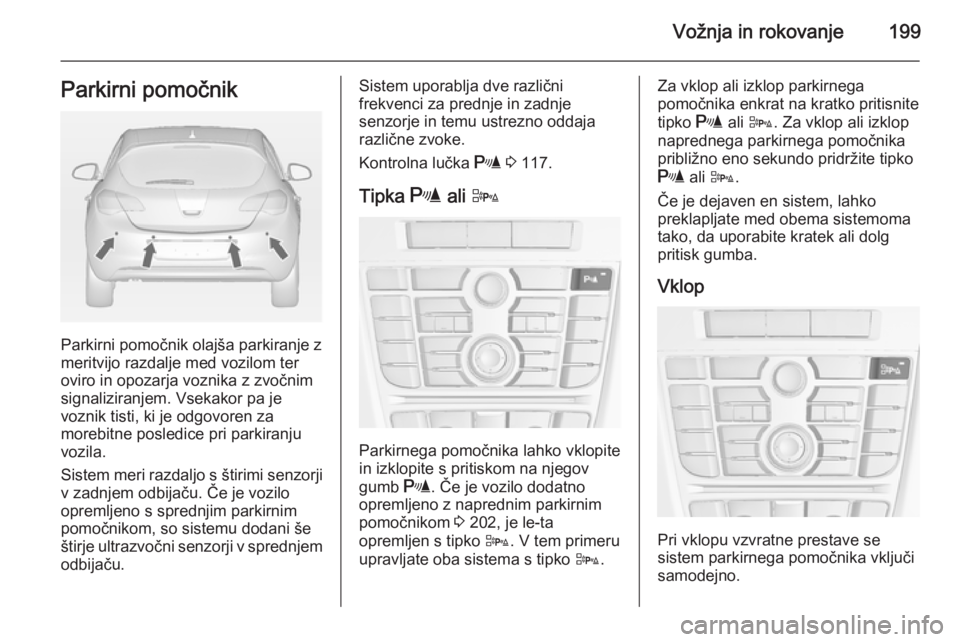

Vožnja in rokovanje199Parkirni pomočnik
Parkirni pomočnik olajša parkiranje z
meritvijo razdalje med vozilom ter
oviro in opozarja voznika z zvočnim
signaliziranjem. Vsekakor pa je
voznik tisti, ki je odgovoren za
morebitne posledice pri parkiranju
vozila.
Sistem meri razdaljo s štirimi senzorji v zadnjem odbijaču. Če je vozilo
opremljeno s sprednjim parkirnim
pomočnikom, so sistemu dodani še
štirje ultrazvočni senzorji v sprednjem
odbijaču.
Sistem uporablja dve različni
frekvenci za prednje in zadnje
senzorje in temu ustrezno oddaja različne zvoke.
Kontrolna lučka r 3 117.
Tipka r ali D
Parkirnega pomočnika lahko vklopite
in izklopite s pritiskom na njegov
gumb r. Če je vozilo dodatno
opremljeno z naprednim parkirnim pomočnikom 3 202, je le-ta
opremljen s tipko D. V tem primeru
upravljate oba sistema s tipko D.
Za vklop ali izklop parkirnega
pomočnika enkrat na kratko pritisnite
tipko r ali D . Za vklop ali izklop
naprednega parkirnega pomočnika
približno eno sekundo pridržite tipko
r ali D .
Če je dejaven en sistem, lahko
preklapljate med obema sistemoma
tako, da uporabite kratek ali dolg
pritisk gumba.
Vklop
Pri vklopu vzvratne prestave se
sistem parkirnega pomočnika vključi
samodejno.

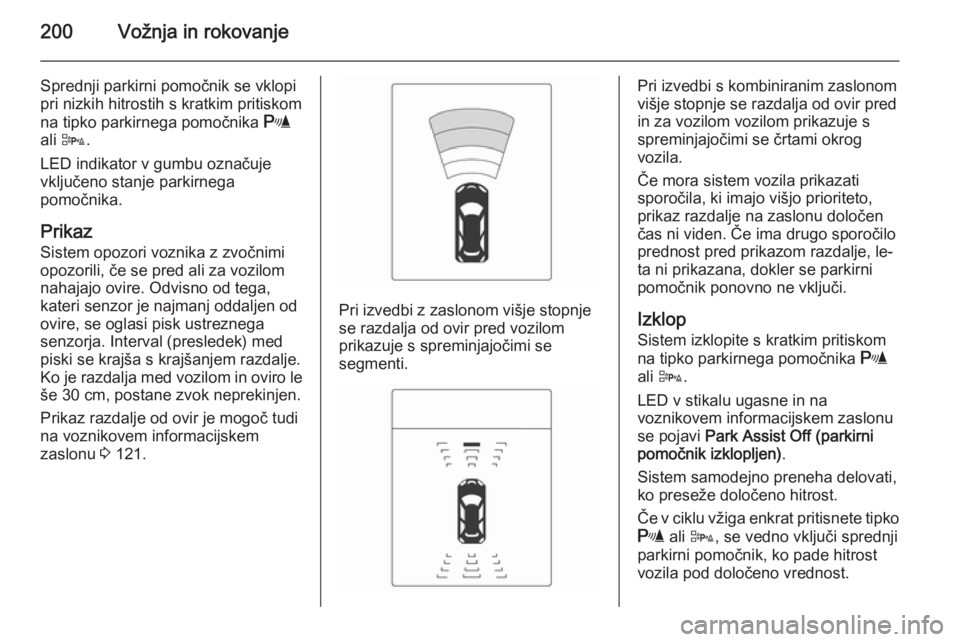

200Vožnja in rokovanje
Sprednji parkirni pomočnik se vklopi
pri nizkih hitrostih s kratkim pritiskom
na tipko parkirnega pomočnika r
ali D .
LED indikator v gumbu označuje
vključeno stanje parkirnega
pomočnika.
Prikaz
Sistem opozori voznika z zvočnimi
opozorili, če se pred ali za vozilom
nahajajo ovire. Odvisno od tega,
kateri senzor je najmanj oddaljen od
ovire, se oglasi pisk ustreznega
senzorja. Interval (presledek) med
piski se krajša s krajšanjem razdalje.
Ko je razdalja med vozilom in oviro le še 30 cm, postane zvok neprekinjen.
Prikaz razdalje od ovir je mogoč tudi
na voznikovem informacijskem
zaslonu 3 121.
Pri izvedbi z zaslonom višje stopnje
se razdalja od ovir pred vozilom
prikazuje s spreminjajočimi se
segmenti.
Pri izvedbi s kombiniranim zaslonom
višje stopnje se razdalja od ovir pred
in za vozilom vozilom prikazuje s
spreminjajočimi se črtami okrog
vozila.
Če mora sistem vozila prikazati
sporočila, ki imajo višjo prioriteto,
prikaz razdalje na zaslonu določen
čas ni viden. Če ima drugo sporočilo
prednost pred prikazom razdalje, le-
ta ni prikazana, dokler se parkirni
pomočnik ponovno ne vključi.
Izklop
Sistem izklopite s kratkim pritiskom
na tipko parkirnega pomočnika r
ali D .
LED v stikalu ugasne in na
voznikovem informacijskem zaslonu
se pojavi Park Assist Off (parkirni
pomočnik izklopljen) .
Sistem samodejno preneha delovati,
ko preseže določeno hitrost.
Če v ciklu vžiga enkrat pritisnete tipko r ali D , se vedno vključi sprednji
parkirni pomočnik, ko pade hitrost vozila pod določeno vrednost.

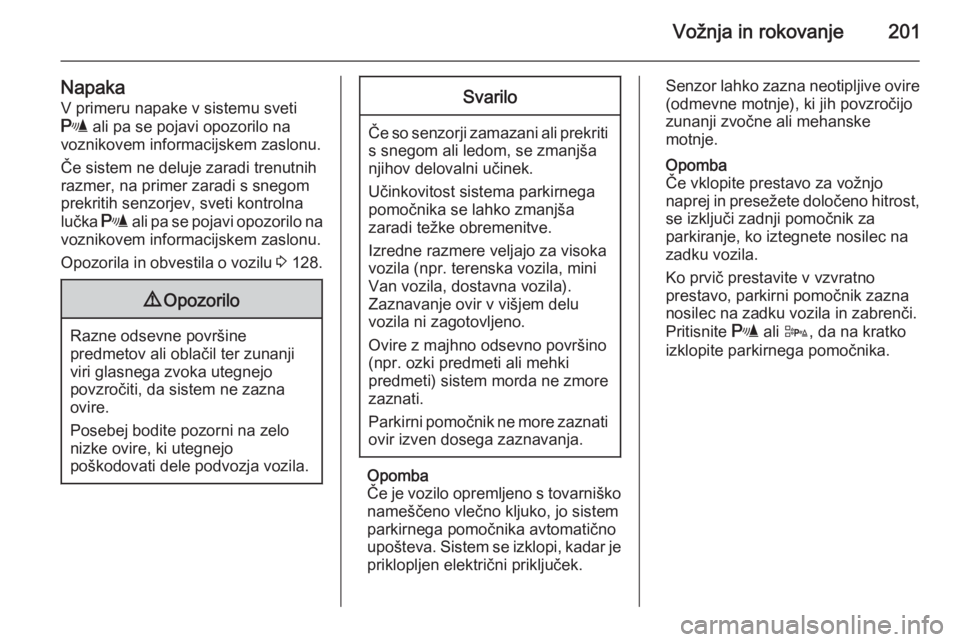

Vožnja in rokovanje201
NapakaV primeru napake v sistemu sveti
r ali pa se pojavi opozorilo na
voznikovem informacijskem zaslonu.
Če sistem ne deluje zaradi trenutnih
razmer, na primer zaradi s snegom
prekritih senzorjev, sveti kontrolna
lučka r ali pa se pojavi opozorilo na
voznikovem informacijskem zaslonu.
Opozorila in obvestila o vozilu 3 128.9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebej bodite pozorni na zelo
nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.
Svarilo
Če so senzorji zamazani ali prekriti s snegom ali ledom, se zmanjša
njihov delovalni učinek.
Učinkovitost sistema parkirnega
pomočnika se lahko zmanjša
zaradi težke obremenitve.
Izredne razmere veljajo za visoka vozila (npr. terenska vozila, mini
Van vozila, dostavna vozila).
Zaznavanje ovir v višjem delu
vozila ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Parkirni pomočnik ne more zaznati ovir izven dosega zaznavanja.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire
(odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Opomba
Če vklopite prestavo za vožnjo
naprej in presežete določeno hitrost, se izključi zadnji pomočnik za
parkiranje, ko iztegnete nosilec na
zadku vozila.
Ko prvič prestavite v vzvratno
prestavo, parkirni pomočnik zazna
nosilec na zadku vozila in zabrenči.
Pritisnite r ali D , da na kratko
izklopite parkirnega pomočnika.

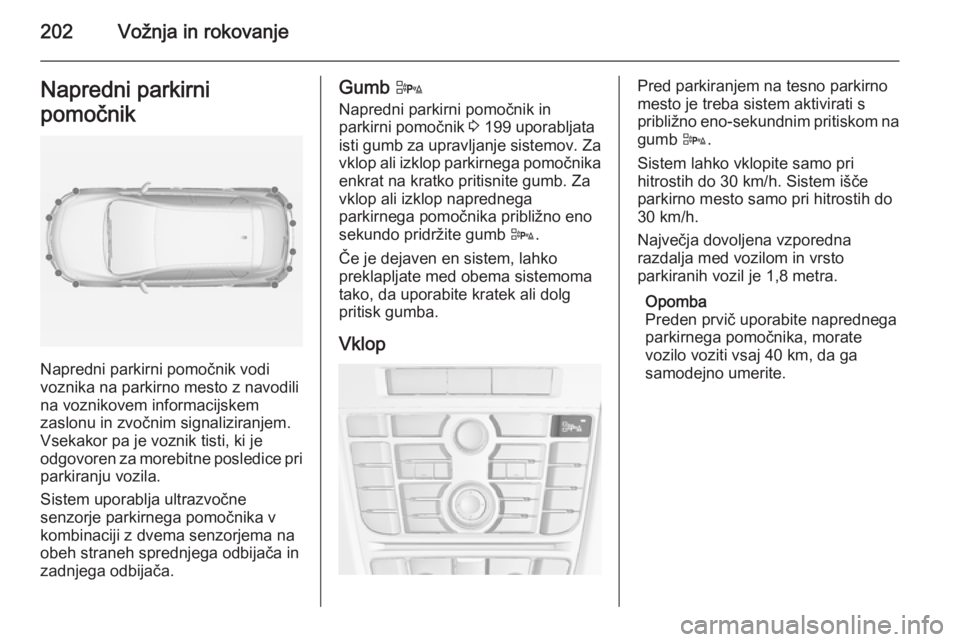

202Vožnja in rokovanjeNapredni parkirni
pomočnik
Napredni parkirni pomočnik vodi
voznika na parkirno mesto z navodili
na voznikovem informacijskem
zaslonu in zvočnim signaliziranjem. Vsekakor pa je voznik tisti, ki je
odgovoren za morebitne posledice pri parkiranju vozila.
Sistem uporablja ultrazvočne
senzorje parkirnega pomočnika v kombinaciji z dvema senzorjema naobeh straneh sprednjega odbijača in
zadnjega odbijača.
Gumb D
Napredni parkirni pomočnik in
parkirni pomočnik 3 199 uporabljata
isti gumb za upravljanje sistemov. Za vklop ali izklop parkirnega pomočnika
enkrat na kratko pritisnite gumb. Za vklop ali izklop naprednega
parkirnega pomočnika približno eno
sekundo pridržite gumb D.
Če je dejaven en sistem, lahko
preklapljate med obema sistemoma
tako, da uporabite kratek ali dolg
pritisk gumba.
VklopPred parkiranjem na tesno parkirno
mesto je treba sistem aktivirati s
približno eno-sekundnim pritiskom na gumb D.
Sistem lahko vklopite samo pri
hitrostih do 30 km/h. Sistem išče
parkirno mesto samo pri hitrostih do
30 km/h.
Največja dovoljena vzporedna
razdalja med vozilom in vrsto
parkiranih vozil je 1,8 metra.
Opomba
Preden prvič uporabite naprednega
parkirnega pomočnika, morate
vozilo voziti vsaj 40 km, da ga
samodejno umerite.

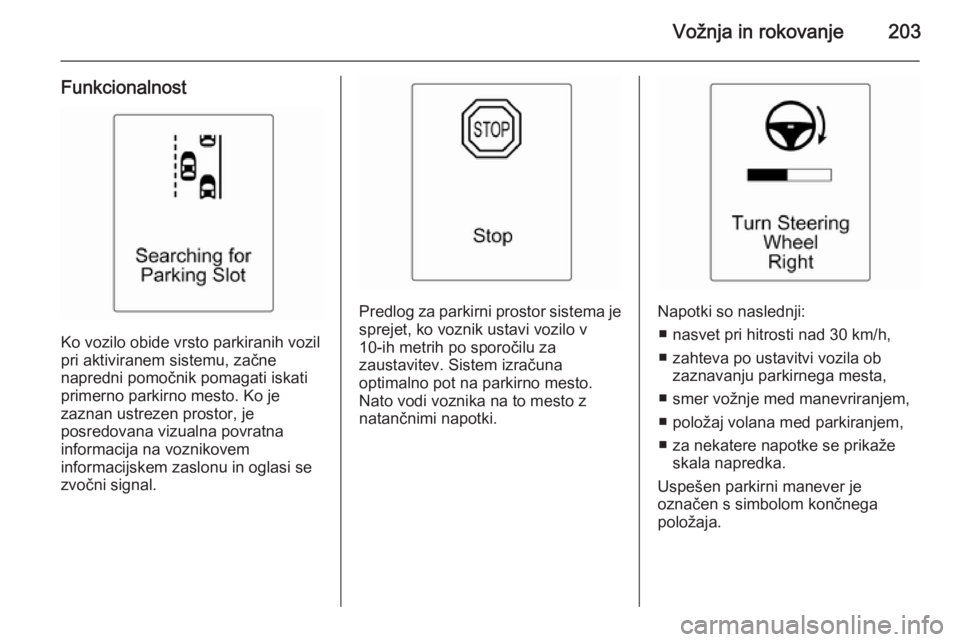

Vožnja in rokovanje203
Funkcionalnost
Ko vozilo obide vrsto parkiranih vozil
pri aktiviranem sistemu, začne
napredni pomočnik pomagati iskati
primerno parkirno mesto. Ko je
zaznan ustrezen prostor, je
posredovana vizualna povratna
informacija na voznikovem
informacijskem zaslonu in oglasi se
zvočni signal.
Predlog za parkirni prostor sistema je sprejet, ko voznik ustavi vozilo v
10-ih metrih po sporočilu za
zaustavitev. Sistem izračuna
optimalno pot na parkirno mesto.
Nato vodi voznika na to mesto z
natančnimi napotki.Napotki so naslednji:
■ nasvet pri hitrosti nad 30 km/h,
■ zahteva po ustavitvi vozila ob zaznavanju parkirnega mesta,
■ smer vožnje med manevriranjem,
■ položaj volana med parkiranjem,
■ za nekatere napotke se prikaže skala napredka.
Uspešen parkirni manever je
označen s simbolom končnega
položaja.

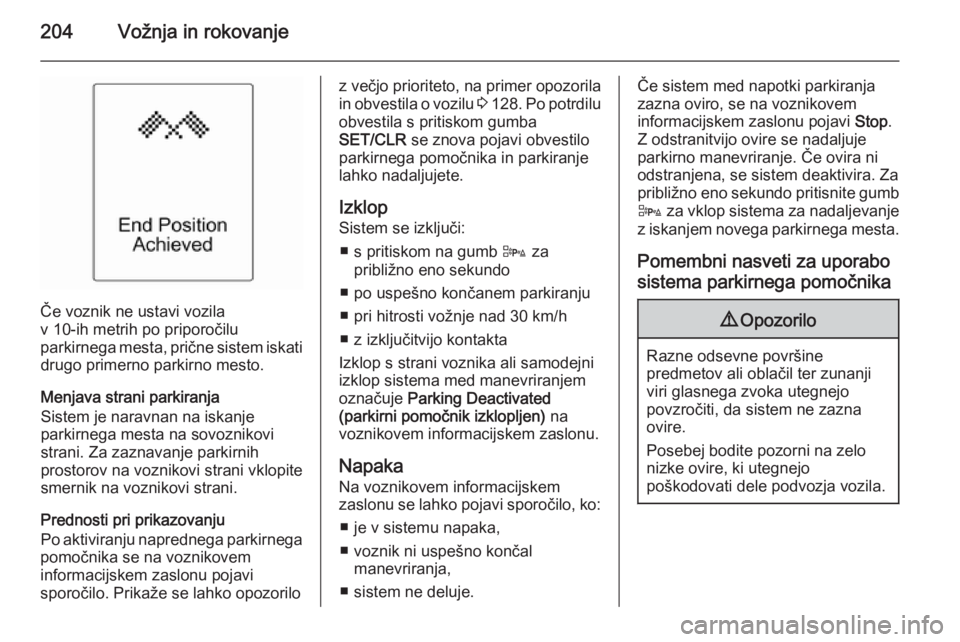

204Vožnja in rokovanje
Če voznik ne ustavi vozila
v 10-ih metrih po priporočilu
parkirnega mesta, prične sistem iskati drugo primerno parkirno mesto.
Menjava strani parkiranja
Sistem je naravnan na iskanje
parkirnega mesta na sovoznikovi
strani. Za zaznavanje parkirnih
prostorov na voznikovi strani vklopite
smernik na voznikovi strani.
Prednosti pri prikazovanju
Po aktiviranju naprednega parkirnega
pomočnika se na voznikovem
informacijskem zaslonu pojavi
sporočilo. Prikaže se lahko opozorilo
z večjo prioriteto, na primer opozorila
in obvestila o vozilu 3 128 . Po potrdilu
obvestila s pritiskom gumba
SET/CLR se znova pojavi obvestilo
parkirnega pomočnika in parkiranje lahko nadaljujete.
Izklop
Sistem se izključi:
■ s pritiskom na gumb D za
približno eno sekundo
■ po uspešno končanem parkiranju
■ pri hitrosti vožnje nad 30 km/h
■ z izključitvijo kontakta
Izklop s strani voznika ali samodejni
izklop sistema med manevriranjem
označuje Parking Deactivated
(parkirni pomočnik izklopljen) na
voznikovem informacijskem zaslonu.
Napaka Na voznikovem informacijskem
zaslonu se lahko pojavi sporočilo, ko:
■ je v sistemu napaka,
■ voznik ni uspešno končal manevriranja,
■ sistem ne deluje.Če sistem med napotki parkiranja
zazna oviro, se na voznikovem
informacijskem zaslonu pojavi Stop.
Z odstranitvijo ovire se nadaljuje
parkirno manevriranje. Če ovira ni
odstranjena, se sistem deaktivira. Za
približno eno sekundo pritisnite gumb D za vklop sistema za nadaljevanje
z iskanjem novega parkirnega mesta.
Pomembni nasveti za uporabo sistema parkirnega pomočnika9 Opozorilo
Razne odsevne površine
predmetov ali oblačil ter zunanji
viri glasnega zvoka utegnejo
povzročiti, da sistem ne zazna
ovire.
Posebej bodite pozorni na zelo
nizke ovire, ki utegnejo
poškodovati dele podvozja vozila.

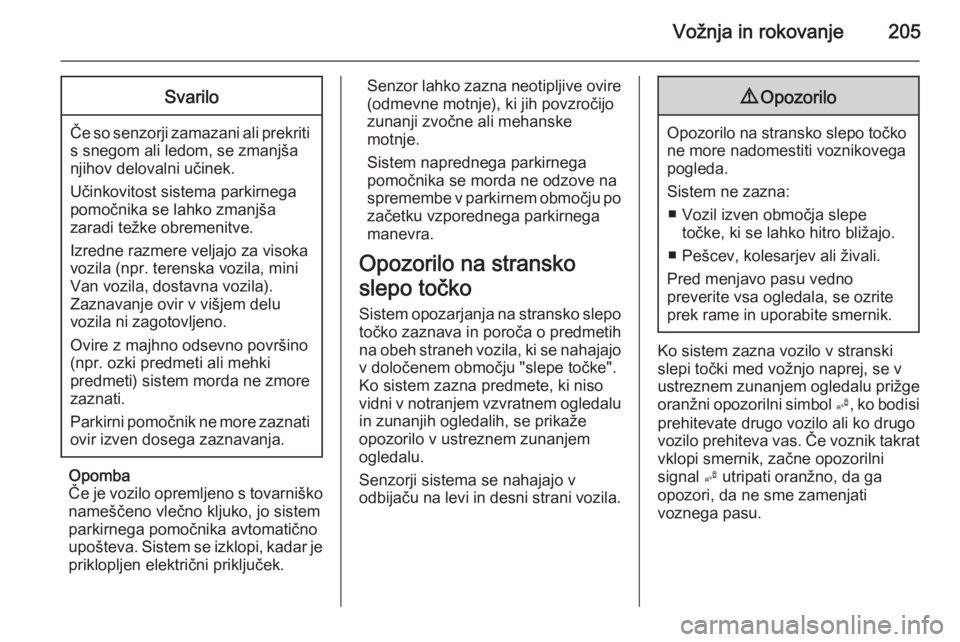

Vožnja in rokovanje205Svarilo
Če so senzorji zamazani ali prekritis snegom ali ledom, se zmanjša
njihov delovalni učinek.
Učinkovitost sistema parkirnega
pomočnika se lahko zmanjša
zaradi težke obremenitve.
Izredne razmere veljajo za visoka vozila (npr. terenska vozila, mini
Van vozila, dostavna vozila).
Zaznavanje ovir v višjem delu
vozila ni zagotovljeno.
Ovire z majhno odsevno površino
(npr. ozki predmeti ali mehki
predmeti) sistem morda ne zmore
zaznati.
Parkirni pomočnik ne more zaznati ovir izven dosega zaznavanja.
Opomba
Če je vozilo opremljeno s tovarniško
nameščeno vlečno kljuko, jo sistem
parkirnega pomočnika avtomatično
upošteva. Sistem se izklopi, kadar je priklopljen električni priključek.
Senzor lahko zazna neotipljive ovire
(odmevne motnje), ki jih povzročijo
zunanji zvočne ali mehanske
motnje.
Sistem naprednega parkirnega
pomočnika se morda ne odzove na
spremembe v parkirnem območju po začetku vzporednega parkirnega
manevra.
Opozorilo na stransko
slepo točko
Sistem opozarjanja na stransko slepo
točko zaznava in poroča o predmetih
na obeh straneh vozila, ki se nahajajo
v določenem območju "slepe točke".
Ko sistem zazna predmete, ki niso
vidni v notranjem vzvratnem ogledalu in zunanjih ogledalih, se prikaže
opozorilo v ustreznem zunanjem
ogledalu.
Senzorji sistema se nahajajo v
odbijaču na levi in desni strani vozila.9 Opozorilo
Opozorilo na stransko slepo točko
ne more nadomestiti voznikovega
pogleda.
Sistem ne zazna: ■ Vozil izven območja slepe točke, ki se lahko hitro bližajo.
■ Pešcev, kolesarjev ali živali.
Pred menjavo pasu vedno
preverite vsa ogledala, se ozrite
prek rame in uporabite smernik.
Ko sistem zazna vozilo v stranski
slepi točki med vožnjo naprej, se v
ustreznem zunanjem ogledalu prižge
oranžni opozorilni simbol B, ko bodisi
prehitevate drugo vozilo ali ko drugo
vozilo prehiteva vas. Če voznik takrat vklopi smernik, začne opozorilni
signal B utripati oranžno, da ga
opozori, da ne sme zamenjati
voznega pasu.

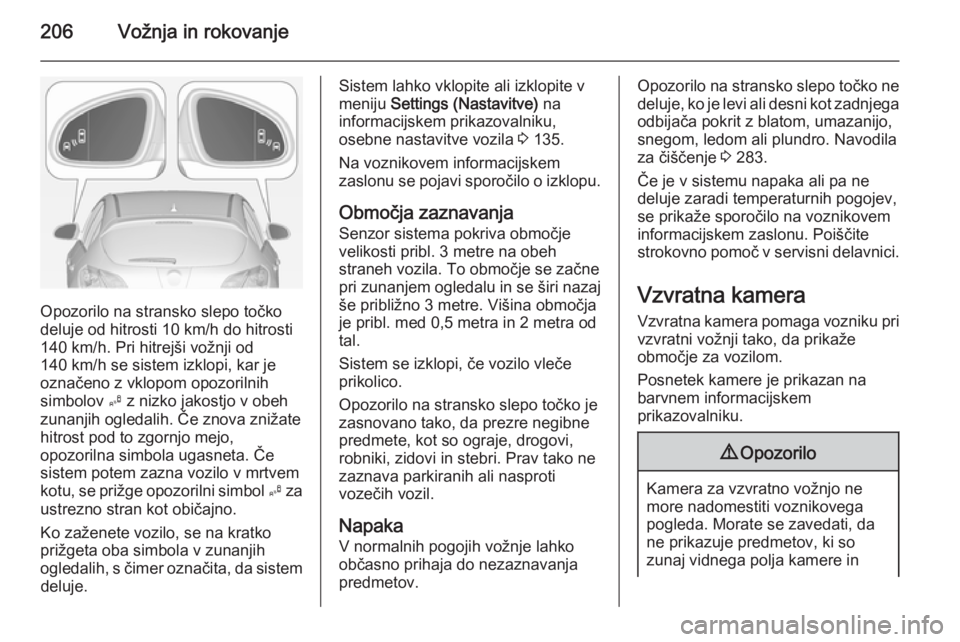

206Vožnja in rokovanje
Opozorilo na stransko slepo točko
deluje od hitrosti 10 km/h do hitrosti
140 km/h. Pri hitrejši vožnji od
140 km/h se sistem izklopi, kar je
označeno z vklopom opozorilnih
simbolov B z nizko jakostjo v obeh
zunanjih ogledalih. Če znova znižate
hitrost pod to zgornjo mejo,
opozorilna simbola ugasneta. Če
sistem potem zazna vozilo v mrtvem
kotu, se prižge opozorilni simbol B za
ustrezno stran kot običajno.
Ko zaženete vozilo, se na kratko
prižgeta oba simbola v zunanjih
ogledalih, s čimer označita, da sistem deluje.
Sistem lahko vklopite ali izklopite v
meniju Settings (Nastavitve) na
informacijskem prikazovalniku,
osebne nastavitve vozila 3 135.
Na voznikovem informacijskem
zaslonu se pojavi sporočilo o izklopu.
Območja zaznavanja Senzor sistema pokriva območje
velikosti pribl. 3 metre na obeh
straneh vozila. To območje se začne
pri zunanjem ogledalu in se širi nazaj
še približno 3 metre. Višina območja
je pribl. med 0,5 metra in 2 metra od
tal.
Sistem se izklopi, če vozilo vleče
prikolico.
Opozorilo na stransko slepo točko je
zasnovano tako, da prezre negibne
predmete, kot so ograje, drogovi,
robniki, zidovi in stebri. Prav tako ne
zaznava parkiranih ali nasproti
vozečih vozil.
Napaka
V normalnih pogojih vožnje lahko
občasno prihaja do nezaznavanja
predmetov.Opozorilo na stransko slepo točko ne deluje, ko je levi ali desni kot zadnjegaodbijača pokrit z blatom, umazanijo,
snegom, ledom ali plundro. Navodila za čiščenje 3 283.
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu. Poiščite
strokovno pomoč v servisni delavnici.
Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in

Vožnja in rokovanje207senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Vzvratna kamera se samodejno
vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena v vratih
prtljažnika in ima vidni kot 130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Nastavitve zaslona
Osvetlitev lahko nastavite s
premikanjem večfunkcijskega gumba gor/dol.
Kontrast lahko nastavite s
premikanjem večfunkcijskega gumba
levo/desno.
Izklop
Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.

208Vožnja in rokovanje
Vklop in izklop vzvratne kamere lahko
opravite v meniju Settings
(Nastavitve) na informacijskem
prikazovalniku. Osebne nastavitve
vozila 3 135.
Napaka Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Vzvratna kamera morda ne bo
delovala pravilno, ko:
■ je okolica temna,
■ sonce ali snop žarometov sveti neposredno v objektiv kamere,
■ led, sneg, blato ali drugi tujki prekrivajo objektiv kamere. Očistite
objektiv, sperite ga z vodo in ga obrišite z mehko krpo,
■ vrata prtljažnika niso pravilno zaprta,
■ je prišlo do poškodbe vozila v zadnjem delu,
■ so prisotne izjemne spremembe temperature.Prometni pomočnik

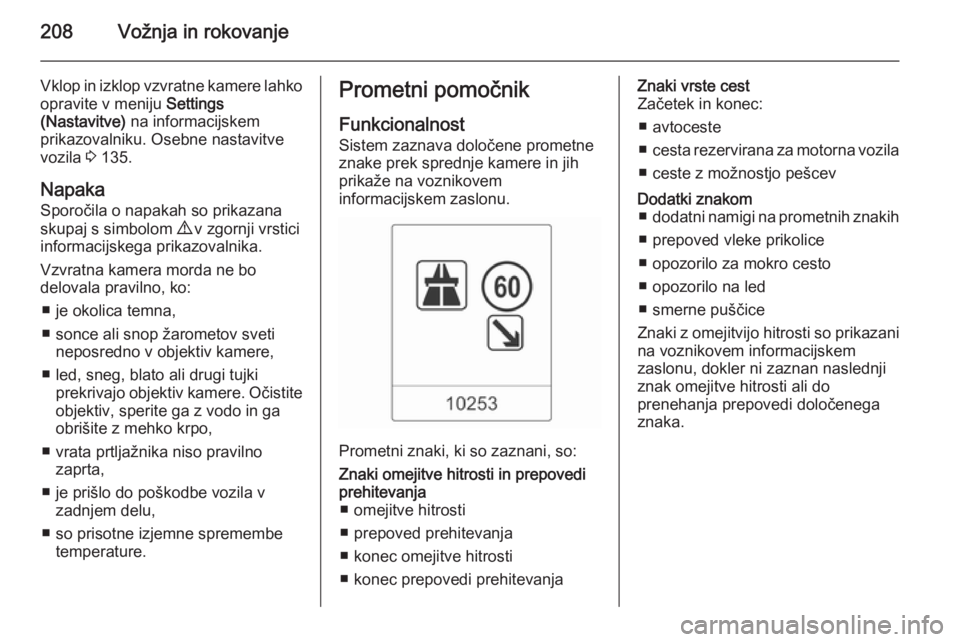

Funkcionalnost
Sistem zaznava določene prometne
znake prek sprednje kamere in jih
prikaže na voznikovem
informacijskem zaslonu.
Prometni znaki, ki so zaznani, so:
Znaki omejitve hitrosti in prepovedi
prehitevanja ■ omejitve hitrosti
■ prepoved prehitevanja
■ konec omejitve hitrosti
■ konec prepovedi prehitevanjaZnaki vrste cest
Začetek in konec:
■ avtoceste
■ cesta rezervirana za motorna vozila
■ ceste z možnostjo pešcevDodatki znakom ■ dodatni namigi na prometnih znakih
■ prepoved vleke prikolice
■ opozorilo za mokro cesto
■ opozorilo na led
■ smerne puščice
Znaki z omejitvijo hitrosti so prikazani na voznikovem informacijskem
zaslonu, dokler ni zaznan naslednji
znak omejitve hitrosti ali do
prenehanja prepovedi določenega
znaka.
