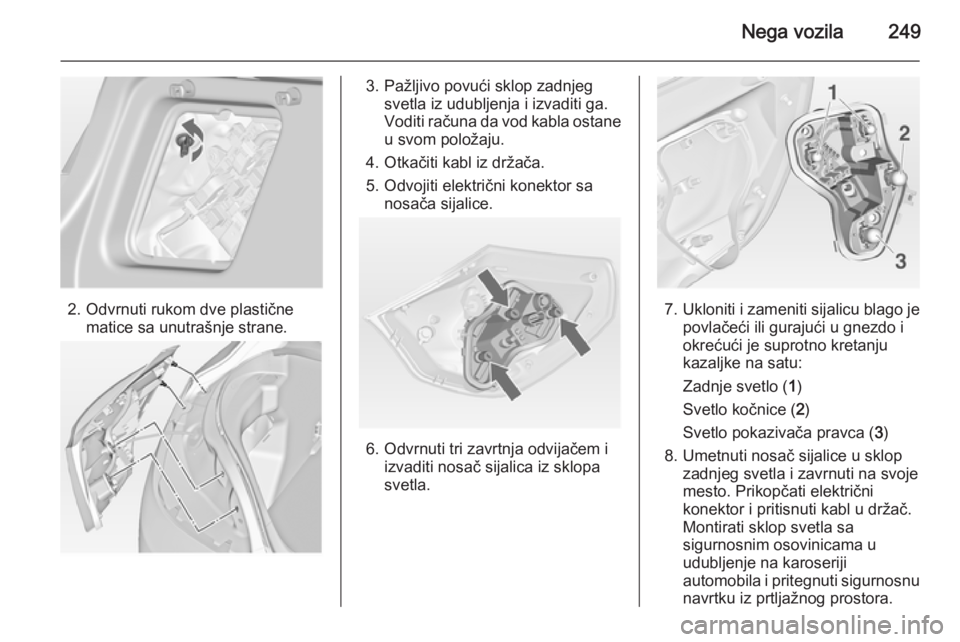

Nega vozila249
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Otkačiti kabl iz držača.
5. Odvojiti električni konektor sa nosača sijalice.
6. Odvrnuti tri zavrtnja odvijačem i izvaditi nosač sijalica iz sklopa
svetla.
7. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Svetlo kočnice ( 2)
Svetlo pokazivača pravca ( 3)
8. Umetnuti nosač sijalice u sklop zadnjeg svetla i zavrnuti na svoje
mesto. Prikopčati električni
konektor i pritisnuti kabl u držač.
Montirati sklop svetla sa
sigurnosnim osovinicama u
udubljenje na karoseriji
automobila i pritegnuti sigurnosnu
navrtku iz prtljažnog prostora.

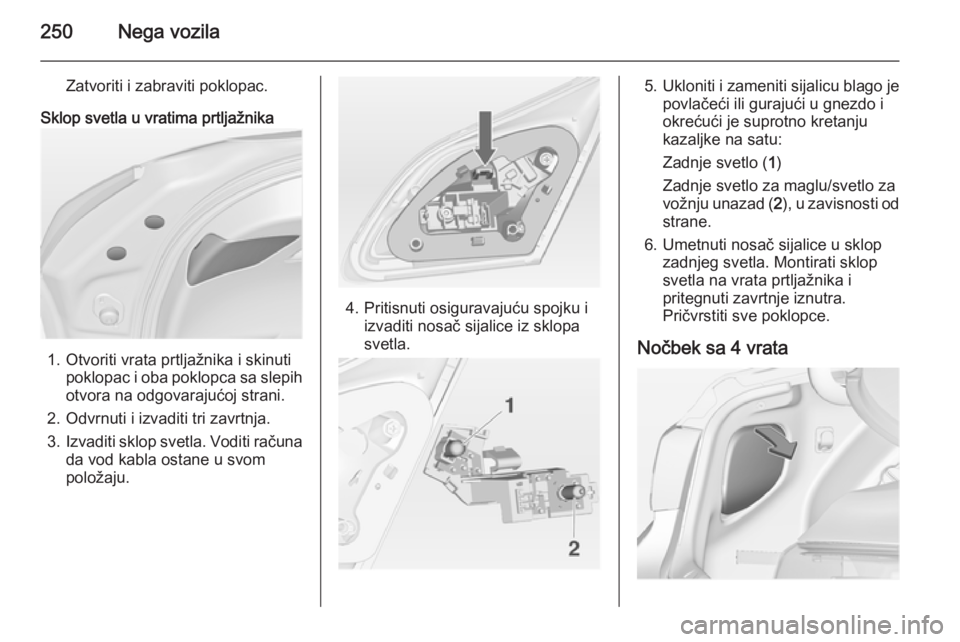

250Nega vozila
Zatvoriti i zabraviti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac i oba poklopca sa slepih
otvora na odgovarajućoj strani.
2. Odvrnuti i izvaditi tri zavrtnja.
3. Izvaditi sklop svetla. Voditi računa
da vod kabla ostane u svom
položaju.
4. Pritisnuti osiguravajuću spojku i izvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
6. Umetnuti nosač sijalice u sklop zadnjeg svetla. Montirati sklop
svetla na vrata prtljažnika i
pritegnuti zavrtnje iznutra.
Pričvrstiti sve poklopce.
Nočbek sa 4 vrata

Nega vozila251
1. Skinuti poklopac naodgovarajućoj strani.
2. Odvrnuti rukama dve plastične matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Spojiti električni utikač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji automobila i pritegnuti
sigurnosne navrtke iz prtljažnog
prostora. Pričvrstiti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac na odgovarajućoj strani.

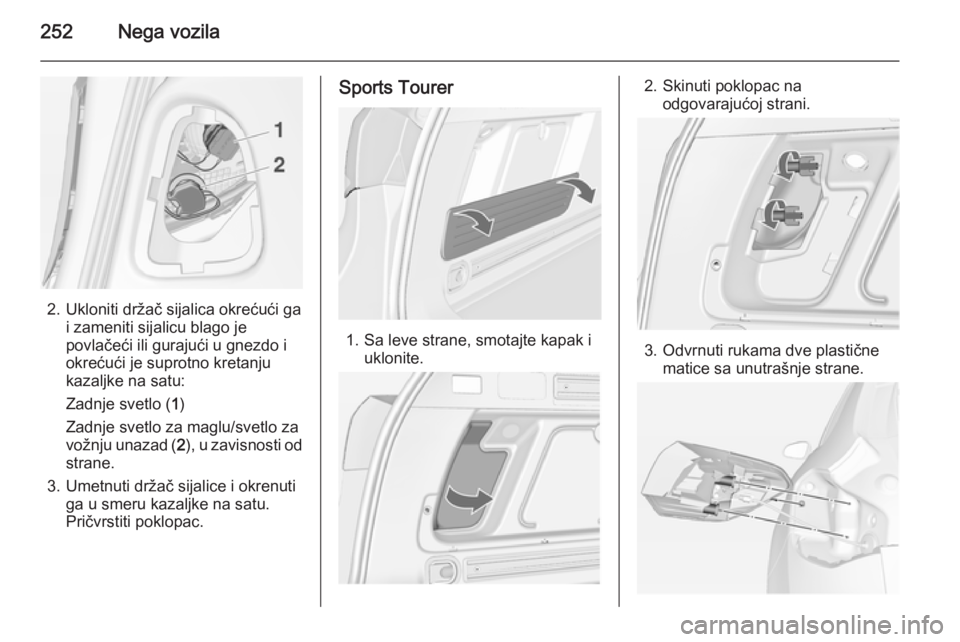

252Nega vozila
2. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za vožnju unazad ( 2), u zavisnosti od
strane.
3. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Pričvrstiti poklopac.
Sports Tourer
1. Sa leve strane, smotajte kapak i uklonite.
2. Skinuti poklopac na odgovarajućoj strani.
3. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.

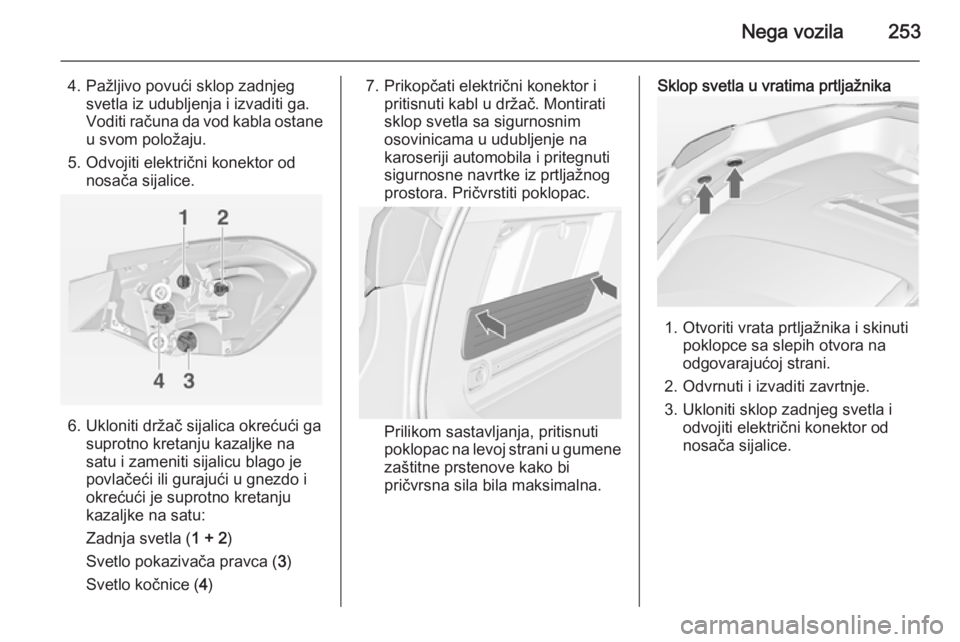

Nega vozila253
4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
5. Odvojiti električni konektor od nosača sijalice.
6. Ukloniti držač sijalica okrećući ga suprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnja svetla ( 1 + 2)
Svetlo pokazivača pravca ( 3)
Svetlo kočnice ( 4)
7. Prikopčati električni konektor i
pritisnuti kabl u držač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji automobila i pritegnuti
sigurnosne navrtke iz prtljažnog
prostora. Pričvrstiti poklopac.
Prilikom sastavljanja, pritisnuti
poklopac na levoj strani u gumene
zaštitne prstenove kako bi
pričvrsna sila bila maksimalna.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce sa slepih otvora na
odgovarajućoj strani.
2. Odvrnuti i izvaditi zavrtnje.
3. Ukloniti sklop zadnjeg svetla i odvojiti električni konektor od
nosača sijalice.

254Nega vozila
4. Ukloniti držač sijalica okrećući gasuprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
5. Montirati sklop svetla u vrata prtljažnika i pritegnuti zavrtnje
iznutra. Pričvrstiti sve poklopce.Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane, može se zameniti preko
poklopca u vratima prtljažnika bez
vađenja sklopa svetla: skinuti
poklopac, okrenuti držač sijalica i
zameniti sijalicu okrećući je suprotno
kretanju kazaljke na satu.Hečbek sa 3 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

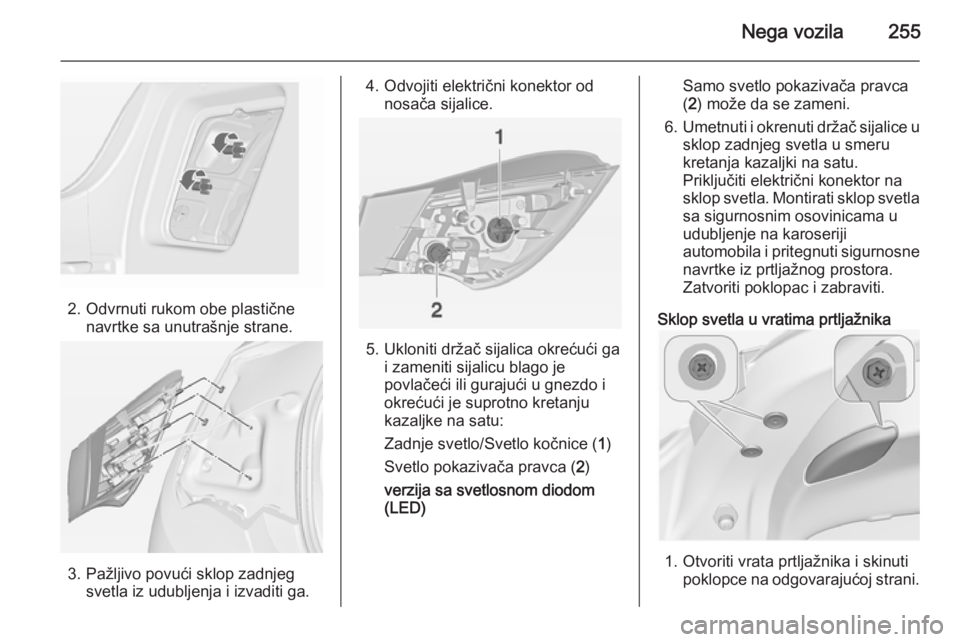

Nega vozila255
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Odvojiti električni konektor odnosača sijalice.
5. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
verzija sa svetlosnom diodom (LED)
Samo svetlo pokazivača pravca
( 2 ) može da se zameni.
6. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Priključiti električni konektor na
sklop svetla. Montirati sklop svetla
sa sigurnosnim osovinicama u
udubljenje na karoseriji
automobila i pritegnuti sigurnosne
navrtke iz prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce na odgovarajućoj strani.

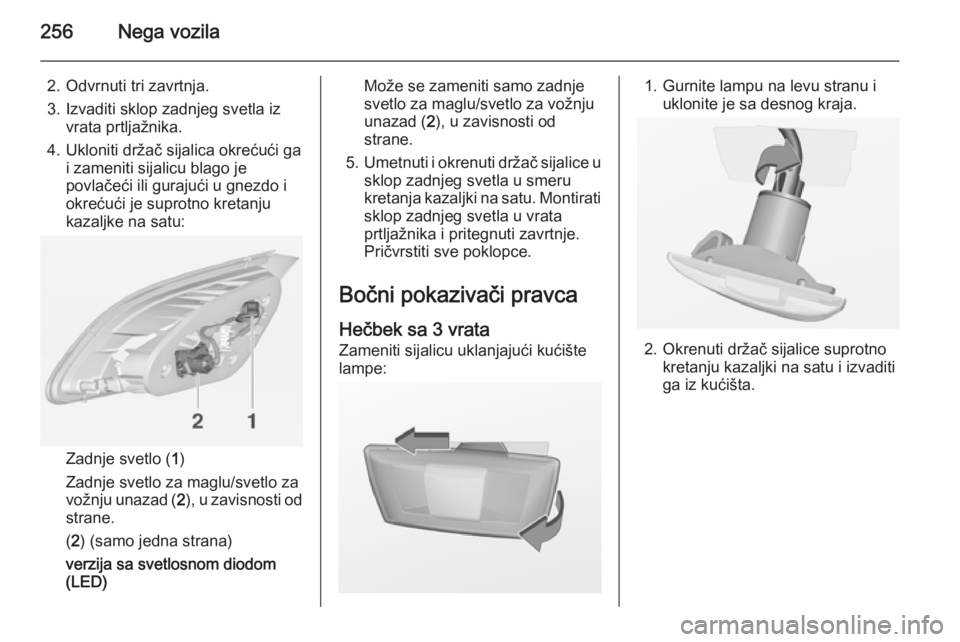

256Nega vozila
2. Odvrnuti tri zavrtnja.
3. Izvaditi sklop zadnjeg svetla iz vrata prtljažnika.
4. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
( 2 ) (samo jedna strana)
verzija sa svetlosnom diodom
(LED)
Može se zameniti samo zadnje
svetlo za maglu/svetlo za vožnju
unazad ( 2), u zavisnosti od
strane.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Montirati
sklop zadnjeg svetla u vrata
prtljažnika i pritegnuti zavrtnje.
Pričvrstiti sve poklopce.
Bočni pokazivači pravca
Hečbek sa 3 vrata Zameniti sijalicu uklanjajući kućište
lampe:1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotno kretanju kazaljki na satu i izvaditi
ga iz kućišta.

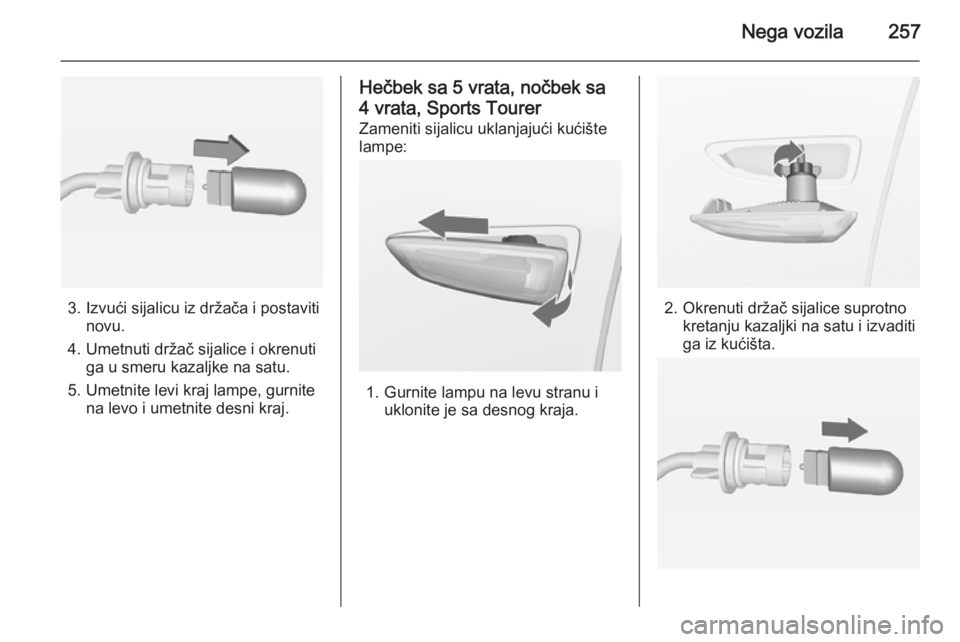

Nega vozila257
3. Izvući sijalicu iz držača i postavitinovu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Hečbek sa 5 vrata, nočbek sa
4 vrata, Sports Tourer
Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.

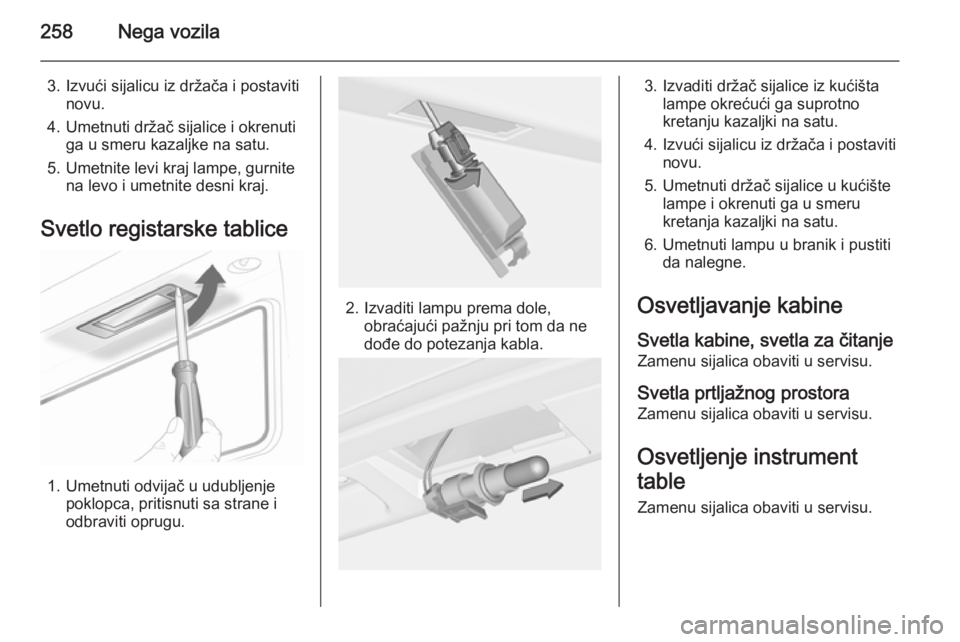

258Nega vozila
3. Izvući sijalicu iz držača i postavitinovu.
4. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.
4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.
