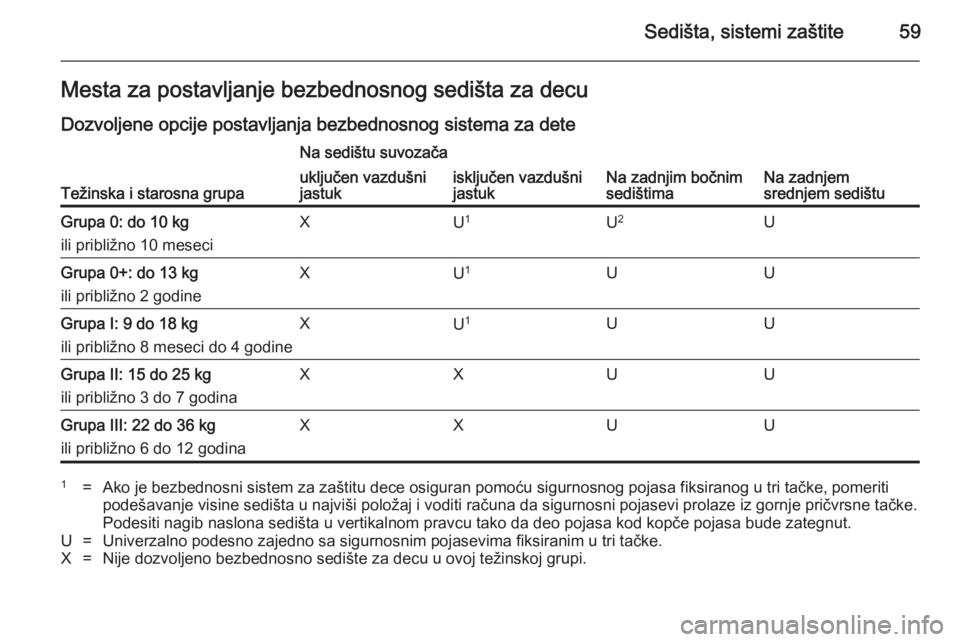

Sedišta, sistemi zaštite59Mesta za postavljanje bezbednosnog sedišta za decuDozvoljene opcije postavljanja bezbednosnog sistema za dete
Težinska i starosna grupa
Na sedištu suvozača
Na zadnjim bočnim
sedištimaNa zadnjem
srednjem sedištu
uključen vazdušni
jastukisključen vazdušni
jastukGrupa 0: do 10 kg
ili približno 10 meseciXU 1U2UGrupa 0+: do 13 kg
ili približno 2 godineXU 1UUGrupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineXU 1UUGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXXUUGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXXUU1=Ako je bezbednosni sistem za zaštitu dece osiguran pomoću sigurnosnog pojasa fiksiranog u tri tačke, pomeriti
podešavanje visine sedišta u najviši položaj i voditi računa da sigurnosni pojasevi prolaze iz gornje pričvrsne tačke.
Podesiti nagib naslona sedišta u vertikalnom pravcu tako da deo pojasa kod kopče pojasa bude zategnut.U=Univerzalno podesno zajedno sa sigurnosnim pojasevima fiksiranim u tri tačke.X=Nije dozvoljeno bezbednosno sedište za decu u ovoj težinskoj grupi.

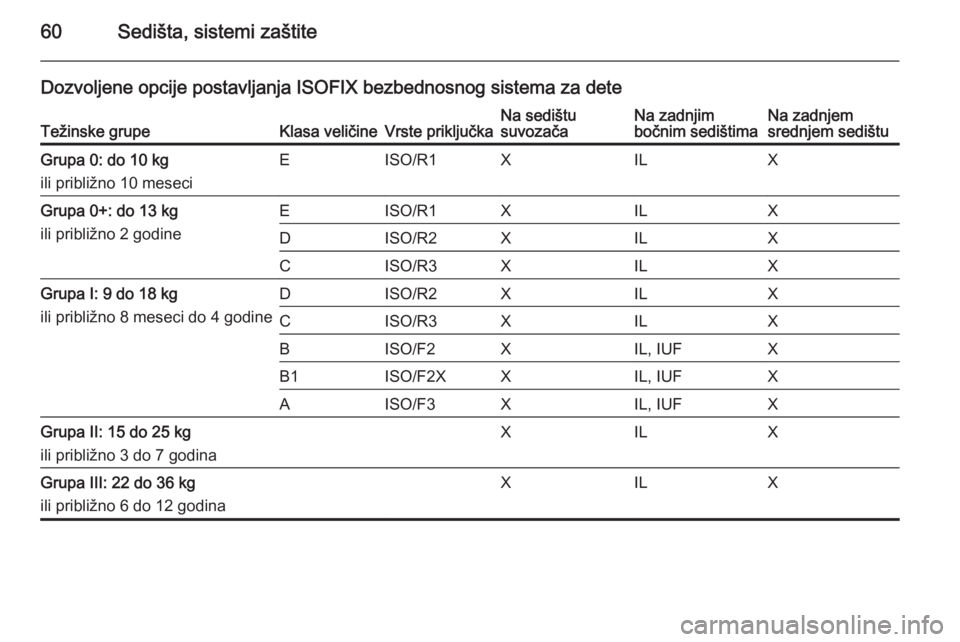

60Sedišta, sistemi zaštite
Dozvoljene opcije postavljanja ISOFIX bezbednosnog sistema za deteTežinske grupeKlasa veličineVrste priključkaNa sedištu
suvozačaNa zadnjim
bočnim sedištimaNa zadnjem
srednjem sedištuGrupa 0: do 10 kg
ili približno 10 meseciEISO/R1XILXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: 9 do 18 kg
ili približno 8 meseci do 4 godineDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILXGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILX

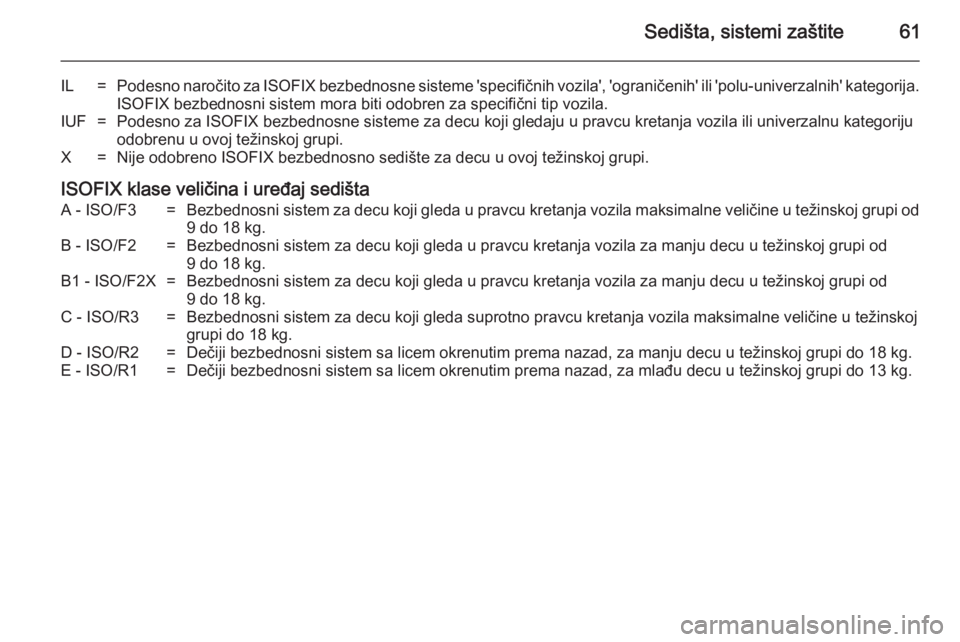

Sedišta, sistemi zaštite61
IL=Podesno naročito za ISOFIX bezbednosne sisteme 'specifičnih vozila', 'ograničenih' ili 'polu-univerzalnih' kategorija.
ISOFIX bezbednosni sistem mora biti odobren za specifični tip vozila.IUF=Podesno za ISOFIX bezbednosne sisteme za decu koji gledaju u pravcu kretanja vozila ili univerzalnu kategoriju
odobrenu u ovoj težinskoj grupi.X=Nije odobreno ISOFIX bezbednosno sedište za decu u ovoj težinskoj grupi.
ISOFIX klase veličina i uređaj sedišta
A - ISO/F3=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila maksimalne veličine u težinskoj grupi od 9 do 18 kg.B - ISO/F2=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.B1 - ISO/F2X=Bezbednosni sistem za decu koji gleda u pravcu kretanja vozila za manju decu u težinskoj grupi od9 do 18 kg.C - ISO/R3=Bezbednosni sistem za decu koji gleda suprotno pravcu kretanja vozila maksimalne veličine u težinskoj grupi do 18 kg.D - ISO/R2=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za manju decu u težinskoj grupi do 18 kg.E - ISO/R1=Dečiji bezbednosni sistem sa licem okrenutim prema nazad, za mlađu decu u težinskoj grupi do 13 kg.

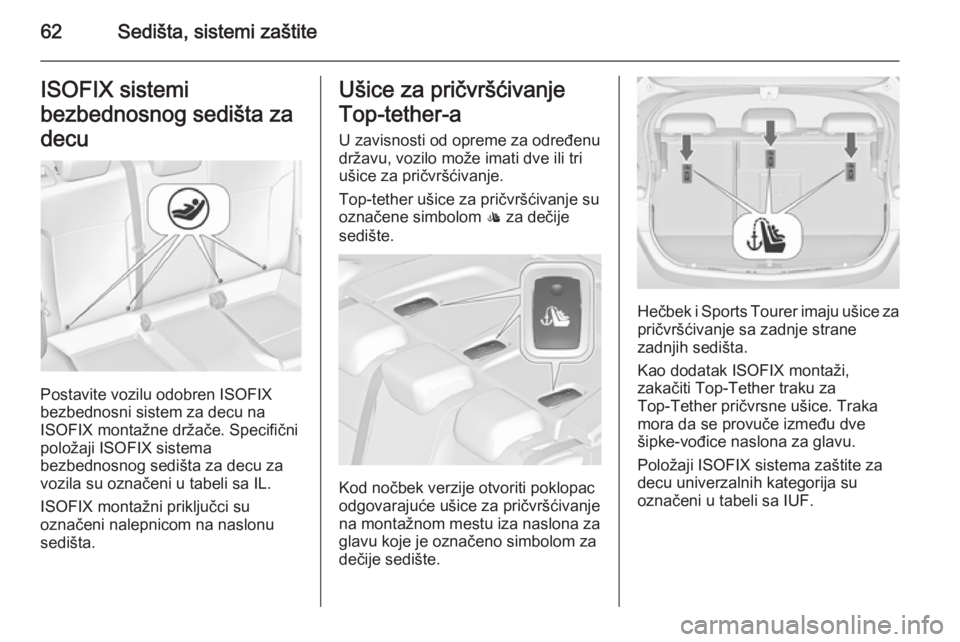

62Sedišta, sistemi zaštiteISOFIX sistemi
bezbednosnog sedišta za
decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Ušice za pričvršćivanje
Top‑tether-a
U zavisnosti od opreme za određenu državu, vozilo može imati dve ili tri
ušice za pričvršćivanje.
Top-tether ušice za pričvršćivanje su
označene simbolom : za dečije
sedište.
Kod nočbek verzije otvoriti poklopac
odgovarajuće ušice za pričvršćivanje
na montažnom mestu iza naslona za
glavu koje je označeno simbolom za
dečije sedište.
Hečbek i Sports Tourer imaju ušice za pričvršćivanje sa zadnje strane
zadnjih sedišta.
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

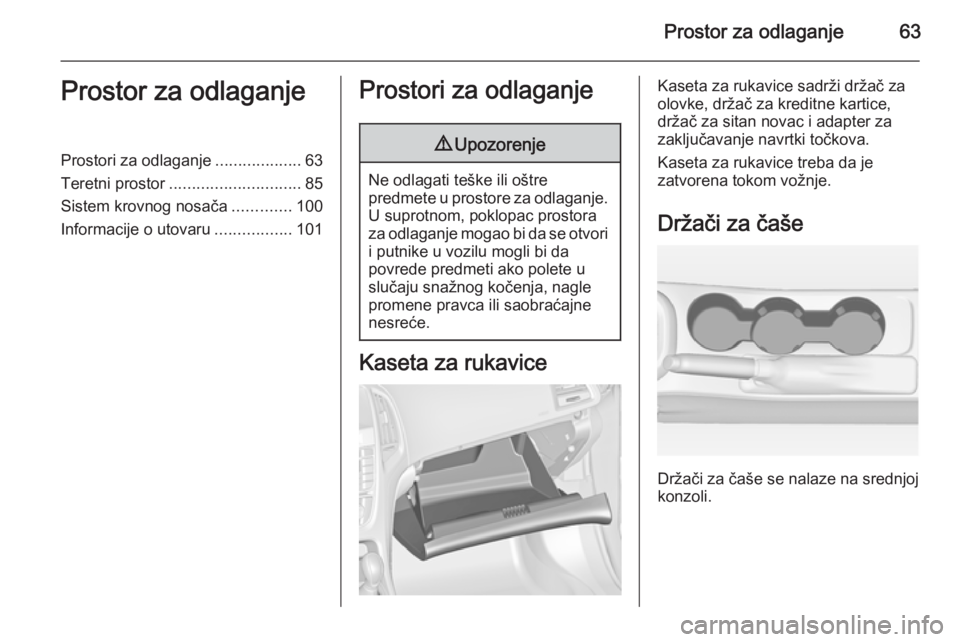

Prostor za odlaganje63Prostor za odlaganjeProstori za odlaganje...................63
Teretni prostor ............................. 85
Sistem krovnog nosača .............100
Informacije o utovaru .................101Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za kreditne kartice,
držač za sitan novac i adapter za
zaključavanje navrtki točkova.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.

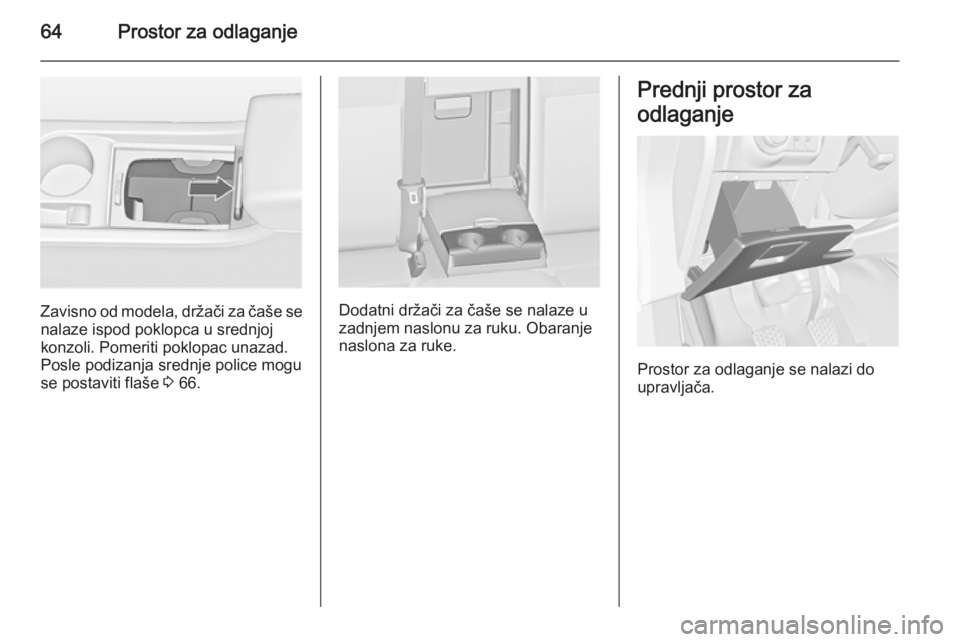

64Prostor za odlaganje
Zavisno od modela, držači za čaše senalaze ispod poklopca u srednjoj
konzoli. Pomeriti poklopac unazad. Posle podizanja srednje police mogu
se postaviti flaše 3 66.Dodatni držači za čaše se nalaze u
zadnjem naslonu za ruku. Obaranje
naslona za ruke.
Prednji prostor za
odlaganje
Prostor za odlaganje se nalazi do
upravljača.

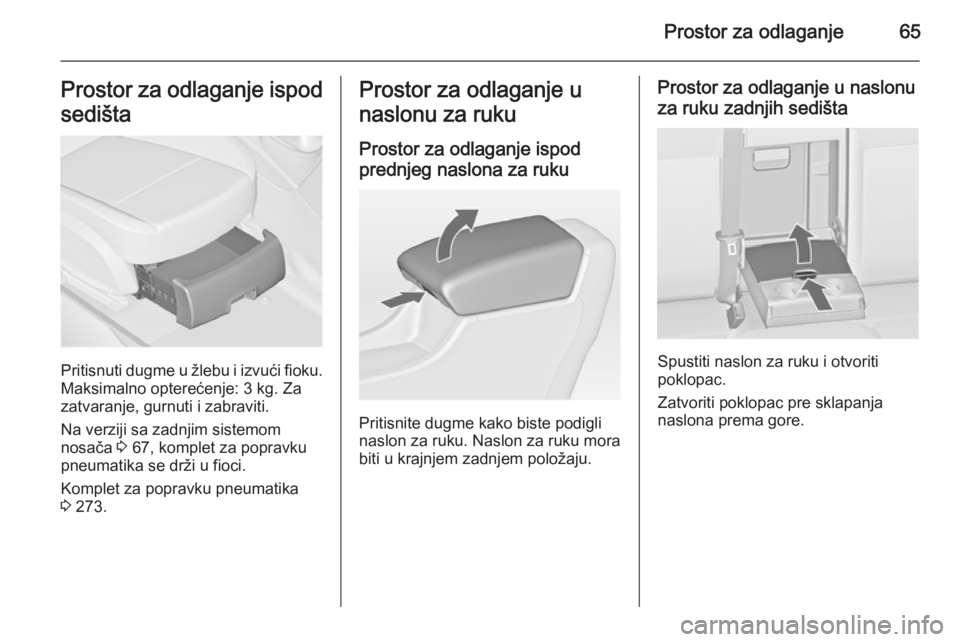

Prostor za odlaganje65Prostor za odlaganje ispod
sedišta
Pritisnuti dugme u žlebu i izvući fioku. Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.
Na verziji sa zadnjim sistemom
nosača 3 67, komplet za popravku
pneumatika se drži u fioci.
Komplet za popravku pneumatika
3 273.
Prostor za odlaganje u
naslonu za ruku
Prostor za odlaganje ispod
prednjeg naslona za ruku
Pritisnite dugme kako biste podigli
naslon za ruku. Naslon za ruku mora
biti u krajnjem zadnjem položaju.
Prostor za odlaganje u naslonu
za ruku zadnjih sedišta
Spustiti naslon za ruku i otvoriti
poklopac.
Zatvoriti poklopac pre sklapanja
naslona prema gore.

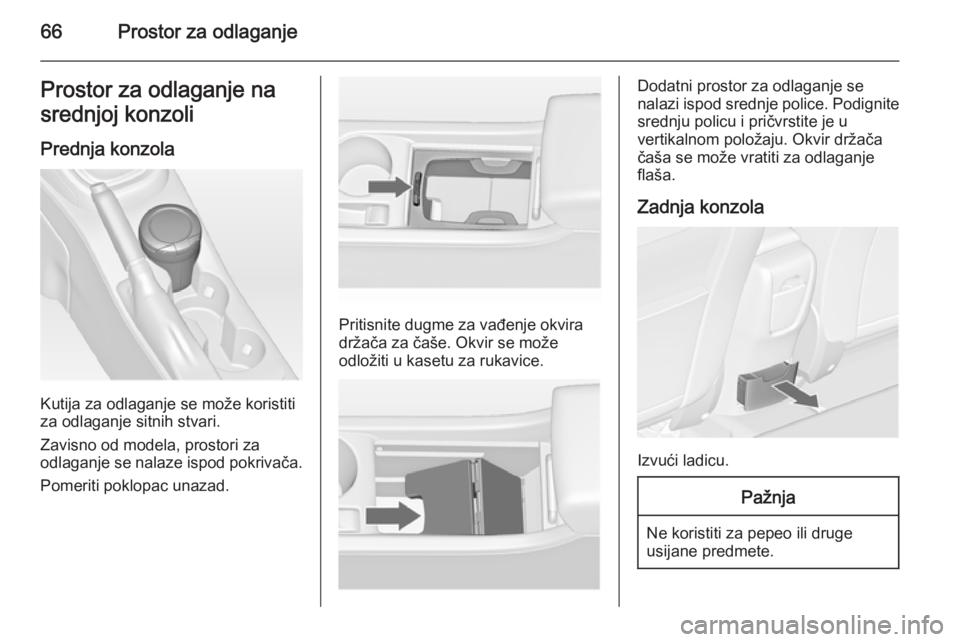

66Prostor za odlaganjeProstor za odlaganje na
srednjoj konzoli
Prednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Zavisno od modela, prostori za
odlaganje se nalaze ispod pokrivača.
Pomeriti poklopac unazad.
Pritisnite dugme za vađenje okvira
držača za čaše. Okvir se može
odložiti u kasetu za rukavice.
Dodatni prostor za odlaganje se
nalazi ispod srednje police. Podignite
srednju policu i pričvrstite je u
vertikalnom položaju. Okvir držača
čaša se može vratiti za odlaganje
flaša.
Zadnja konzola
Izvući ladicu.
Pažnja
Ne koristiti za pepeo ili druge
usijane predmete.

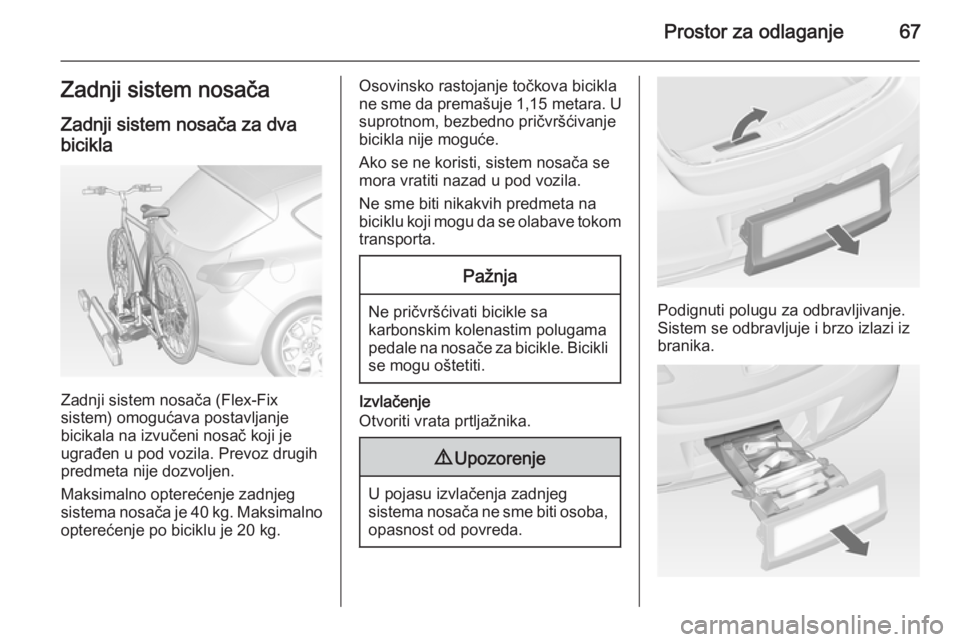

Prostor za odlaganje67Zadnji sistem nosača
Zadnji sistem nosača za dva bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikala na izvučeni nosač koji je
ugrađen u pod vozila. Prevoz drugih predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno opterećenje po biciklu je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.

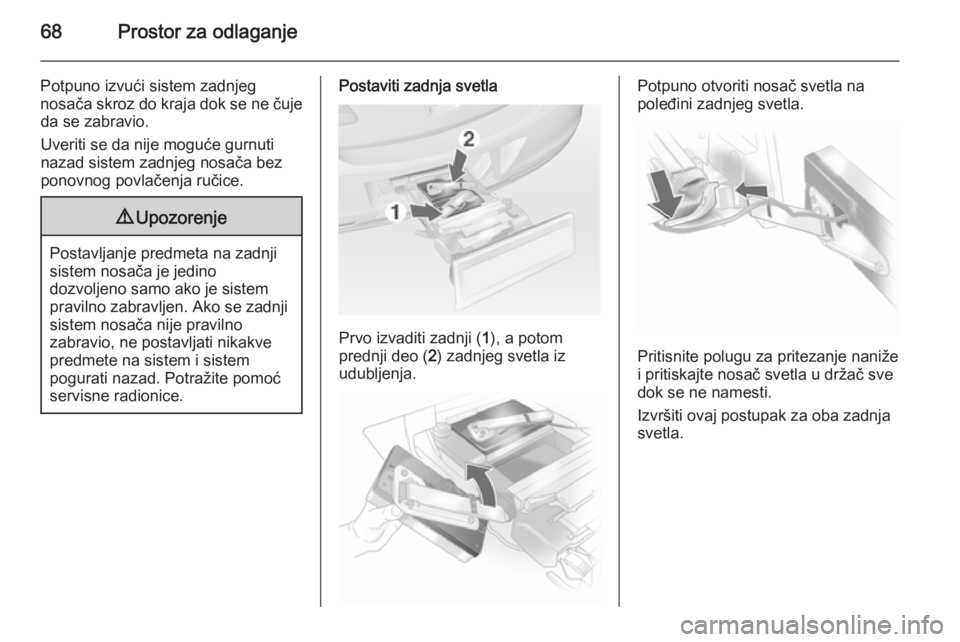

68Prostor za odlaganje
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Postaviti zadnja svetla
Prvo izvaditi zadnji ( 1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.
Potpuno otvoriti nosač svetla na
poleđini zadnjeg svetla.
Pritisnite polugu za pritezanje naniže
i pritiskajte nosač svetla u držač sve dok se ne namesti.
Izvršiti ovaj postupak za oba zadnja
svetla.
