Места для хранения79
Установить велосипед верти‐
кально с помощью поворотного ры‐
чага в ячейке коленчатого рычага
вращения педали велосипеда.
Если два велосипеда мешают друг другу, подогнать взаимное положе‐ ние велосипедов путем регули‐
ровки ячеек для колес и поворот‐
ного рычага в ячейке коленчатого
рычага вращения педали велоси‐
педа так, чтобы велосипеды не ме‐
шали друг другу. Убедиться, что
между велосипедом и автомоби‐
лем имеется достаточное свобод‐
ное место.Затяните от руки с максимальным
усилием винт крепления крон‐
штейна фиксации педали.
Закрепите колеса обоих велосипе‐
дов в колесных уступах при по‐
мощи ремней-держателей.
Проверить, что велосипед на‐
дежно закреплен.Внимание
Зазор между велосипедом и ав‐
томобилем должен составлять
не менее 5 см. При необходимо‐
сти ослабьте гайку руля и по‐
верните его боком.
Настройки ячеек для колес велоси‐ педов на поворотном рычаге
ячейки для коленчатого рычага
вращения педали велосипеда сле‐
дует записать и сохранить для каж‐
дого велосипеда. Правильная
предварительная настройка облег‐
чает последующую установку ве‐
лосипеда.
Рекомендуется закрепить на внеш‐ нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.

80Места для хранения
Снятие велосипеда с задней
системы перевозки грузов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Удерживая велосипед, слегка от‐
вернуть крепежный винт крепления
подшипников педали, затем под‐ нять крепление подшипников пе‐
дали и снять его.
Возвращение на штатное место
задней системы перевозки грузов
Вставьте фиксатор шатуна в опору
для шатуна, как показано на иллю‐
страции.
Вставить фиксирующий ремешок и
сильно потянуть его вниз до упора.

Места для хранения81
Нажать на рычаг освобождения и
сдвинуть ячейки для колес велоси‐
педов внутрь до упора.
Освободить фиксирующий рычаг
на диагональном упоре и сложить
вниз обе ячейки для коленчатых
рычагов вращения педалей вело‐
сипеда.
9 Предупреждение
Опасность защемления.
Сначала поверните до упора ле‐
вый зажимной рычаг ( 1), затем пра‐
вый ( 2).
Нажать и опустить вниз зажимной
рычаг, вытянуть опоры обеих ламп наружу из ячеек.
Сложите кронштейны на задней
стороне фонарей.
Вначале поместить в ячейки пе‐
редний ( 1), а затем задний ( 2) фо‐
нарь, и нажать на них вниз до
упора. Во избежание повреждений
вставить кабели полностью в на‐
правляющие.
Открыть заднюю откидную дверь.

82Места для хранения
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.
Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐ возить два велосипеда на выдвиж‐ ной каретке, встроенной в днищеавтомобиля. С помощью дополни‐
тельного кронштейна можно закре‐ пить еще два велосипеда. Транс‐портировка других объектов запре‐
щена.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном и
60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐ лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Колесная база велосипеда не
должна превышать 1,15 м. Иначе
безопасное крепление велосипеда
невозможно.
Если каретка системы перевозки
грузов не используется, ее необхо‐ димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
никаких предметов, которые могли
бы отсоединиться во время транс‐
портировки.

Места для хранения83Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам и
переезжая кочки и искусствен‐ ные неровности, соблюдайте
осторожность.
Внимание
Прежде чем закреплять велоси‐ пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Выдвижение
Открыть заднюю откидную дверь.
9 Предупреждение
Люди не должны находиться в
зоне выдвижения задней сис‐ темы перевозки грузов, это
опасно и может привести к
травме.
Потянуть рычаг освобождения
вверх. Система разблокируется и
будет быстро выдвинута из бам‐
пера.
Следует полностью вытянуть зад‐
нюю систему перевозки грузов на‐
ружу до щелчка фиксации.
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта система правильно закреплена.
Если задняя несущая система

84Места для хранениязакреплена неправильно, не ус‐
танавливайте на нее объекты, а сдвиньте ее назад. Обратитесь
за помощью на станцию техоб‐
служивания.
Откиньте держатель номерного знака
Поднимите держатель номерного
знака и сложите его назад.
Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐ можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.

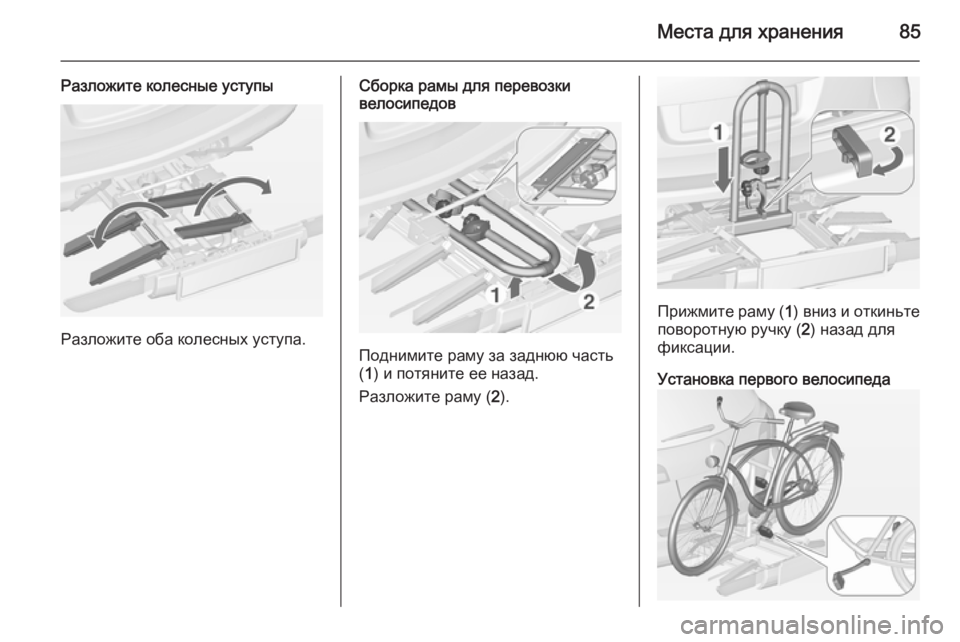

Места для хранения85
Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
( 1 ) и потяните ее назад.
Разложите раму ( 2).
Прижмите раму ( 1) вниз и откиньте
поворотную ручку ( 2) назад для
фиксации.
Установка первого велосипеда

86Места для хранения
1. Поверните педали в положе‐ние, показанное на иллюстра‐
ции, и установите велосипед ко‐ лесами в передние уступы.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти отпустите руль велосипеда
и установите его боком.
Установка дополнительного
кронштейна
Если вам необходимо перевезти более двух велосипедов, перед ус‐ тановкой второго велосипеда сле‐
дует установить дополнительный
кронштейн.
1. Установите дополнительный кронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.

Места для хранения87
2. Поверните рычаг (1) вперед и
удерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна ( 2).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом необходимо выполнить неко‐
торые дополнительные операции:
1. Прежде чем устанавливать ве‐ лосипед, разложите уступы подего колеса.
2. Прежде чем устанавливать ве‐ лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
3. Устанавливая велосипеды на задней системе перевозки гру‐
зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
4. Выравнивайте каждый следую‐ щий велосипед по ранее уста‐
новленному. Ступицы колес ве‐ лосипедов не должны касаться
друг друга.

88Места для хранения
5. Закрепляйте велосипеды с по‐мощью крепежных кронштей‐
нов и ремней так же, как и пер‐ вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐ педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных уступах при помощи хомутов.
Рекомендуется закрепить на внеш‐нем велосипеде предупредитель‐ный знак, чтобы привлечь внима‐
ние других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
■ Без дополнительного крон‐ штейна:
