OPEL ASTRA J 2014.5 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем299
Легкосплавні диски з
центральним ковпаком болтів
кріплення: Від'єднайте
центральну кришку, вставивши
знімач у заглибину емблеми і
потягнувши за нього. Див.
розділ "Інструменти
автомобіля" 3 286.
2. Залежно від версії моделі автомобіля можуть
застосовуватися два типи
домкратів та колісних ключів.
Див. розділ "Інструменти
автомобіля" 3 286.
Варіант 1а використання
нескладаного колісного ключа:Установіть ключ і
переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Варіанти 1b, 2 і 3 використання
складаного колісного ключа:Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник ключа
до головки гайки, а потім
встановіть на неї ключ.
Перехідник ключа зберігається
в бардачку.

300Догляд за автомобілем
3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються стальні панелі дверних порогів з
заглушками підйомних точок
для домкрата: потрібно спершу
витягнути заглушку з
відповідної підйомної точки.
4. 3-дверний і 5-дверний хетчбек
та 4-дверний нотчбек, варіанти
домкратів 1a, 1b і 3, 3 286:
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть ручку домкрата та
після правильного його
вирівнювання обертайте ручку, доки колесо не почне звисати
над землею.
Універсал, варіант домкрата 2,
3 286:

Догляд за автомобілем301
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 302.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одна напроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в колпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральний ковпак на
легкосплавні диски.11. На автомобілях зі стальними панелями дверних порогів
потрібно закрити підйомну
точку заглушкою.
12. Покладіть у відповідні відділення замінене колесо
3 302, інструменти автомобіля
3 286 та перехідник ключа 3 67.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.

302Догляд за автомобілем

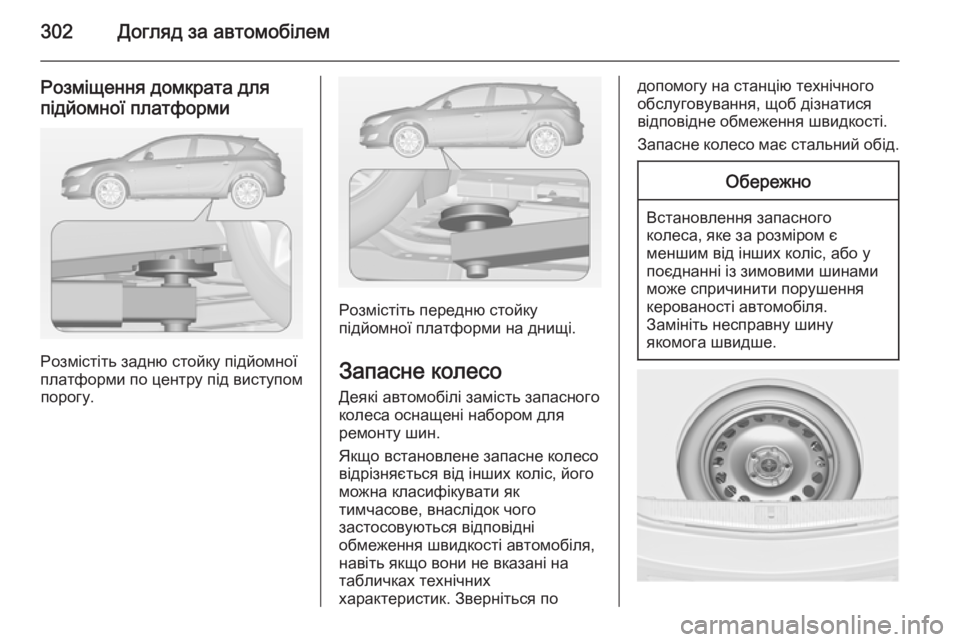

Розміщення домкрата дляпідйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.

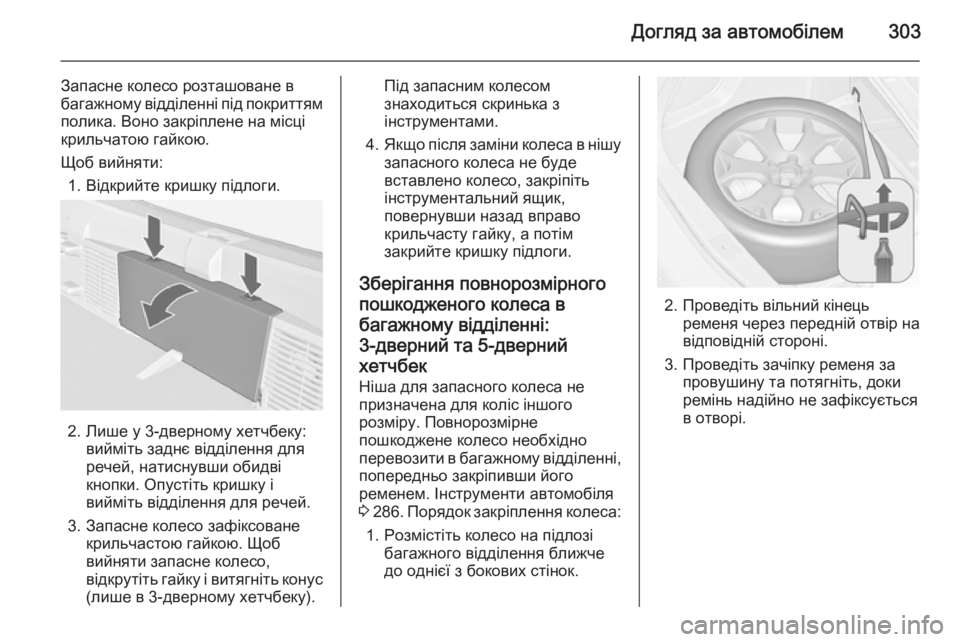

Догляд за автомобілем303
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Щоб вийняти: 1. Відкрийте кришку підлоги.
2. Лише у 3-дверному хетчбеку: вийміть заднє відділення для
речей, натиснувши обидві
кнопки. Опустіть кришку і
вийміть відділення для речей.
3. Запасне колесо зафіксоване крильчастою гайкою. Щоб
вийняти запасне колесо,
відкрутіть гайку і витягніть конус
(лише в 3-дверному хетчбеку).
Під запасним колесом
знаходиться скринька з
інструментами.
4. Якщо після заміни колеса в нішу
запасного колеса не буде
вставлено колесо, закріпіть
інструментальний ящик,
повернувши назад вправо
крильчасту гайку, а потім
закрийте кришку підлоги.
Зберігання повнорозмірного
пошкодженого колеса в
багажному відділенні: 3-дверний та 5-дверний
хетчбек Ніша для запасного колеса не
призначена для коліс іншого
розміру. Повнорозмірне
пошкоджене колесо необхідно
перевозити в багажному відділенні, попередньо закріпивши його
ременем. Інструменти автомобіля
3 286 . Порядок закріплення колеса:
1. Розмістіть колесо на підлозі багажного відділення ближче
до однієї з бокових стінок.
2. Проведіть вільний кінець ременя через передній отвір на
відповідній стороні.
3. Проведіть зачіпку ременя за провушину та потягніть, доки
ремінь надійно не зафіксується
в отворі.

304Догляд за автомобілем

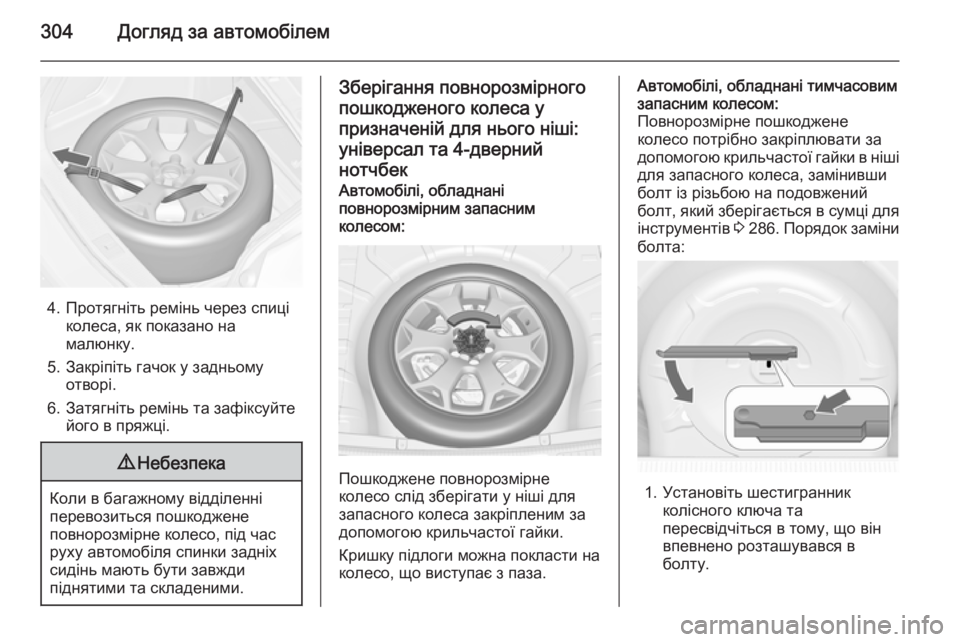

4. Протягніть ремінь через спиціколеса, як показано на
малюнку.
5. Закріпіть гачок у задньому отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.
Зберігання повнорозмірного
пошкодженого колеса упризначеній для нього ніші:
універсал та 4-дверний
нотчбекАвтомобілі, обладнані
повнорозмірним запасним
колесом:
Пошкоджене повнорозмірне
колесо слід зберігати у ніші для
запасного колеса закріпленим за
допомогою крильчастої гайки.
Кришку підлоги можна покласти на
колесо, що виступає з паза.
Автомобілі, обладнані тимчасовим
запасним колесом:
Повнорозмірне пошкоджене
колесо потрібно закріплювати за допомогою крильчастої гайки в ніші
для запасного колеса, замінивши
болт із різьбою на подовжений
болт, який зберігається в сумці для інструментів 3 286 . Порядок заміни
болта:
1. Установіть шестигранник колісного ключа та
пересвідчіться в тому, що він
впевнено розташувався в
болту.

Догляд за автомобілем305

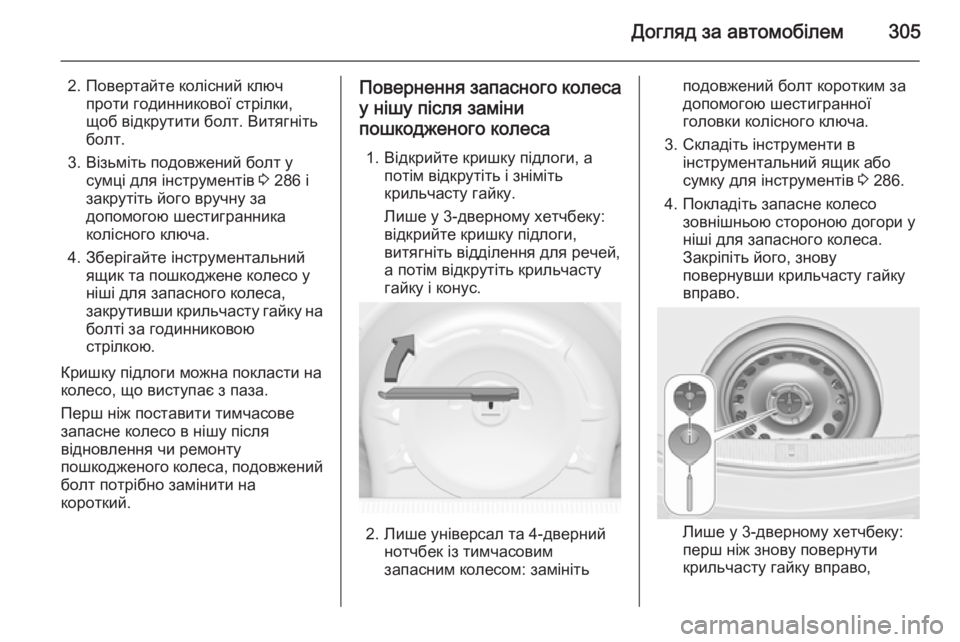

2. Повертайте колісний ключпроти годинникової стрілки,
щоб відкрутити болт. Витягніть
болт.
3. Візьміть подовжений болт у сумці для інструментів 3 286 і
закрутіть його вручну за
допомогою шестигранника
колісного ключа.
4. Зберігайте інструментальний ящик та пошкоджене колесо у
ніші для запасного колеса,
закрутивши крильчасту гайку на болті за годинниковоюстрілкою.
Кришку підлоги можна покласти на
колесо, що виступає з паза.
Перш ніж поставити тимчасове запасне колесо в нішу після
відновлення чи ремонту
пошкодженого колеса, подовжений болт потрібно замінити на
короткий.Повернення запасного колеса
у нішу після заміни
пошкодженого колеса
1. Відкрийте кришку підлоги, а потім відкрутіть і знімітькрильчасту гайку.
Лише у 3-дверному хетчбеку:
відкрийте кришку підлоги,
витягніть відділення для речей,
а потім відкрутіть крильчасту
гайку і конус.
2. Лише універсал та 4-дверний нотчбек із тимчасовим
запасним колесом: замініть
подовжений болт коротким за
допомогою шестигранної
головки колісного ключа.
3. Складіть інструменти в інструментальний ящик або
сумку для інструментів 3 286.
4. Покладіть запасне колесо зовнішньою стороною догори у
ніші для запасного колеса.
Закріпіть його, знову
повернувши крильчасту гайку
вправо.
Лише у 3-дверному хетчбеку:
перш ніж знову повернути
крильчасту гайку вправо,

306Догляд за автомобілем

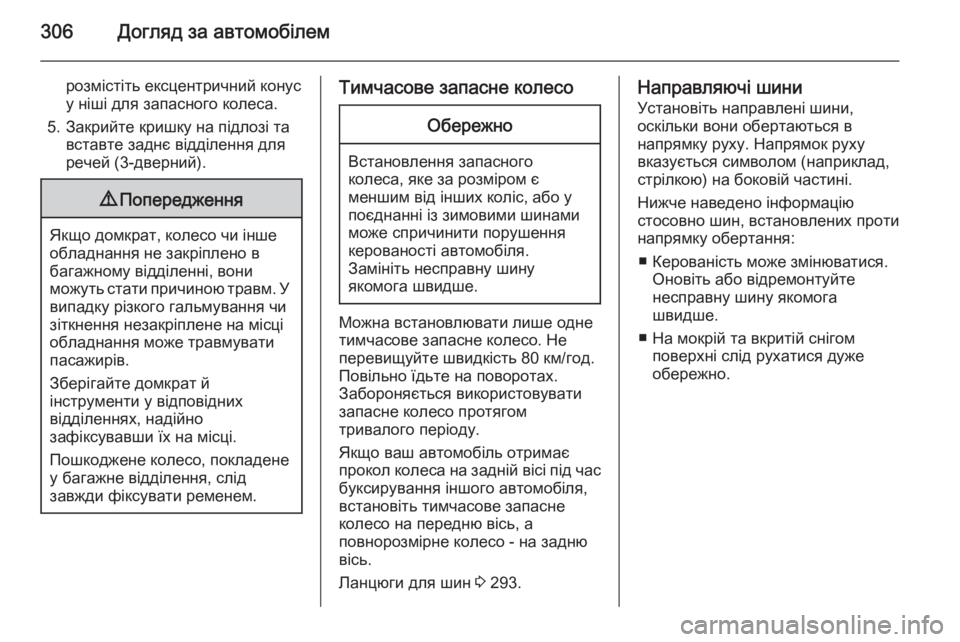

розмістіть ексцентричний конус
у ніші для запасного колеса.
5. Закрийте кришку на підлозі та вставте заднє відділення для
речей (3-дверний).9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди фіксувати ременем.
Тимчасове запасне колесоОбережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Можна встановлювати лише одне
тимчасове запасне колесо. Не
перевищуйте швидкість 80 км/год.
Повільно їдьте на поворотах.
Забороняється використовувати
запасне колесо протягом
тривалого періоду.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню
вісь.
Ланцюги для шин 3 293.
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
■ Керованість може змінюватися. Оновіть або відремонтуйте
несправну шину якомога
швидше.
■ На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.

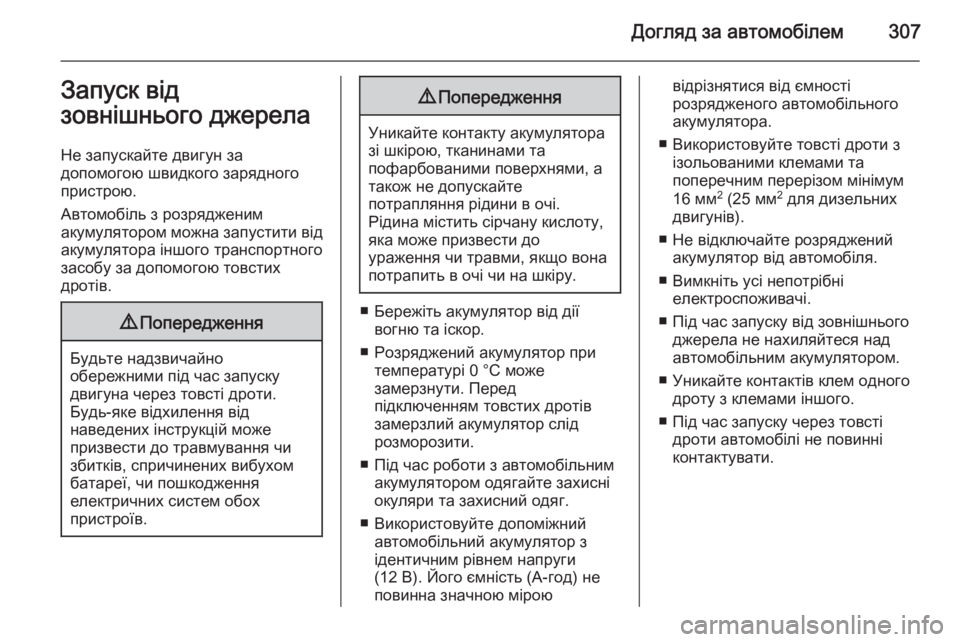

Догляд за автомобілем307Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль з розрядженим
акумулятором можна запустити від акумулятора іншого транспортного
засобу за допомогою товстих
дротів.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.
9 Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі.
Рідина містить сірчану кислоту,
яка може призвести до
ураження чи травми, якщо вона
потрапить в очі чи на шкіру.
■ Бережіть акумулятор від дії вогню та іскор.
■ Розряджений акумулятор при температурі 0 °C може
замерзнути. Перед
підключенням товстих дротів
замерзлий акумулятор слід
розморозити.
■ Під час роботи з автомобільним акумулятором одягайте захисні
окуляри та захисний одяг.
■ Використовуйте допоміжний автомобільний акумулятор з
ідентичним рівнем напруги
(12 В). Його ємність (A-год) не
повинна значною мірою
відрізнятися від ємності
розрядженого автомобільного
акумулятора.
■ Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
■ Не відключайте розряджений акумулятор від автомобіля.
■ Вимкніть усі непотрібні електроспоживачі.
■ Під час запуску від зовнішнього джерела не нахиляйтеся над
автомобільним акумулятором.
■ Уникайте контактів клем одного дроту з клемами іншого.
■ Під час запуску через товсті дроти автомобілі не повинні
контактувати.

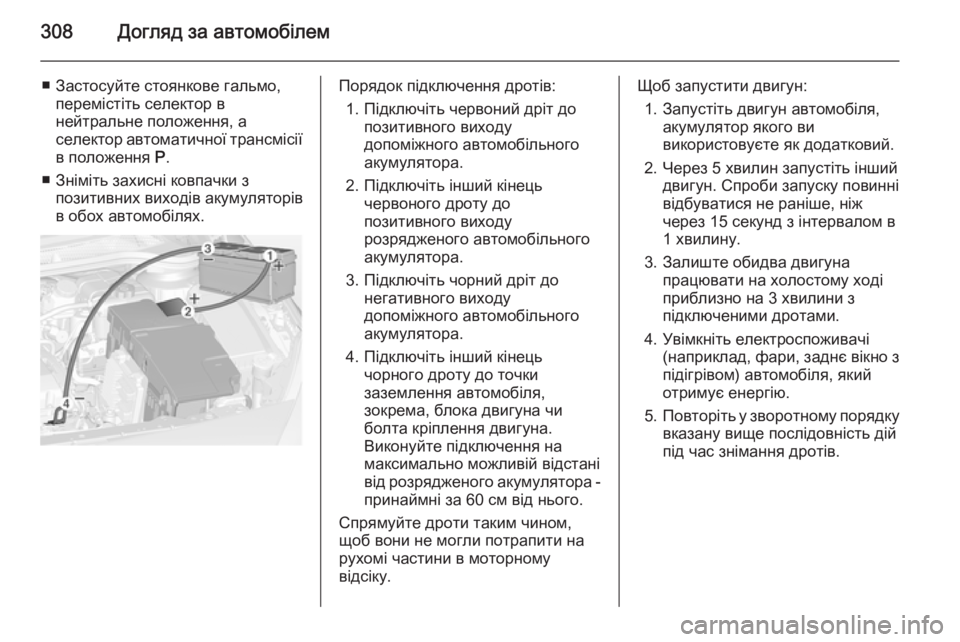

308Догляд за автомобілем
■ Застосуйте стоянкове гальмо,перемістіть селектор в
нейтральне положення, а
селектор автоматичної трансмісії в положення P.
■ Зніміть захисні ковпачки з позитивних виходів акумуляторів
в обох автомобілях.Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходудопоміжного автомобільного
акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого автомобільного
акумулятора.
3. Підключіть чорний дріт до негативного виходу
допоміжного автомобільного
акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи
болта кріплення двигуна.
Виконуйте підключення на
максимально можливій відстані
від розрядженого акумулятора -
принаймні за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.Щоб запустити двигун:
1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через 5 хвилин запустіть інший двигун. Спроби запуску повиннівідбуватися не раніше, ніж
через 15 секунд з інтервалом в
1 хвилину.
3. Залиште обидва двигуна працювати на холостому ході
приблизно на 3 хвилини з
підключеними дротами.
4. Увімкніть електроспоживачі (наприклад , фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.
