OPEL ASTRA J 2014 Betriebsanleitung (in German)

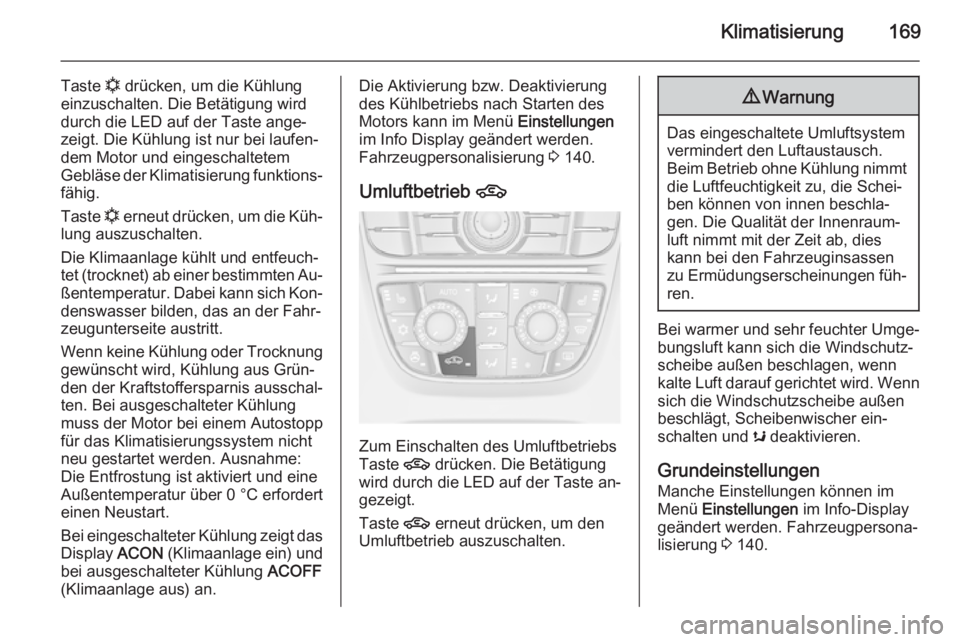

Klimatisierung169
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Gebläse der Klimatisierung funktions‐
fähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Dabei kann sich Kon‐ denswasser bilden, das an der Fahr‐zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, Kühlung aus Grün‐
den der Kraftstoffersparnis ausschal‐
ten. Bei ausgeschalteter Kühlung
muss der Motor bei einem Autostopp
für das Klimatisierungssystem nicht
neu gestartet werden. Ausnahme:
Die Entfrostung ist aktiviert und eine
Außentemperatur über 0 °C erfordert
einen Neustart.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.Die Aktivierung bzw. Deaktivierung
des Kühlbetriebs nach Starten des
Motors kann im Menü Einstellungen
im Info Display geändert werden. Fahrzeugpersonalisierung 3 140.
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann sich die Windschutz‐
scheibe außen beschlagen, wenn
kalte Luft darauf gerichtet wird. Wenn
sich die Windschutzscheibe außen
beschlägt, Scheibenwischer ein‐
schalten und s deaktivieren.
Grundeinstellungen
Manche Einstellungen können im
Menü Einstellungen im Info-Display
geändert werden. Fahrzeugpersona‐
lisierung 3 140.

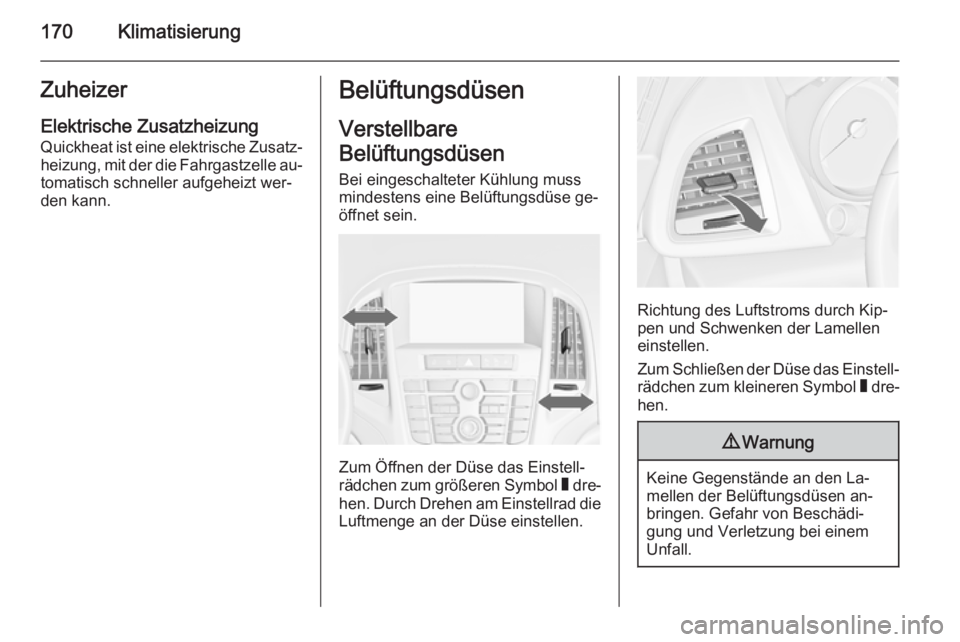

170KlimatisierungZuheizerElektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐ heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse das Einstell‐
rädchen zum größeren Symbol W dre‐
hen. Durch Drehen am Einstellrad die
Luftmenge an der Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W dre‐
hen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

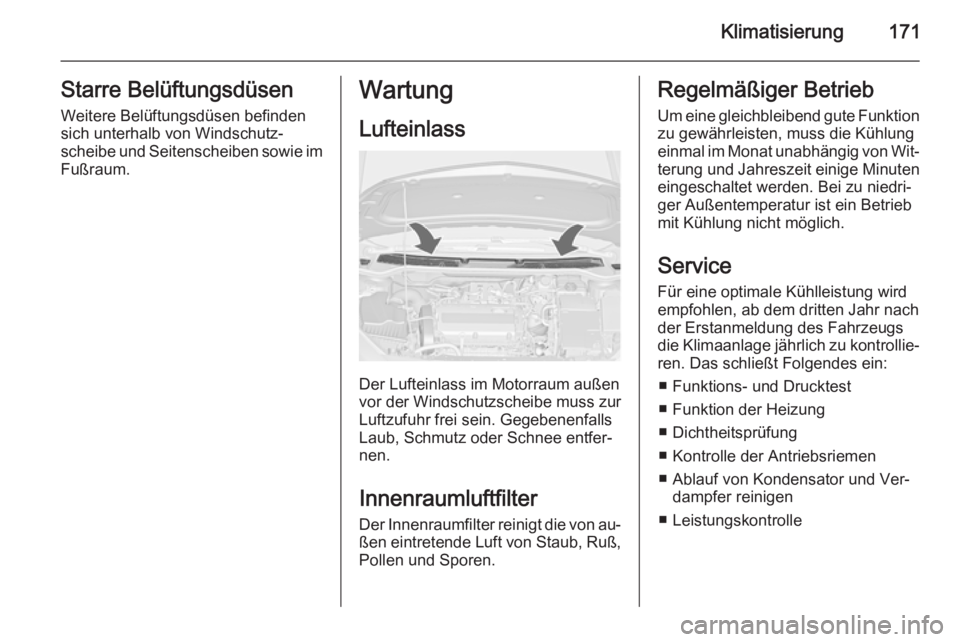

Klimatisierung171Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

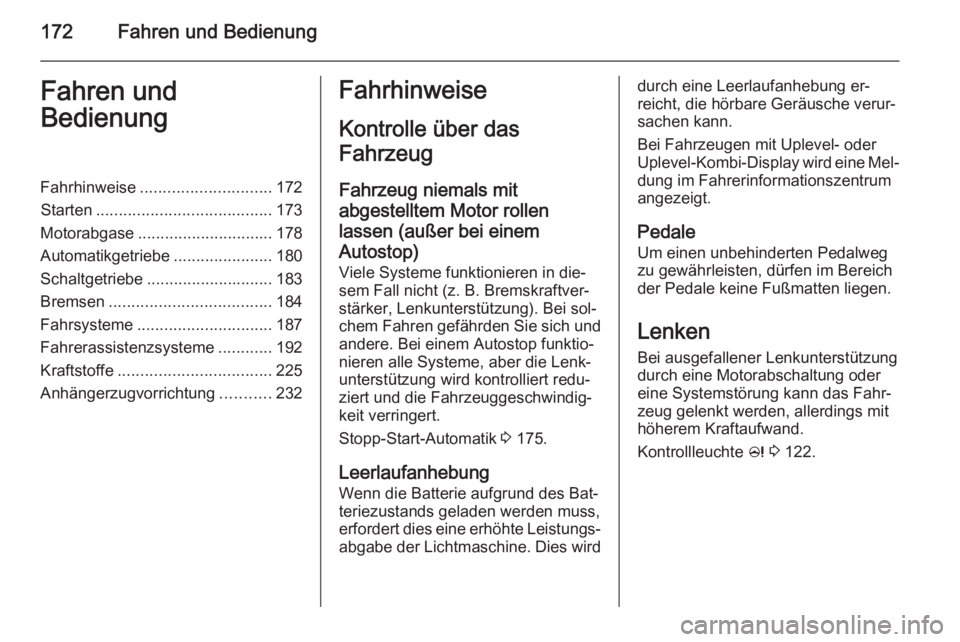

172Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 172
Starten ....................................... 173
Motorabgase .............................. 178
Automatikgetriebe ......................180
Schaltgetriebe ............................ 183
Bremsen .................................... 184
Fahrsysteme .............................. 187
Fahrerassistenzsysteme ............192
Kraftstoffe .................................. 225
Anhängerzugvorrichtung ...........232Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren in die‐
sem Fall nicht (z. B. Bremskraftver‐
stärker, Lenkunterstützung). Bei sol‐
chem Fahren gefährden Sie sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐ ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 175.
Leerlaufanhebung
Wenn die Batterie aufgrund des Bat‐
teriezustands geladen werden muss,
erfordert dies eine erhöhte Leistungs‐
abgabe der Lichtmaschine. Dies wirddurch eine Leerlaufanhebung er‐
reicht, die hörbare Geräusche verur‐
sachen kann.
Bei Fahrzeugen mit Uplevel- oder
Uplevel-Kombi-Display wird eine Mel‐ dung im Fahrerinformationszentrumangezeigt.
Pedale
Um einen unbehinderten Pedalweg
zu gewährleisten, dürfen im Bereich
der Pedale keine Fußmatten liegen.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 122.

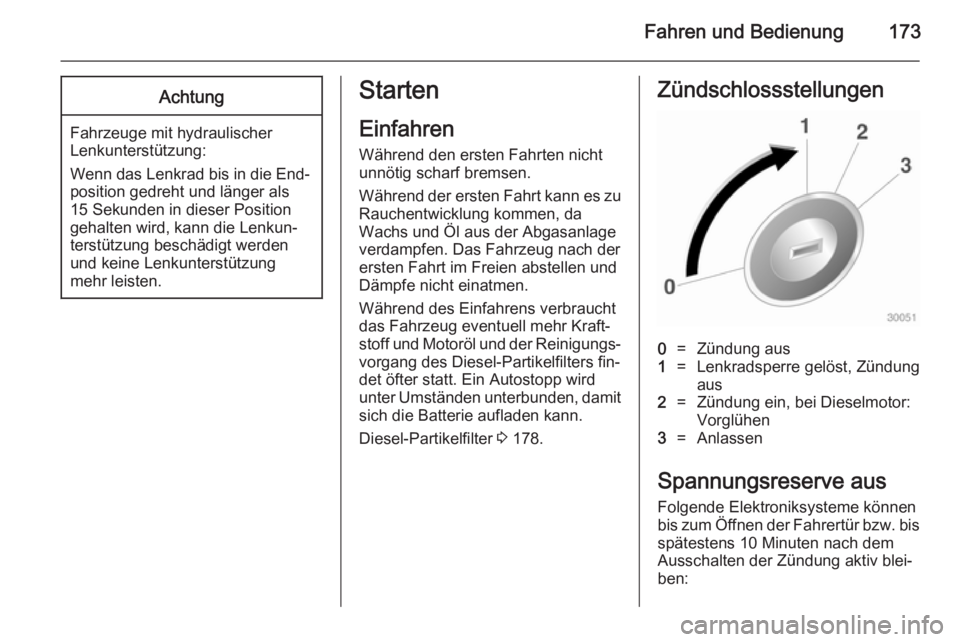

Fahren und Bedienung173Achtung
Fahrzeuge mit hydraulischerLenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
gehalten wird, kann die Lenkun‐ terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.
Starten
Einfahren
Während den ersten Fahrten nicht
unnötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampfen. Das Fahrzeug nach der
ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Während des Einfahrens verbraucht
das Fahrzeug eventuell mehr Kraft‐
stoff und Motoröl und der Reinigungs‐
vorgang des Diesel-Partikelfilters fin‐
det öfter statt. Ein Autostopp wird unter Umständen unterbunden, damit
sich die Batterie aufladen kann.
Diesel-Partikelfilter 3 178.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung
aus2=Zündung ein, bei Dieselmotor:
Vorglühen3=Anlassen
Spannungsreserve aus
Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis
spätestens 10 Minuten nach dem
Ausschalten der Zündung aktiv blei‐
ben:

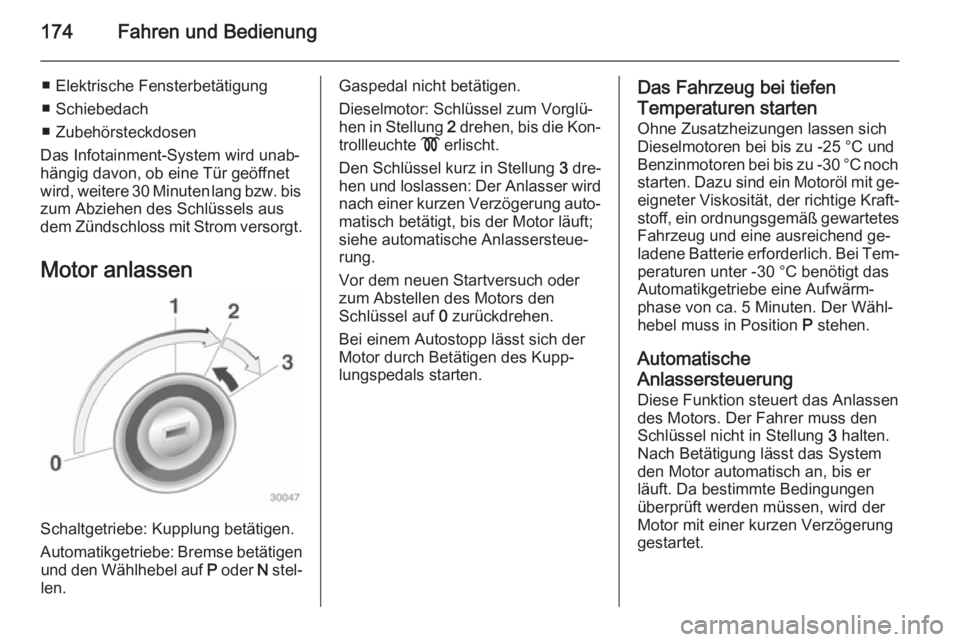

174Fahren und Bedienung
■ Elektrische Fensterbetätigung
■ Schiebedach
■ Zubehörsteckdosen
Das Infotainment-System wird unab‐ hängig davon, ob eine Tür geöffnet
wird, weitere 30 Minuten lang bzw. bis
zum Abziehen des Schlüssels aus
dem Zündschloss mit Strom versorgt.
Motor anlassen
Schaltgetriebe: Kupplung betätigen.
Automatikgetriebe: Bremse betätigen und den Wählhebel auf P oder N stel‐
len.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐
hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.
Den Schlüssel kurz in Stellung 3 dre‐
hen und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor dem neuen Startversuch oder zum Abstellen des Motors den
Schlüssel auf 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.Das Fahrzeug bei tiefen
Temperaturen starten
Ohne Zusatzheizungen lassen sich
Dieselmotoren bei bis zu -25 °C und
Benzinmotoren bei bis zu -30 °C noch starten. Dazu sind ein Motoröl mit ge‐
eigneter Viskosität, der richtige Kraft‐
stoff, ein ordnungsgemäß gewartetes Fahrzeug und eine ausreichend ge‐ladene Batterie erforderlich. Bei Tem‐
peraturen unter -30 °C benötigt das
Automatikgetriebe eine Aufwärm‐
phase von ca. 5 Minuten. Der Wähl‐
hebel muss in Position P stehen.
Automatische
Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das System den Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.

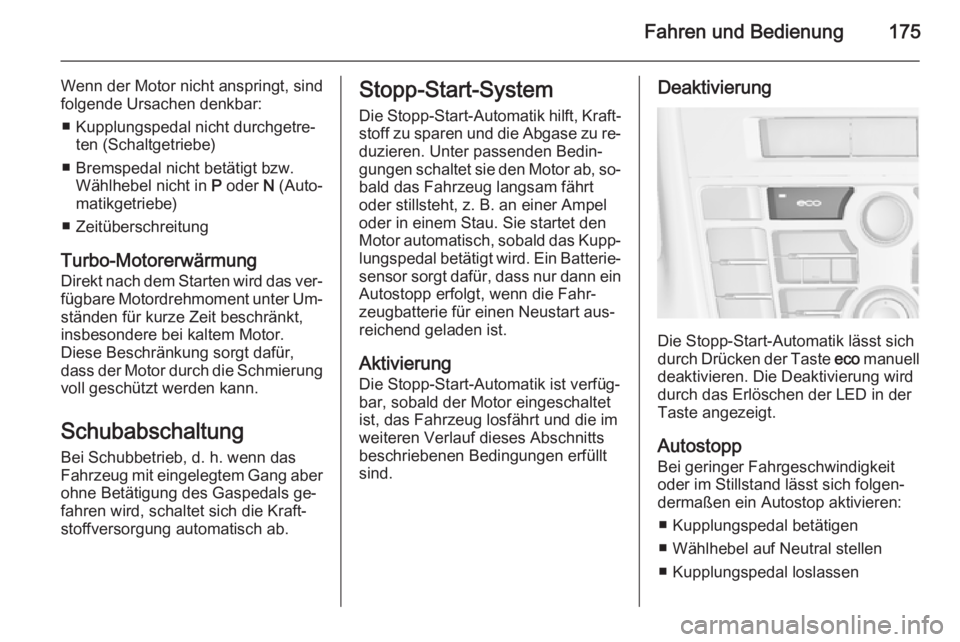

Fahren und Bedienung175
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Kupplungspedal nicht durchgetre‐ ten (Schaltgetriebe)
■ Bremspedal nicht betätigt bzw. Wählhebel nicht in P oder N (Auto‐
matikgetriebe)
■ Zeitüberschreitung
Turbo-Motorerwärmung Direkt nach dem Starten wird das ver‐
fügbare Motordrehmoment unter Um‐ ständen für kurze Zeit beschränkt,
insbesondere bei kaltem Motor.
Diese Beschränkung sorgt dafür,
dass der Motor durch die Schmierung
voll geschützt werden kann.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐ lungspedal betätigt wird. Ein Batterie‐
sensor sorgt dafür, dass nur dann ein
Autostopp erfolgt, wenn die Fahr‐
zeugbatterie für einen Neustart aus‐
reichend geladen ist.
Aktivierung Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Deaktivierung
Die Stopp-Start-Automatik lässt sich
durch Drücken der Taste eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostopp Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostop aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf Neutral stellen
■ Kupplungspedal loslassen

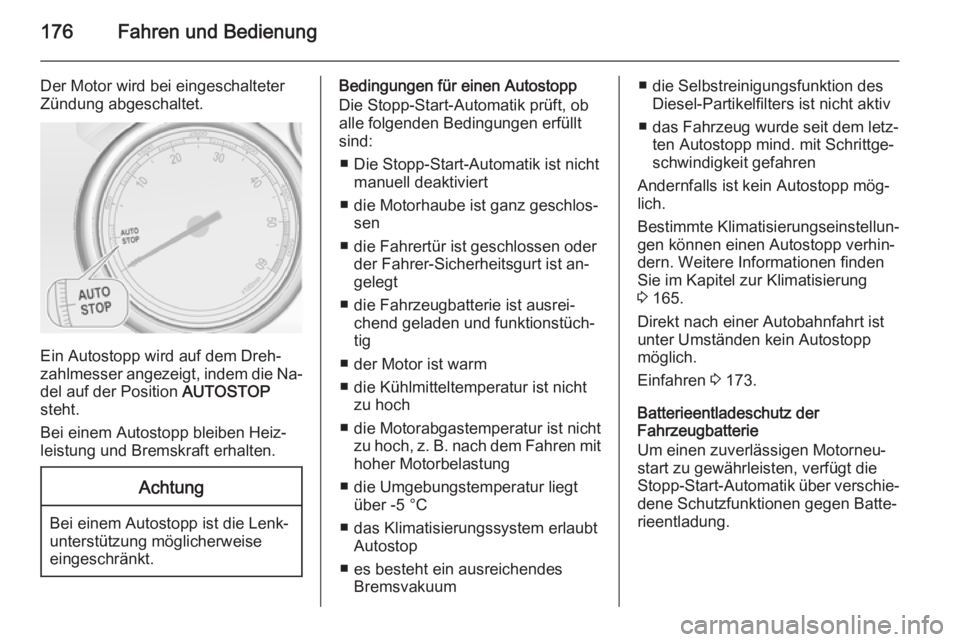

176Fahren und Bedienung
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐
del auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig
■ der Motor ist warm
■ die Kühlmitteltemperatur ist nicht zu hoch
■ die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung
■ die Umgebungstemperatur liegt über -5 °C
■ das Klimatisierungssystem erlaubt Autostop
■ es besteht ein ausreichendes Bremsvakuum■ die Selbstreinigungsfunktion desDiesel-Partikelfilters ist nicht aktiv
■ das Fahrzeug wurde seit dem letz‐ ten Autostopp mind. mit Schrittge‐
schwindigkeit gefahren
Andernfalls ist kein Autostopp mög‐
lich.
Bestimmte Klimatisierungseinstellun‐
gen können einen Autostopp verhin‐
dern. Weitere Informationen finden
Sie im Kapitel zur Klimatisierung
3 165.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostopp
möglich.
Einfahren 3 173.
Batterieentladeschutz der Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.

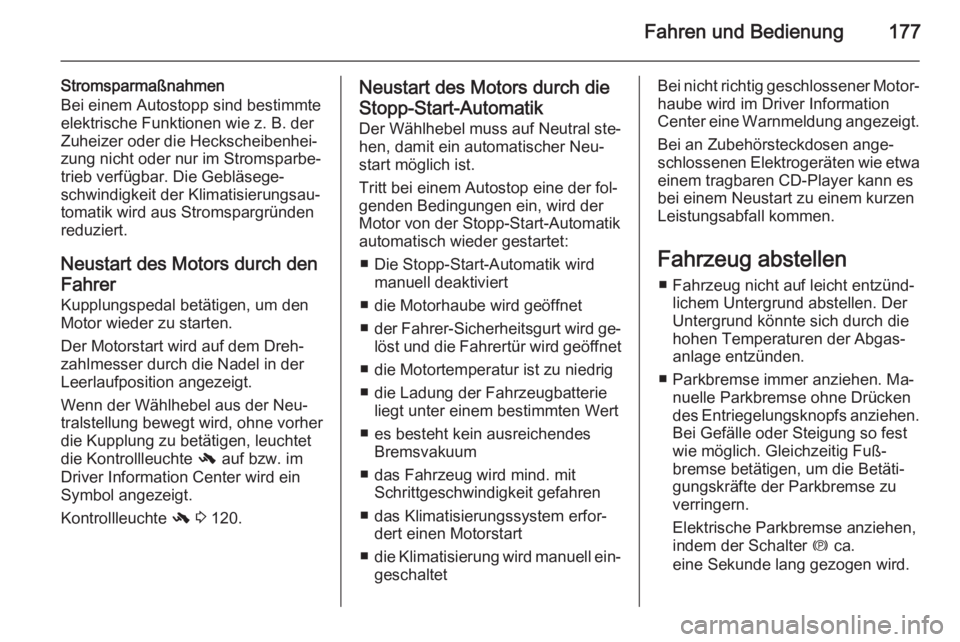

Fahren und Bedienung177
Stromsparmaßnahmen
Bei einem Autostopp sind bestimmte elektrische Funktionen wie z. B. der
Zuheizer oder die Heckscheibenhei‐
zung nicht oder nur im Stromsparbe‐
trieb verfügbar. Die Gebläsege‐
schwindigkeit der Klimatisierungsau‐
tomatik wird aus Stromspargründen
reduziert.
Neustart des Motors durch den
Fahrer Kupplungspedal betätigen, um denMotor wieder zu starten.
Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtet
die Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 120.Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral ste‐ hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostop eine der fol‐
genden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
■ Die Stopp-Start-Automatik wird manuell deaktiviert
■ die Motorhaube wird geöffnet
■ der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet
■ die Motortemperatur ist zu niedrig
■ die Ladung der Fahrzeugbatterie liegt unter einem bestimmten Wert
■ es besteht kein ausreichendes Bremsvakuum
■ das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren
■ das Klimatisierungssystem erfor‐ dert einen Motorstart
■ die Klimatisierung wird manuell ein‐
geschaltetBei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐ schlossenen Elektrogeräten wie etwa
einem tragbaren CD-Player kann es bei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Fahrzeug abstellen ■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Parkbremse immer anziehen. Ma‐ nuelle Parkbremse ohne Drücken
des Entriegelungsknopfs anziehen.
Bei Gefälle oder Steigung so fest
wie möglich. Gleichzeitig Fuß‐
bremse betätigen, um die Betäti‐
gungskräfte der Parkbremse zu
verringern.
Elektrische Parkbremse anziehen,
indem der Schalter m ca.
eine Sekunde lang gezogen wird.

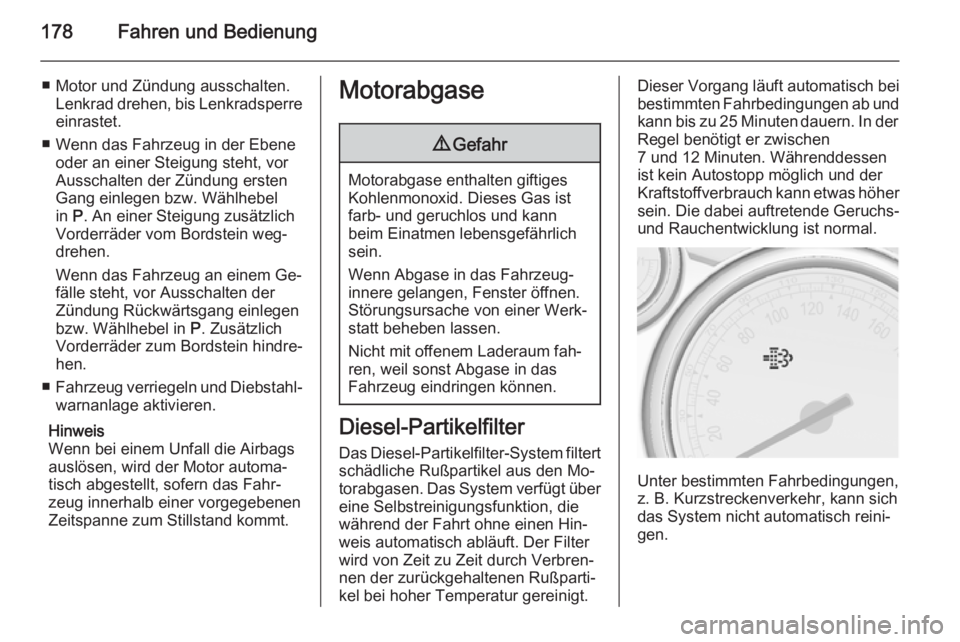

178Fahren und Bedienung
■ Motor und Zündung ausschalten.Lenkrad drehen, bis Lenkradsperreeinrastet.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vor
Ausschalten der Zündung ersten
Gang einlegen bzw. Wählhebel
in P. An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐ hen.
■ Fahrzeug verriegeln und Diebstahl‐
warnanlage aktivieren.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und
kann bis zu 25 Minuten dauern. In der Regel benötigt er zwischen
7 und 12 Minuten. Währenddessen
ist kein Autostopp möglich und der
Kraftstoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
