Instrumentos, elementos de manuseamento129
Os sub menus são:
■Indicação de passagem de
relação : A relação actual está
indicada no interior de uma seta. O
número acima recomenda
engrenar uma velocidade superior, para poupança de combustível.
Visor de índice Eco : O consumo de
combustível actual está indicado num visor de segmento. Para uma
condução económica, adaptar as
características da sua condução
para manter os segmentos
preenchidos dentro da área Eco.
Quantos mais segmentos
estiverem preenchidos, maior o
consumo de combustível. O
consumo momentâneo é indicado em simultâneo.
■ Cons. Princip. : uma lista dos
elementos de conforto de maior
consumo actualmente ligados, é
apresentada por ordem
decrescente. É indicado o potencial
de economia de combustível. Um
consumidor que é desligado
desaparece da lista e o valor do consumo é actualizado.
Durante condições esporádicas de
condução, o motor activará
automaticamente o óculo traseiro
aquecido para aumentar a carga do
motor. Neste caso, o óculo traseiro aquecido é indicado como um dos
principais consumidores, sem
activação por parte do condutor.
■ Consumo Médio : apresenta o
consumo médio ao longo de 50 km . Os segmentos preenchidos
apresentam o consumo por etapas de 5 km e revelam o efeito da
topografia ou do comportamento
de condução sobre o consumo de combustível.
Page 132 of 357

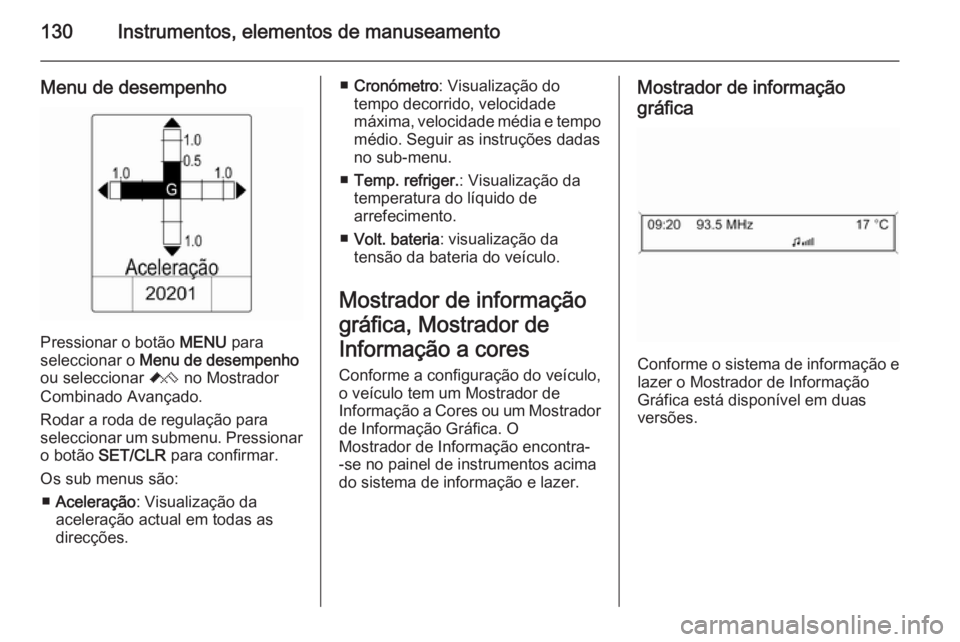

130Instrumentos, elementos de manuseamento
Menu de desempenho
Pressionar o botão MENU para
seleccionar o Menu de desempenho
ou seleccionar C no Mostrador
Combinado Avançado.
Rodar a roda de regulação para
seleccionar um submenu. Pressionar
o botão SET/CLR para confirmar.
Os sub menus são: ■ Aceleração : Visualização da
aceleração actual em todas as
direcções.
■ Cronómetro : Visualização do
tempo decorrido, velocidade
máxima, velocidade média e tempo médio. Seguir as instruções dadas
no sub-menu.
■ Temp. refriger. : Visualização da
temperatura do líquido de
arrefecimento.
■ Volt. bateria : visualização da
tensão da bateria do veículo.
Mostrador de informação
gráfica, Mostrador de
Informação a cores Conforme a configuração do veículo,
o veículo tem um Mostrador de
Informação a Cores ou um Mostrador
de Informação Gráfica. O
Mostrador de Informação encontra- -se no painel de instrumentos acima
do sistema de informação e lazer.Mostrador de informação
gráfica
Conforme o sistema de informação e lazer o Mostrador de Informação
Gráfica está disponível em duas
versões.
Page 133 of 357

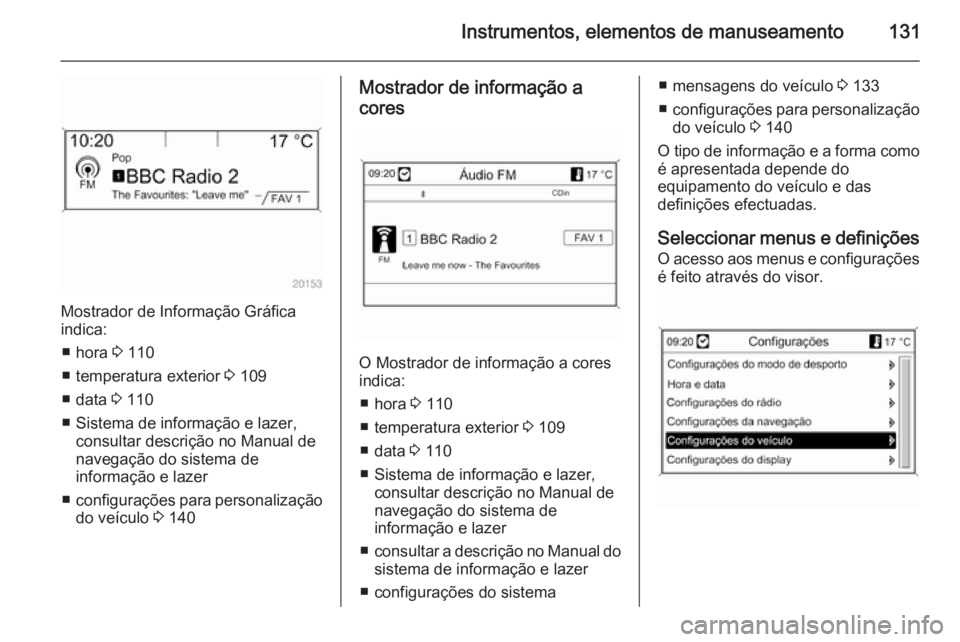

Instrumentos, elementos de manuseamento131
Mostrador de Informação Gráfica
indica:
■ hora 3 110
■ temperatura exterior 3 109
■ data 3 110
■ Sistema de informação e lazer, consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ configurações para personalização
do veículo 3 140
Mostrador de informação a
cores
O Mostrador de informação a cores
indica:
■ hora 3 110
■ temperatura exterior 3 109
■ data 3 110
■ Sistema de informação e lazer, consultar descrição no Manual de
navegação do sistema de
informação e lazer
■ consultar a descrição no Manual do
sistema de informação e lazer
■ configurações do sistema
■ mensagens do veículo 3 133
■ configurações para personalização
do veículo 3 140
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.
Seleccionar menus e definições O acesso aos menus e configurações
é feito através do visor.
Page 134 of 357

132Instrumentos, elementos de manuseamento
As selecções são feitas através:■ dos menus
■ botões de função e de mau funcionamento do sistema de
informação e lazer
Seleccionar utilizando o sistema de
informação e lazer
Seleccione uma função através dos
botões de estado do sistema de
informação e lazer. É apresentado o
menu da função seleccionada.
O botão multifunções é utilizado para seleccionar um item e para confirmar.
Botão multifunções
O botão multifunções é o elemento de comando central para os menus:
Rodar ■ Para marcar uma opção de menu
■ Para definir um valor numérico ou para apresentar uma opção de
menu
Pressionar (o anel exterior) ■ Para seleccionar ou accionar a opção marcada
■ Para confirmar um valor definido
■ Para ligar/desligar uma função do sistema
Botão BACK
Pressionar botão para: ■ sair de um menu sem alterar as definições
■ voltar de um sub menu para um menu de nível superior
■ apagar o último carácter numa sequência de caracteres
Pressionar e manter o botão durante
alguns segundos para apagar toda a
entrada.Personalização do veículo 3 140.
Configurações memorizadas 3 25.
Comando do Smartphone
O comando do Smartphone permite
que um smartphone aceda aos dados
do veículo através de uma ligação
WLAN ou Bluetooth. Estes dados
podem depois ser visualizados e
analisados no smartphone.
Page 135 of 357

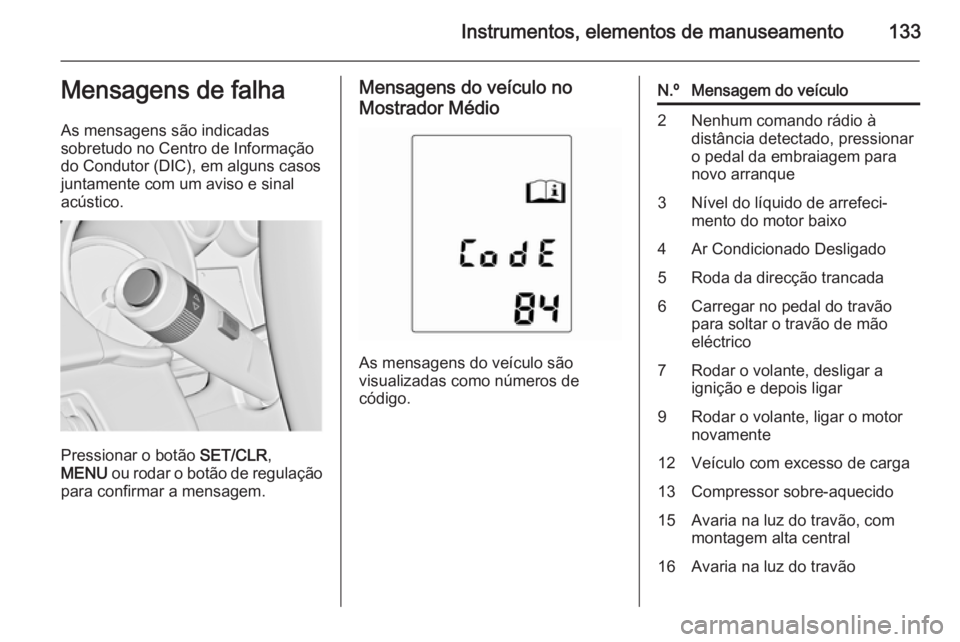

Instrumentos, elementos de manuseamento133Mensagens de falha
As mensagens são indicadas
sobretudo no Centro de Informação
do Condutor (DIC), em alguns casos
juntamente com um aviso e sinal
acústico.
Pressionar o botão SET/CLR,
MENU ou rodar o botão de regulação
para confirmar a mensagem.
Mensagens do veículo no
Mostrador Médio
As mensagens do veículo são
visualizadas como números de
código.
N.ºMensagem do veículo2Nenhum comando rádio à
distância detectado, pressionar
o pedal da embraiagem para
novo arranque3Nível do líquido de arrefeci‐
mento do motor baixo4Ar Condicionado Desligado5Roda da direcção trancada6Carregar no pedal do travão
para soltar o travão de mão
eléctrico7Rodar o volante, desligar a
ignição e depois ligar9Rodar o volante, ligar o motor
novamente12Veículo com excesso de carga13Compressor sobre-aquecido15Avaria na luz do travão, com
montagem alta central16Avaria na luz do travão
Page 136 of 357

134Instrumentos, elementos de manuseamento
N.ºMensagem do veículo17Avaria no nivelamento dos
faróis18Avaria médios esquerda19Avaria farol nevoeiro traseiro20Avaria médios direita21Avaria da luz lateral esquerda22Avaria da luz lateral direita23Avaria farol de marcha-atrás24Avaria luz placa da matrícula25Avaria no sinal de mudança de
direcção dianteiro esquerdo26Avaria no sinal de mudança de
direcção traseiro esquerdo27Avaria no sinal de mudança de
direcção dianteiro direito28Avaria no sinal de mudança de
direcção traseiro direito29Verificar farol travão reboqueN.ºMensagem do veículo30Verificar farol de marcha-atrás
do reboque31Verificar sinal de mudança de
direcção esquerdo do reboque32Verificar sinal de mudança de
direcção direito do reboque33Verificar farol de nevoeiro
traseiro reboque34Verificar farol de traseiro
reboque35Substituir pilha comando à
distância rádio48Limpar sistema alerta zona
cega lateral49Aviso de pista de arranque não
disponível53Apertar tampa combustível54Água no filtro do combustível
dieselN.ºMensagem do veículo55O filtro de partículas diesel está
cheio 3 18156Desequilíbrio pressão pneus
eixo dianteiro57Desequilíbrio pressão pneus
eixo traseiro58Pneus sem sensores TPMS
detectados59Abrir e depois fechar vidro do
condutor60Abrir e depois fechar vidro
passageiro frente61Abrir e depois fechar vidro
esquerdo traseiro62Abrir e depois fechar vidro
direito traseiro65Tentativa de roubo66Serviço sistema de alarme
roubo67Serviço fecho roda direcção
Page 137 of 357

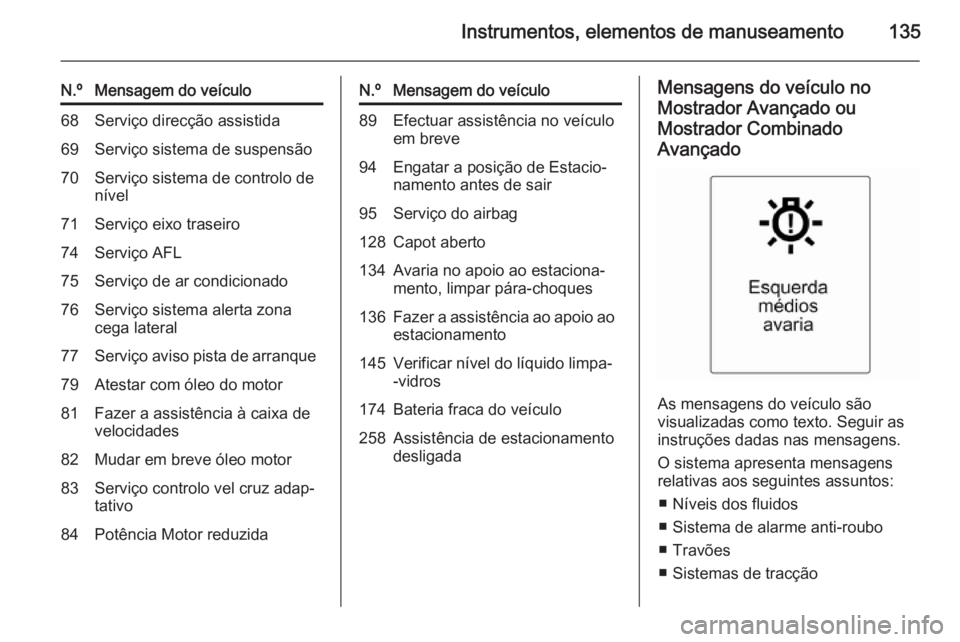

Instrumentos, elementos de manuseamento135
N.ºMensagem do veículo68Serviço direcção assistida69Serviço sistema de suspensão70Serviço sistema de controlo de
nível71Serviço eixo traseiro74Serviço AFL75Serviço de ar condicionado76Serviço sistema alerta zona
cega lateral77Serviço aviso pista de arranque79Atestar com óleo do motor81Fazer a assistência à caixa de
velocidades82Mudar em breve óleo motor83Serviço controlo vel cruz adap‐
tativo84Potência Motor reduzidaN.ºMensagem do veículo89Efectuar assistência no veículo
em breve94Engatar a posição de Estacio‐
namento antes de sair95Serviço do airbag128Capot aberto134Avaria no apoio ao estaciona‐
mento, limpar pára-choques136Fazer a assistência ao apoio ao
estacionamento145Verificar nível do líquido limpa-
-vidros174Bateria fraca do veículo258Assistência de estacionamento
desligadaMensagens do veículo no
Mostrador Avançado ou Mostrador Combinado
Avançado
As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.
O sistema apresenta mensagens
relativas aos seguintes assuntos:
■ Níveis dos fluidos
■ Sistema de alarme anti-roubo
■ Travões
■ Sistemas de tracção
Page 138 of 357

136Instrumentos, elementos de manuseamento
■ Sistemas de controlo dasuspensão
■ Programador de velocidade
■ Sistema de detecção de objectos ■ Iluminação, substituição de lâmpadas
■ Sistema de limpa/lava vidros
■ Portas, vidros
■ Comando à distância via rádio
■ Cintos de segurança
■ Sistemas de airbags
■ Motor e caixa de velocidades
■ Pressão dos pneus
■ Filtro de partículas do diesel
■ Estado da bateria do veículoMensagens de falha no
Mostrador de Informação a
Cores Algumas mensagens importantes
são apresentadas adicionalmente no
Mostrador de informação a cores. Pressionar o botão multifunções para
confirmar uma mensagem. Algumas
mensagens só são apresentadas durante alguns segundos.
Sinais sonoros de aviso
Ao pôr o motor a trabalhar ou
durante a condução Apenas um sinal sonoro de avisoserá emitido de cada vez.
O sinal sonoro de aviso de cintos não colocados tem prioridade sobre
qualquer outro sinal sonoro de aviso.
■ Se o cinto de segurança não estiver
apertado.
■ Se uma das portas ou a porta da bagageira não estiver bem fechada
aquando do início da marcha.■ Se se exceder determinada velocidade com o travão de mão
accionado.
■ Se uma velocidade programada for
ultrapassada.
■ Se uma mensagem de aviso ou um
código de aviso surgir no Centro de
Informação do Condutor.
■ Se os sensores de estacionamento
detectarem um obstáculo.
■ Se ocorrer uma mudança de faixa involuntária.
■ Se a marcha-atrás estiver engatada e o suporte traseiro
extraído.
■ Se o filtro de partículas diesel tiver atingido o nível de filtragem
máximo.
Quando o veículo está estacionado e/ou a porta docondutor for aberta ■ Quando a chave estiver no interruptor da ignição.
■ Com as luzes exteriores acesas.
Page 139 of 357

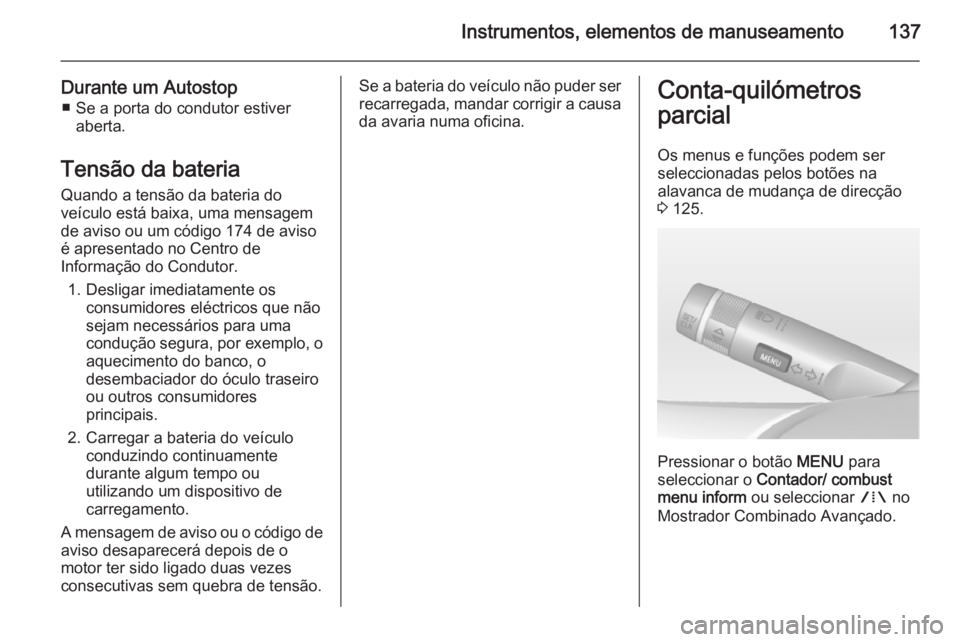

Instrumentos, elementos de manuseamento137
Durante um Autostop■ Se a porta do condutor estiver aberta.
Tensão da bateria
Quando a tensão da bateria do
veículo está baixa, uma mensagem
de aviso ou um código 174 de aviso
é apresentado no Centro de
Informação do Condutor.
1. Desligar imediatamente os consumidores eléctricos que não
sejam necessários para uma
condução segura, por exemplo, o
aquecimento do banco, o
desembaciador do óculo traseiro
ou outros consumidores principais.
2. Carregar a bateria do veículo conduzindo continuamente
durante algum tempo ou
utilizando um dispositivo de
carregamento.
A mensagem de aviso ou o código de aviso desaparecerá depois de o
motor ter sido ligado duas vezes
consecutivas sem quebra de tensão.Se a bateria do veículo não puder ser recarregada, mandar corrigir a causa
da avaria numa oficina.Conta-quilómetros
parcial
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção 3 125.
Pressionar o botão MENU para
seleccionar o Contador/ combust
menu inform ou seleccionar W no
Mostrador Combinado Avançado.
Page 140 of 357

138Instrumentos, elementos de manuseamento
Contador/ combust menu inform no
Mostrador Avançado
Rodar o botão de regulação para
seleccionar um dos sub menus:
■ Conta-quilómetros parcial 1
■ Conta-quilómetros parcial 2
■ Quilometragem possível com o actual combustível
■ Consumo médio
■ Consumo instantâneo
■ Velocidade média
■ Velocidade em modo digital
■ Auxiliar de sinais de trânsito
■ Guia de percurso
Contador/ combust menu inform no
Mostrador Combinado Avançado
Rodar a roda de regulação para
seleccionar os submenus:■ Conta-quilómetros parcial 1
■ Consumo médio 1
■ Velocidade média 1
■ Conta-quilómetros parcial 2
■ Consumo médio 2
■ Velocidade média 2
