Bancos, sistemas de segurança59
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
São adequados os sistemas de
segurança para crianças que estão
em conformidade com a ECE 44-03
ou a ECE 44-04. Verifique as normas e regulamentações locais quando à
obrigatoriedade de utilização de
sistemas de segurança para
crianças.
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Certificar-se que o local da
montagem do sistema de segurança
para crianças no veículo, é correcto.
Só permitir que as crianças entrem ou
saiam do veículo pelo lado oposto ao
trânsito.
Quando o sistema de segurança para crianças não está a ser utilizado, fixar a cadeirinha com um cinto de
segurança ou retirá-la do veículo.Advertência
Não colar nada nos sistemas de
segurança para crianças e não os
cobrir com outros materiais.
Um sistema de segurança para
crianças que tenha sido sujeito a
tensão num acidente deve ser
substituído.

60Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para crianças
Opções de montagem autorizadas de um sistema de segurança para crianças
Classe de peso e idade
No banco do passageiro da frenteNos bancos exteriores
traseirosNo banco traseiro
centralairbag activadoairbag desactivadoGrupo 0: até 10 kg
ou cerca de 10 mesesXU 1U 2UGrupo 0+: até 13 kg
ou cerca de 2 anosXU 1U2UGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosXU 1U 2UGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXXUUGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXXUU

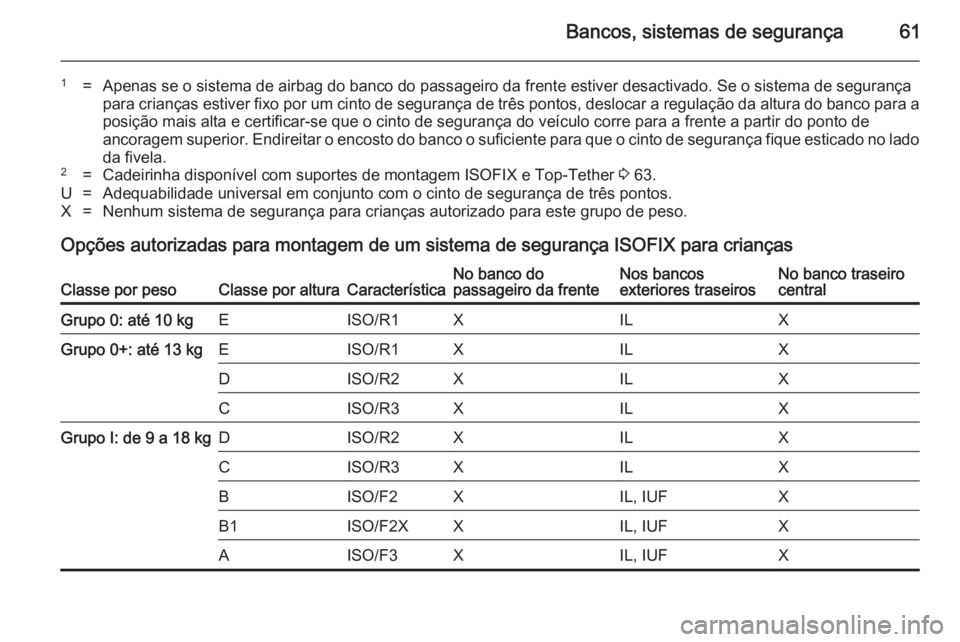

Bancos, sistemas de segurança61
1=Apenas se o sistema de airbag do banco do passageiro da frente estiver desactivado. Se o sistema de segurança
para crianças estiver fixo por um cinto de segurança de três pontos, deslocar a regulação da altura do banco para a posição mais alta e certificar-se que o cinto de segurança do veículo corre para a frente a partir do ponto deancoragem superior. Endireitar o encosto do banco o suficiente para que o cinto de segurança fique esticado no lado da fivela.2=Cadeirinha disponível com suportes de montagem ISOFIX e Top-Tether 3 63.U=Adequabilidade universal em conjunto com o cinto de segurança de três pontos.X=Nenhum sistema de segurança para crianças autorizado para este grupo de peso.
Opções autorizadas para montagem de um sistema de segurança ISOFIX para crianças
Classe por pesoClasse por alturaCaracterísticaNo banco do
passageiro da frenteNos bancos
exteriores traseirosNo banco traseiro
centralGrupo 0: até 10 kgEISO/R1XILXGrupo 0+: até 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupo I: de 9 a 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFX

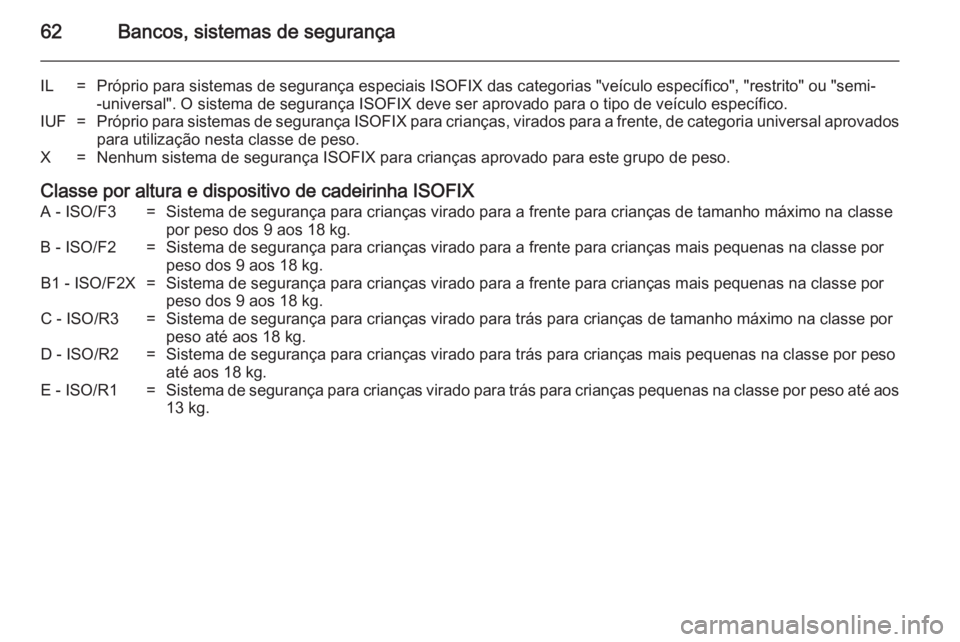

62Bancos, sistemas de segurança
IL=Próprio para sistemas de segurança especiais ISOFIX das categorias "veículo específico", "restrito" ou "semi--universal". O sistema de segurança ISOFIX deve ser aprovado para o tipo de veículo específico.IUF=Próprio para sistemas de segurança ISOFIX para crianças, virados para a frente, de categoria universal aprovados
para utilização nesta classe de peso.X=Nenhum sistema de segurança ISOFIX para crianças aprovado para este grupo de peso.
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3=Sistema de segurança para crianças virado para a frente para crianças de tamanho máximo na classe por peso dos 9 aos 18 kg.B - ISO/F2=Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe por peso dos 9 aos 18 kg.B1 - ISO/F2X=Sistema de segurança para crianças virado para a frente para crianças mais pequenas na classe por
peso dos 9 aos 18 kg.C - ISO/R3=Sistema de segurança para crianças virado para trás para crianças de tamanho máximo na classe por
peso até aos 18 kg.D - ISO/R2=Sistema de segurança para crianças virado para trás para crianças mais pequenas na classe por peso
até aos 18 kg.E - ISO/R1=Sistema de segurança para crianças virado para trás para crianças pequenas na classe por peso até aos 13 kg.

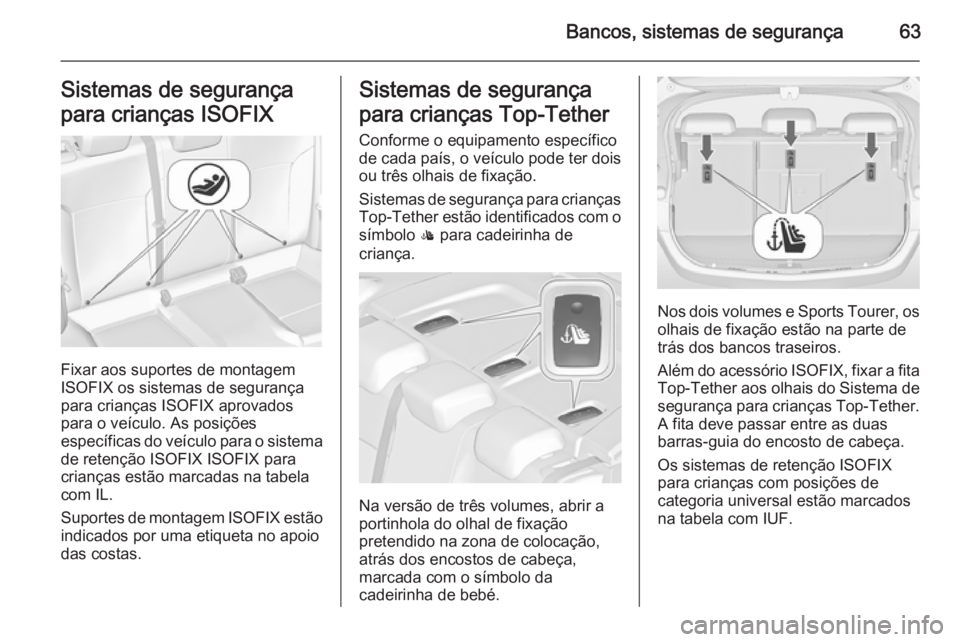

Bancos, sistemas de segurança63Sistemas de segurança
para crianças ISOFIX
Fixar aos suportes de montagem
ISOFIX os sistemas de segurança
para crianças ISOFIX aprovados
para o veículo. As posições
específicas do veículo para o sistema
de retenção ISOFIX ISOFIX para
crianças estão marcadas na tabela
com IL.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio
das costas.
Sistemas de segurança
para crianças Top-Tether
Conforme o equipamento específico
de cada país, o veículo pode ter dois
ou três olhais de fixação.
Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.
Na versão de três volumes, abrir a
portinhola do olhal de fixação
pretendido na zona de colocação,
atrás dos encostos de cabeça,
marcada com o símbolo da
cadeirinha de bebé.
Nos dois volumes e Sports Tourer, os
olhais de fixação estão na parte de
trás dos bancos traseiros.
Além do acessório ISOFIX, fixar a fita
Top-Tether aos olhais do Sistema de
segurança para crianças Top-Tether.
A fita deve passar entre as duas
barras-guia do encosto de cabeça.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

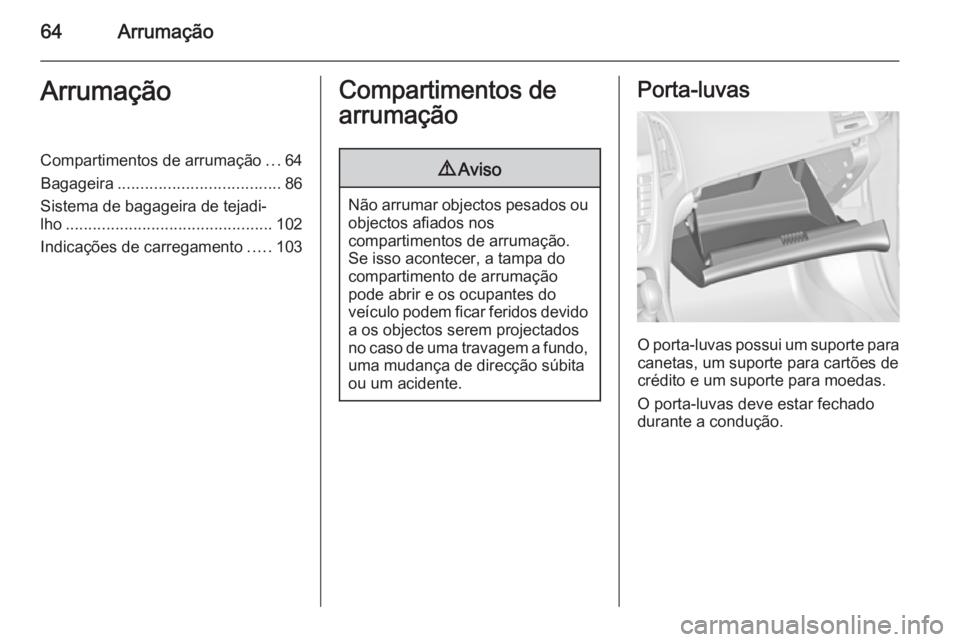

64ArrumaçãoArrumaçãoCompartimentos de arrumação...64
Bagageira .................................... 86
Sistema de bagageira de tejadi‐
lho .............................................. 102
Indicações de carregamento .....103Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas possui um suporte para canetas, um suporte para cartões de
crédito e um suporte para moedas.
O porta-luvas deve estar fechado
durante a condução.

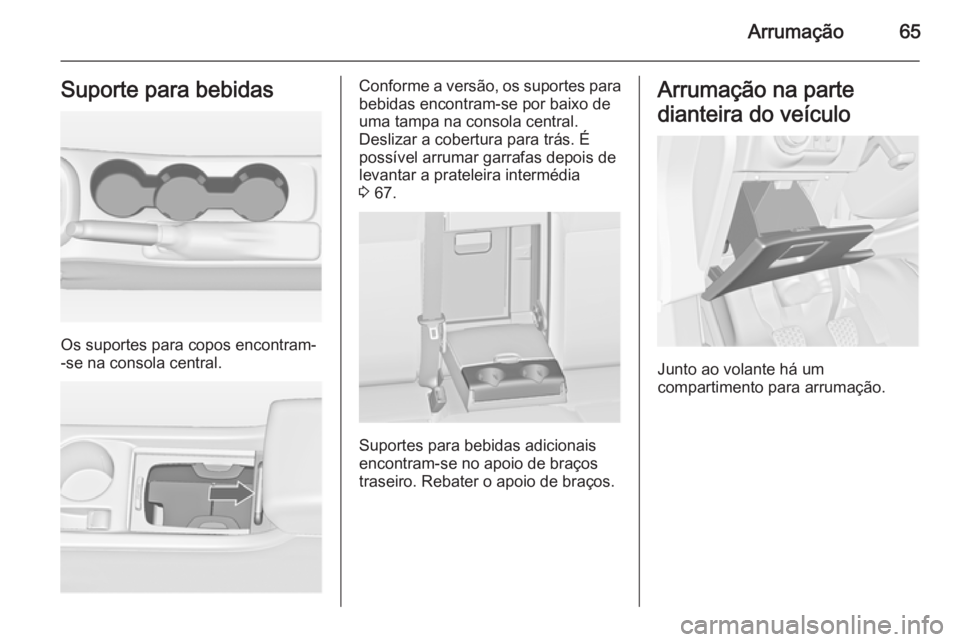

Arrumação65Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás. É possível arrumar garrafas depois de
levantar a prateleira intermédia
3 67.
Suportes para bebidas adicionais
encontram-se no apoio de braços
traseiro. Rebater o apoio de braços.
Arrumação na parte
dianteira do veículo
Junto ao volante há um
compartimento para arrumação.

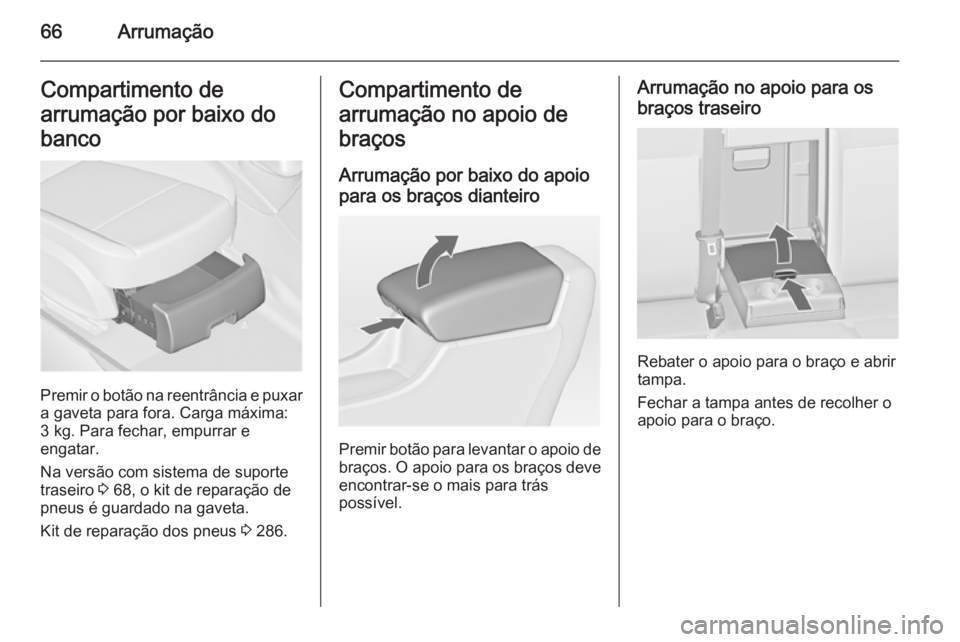

66ArrumaçãoCompartimento de
arrumação por baixo do
banco
Premir o botão na reentrância e puxar a gaveta para fora. Carga máxima:3 kg. Para fechar, empurrar e
engatar.
Na versão com sistema de suporte
traseiro 3 68, o kit de reparação de
pneus é guardado na gaveta.
Kit de reparação dos pneus 3 286.
Compartimento de
arrumação no apoio de braços
Arrumação por baixo do apoiopara os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve
encontrar-se o mais para trás
possível.
Arrumação no apoio para os
braços traseiro
Rebater o apoio para o braço e abrir
tampa.
Fechar a tampa antes de recolher o
apoio para o braço.

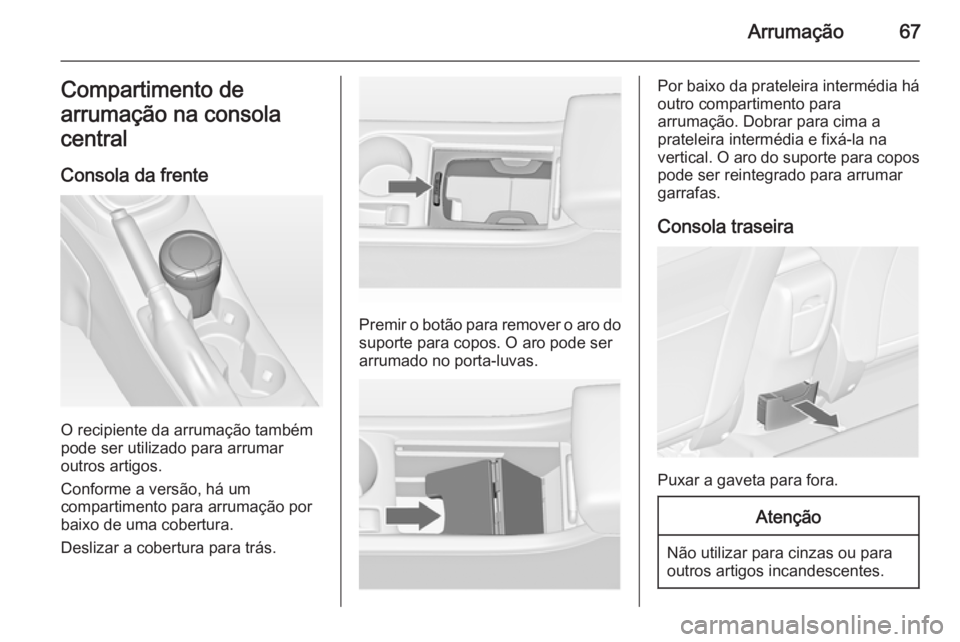

Arrumação67Compartimento de
arrumação na consola
central
Consola da frente
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Conforme a versão, há um
compartimento para arrumação por baixo de uma cobertura.
Deslizar a cobertura para trás.
Premir o botão para remover o aro do suporte para copos. O aro pode serarrumado no porta-luvas.
Por baixo da prateleira intermédia há outro compartimento para
arrumação. Dobrar para cima a
prateleira intermédia e fixá-la na
vertical. O aro do suporte para copos
pode ser reintegrado para arrumar
garrafas.
Consola traseira
Puxar a gaveta para fora.
Atenção
Não utilizar para cinzas ou para outros artigos incandescentes.

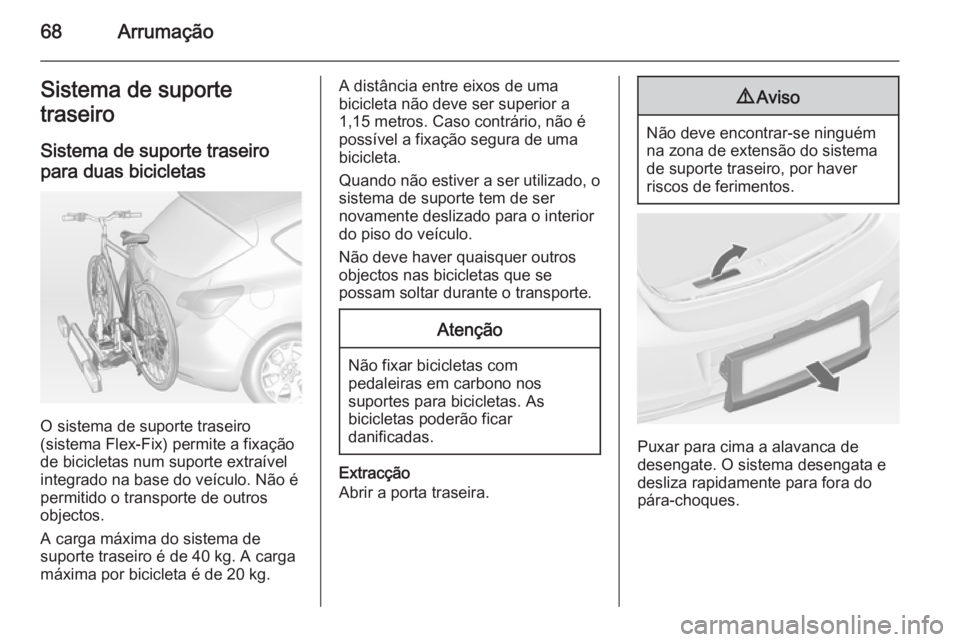

68ArrumaçãoSistema de suporte
traseiro
Sistema de suporte traseiro
para duas bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de bicicletas num suporte extraível
integrado na base do veículo. Não é permitido o transporte de outros
objectos.
A carga máxima do sistema de
suporte traseiro é de 40 kg. A carga máxima por bicicleta é de 20 kg.
A distância entre eixos de uma
bicicleta não deve ser superior a
1,15 metros. Caso contrário, não é
possível a fixação segura de uma
bicicleta.
Quando não estiver a ser utilizado, o
sistema de suporte tem de ser
novamente deslizado para o interior
do piso do veículo.
Não deve haver quaisquer outros
objectos nas bicicletas que se
possam soltar durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas poderão ficar
danificadas.
Extracção
Abrir a porta traseira.
9 Aviso
Não deve encontrar-se ninguém
na zona de extensão do sistema
de suporte traseiro, por haver
riscos de ferimentos.
Puxar para cima a alavanca de
desengate. O sistema desengata e
desliza rapidamente para fora do
pára-choques.
