In breve13
1Alzacristalli elettrici ................ 35
2 Specchietti retrovisori
esterni ................................... 33
3 Controllo automatico della
velocità di crociera .............194
Limitatore di velocità ...........196
Cruise control adattivo ........197
Allarme collisione anteriore . 205
4 Bocchette laterali dell'aria ...172
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti .......157
Illuminazione all'uscita .......162
Luci di parcheggio ...............158
Pulsanti del Driver
Information Centre ..............126
6 Strumenti ............................ 114
7 Comandi al volante ............106
8 Driver Information Centre .... 1269Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto ...................108
10 Modalità Sport ....................191
Chiusura centralizzata ..........24
Selettore del carburante .....115
Segnalatori di emergenza ..157
Spia per la disattivazione
degli airbag ........................ 120
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 119
Modalità Tour .....................191
11 Visualizzatore Info .............131
12 LED di stato del sistema di
allarme antifurto ...................30
13 Bocchette centrali dell'aria . 172
14 Cassetto portaoggetti ...........6415Sistema di controllo della
trazione .............................. 189
Controllo elettronico della
stabilità ............................... 189
Sistema di ausilio al
parcheggio ......................... 211
Dispositivo di assistenza
al parcheggio avanzato .......214
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 225
Pulsante Eco per sistema
stop-start ............................. 177
Pulsante di sblocco del
baule ..................................... 27
16 Sistema di climatizzazione ..164
17 Ingresso AUX, ingresso
USB, slot scheda SD ............12
18 Presa di corrente ................. 112
19 Leva del cambio, cambio
manuale ............................. 185
Cambio automatico ............182

16In breve
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 157.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli2=veloce1=lentoP=funzionamento a intermittenza
o automatico con sensore
pioggia§=spento
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Tergicristalli 3 108 , sostituzione delle
spazzole dei tergicristalli 3 246.

In breve17
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 108,
liquido di lavaggio 3 243.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interrut‐
tore
superiore=funzionamento conti‐
nuointerrut‐
tore infe‐
riore=funzionamento a inter‐
mittenzaposi‐
zione
inter‐
media=spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 109.

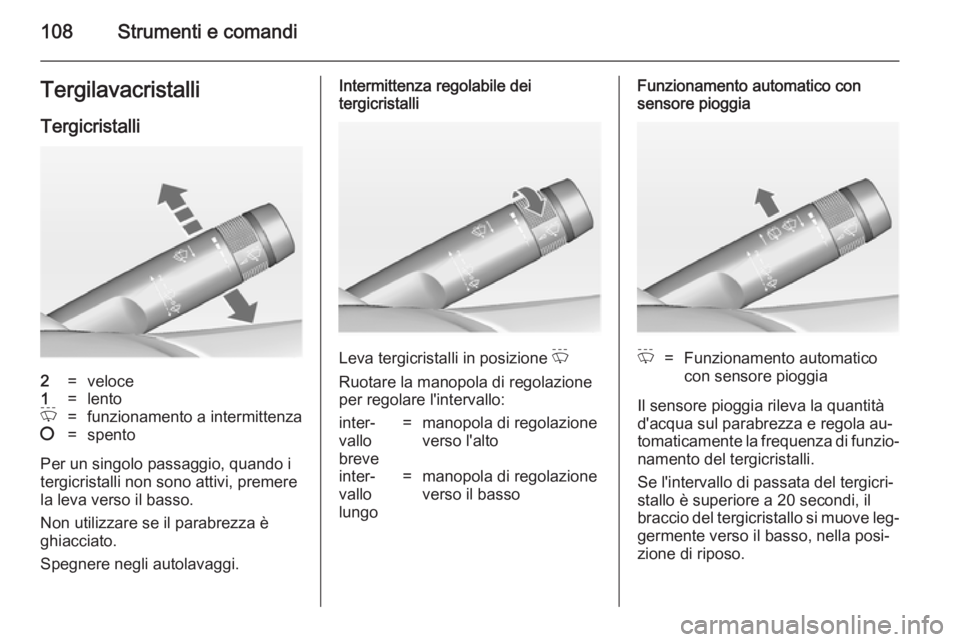

108Strumenti e comandiTergilavacristalliTergicristalli2=veloce1=lentoP=funzionamento a intermittenza§=spento
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Intermittenza regolabile dei
tergicristalli
Leva tergicristalli in posizione P
Ruotare la manopola di regolazione per regolare l'intervallo:
inter‐
vallo
breve=manopola di regolazione
verso l'altointer‐
vallo
lungo=manopola di regolazione
verso il bassoFunzionamento automatico con
sensore pioggiaP=Funzionamento automatico
con sensore pioggia
Il sensore pioggia rileva la quantità
d'acqua sul parabrezza e regola au‐
tomaticamente la frequenza di funzio‐ namento del tergicristalli.
Se l'intervallo di passata del tergicri‐
stallo è superiore a 20 secondi, il
braccio del tergicristallo si muove leg‐
germente verso il basso, nella posi‐
zione di riposo.

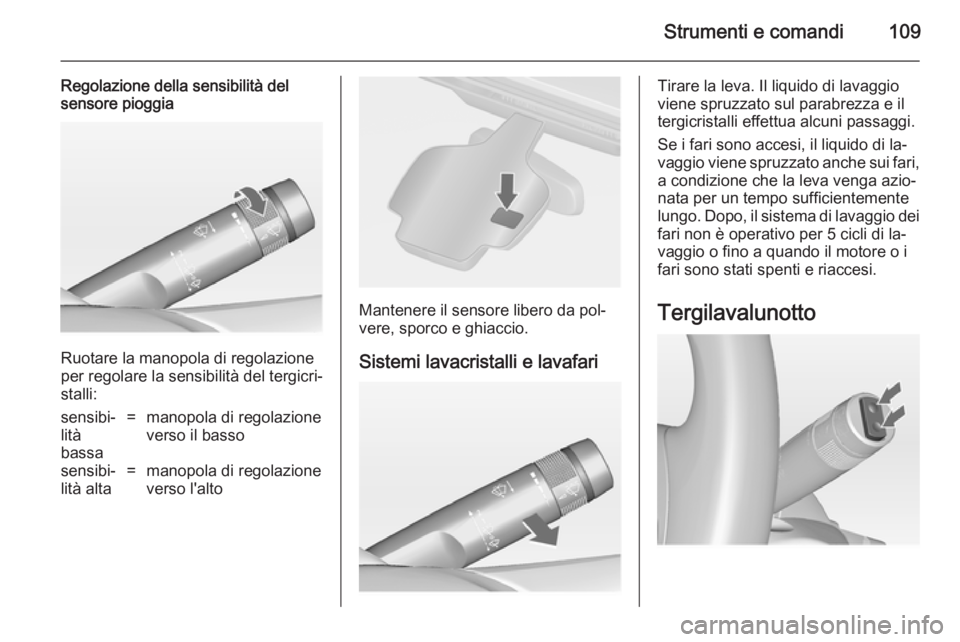

Strumenti e comandi109
Regolazione della sensibilità del
sensore pioggia
Ruotare la manopola di regolazione
per regolare la sensibilità del tergicri‐ stalli:
sensibi‐
lità
bassa=manopola di regolazione
verso il bassosensibi‐
lità alta=manopola di regolazione
verso l'alto
Mantenere il sensore libero da pol‐
vere, sporco e ghiaccio.
Sistemi lavacristalli e lavafari
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Se i fari sono accesi, il liquido di la‐
vaggio viene spruzzato anche sui fari,
a condizione che la leva venga azio‐
nata per un tempo sufficientemente
lungo. Dopo, il sistema di lavaggio dei fari non è operativo per 5 cicli di la‐
vaggio o fino a quando il motore o i
fari sono stati spenti e riaccesi.
Tergilavalunotto

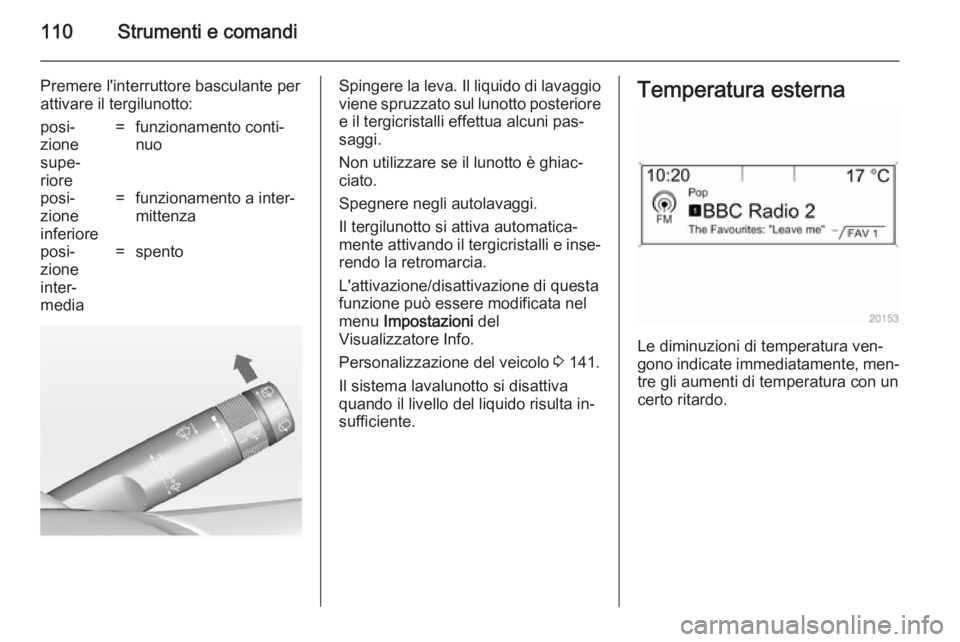

110Strumenti e comandi
Premere l'interruttore basculante per
attivare il tergilunotto:posi‐
zione
supe‐
riore=funzionamento conti‐
nuoposi‐
zione
inferiore=funzionamento a inter‐
mittenzaposi‐
zione
inter‐
media=spentoSpingere la leva. Il liquido di lavaggio
viene spruzzato sul lunotto posteriore
e il tergicristalli effettua alcuni pas‐
saggi.
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.
L'attivazione/disattivazione di questa
funzione può essere modificata nel
menu Impostazioni del
Visualizzatore Info.
Personalizzazione del veicolo 3 141.
Il sistema lavalunotto si disattiva
quando il livello del liquido risulta in‐
sufficiente.Temperatura esterna
Le diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura con un
certo ritardo.

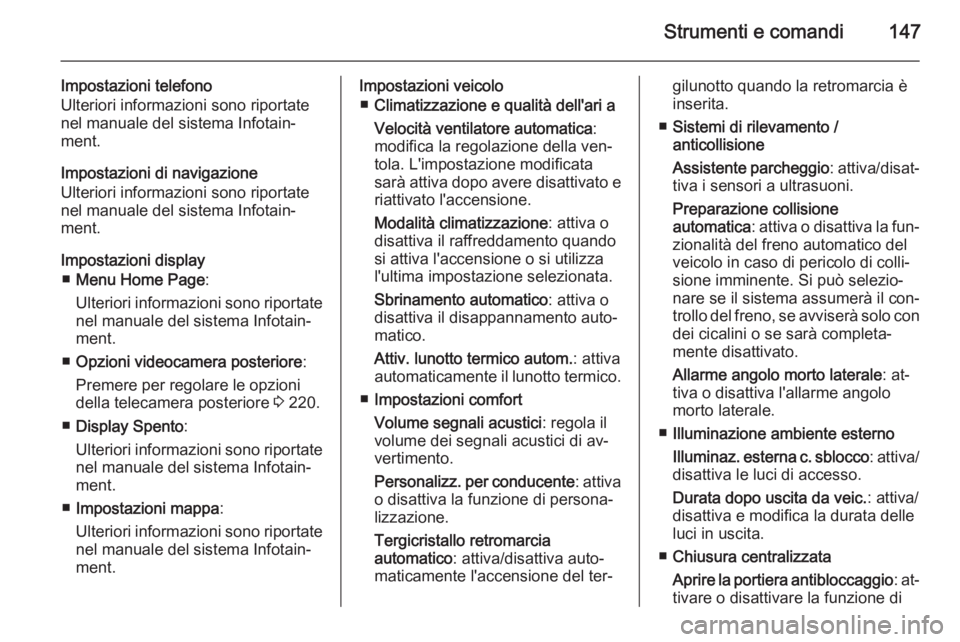

Strumenti e comandi147
Impostazioni telefono
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐ ment.
Impostazioni di navigazione
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐ ment.
Impostazioni display ■ Menu Home Page :
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐
ment.
■ Opzioni videocamera posteriore :
Premere per regolare le opzioni
della telecamera posteriore 3 220.
■ Display Spento :
Ulteriori informazioni sono riportate nel manuale del sistema Infotain‐ment.
■ Impostazioni mappa :
Ulteriori informazioni sono riportate
nel manuale del sistema Infotain‐
ment.Impostazioni veicolo
■ Climatizzazione e qualità dell'ari a
Velocità ventilatore automatica :
modifica la regolazione della ven‐
tola. L'impostazione modificata
sarà attiva dopo avere disattivato e
riattivato l'accensione.
Modalità climatizzazione : attiva o
disattiva il raffreddamento quando
si attiva l'accensione o si utilizza
l'ultima impostazione selezionata.
Sbrinamento automatico : attiva o
disattiva il disappannamento auto‐
matico.
Attiv. lunotto termico autom. : attiva
automaticamente il lunotto termico.
■ Impostazioni comfort
Volume segnali acustici : regola il
volume dei segnali acustici di av‐ vertimento.
Personalizz. per conducente : attiva
o disattiva la funzione di persona‐
lizzazione.
Tergicristallo retromarcia
automatico : attiva/disattiva auto‐
maticamente l'accensione del ter‐gilunotto quando la retromarcia è
inserita.
■ Sistemi di rilevamento /
anticollisione
Assistente parcheggio : attiva/disat‐
tiva i sensori a ultrasuoni.
Preparazione collisione
automatica : attiva o disattiva la fun‐
zionalità del freno automatico del
veicolo in caso di pericolo di colli‐
sione imminente. Si può selezio‐
nare se il sistema assumerà il con‐
trollo del freno, se avviserà solo con
dei cicalini o se sarà completa‐
mente disattivato.
Allarme angolo morto laterale : at‐
tiva o disattiva l'allarme angolo morto laterale.
■ Illuminazione ambiente esterno
Illuminaz. esterna c. sblocco : attiva/
disattiva le luci di accesso.
Durata dopo uscita da veic. : attiva/
disattiva e modifica la durata delle
luci in uscita.
■ Chiusura centralizzata
Aprire la portiera antibloccaggio : at‐
tivare o disattivare la funzione di

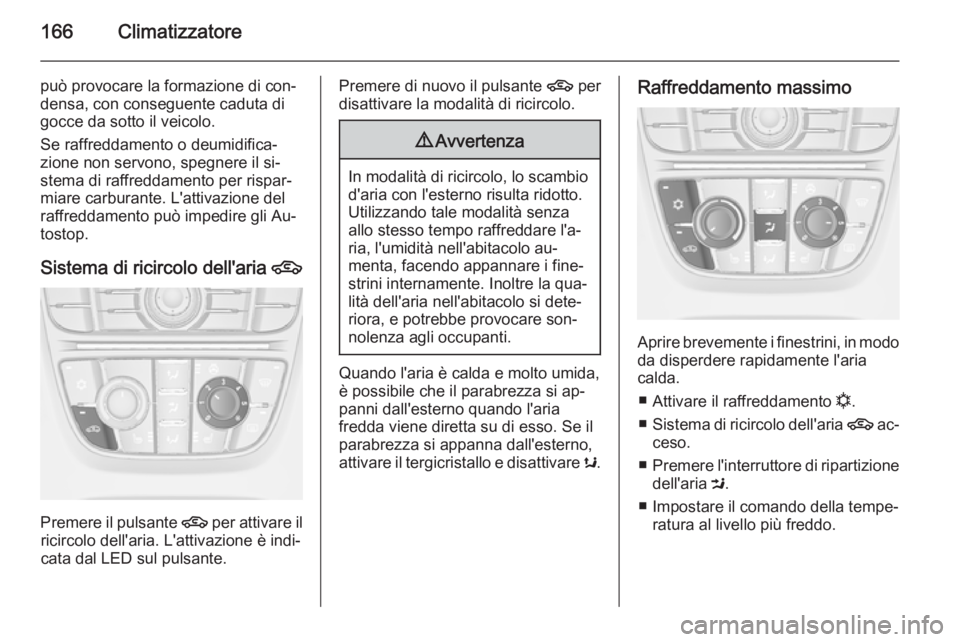

166Climatizzatore
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se raffreddamento o deumidifica‐
zione non servono, spegnere il si‐
stema di raffreddamento per rispar‐
miare carburante. L'attivazione del
raffreddamento può impedire gli Au‐
tostop.
Sistema di ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo
da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Sistema di ricircolo dell'aria 4 ac‐
ceso.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.

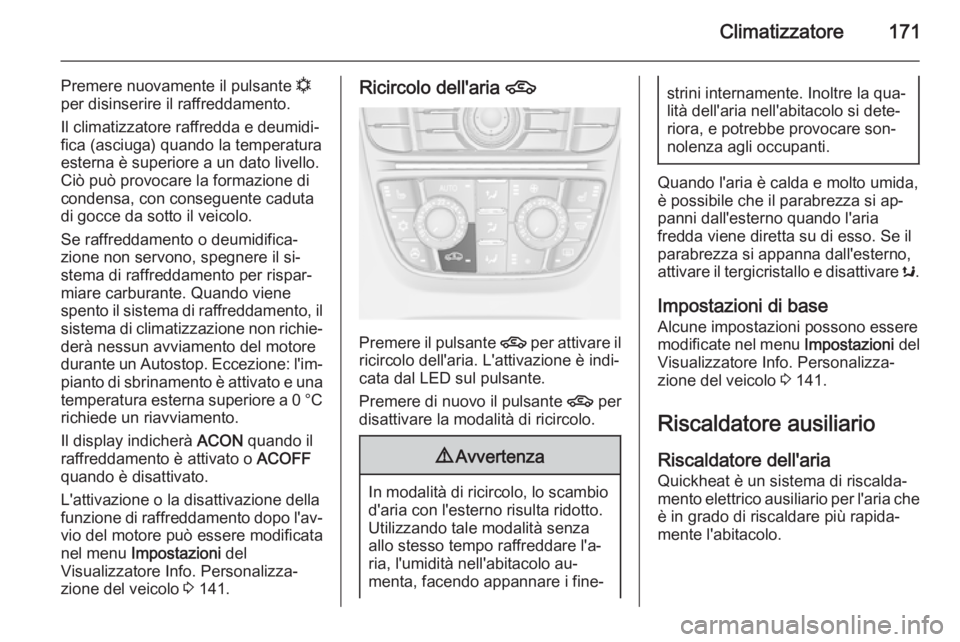

Climatizzatore171
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se raffreddamento o deumidifica‐
zione non servono, spegnere il si‐
stema di raffreddamento per rispar‐
miare carburante. Quando viene
spento il sistema di raffreddamento, il
sistema di climatizzazione non richie‐
derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e una temperatura esterna superiore a 0 °C richiede un riavviamento.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.
L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 141.Ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Impostazioni di base
Alcune impostazioni possono essere modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 141.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che è in grado di riscaldare più rapida‐
mente l'abitacolo.

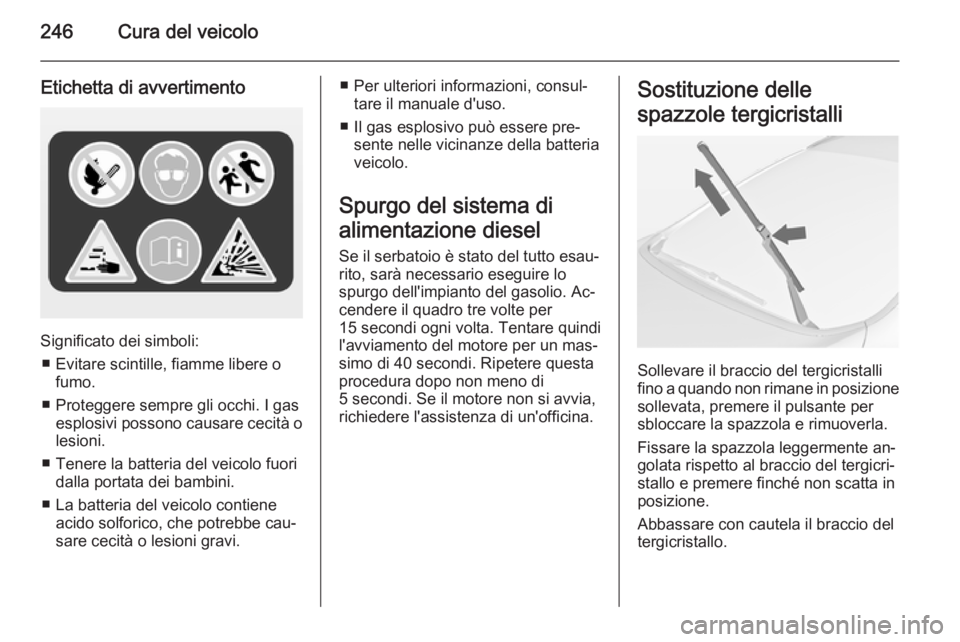

246Cura del veicolo
Etichetta di avvertimento
Significato dei simboli:■ Evitare scintille, fiamme libere o fumo.
■ Proteggere sempre gli occhi. I gas esplosivi possono causare cecità o
lesioni.
■ Tenere la batteria del veicolo fuori dalla portata dei bambini.
■ La batteria del veicolo contiene acido solforico, che potrebbe cau‐
sare cecità o lesioni gravi.
■ Per ulteriori informazioni, consul‐
tare il manuale d'uso.
■ Il gas esplosivo può essere pre‐ sente nelle vicinanze della batteria
veicolo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato del tutto esau‐
rito, sarà necessario eseguire lo
spurgo dell'impianto del gasolio. Ac‐
cendere il quadro tre volte per
15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un mas‐
simo di 40 secondi. Ripetere questa
procedura dopo non meno di
5 secondi. Se il motore non si avvia,
richiedere l'assistenza di un'officina.Sostituzione delle
spazzole tergicristalli
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente an‐
golata rispetto al braccio del tergicri‐
stallo e premere finché non scatta in
posizione.
Abbassare con cautela il braccio del
tergicristallo.
