OPEL ASTRA J 2014 Manuel d'utilisation (in French)

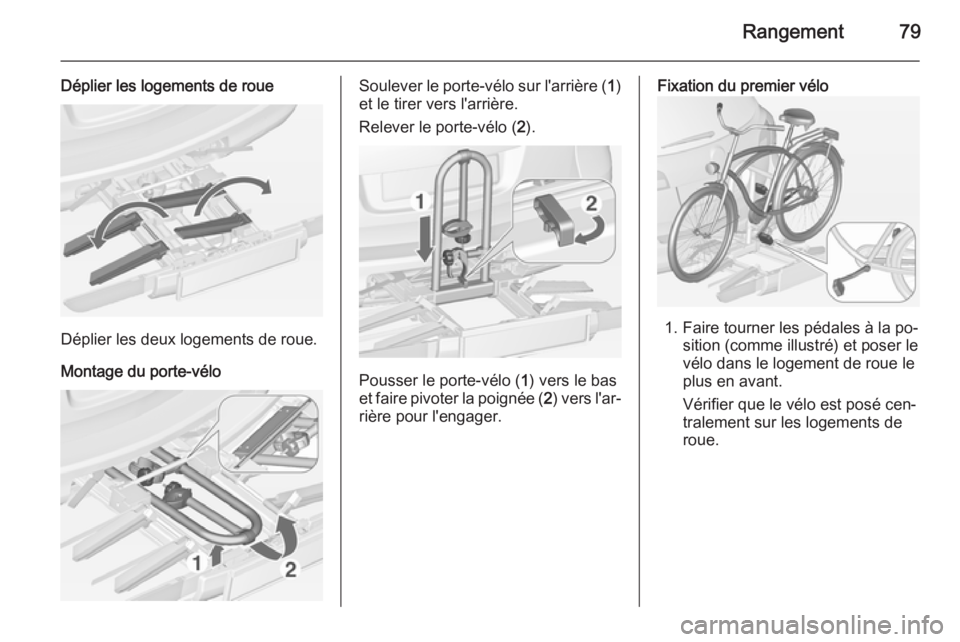

Rangement79
Déplier les logements de roue
Déplier les deux logements de roue.
Montage du porte-vélo
Soulever le porte-vélo sur l'arrière ( 1)
et le tirer vers l'arrière.
Relever le porte-vélo ( 2).
Pousser le porte-vélo ( 1) vers le bas
et faire pivoter la poignée ( 2) vers l'ar‐
rière pour l'engager.
Fixation du premier vélo
1. Faire tourner les pédales à la po‐ sition (comme illustré) et poser le
vélo dans le logement de roue le
plus en avant.
Vérifier que le vélo est posé cen‐
tralement sur les logements de
roue.

80Rangement
2. Fixer l'étrier de montage le pluscourt sur le cadre de vélo. Tourner
le bouton molette dans le sens ho‐
raire pour le fixer.
3. Attacher les deux roues du vélo aux logements de roue en utilisantles dispositifs de retenue par san‐
gle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter sur le
côté.
Fixation de l'adaptateur
Lors du transport de plus de deux vé‐ los, l'adaptateur doit être fixé avant
que le second vélo ne soit fixé.
1. Appliquer l'adaptateur sur le sys‐ tème de transport arrière comme
illustré.

Rangement81
2.Tourner le levier ( 1) vers l'avant et
le maintenir, abaisser alors l'adaptateur ( 2) sur l'arrière.
3. Relâcher le levier et vérifier si l'adaptateur est correctement en‐
gagé.
4. Passer la sangle attachée à l'adaptateur sous le levier pour la
faire revenir sur le système de
transport arrière. Attacher la san‐
gle.
Fixation de vélos supplémentaires
La fixation de vélos supplémentaires
est faite de la même manière que
pour le premier vélo. Certaines éta‐
pes supplémentaires doivent être pri‐
ses en considération :
1. Avant de poser le vélo, toujours déplier les passages de roue pour
poser le vélo suivant, si besoin
est.
2. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.3. Positionner les vélos sur le sys‐
tème de transport arrière en les
alignant en alternance vers la
gauche ou la droite.
4. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des
vélos ne doivent pas se toucher.
5. Attacher les vélos avec les étriers
de montage et les dispositifs de
retenue par sangle comme cela
est décrit pour le premier vélo.
L'étrier de montage devrait être
fixé en parallèle.
Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le
porte-vélo.
Utiliser l'étrier de montage le plus
long pour fixer le troisième vélo
sur le porte-vélo.

82Rangement
Utiliser l'étrier de montage court
pour fixer le quatrième vélo.
L'étrier doit être fixé entre les ca‐
dres du troisième et quatrième vé‐
los.
6. En plus, attacher les deux roues du quatrième vélo aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour avoir
accès au coffre.
■ Sans l'adaptateur attaché :
Pousser le levier ( 1) pour désenga‐
ger et le maintenir.
Tirer vers l'arrière le porte-vélo ( 2)
pour plier le système de transport
arrière.
■ Avec l'adaptateur attaché :
9 Attention
Faire attention de désengager le
système de transport arrière, car il basculera vers l'arrière. Risque de
blessure.

Rangement83
Maintenir le cadre (1) du vélo le
plus en arrière avec une main et ti‐
rer sur la boucle ( 2) pour la désen‐
gager.
Maintenir le vélo le plus en arrière
avec les deux mains et rabattre
vers l'arrière le système de trans‐
port arrière.
Pour augmenter la visibilité, les feux
arrière sont allumés lorsque le sys‐
tème de transport arrière est replié.
9 Attention
Lors du rabattement du système
de transport arrière de nouveau
vers l'avant, faire attention que le
système soit correctement ver‐
rouillé.
Retrait des vélos
Détacher les sangles des deux pneus
du vélo.
Tourner le bouton molette dans le
sens anti-horaire et déposer les
étriers de montage.
Dépose de l'adaptateur
Détacher l'adaptateur avant de retirer le dernier vélo restant sur le système
de transport arrière.
1. Replier les logements de roue.
2. Dégrafer la sangle.

84Rangement
3.Tourner le levier ( 1) vers l'avant et
le maintenir.
4. Soulever l'adaptateur ( 2) sur l'ar‐
rière et le retirer.
Démontage du porte-vélo
Disposer les étriers de montage con‐
formément à l'illustration.
Faire pivoter la poignée ( 1) vers
l'avant pour désengager et soulever le porte-vélo ( 2).
Rabattre le porte-vélo vers l'arrière, et
le pousser alors vers l'avant jusqu'à
ce qu'il s'arrête en butée ( 1).
Appuyer sur l'arrière du porte-vélo ( 2)
pour l'abaisser.
Replier les logements de roue
Replier les deux logements de roue.Ranger correctement les dispositifs de retenue par sangle.

Rangement85
Déverrouiller le système de transport
arrière
Faire pivoter les deux leviers de ser‐
rage vers l'intérieur aussi loin que
cela est possible.
Replier les feux arrière
Faire pivoter les deux feux arrière.
Replier le support de plaque
d'immatriculation
Soulever le support de plaque d'im‐
matriculation et le rabattre vers
l'avant.
Rangement du système de transport
arrièreAvertissement
Faire attention que toutes les piè‐
ces pouvant être rabattues, par
exemple, les passages de roues
et les étriers de montage, soient
correctement rangées. Sinon, le système de transport arrière peut
être endommagé lors d'une tenta‐
tive de retrait.
Pousser le levier de déverrouillage
vers le haut et le tenir. Soulever légè‐ rement le système et le pousser dans
le pare-chocs jusqu'à ce qu'il s'encli‐
que.
La manette de déblocage doit revenir
dans sa position de départ.9 Attention
Si le système ne peut pas être cor‐
rectement engagé, prendre con‐
tact avec un atelier.

86RangementCoffre
Le dossier de siège arrière est divisé
en deux parties. Ces deux parties
peuvent être rabattues.
Extension de coffre, modèle berline 3 portes et 5 portes, tri-corps 4 portes ■ Uniquement modèle berline 3 portes et 5 portes : déposer si né‐
cessaire le cache-bagages.
■ Enfoncer et maintenir le loquet pour
abaisser les appuis-tête 3 41.
■ Relever l'accoudoir arrière.■ Guider les ceintures de sécurité à travers les supports latéraux afin de
les protéger de tout dégât. Lors du
rabattement des dossiers, entraî‐
ner les ceintures de sécurité avec
eux.
■ Tirer la manette de déverrouillage d'un côté, ou des deux, et rabattre
les dossiers sur l'assise.
■ Sortir la ceinture de sécurité du guide de dossier de siège et la pas‐
ser derrière l'attache comme illus‐
tré.
Pour relever les dossiers, les soule‐ ver et les guider jusqu'en position ver‐
ticale jusqu'à ce qu'ils se verrouillent
de manière audible.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont pla‐ cées dans les guides de ceinture cor‐
respondants.
Les dossiers arrière ne sont verrouil‐
lés que si les repères rouges situés
des deux côtés près de la poignée de
déverrouillage ne sont pas visibles.

Rangement879Attention
Lors du rabattement, vérifier que
les dossiers sont correctement
verrouillés en position avant de
conduire le véhicule. Ne pas ef‐
fectuer cette vérification peut cau‐ ser des blessures ou des dégâts
au chargement ou au véhicule en
cas de freinage brusque ou de col‐ lision.
La ceinture de sécurité du siège cen‐
tral pourrait coincée lorsque le dos‐
sier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
Extension de coffre, Sports tourer
Rabattre les dossiers arrière ■ Si nécessaire, enlever le cache- bagages.
■ Enfoncer et maintenir le loquet pour
abaisser les appuis-tête 3 41.
■ Relever l'accoudoir arrière.
■ Guider les ceintures de sécurité à travers les supports latéraux afin de
les protéger de tout dégât. Lors du
rabattement des dossiers, entraî‐
ner les ceintures de sécurité avec
eux.
■ Tirer la manette de déverrouillage d'un côté, ou des deux, et rabattre
les dossiers sur l'assise.Rabattement du siège électrique
Sur les véhicules dotés de rabatte‐
ment du siège électrique, les sièges
arrière peuvent également être re‐
pliés à partir du coffre.
■ Tirer sur le commutateur se trou‐ vant sur la cloison gauche ou droitedu coffre pour replier la partie cor‐
respondante du siège arrière.

88Rangement9Attention
Faire attention lors de l'opération
de rabattement de sièges arrière électriques. Le dossier du siège se replie avec beaucoup de force.
Risque de blessure, en particulier
pour les enfants.
Vérifier que rien n'est fixé aux siè‐
ges arrière ou posé sur l'assise.
Si le véhicule doit être chargé via
une porte arrière, sortir la ceinture
de sécurité du guide de dossier et
la placer derrière l'attache (comme
illustré).
■ Pour relever les dossiers, les sou‐ lever et les guider jusqu'en position
verticale jusqu'à ce qu'ils se ver‐ rouillent de manière audible.
S'assurer que les ceintures de sécu‐
rité des sièges extérieurs sont pla‐
cées dans les guides de ceinture cor‐
respondants.
Les dossiers arrière ne sont verrouil‐
lés que si les repères rouges situés
des deux côtés près de la poignée de
déverrouillage ne sont pas visibles.
9 Attention
Ne jamais conduire la voiture si les
dossiers ne sont pas correctement verrouillés en position. Car cela
accroît le risque de blessure ou de
dégât au chargement ou au
véhicule, en cas de freinage ap‐ puyé ou de collision.
La ceinture de sécurité du siège cen‐
tral pourrait coincée lorsque le dos‐
sier est soulevé trop rapidement.
Pour débloquer l'enrouleur, rentrer la
ceinture de sécurité ou la sortir d'en‐
viron 20 mm, puis relâcher.
