OPEL ASTRA J 2014 Ohjekirja (in Finnish)
Manufacturer: OPEL, Model Year: 2014, Model line: ASTRA J, Model: OPEL ASTRA J 2014Pages: 329, PDF Size: 10.07 MB
Page 41 of 329
Istuimet, turvajärjestelmät39
Vaakasäätö
Voit säätää pääntukea vaakasuun‐
nassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Irrotus
Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.
Huomautus
Hyväksyttyjä lisävarusteita saa kiin‐
nittää vain, jos istuin ei ole käytössä.

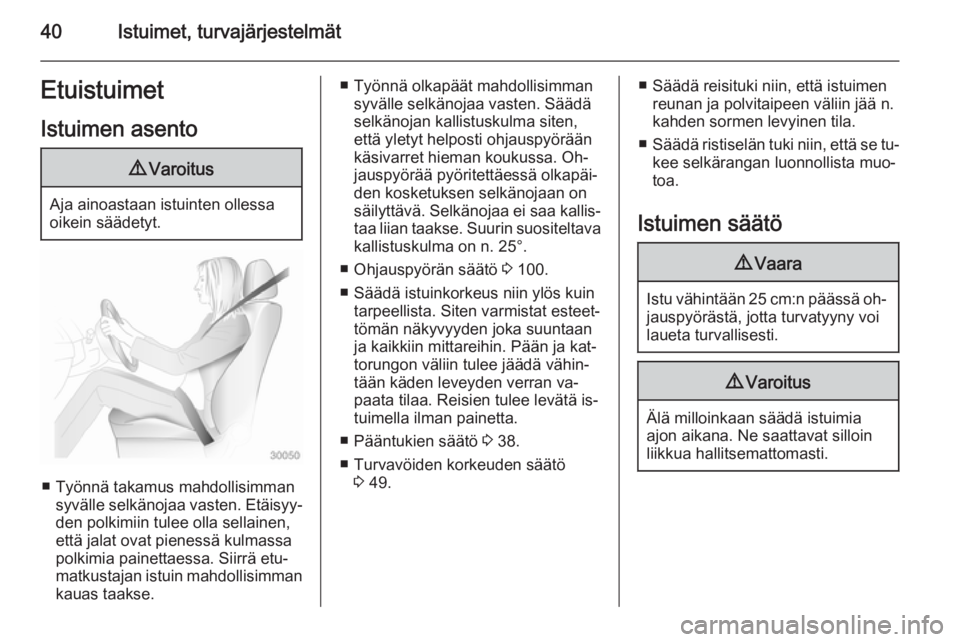

Page 42 of 329
40Istuimet, turvajärjestelmätEtuistuimetIstuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
■ Työnnä takamus mahdollisimman syvälle selkänojaa vasten. Etäisyy‐
den polkimiin tulee olla sellainen,
että jalat ovat pienessä kulmassa
polkimia painettaessa. Siirrä etu‐
matkustajan istuin mahdollisimman
kauas taakse.
■ Työnnä olkapäät mahdollisimman syvälle selkänojaa vasten. Säädäselkänojan kallistuskulma siten,
että yletyt helposti ohjauspyörään
käsivarret hieman koukussa. Oh‐
jauspyörää pyöritettäessä olkapäi‐
den kosketuksen selkänojaan on
säilyttävä. Selkänojaa ei saa kallis‐
taa liian taakse. Suurin suositeltava kallistuskulma on n. 25°.
■ Ohjauspyörän säätö 3 100.
■ Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat esteet‐
tömän näkyvyyden joka suuntaan
ja kaikkiin mittareihin. Pään ja kat‐
torungon väliin tulee jäädä vähin‐
tään käden leveyden verran va‐
paata tilaa. Reisien tulee levätä is‐
tuimella ilman painetta.
■ Pääntukien säätö 3 38.
■ Turvavöiden korkeuden säätö 3 49.■ Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää n.
kahden sormen levyinen tila.
■ Säädä ristiselän tuki niin, että se tu‐
kee selkärangan luonnollista muo‐ toa.
Istuimen säätö9 Vaara
Istu vähintään 25 cm:n päässä oh‐
jauspyörästä, jotta turvatyyny voi
laueta turvallisesti.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Page 43 of 329
Istuimet, turvajärjestelmät419Varoitus
Älä koskaan säilytä mitään esi‐
neitä istuimien alla.
Aja vain istuimien ja selkänojien ol‐
lessa lukittuina paikoilleen.
Istuimen sijoitus
Vedä kahvasta, siirrä istuinta, va‐
pauta kahva.
Istuinten selkänojat
Vedä kahvasta, säädä kallistus ja va‐ pauta kahva. Anna selkänojan lukit‐
tua kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylöspäin=istuin nouseealaspäin=istuin laskee
Page 44 of 329
42Istuimet, turvajärjestelmät
Istuimen kaltevuus
Vivun pumppausliike
ylöspäin=etupää nouseealaspäin=etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä sinulle sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐
sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Page 45 of 329
Istuimet, turvajärjestelmät43
Sivutuki, OPC-versio
Säädä istuimen ja selkänojan leveys
kytkimillä henkilökohtaisten tarpeiden mukaan.
Käytä etummaista keinukytkintä istui‐
men leveyden säätämiseen.
Käytä taempaa keinukytkintä selkä‐
nojan leveyden säätämiseen.
Istuimen kääntäminen
eteenHuomio
Kun istuin on ylimmässä asennos‐ saan, paina pääntuet alas ja nostahäikäisysuojat ylös ennen selkä‐
nojan taittamista eteenpäin.
Istuimen kääntäminen eteen
käsisäätöisissä istuimissa
Nosta vapautusvipua ja käännä sel‐
känoja eteenpäin. Työnnä istuinta
eteenpäin.
Palauta työntämällä istuinta taakse‐
päin. Siirrä selkänoja vastusta vasten pystyasentoon ja lukitse paikalleen.
Muistitoiminnon avulla istuin voidaan
lukita alkuperäiseen asentoonsa.
Älä käytä selkänojan kallistusvipua
selkänojan ollessa kallistettuna
eteen.
Jos autossa on panoraamakatto: kal‐
listaaksesi selkänojat eteenpäin
paina pääntuet alas ja nosta häikäi‐
sysuojat ylös.
Kuvassa näkyy OPC-istuimen vapau‐ tusvipu.
Page 46 of 329
44Istuimet, turvajärjestelmät9Vaara
Siirrä selkänoja pystyasentoon
ennen sen kääntämistä loukkaan‐
tumisen välttämiseksi.
Istuimen kääntäminen eteen
sähkötoimisissa istuimissa
Nosta vapautusvipua ja käännä sel‐
känoja eteenpäin. Istuin liukuu auto‐
maattisesti eteenpäin pysäyttimeen
asti.
Palauta nostamalla selkänoja pysty‐
asentoon ja lukitsemalla. Istuin liukuu
automaattisesti taaksepäin alkuperäi‐ seen asentoon.
Jos eteenpäin käännetyn selkänojan
pääntuki osuu tuulilasin yläkehyk‐
seen, anna istuimen siirtyä hieman
taaksepäin ennen selkänojan nosta‐
mista ylös 3 44.
Turvatoiminto
Jos sähkösäätöinen istuin kohtaa
vastusta liukuessaan eteen- tai taak‐ sepäin, se pysähtyy välittömästi ja
palaa alkuasentoonsa.
Ylikuormitus
Jos istuimen kääntäminen eteen on
ylikuormittunut sähköisesti, virran‐
syöttö katkaistaan automaattisesti ly‐
hyeksi ajaksi.Sähkötoimisen istuimen
säätö9 Varoitus
Sähkötoimisia istuimia käytet‐
täessä on oltava varovainen.
Loukkaantumisvaara, joka koskee erityisesti lapsia. Esineitä saattaa
jäädä väliin.
Tarkkaile istuimia tiukasti säätäes‐ säsi niitä. Auton matkustajille on
kerrottava asiasta.
Istuimen pituussäätö
Page 47 of 329
Istuimet, turvajärjestelmät45
Siirrä käyttökytkintä eteen-/taakse‐
päin.
Istuinkorkeus
Siirrä käyttökytkintä ylös-/alaspäin.
Istuimen kaltevuus
Siirrä kytkimen etuosaa ylös-/alas‐
päin.
Istuinten selkänojat
Käännä käyttökytkintä eteen-/taakse‐
päin.
Page 48 of 329
46Istuimet, turvajärjestelmät
Ristiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä sinulle sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐
sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Ylikuormitus
Jos istuimen säätö on ylikuormittunut sähköisesti, virransyöttö katkaistaan
automaattisesti lyhyeksi ajaksi.
Kyynärnoja
Kyynärnojaa voidaan siirtää 10 cm
eteenpäin. Kyynärnojan alla on säily‐
tyslokero.
Kyynärnojan säilytyslokero 3 62.
Page 49 of 329
Istuimet, turvajärjestelmät47Lämmitys
Paina kyseisen istuimen painiketta
ß haluamasi lämmitystehon mukaan
yhden tai useamman kerran. Tilan il‐ maisevat painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐ vasti.
Istuinlämmitys toimii moottorin käy‐
dessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 167.
Takaistuimet
Kyynärnoja
Käännä kyynärnoja alas. Kyynärnoja
sisältää mukinpitimet ja säilytysloke‐ ron.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yh‐
teydessä ja pitävät istuimilla istuvat
henkilöt paikallaan. Vammautumisen
vaara pienenee näin olennaisesti.
Page 50 of 329
48Istuimet, turvajärjestelmät9Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden
onnettomuustilanteessa.
Turvavyöt on tarkoitettu vain yhden
henkilön käytettäviksi kerrallaan. Las‐
ten turvajärjestelmä 3 55.
Turvavyöjärjestelmän kaikki osat on
tarkastettava ajoittain vaurioiden,
epäpuhtauksien ja toiminnan suh‐
teen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐ tettava korjaamolla.
9 Varoitus
OPC-istuimien selkänojissa olevia
aukkoja ei ole tarkoitettu minkään‐laisten lisäturvavöiden kiinnitystä
tai läpivientiä varten.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Etuistuimet on varustettu turvavyö‐
muistuttimella, jonka ilmaisin kuljetta‐
jan istuinta varten on merkkivalo X
kierroslukumittarissa 3 113 ja mat‐
kustajan istuinta varten keskikonso‐
lissa 3 111.
Turvavyön voiman rajoittimet Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa va‐ pautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim. vöi‐
den irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 113.
Vaihdata lauenneet turvavöiden esi‐
kiristimet korjaamolla. Turvavöiden
esikiristimet laukeavat vain kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esi‐
kiristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin auton tyyppihyväksyntä mitätöityy.
