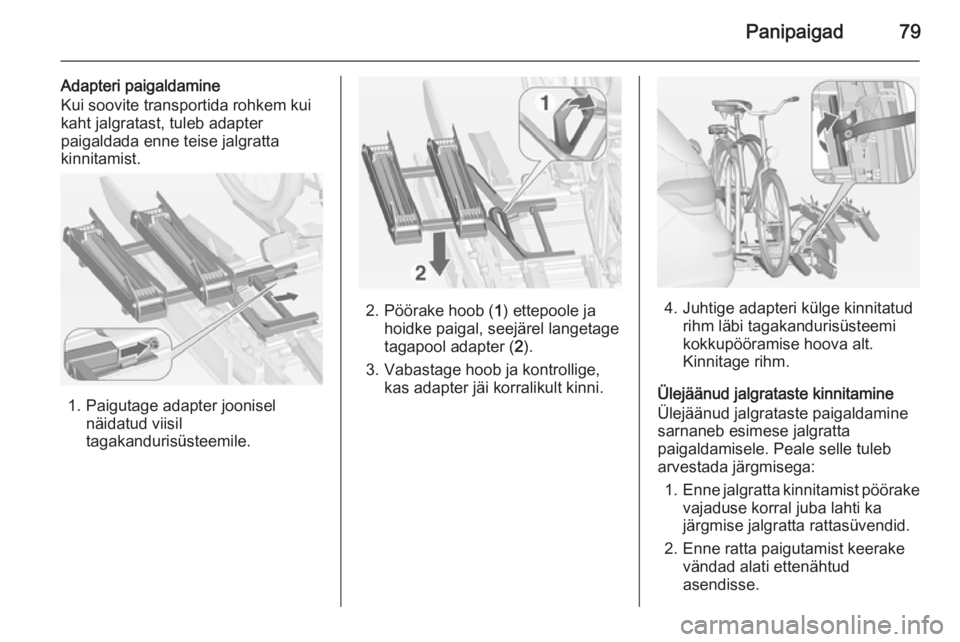

Panipaigad79
Adapteri paigaldamine
Kui soovite transportida rohkem kui
kaht jalgratast, tuleb adapter
paigaldada enne teise jalgratta
kinnitamist.
1. Paigutage adapter joonisel
näidatud viisil
tagakandurisüsteemile.
2. Pöörake hoob ( 1) ettepoole ja
hoidke paigal, seejärel langetage
tagapool adapter ( 2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.4. Juhtige adapteri külge kinnitatudrihm läbi tagakandurisüsteemi
kokkupööramise hoova alt.
Kinnitage rihm.
Ülejäänud jalgrataste kinnitamine
Ülejäänud jalgrataste paigaldamine
sarnaneb esimese jalgratta
paigaldamisele. Peale selle tuleb
arvestada järgmisega:
1. Enne jalgratta kinnitamist pöörake
vajaduse korral juba lahti ka
järgmise jalgratta rattasüvendid.
2. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.

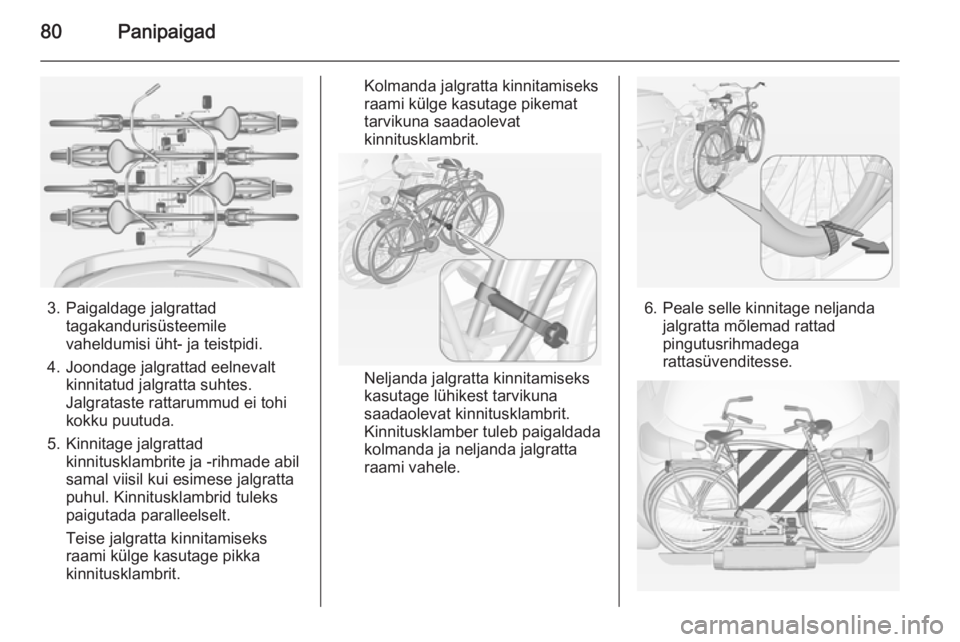

80Panipaigad
3. Paigaldage jalgrattadtagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
4. Joondage jalgrattad eelnevalt kinnitatud jalgratta suhtes.
Jalgrataste rattarummud ei tohi
kokku puutuda.
5. Kinnitage jalgrattad kinnitusklambrite ja -rihmade abil
samal viisil kui esimese jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.
Teise jalgratta kinnitamiseks
raami külge kasutage pikka
kinnitusklambrit.
Kolmanda jalgratta kinnitamiseks raami külge kasutage pikemat
tarvikuna saadaolevat
kinnitusklambrit.
Neljanda jalgratta kinnitamiseks
kasutage lühikest tarvikuna
saadaolevat kinnitusklambrit.
Kinnitusklamber tuleb paigaldada
kolmanda ja neljanda jalgratta
raami vahele.
6. Peale selle kinnitage neljanda jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.

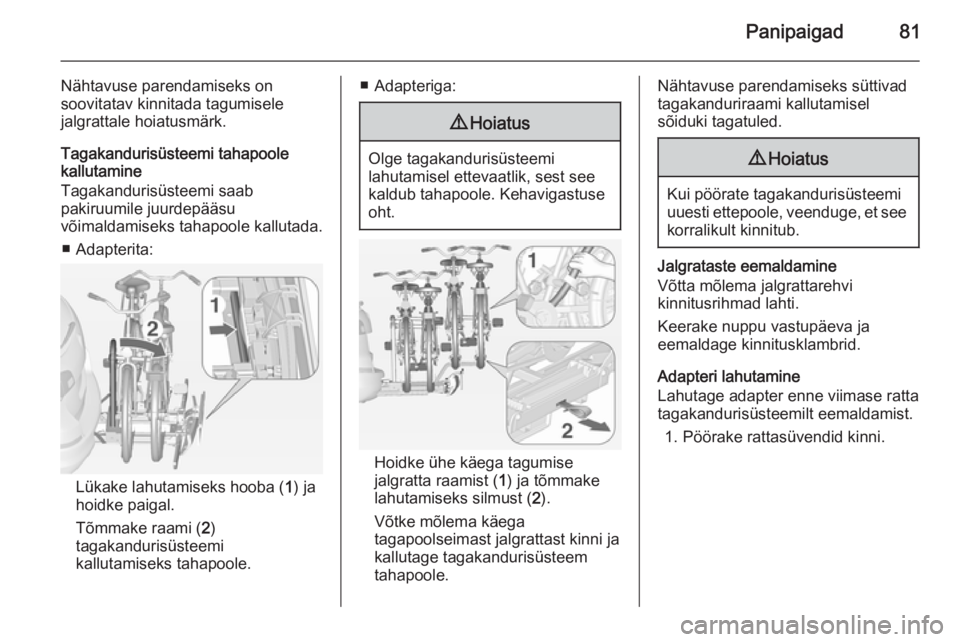

Panipaigad81
Nähtavuse parendamiseks onsoovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.
■ Adapterita:
Lükake lahutamiseks hooba ( 1) ja
hoidke paigal.
Tõmmake raami ( 2)
tagakandurisüsteemi
kallutamiseks tahapoole.
■ Adapteriga:9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega tagumise
jalgratta raamist ( 1) ja tõmmake
lahutamiseks silmust ( 2).
Võtke mõlema käega
tagapoolseimast jalgrattast kinni ja
kallutage tagakandurisüsteem
tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine
Lahutage adapter enne viimase ratta
tagakandurisüsteemilt eemaldamist.
1. Pöörake rattasüvendid kinni.

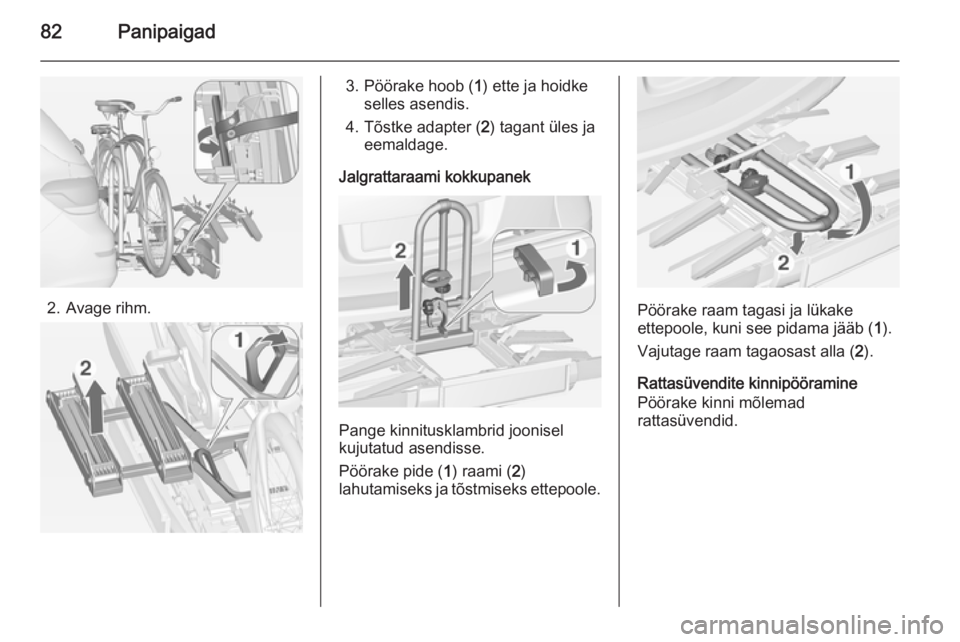

82Panipaigad
2. Avage rihm.
3. Pöörake hoob (1) ette ja hoidke
selles asendis.
4. Tõstke adapter ( 2) tagant üles ja
eemaldage.
Jalgrattaraami kokkupanek
Pange kinnitusklambrid joonisel
kujutatud asendisse.
Pöörake pide ( 1) raami ( 2)
lahutamiseks ja tõstmiseks ettepoole.
Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb ( 1).
Vajutage raam tagaosast alla ( 2).
Rattasüvendite kinnipööramine
Pöörake kinni mõlemad
rattasüvendid.

Panipaigad83
Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Tagatulede kinnipööramine
Pöörake kinni mõlemad tagatuled.
Registreerimismärgi hoidiku
kinnipööramine
Tõstke registreerimismärgi hoidik
üles ja pöörake ettepoole.
Tagakandurisüsteemi
tagasitõmbamineEttevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.

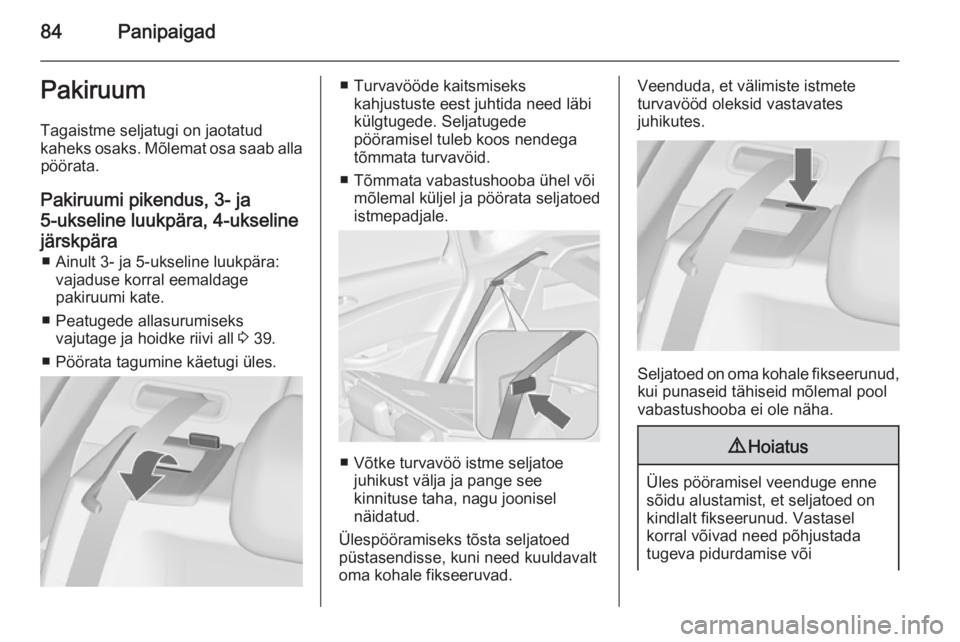

84PanipaigadPakiruumTagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab alla pöörata.
Pakiruumi pikendus, 3- ja
5-ukseline luukpära, 4-ukseline järskpära ■ Ainult 3- ja 5-ukseline luukpära: vajaduse korral eemaldage
pakiruumi kate.
■ Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
■ Pöörata tagumine käetugi üles.■ Turvavööde kaitsmiseks kahjustuste eest juhtida need läbikülgtugede. Seljatugede
pööramisel tuleb koos nendega
tõmmata turvavöid.
■ Tõmmata vabastushooba ühel või mõlemal küljel ja pöörata seljatoed
istmepadjale.
■ Võtke turvavöö istme seljatoe juhikust välja ja pange see
kinnituse taha, nagu joonisel
näidatud.
Ülespööramiseks tõsta seljatoed
püstasendisse, kuni need kuuldavalt oma kohale fikseeruvad.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.
Seljatoed on oma kohale fikseerunud,
kui punaseid tähiseid mõlemal pool
vabastushooba ei ole näha.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või

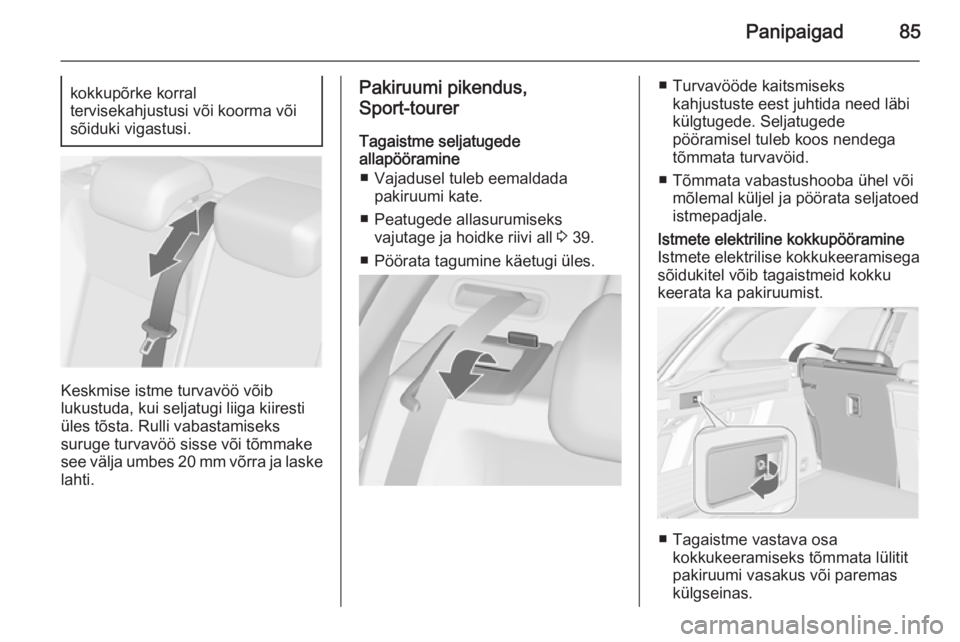

Panipaigad85kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi pikendus,
Sport-tourer
Tagaistme seljatugede
allapööramine
■ Vajadusel tuleb eemaldada pakiruumi kate.
■ Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
■ Pöörata tagumine käetugi üles.■ Turvavööde kaitsmiseks kahjustuste eest juhtida need läbikülgtugede. Seljatugede
pööramisel tuleb koos nendega
tõmmata turvavöid.
■ Tõmmata vabastushooba ühel või mõlemal küljel ja pöörata seljatoed
istmepadjale.Istmete elektriline kokkupööramine
Istmete elektrilise kokkukeeramisega sõidukitel võib tagaistmeid kokku
keerata ka pakiruumist.
■ Tagaistme vastava osa kokkukeeramiseks tõmmata lülitit
pakiruumi vasakus või paremas
külgseinas.

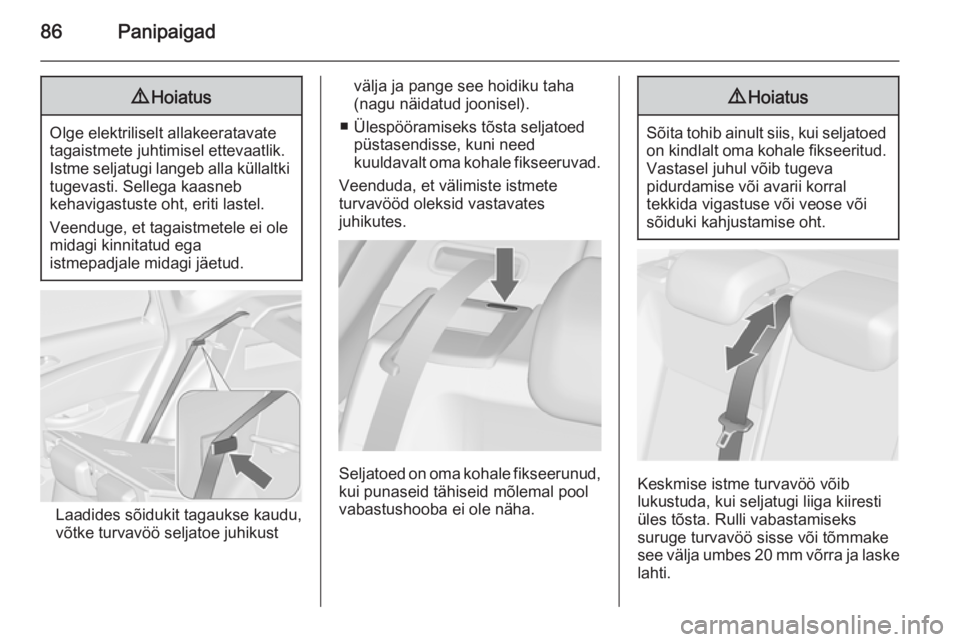

86Panipaigad9Hoiatus
Olge elektriliselt allakeeratavate
tagaistmete juhtimisel ettevaatlik. Istme seljatugi langeb alla küllaltki tugevasti. Sellega kaasneb
kehavigastuste oht, eriti lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
Laadides sõidukit tagaukse kaudu,
võtke turvavöö seljatoe juhikust
välja ja pange see hoidiku taha
(nagu näidatud joonisel).
■ Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale fikseeruvad.
Veenduda, et välimiste istmete
turvavööd oleksid vastavates
juhikutes.
Seljatoed on oma kohale fikseerunud,
kui punaseid tähiseid mõlemal pool
vabastushooba ei ole näha.
9 Hoiatus
Sõita tohib ainult siis, kui seljatoed
on kindlalt oma kohale fikseeritud.Vastasel juhul võib tugeva
pidurdamise või avarii korral
tekkida vigastuse või veose või
sõiduki kahjustamise oht.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.

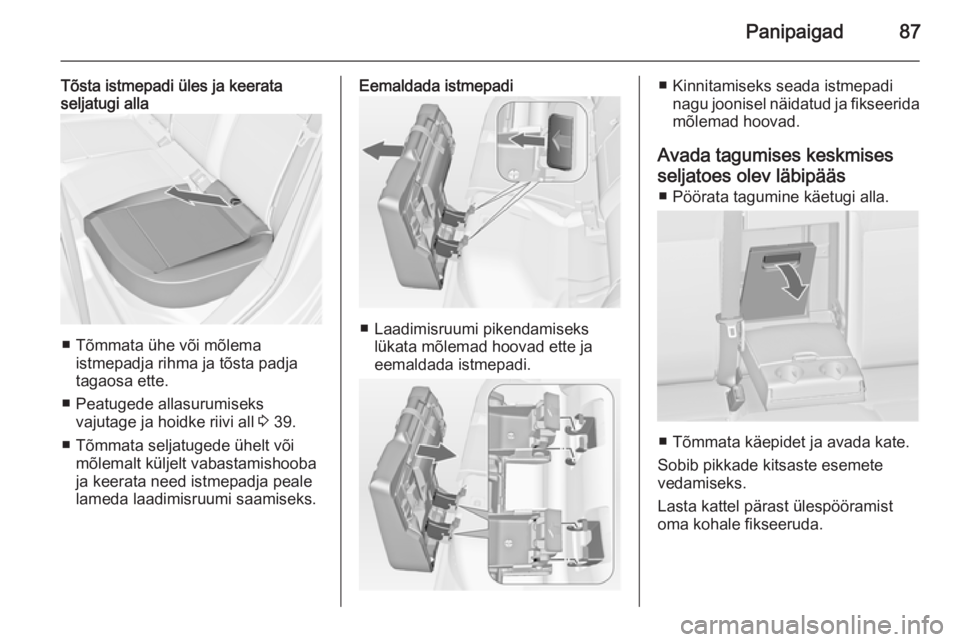

Panipaigad87
Tõsta istmepadi üles ja keerataseljatugi alla
■ Tõmmata ühe või mõlema
istmepadja rihma ja tõsta padja
tagaosa ette.
■ Peatugede allasurumiseks vajutage ja hoidke riivi all 3 39.
■ Tõmmata seljatugede ühelt või mõlemalt küljelt vabastamishooba
ja keerata need istmepadja peale
lameda laadimisruumi saamiseks.
Eemaldada istmepadi
■ Laadimisruumi pikendamiseks lükata mõlemad hoovad ette ja
eemaldada istmepadi.
■ Kinnitamiseks seada istmepadi nagu joonisel näidatud ja fikseerida
mõlemad hoovad.
Avada tagumises keskmises seljatoes olev läbipääs ■ Pöörata tagumine käetugi alla.
■ Tõmmata käepidet ja avada kate.
Sobib pikkade kitsaste esemete
vedamiseks.
Lasta kattel pärast ülespööramist oma kohale fikseeruda.

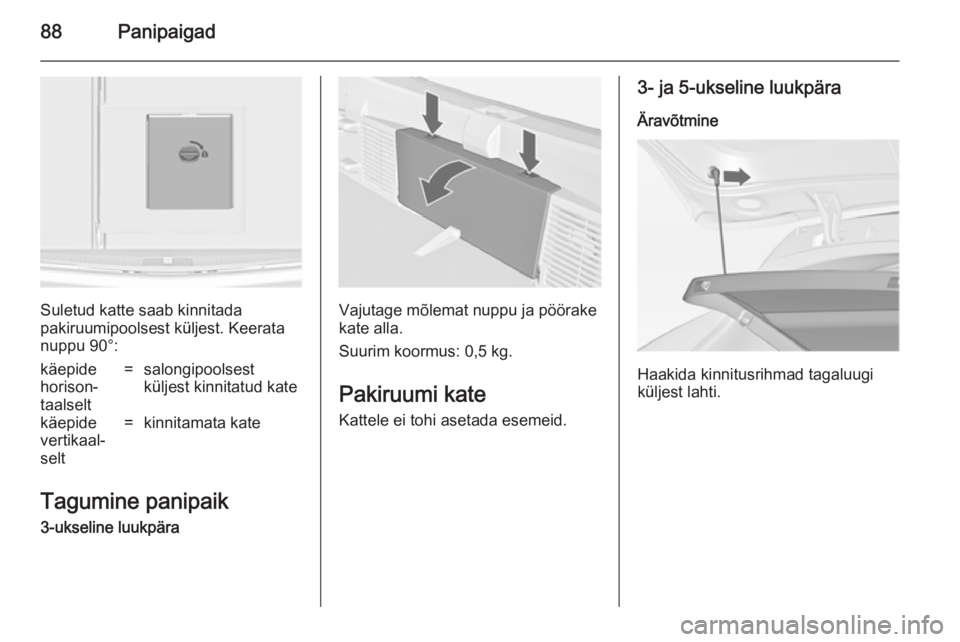

88Panipaigad
Suletud katte saab kinnitada
pakiruumipoolsest küljest. Keerata
nuppu 90°:
käepide
horison‐
taalselt=salongipoolsest
küljest kinnitatud katekäepide
vertikaal‐
selt=kinnitamata kate
Tagumine panipaik
3-ukseline luukpära
Vajutage mõlemat nuppu ja pöörake
kate alla.
Suurim koormus: 0,5 kg.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
3- ja 5-ukseline luukpära
Äravõtmine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
