OPEL ASTRA J 2014 Priručnik za vlasnika (in Croatian)

Spremište89

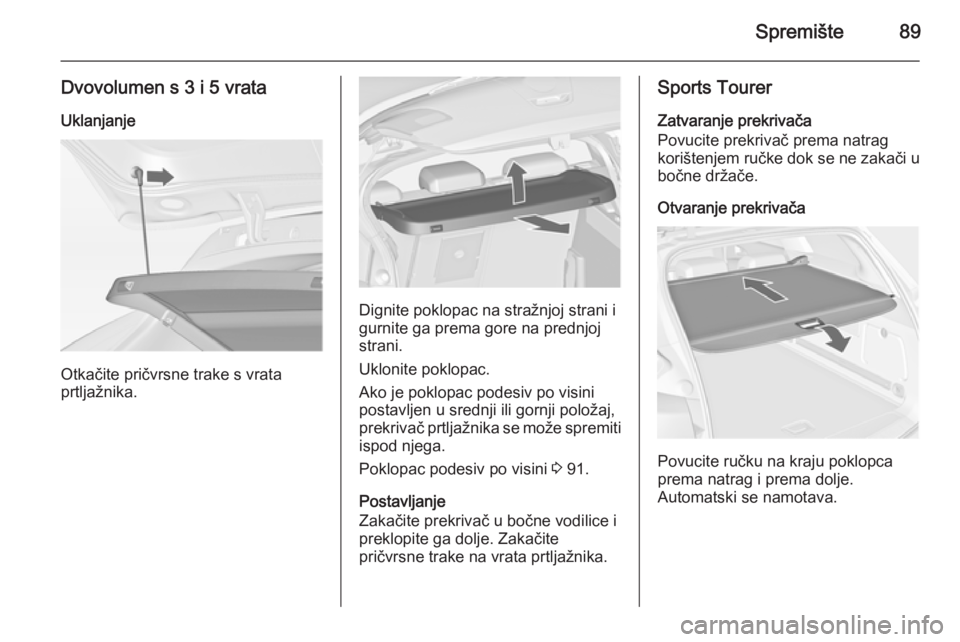

Dvovolumen s 3 i 5 vrata
Uklanjanje
Otkačite pričvrsne trake s vrata
prtljažnika.
Dignite poklopac na stražnjoj strani i
gurnite ga prema gore na prednjoj
strani.
Uklonite poklopac.
Ako je poklopac podesiv po visini
postavljen u srednji ili gornji položaj,
prekrivač prtljažnika se može spremiti ispod njega.
Poklopac podesiv po visini 3 91.
Postavljanje
Zakačite prekrivač u bočne vodilice i
preklopite ga dolje. Zakačite
pričvrsne trake na vrata prtljažnika.
Sports Tourer
Zatvaranje prekrivača
Povucite prekrivač prema natrag korištenjem ručke dok se ne zakači u bočne držače.
Otvaranje prekrivača
Povucite ručku na kraju poklopca
prema natrag i prema dolje.
Automatski se namotava.

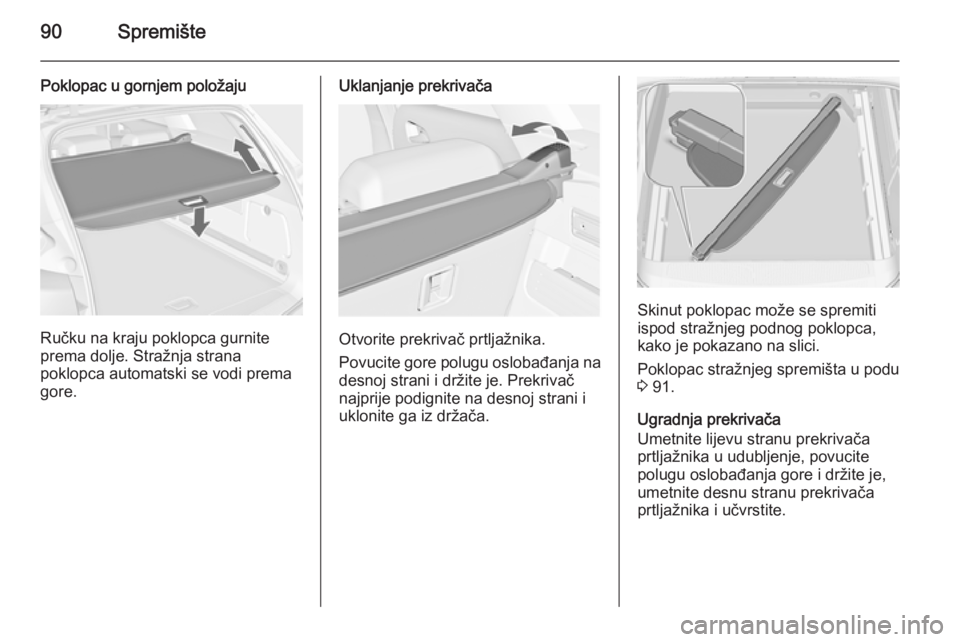

90Spremište
Poklopac u gornjem položaju
Ručku na kraju poklopca gurnite
prema dolje. Stražnja strana
poklopca automatski se vodi prema
gore.
Uklanjanje prekrivača
Otvorite prekrivač prtljažnika.
Povucite gore polugu oslobađanja na
desnoj strani i držite je. Prekrivač
najprije podignite na desnoj strani i
uklonite ga iz držača.
Skinut poklopac može se spremiti
ispod stražnjeg podnog poklopca,
kako je pokazano na slici.
Poklopac stražnjeg spremišta u podu
3 91.
Ugradnja prekrivača
Umetnite lijevu stranu prekrivača
prtljažnika u udubljenje, povucite polugu oslobađanja gore i držite je,
umetnite desnu stranu prekrivača
prtljažnika i učvrstite.

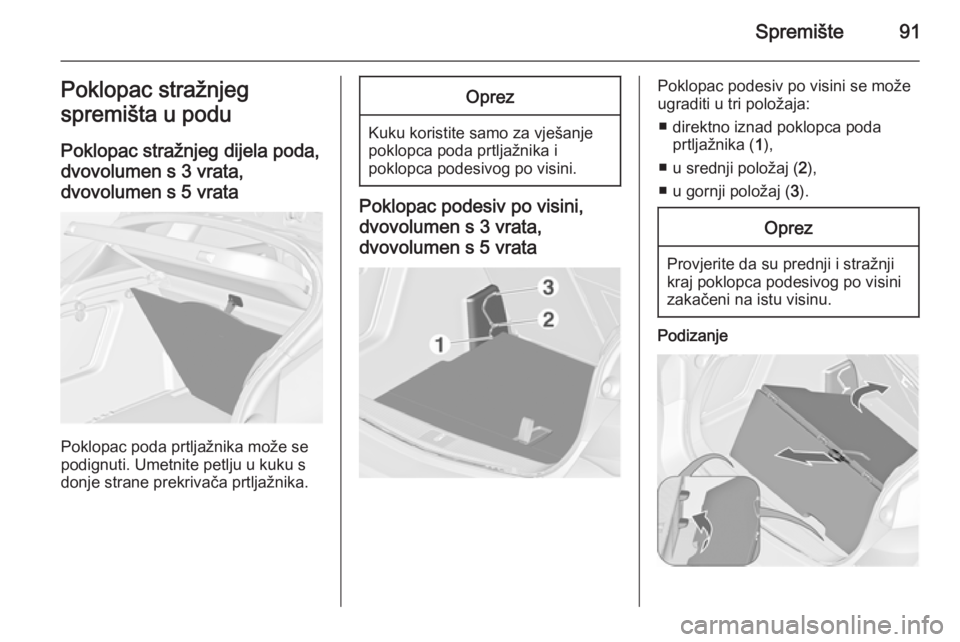

Spremište91Poklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda, dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Poklopac poda prtljažnika može se
podignuti. Umetnite petlju u kuku s
donje strane prekrivača prtljažnika.
Oprez
Kuku koristite samo za vješanje
poklopca poda prtljažnika i
poklopca podesivog po visini.
Poklopac podesiv po visini,
dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Poklopac podesiv po visini se može
ugraditi u tri položaja:
■ direktno iznad poklopca poda prtljažnika ( 1),
■ u srednji položaj ( 2),
■ u gornji položaj ( 3).Oprez
Provjerite da su prednji i stražnji
kraj poklopca podesivog po visini
zakačeni na istu visinu.
Podizanje

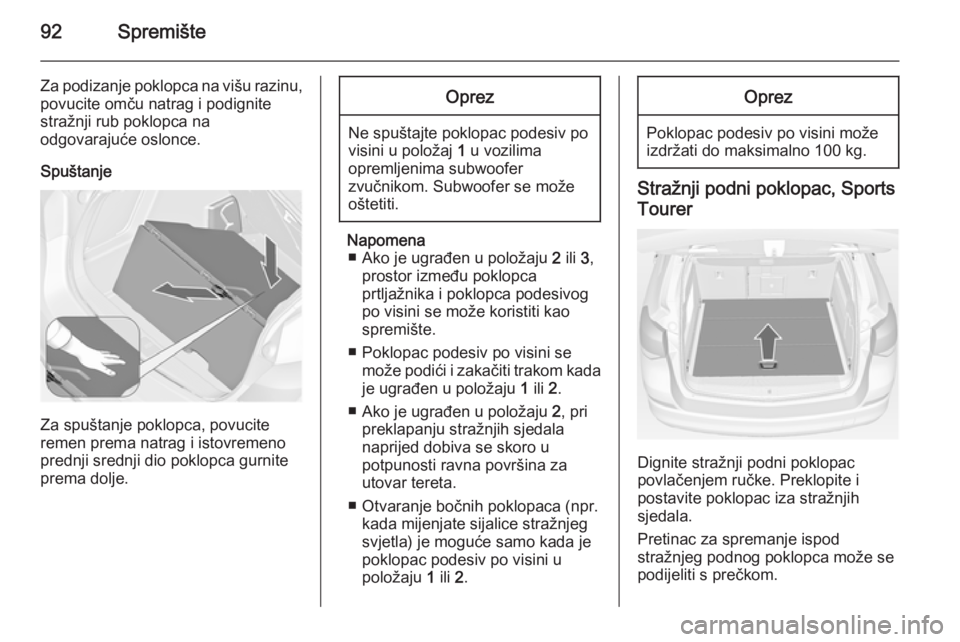

92Spremište
Za podizanje poklopca na višu razinu,
povucite omču natrag i podignite
stražnji rub poklopca na
odgovarajuće oslonce.
Spuštanje
Za spuštanje poklopca, povucite
remen prema natrag i istovremeno
prednji srednji dio poklopca gurnite
prema dolje.
Oprez
Ne spuštajte poklopac podesiv po
visini u položaj 1 u vozilima
opremljenima subwoofer
zvučnikom. Subwoofer se može oštetiti.
Napomena ■ Ako je ugrađen u položaju 2 ili 3,
prostor između poklopca
prtljažnika i poklopca podesivog
po visini se može koristiti kao
spremište.
■ Poklopac podesiv po visini se može podići i zakačiti trakom kada
je ugrađen u položaju 1 ili 2.
■ Ako je ugrađen u položaju 2, pri
preklapanju stražnjih sjedala
naprijed dobiva se skoro u
potpunosti ravna površina za
utovar tereta.
■ Otvaranje bočnih poklopaca (npr. kada mijenjate sijalice stražnjegsvjetla) je moguće samo kada je
poklopac podesiv po visini u
položaju 1 ili 2.
Oprez
Poklopac podesiv po visini može
izdržati do maksimalno 100 kg.
Stražnji podni poklopac, Sports
Tourer
Dignite stražnji podni poklopac
povlačenjem ručke. Preklopite i
postavite poklopac iza stražnjih
sjedala.
Pretinac za spremanje ispod
stražnjeg podnog poklopca može se
podijeliti s prečkom.

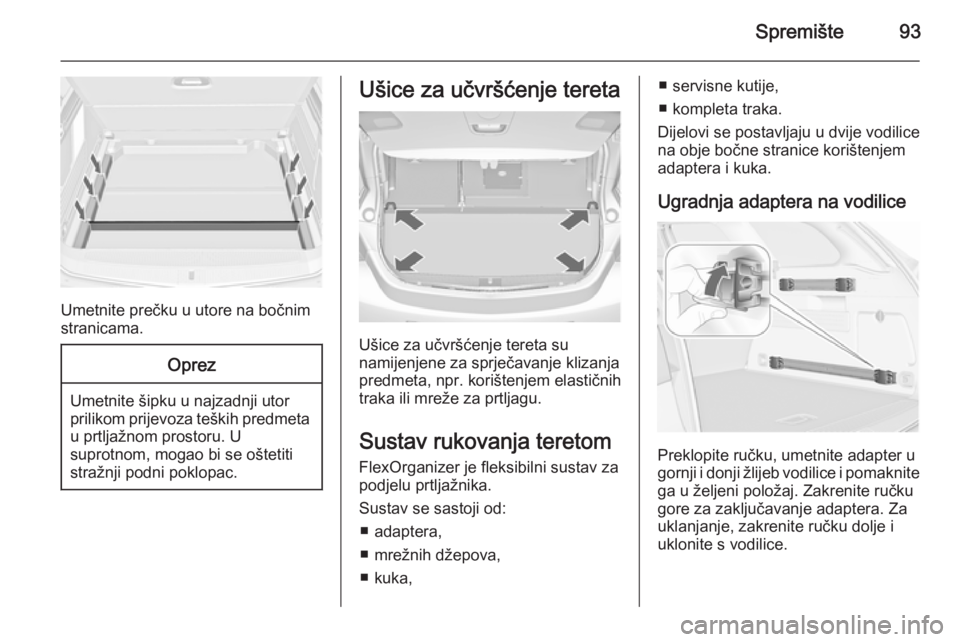

Spremište93
Umetnite prečku u utore na bočnim
stranicama.
Oprez
Umetnite šipku u najzadnji utor
prilikom prijevoza teških predmeta
u prtljažnom prostoru. U
suprotnom, mogao bi se oštetiti
stražnji podni poklopac.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Sustav rukovanja teretom
FlexOrganizer je fleksibilni sustav za podjelu prtljažnika.
Sustav se sastoji od: ■ adaptera,
■ mrežnih džepova,
■ kuka,
■ servisne kutije,
■ kompleta traka.
Dijelovi se postavljaju u dvije vodilice
na obje bočne stranice korištenjem adaptera i kuka.
Ugradnja adaptera na vodilice
Preklopite ručku, umetnite adapter u
gornji i donji žlijeb vodilice i pomaknite ga u željeni položaj. Zakrenite ručkugore za zaključavanje adaptera. Za
uklanjanje, zakrenite ručku dolje i
uklonite s vodilice.

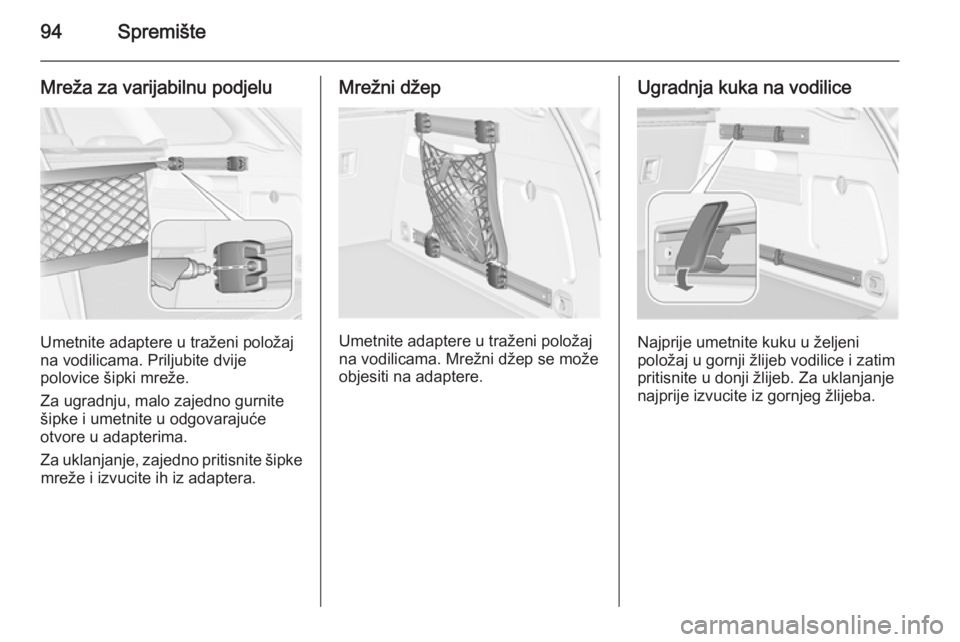

94Spremište
Mreža za varijabilnu podjelu
Umetnite adaptere u traženi položaj
na vodilicama. Priljubite dvije
polovice šipki mreže.
Za ugradnju, malo zajedno gurnite
šipke i umetnite u odgovarajuće
otvore u adapterima.
Za uklanjanje, zajedno pritisnite šipke mreže i izvucite ih iz adaptera.
Mrežni džep
Umetnite adaptere u traženi položaj
na vodilicama. Mrežni džep se može objesiti na adaptere.
Ugradnja kuka na vodilice
Najprije umetnite kuku u željeni
položaj u gornji žlijeb vodilice i zatim
pritisnite u donji žlijeb. Za uklanjanje
najprije izvucite iz gornjeg žlijeba.

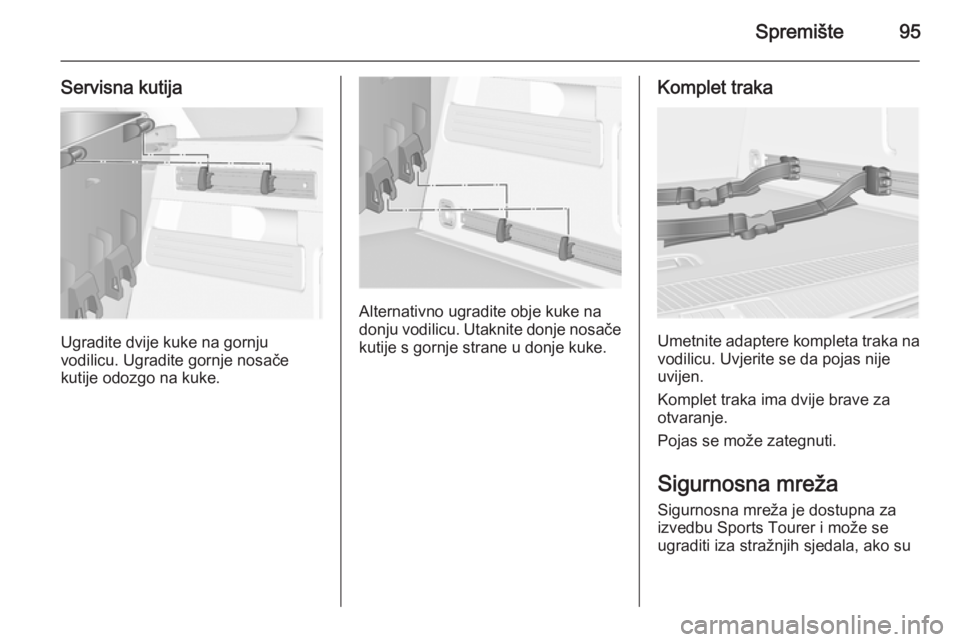

Spremište95
Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.
Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.
Komplet traka
Umetnite adaptere kompleta traka na vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža
Sigurnosna mreža je dostupna za
izvedbu Sports Tourer i može se
ugraditi iza stražnjih sjedala, ako su

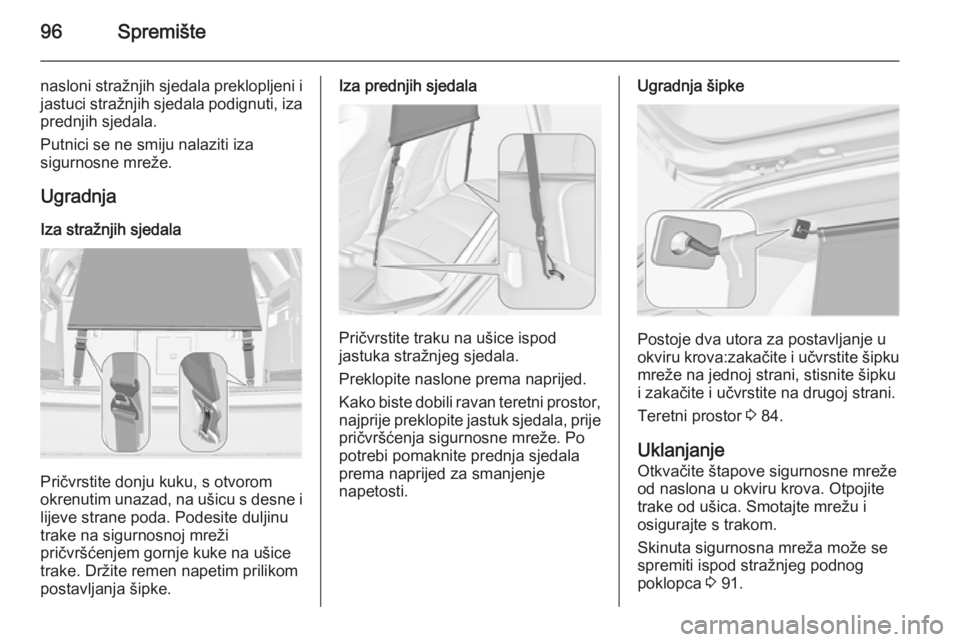

96Spremište
nasloni stražnjih sjedala preklopljeni i
jastuci stražnjih sjedala podignuti, iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja Iza stražnjih sjedala
Pričvrstite donju kuku, s otvorom
okrenutim unazad, na ušicu s desne i lijeve strane poda. Podesite duljinu
trake na sigurnosnoj mreži
pričvršćenjem gornje kuke na ušice
trake. Držite remen napetim prilikom
postavljanja šipke.
Iza prednjih sjedala
Pričvrstite traku na ušice ispod
jastuka stražnjeg sjedala.
Preklopite naslone prema naprijed. Kako biste dobili ravan teretni prostor, najprije preklopite jastuk sjedala, prije
pričvršćenja sigurnosne mreže. Po potrebi pomaknite prednja sjedala
prema naprijed za smanjenje
napetosti.
Ugradnja šipke
Postoje dva utora za postavljanje u
okviru krova:zakačite i učvrstite šipku
mreže na jednoj strani, stisnite šipku
i zakačite i učvrstite na drugoj strani.
Teretni prostor 3 84.
Uklanjanje
Otkvačite štapove sigurnosne mreže
od naslona u okviru krova. Otpojite
trake od ušica. Smotajte mrežu i
osigurajte s trakom.
Skinuta sigurnosna mreža može se
spremiti ispod stražnjeg podnog
poklopca 3 91.

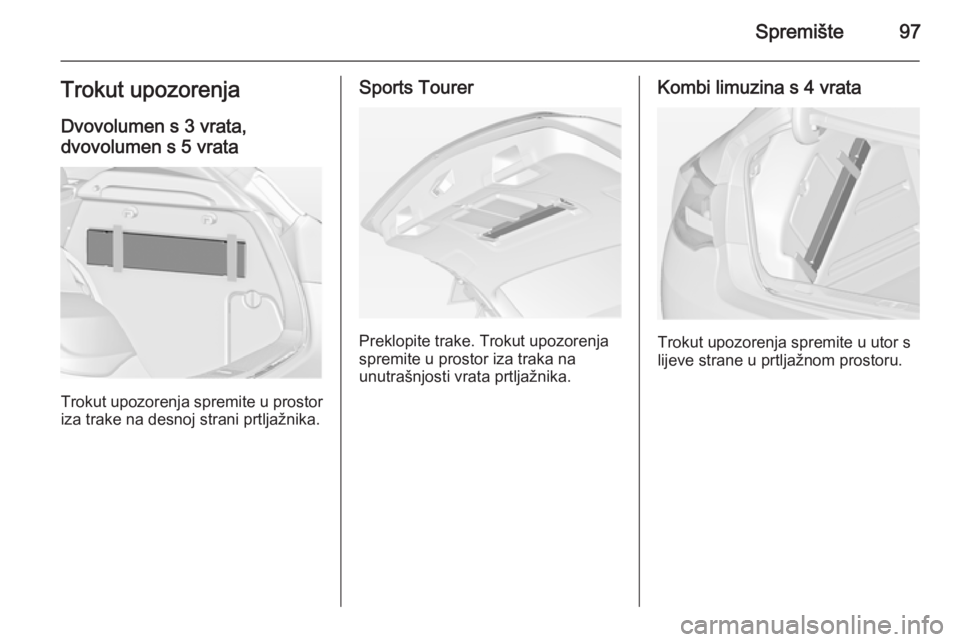

Spremište97Trokut upozorenjaDvovolumen s 3 vrata,
dvovolumen s 5 vrata
Trokut upozorenja spremite u prostor iza trake na desnoj strani prtljažnika.
Sports Tourer
Preklopite trake. Trokut upozorenja
spremite u prostor iza traka na
unutrašnjosti vrata prtljažnika.
Kombi limuzina s 4 vrata
Trokut upozorenja spremite u utor s
lijeve strane u prtljažnom prostoru.

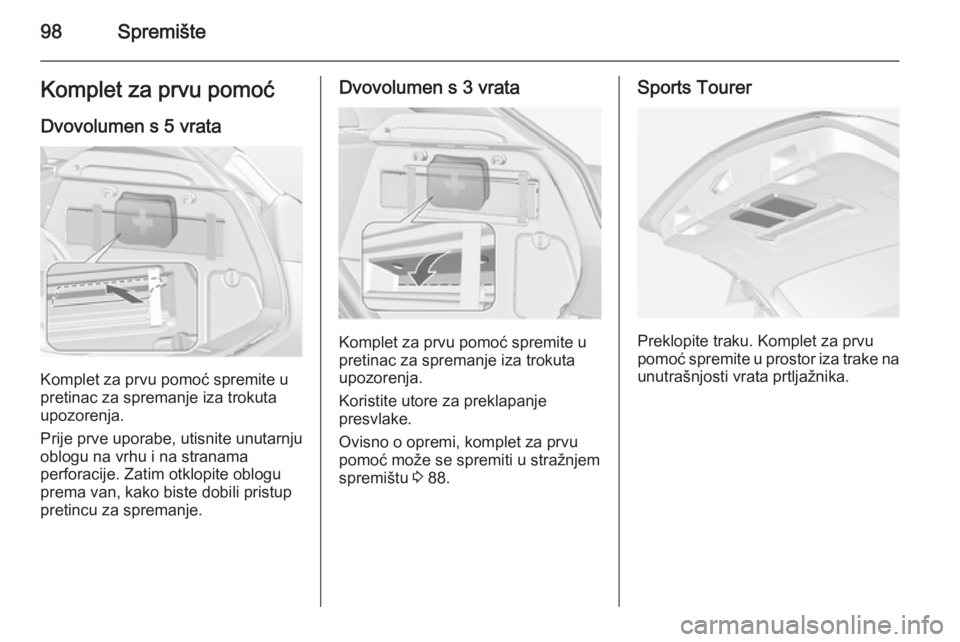

98SpremišteKomplet za prvu pomoć
Dvovolumen s 5 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Prije prve uporabe, utisnite unutarnju
oblogu na vrhu i na stranama
perforacije. Zatim otklopite oblogu
prema van, kako biste dobili pristup
pretincu za spremanje.
Dvovolumen s 3 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Koristite utore za preklapanje
presvlake.
Ovisno o opremi, komplet za prvu pomoć može se spremiti u stražnjem
spremištu 3 88.
Sports Tourer
Preklopite traku. Komplet za prvu
pomoć spremite u prostor iza trake na
unutrašnjosti vrata prtljažnika.
